Träumst du davon, deine Elektronikprojekte auf ein neues Level zu heben? Wünschst du dir mehr Power und Flexibilität für deine Schaltungen? Dann ist das DAYPOWER Step-Up Schaltregler-Modul M-SU-XL6019 genau das, was du brauchst! Dieses kleine, aber leistungsstarke Modul ist dein Schlüssel zu höheren Spannungen und eröffnet dir ungeahnte Möglichkeiten in der Welt der Elektronik. Lass dich von seiner Vielseitigkeit inspirieren und entdecke, wie einfach es sein kann, deine Projekte mit der nötigen Power zu versorgen!
Entdecke die Power des DAYPOWER M-SU-XL6019 Step-Up Moduls

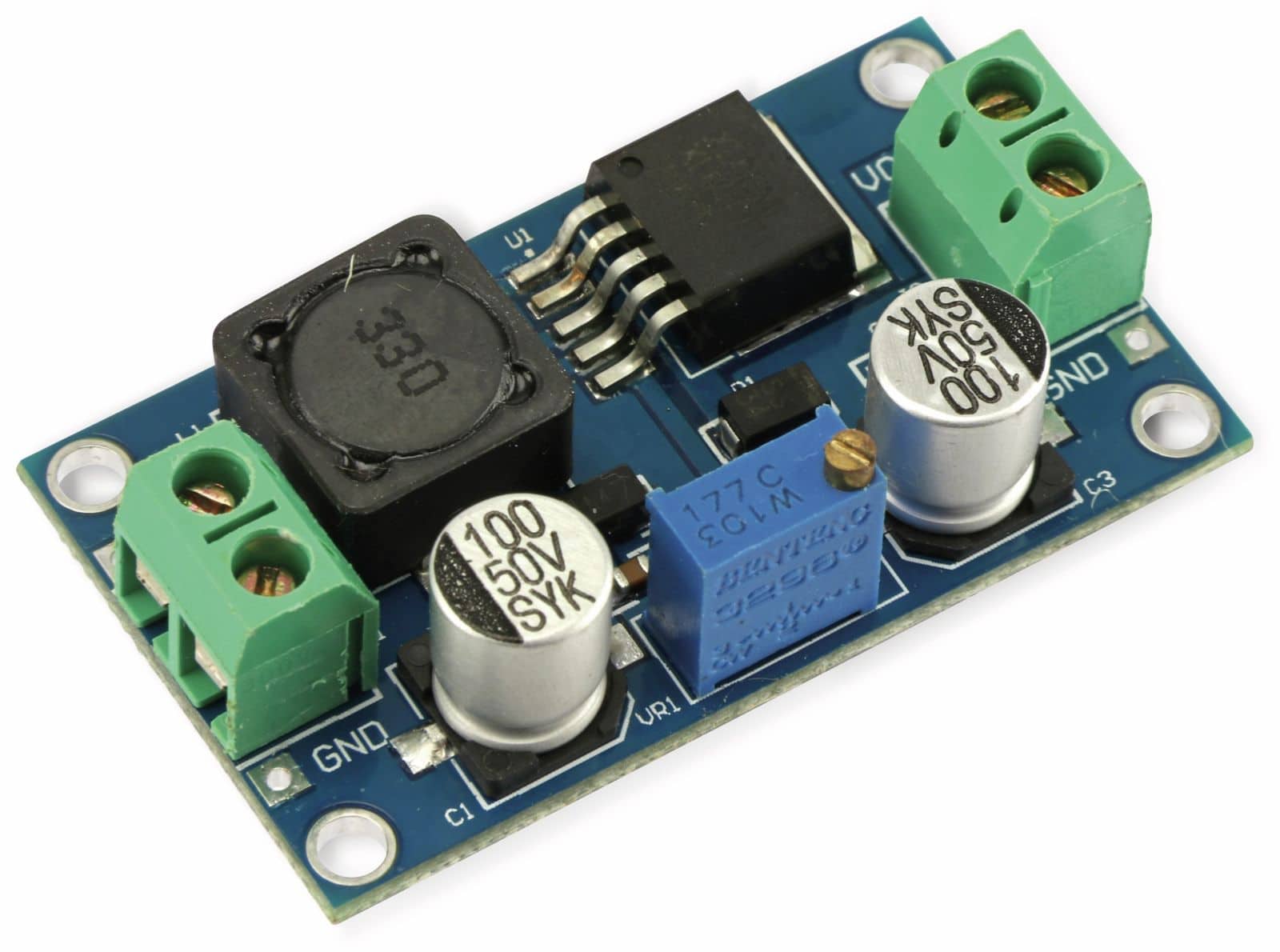

Das DAYPOWER Step-Up Schaltregler-Modul M-SU-XL6019 ist ein hocheffizienter Aufwärtswandler (Boost Converter), der entwickelt wurde, um aus einer niedrigeren Eingangsspannung eine höhere Ausgangsspannung zu erzeugen. Egal, ob du eine Batterie betreibst, ein Solarpanel nutzt oder eine andere Spannungsquelle verwendest, dieses Modul ermöglicht es dir, die Spannung genau auf das Niveau zu bringen, das deine Geräte und Projekte benötigen. Stell dir vor, du könntest mit einer 5V USB-Quelle einen 12V Motor betreiben oder aus einer einzigen Li-Ion-Zelle die Spannung für ein anspruchsvolles LED-Projekt generieren. Mit dem DAYPOWER M-SU-XL6019 wird diese Vision Realität.
Dank seiner kompakten Bauweise und der einfachen Handhabung ist das Modul ideal für Hobbybastler, Elektronik-Enthusiasten und professionelle Entwickler gleichermaßen. Es lässt sich problemlos in bestehende Schaltungen integrieren und bietet eine zuverlässige und stabile Spannungsversorgung. Verabschiede dich von komplizierten Schaltungen und ineffizienten Spannungswandlern – mit dem DAYPOWER M-SU-XL6019 hast du die perfekte Lösung für deine Spannungsanforderungen gefunden.
Technische Details, die Begeistern
Um die Leistungsfähigkeit des DAYPOWER M-SU-XL6019 vollends zu verstehen, werfen wir einen Blick auf seine beeindruckenden technischen Spezifikationen:
- Eingangsspannung: 3V – 35V DC
- Ausgangsspannung: 5V – 45V DC (einstellbar)
- Maximaler Ausgangsstrom: 5A (empfohlen: 3A für längeren Betrieb)
- Wirkungsgrad: Bis zu 96%
- Schaltfrequenz: 180 kHz
- Modulgröße: 50mm x 28mm x 13mm
- Schutzfunktionen: Kurzschlussschutz, Überhitzungsschutz
Diese Spezifikationen sprechen für sich: Der DAYPOWER M-SU-XL6019 ist nicht nur leistungsstark, sondern auch äußerst effizient. Der hohe Wirkungsgrad sorgt dafür, dass möglichst wenig Energie in Wärme umgewandelt wird, was zu einer längeren Batterielaufzeit und einer geringeren Belastung der Komponenten führt. Die einstellbare Ausgangsspannung ermöglicht eine präzise Anpassung an die Bedürfnisse deiner Projekte, während die integrierten Schutzfunktionen für einen sicheren und zuverlässigen Betrieb sorgen.
Die Vorteile im Überblick:
- Hohe Effizienz: Bis zu 96% Wirkungsgrad für maximale Energieausnutzung.
- Einstellbare Ausgangsspannung: Flexible Anpassung an verschiedene Anforderungen.
- Kompakte Bauweise: Einfache Integration in bestehende Schaltungen.
- Integrierte Schutzfunktionen: Kurzschlussschutz und Überhitzungsschutz für einen sicheren Betrieb.
- Breiter Eingangsspannungsbereich: Kompatibel mit einer Vielzahl von Spannungsquellen.
Anwendungsbereiche, die Inspirieren
Die Vielseitigkeit des DAYPOWER M-SU-XL6019 kennt kaum Grenzen. Hier sind einige inspirierende Anwendungsbeispiele, die dir zeigen, was mit diesem Modul alles möglich ist:
- Mobile Stromversorgung: Betreibe deine mobilen Geräte, wie Smartphones, Tablets oder Kameras, mit einer Powerbank oder einer Batterie und sorge für eine stabile Spannungsversorgung, egal wo du bist.
- Solarprojekte: Erhöhe die Spannung von Solarpanels, um sie effizienter für die Batterieladung oder den Betrieb von Geräten zu nutzen.
- LED-Anwendungen: Versorge LED-Streifen, LED-Panels oder andere LED-Beleuchtungssysteme mit der benötigten Spannung und steuere die Helligkeit präzise.
- Robotik: Stelle die Stromversorgung für Motoren, Sensoren und andere Komponenten deiner Roboterprojekte sicher und optimiere die Leistung.
- Audio-Verstärker: Betreibe Audio-Verstärker mit einer höheren Spannung, um eine bessere Klangqualität und eine höhere Ausgangsleistung zu erzielen.
- Batterieladegeräte: Baue dein eigenes Batterieladegerät für verschiedene Batterietypen und optimiere den Ladevorgang.
- Experimentelle Schaltungen: Nutze das Modul als flexible Spannungsquelle für deine Experimente und entwickle innovative Schaltungen.
Die Liste der möglichen Anwendungen ist endlos. Lass deiner Kreativität freien Lauf und entdecke, wie der DAYPOWER M-SU-XL6019 deine Projekte bereichern kann. Egal, ob du ein erfahrener Elektroniker oder ein begeisterter Anfänger bist, dieses Modul wird dir helfen, deine Ideen in die Realität umzusetzen.
So einfach geht’s: Inbetriebnahme des DAYPOWER M-SU-XL6019
Die Inbetriebnahme des DAYPOWER M-SU-XL6019 ist denkbar einfach und erfordert keine besonderen Vorkenntnisse. Folge einfach diesen Schritten:
- Anschluss der Spannungsquelle: Verbinde die positive (+) und negative (-) Leitung deiner Spannungsquelle mit den entsprechenden Klemmen am Eingangsanschluss (IN+ und IN-) des Moduls. Achte dabei auf die richtige Polarität.
- Anschluss des Verbrauchers: Verbinde die positive (+) und negative (-) Leitung deines Verbrauchers (z.B. LED, Motor, etc.) mit den entsprechenden Klemmen am Ausgangsanschluss (OUT+ und OUT-) des Moduls. Auch hier ist die richtige Polarität wichtig.
- Einstellung der Ausgangsspannung: Drehe vorsichtig am Potentiometer auf dem Modul, um die gewünschte Ausgangsspannung einzustellen. Verwende ein Multimeter, um die Spannung am Ausgang zu messen und die Einstellung zu überprüfen.
- Testlauf: Schalte die Spannungsquelle ein und überprüfe, ob dein Verbraucher ordnungsgemäß funktioniert. Überwache die Spannung und den Strom, um sicherzustellen, dass alles im Rahmen der Spezifikationen liegt.
Wichtige Hinweise:
- Überschreite niemals die maximale Eingangsspannung von 35V.
- Achte darauf, dass der Ausgangsstrom nicht dauerhaft über 3A liegt, um eine Überhitzung des Moduls zu vermeiden.
- Verwende ein Kühlkörper, wenn du das Modul bei höheren Strömen betreibst.
- Stelle sicher, dass die Polarität der Anschlüsse korrekt ist, um Schäden am Modul und am Verbraucher zu vermeiden.
Mit diesen einfachen Schritten ist dein DAYPOWER M-SU-XL6019 Modul einsatzbereit und du kannst sofort mit deinen Projekten loslegen.
Tipps & Tricks für noch mehr Erfolg
Um das Beste aus deinem DAYPOWER M-SU-XL6019 Modul herauszuholen, haben wir hier noch ein paar nützliche Tipps und Tricks für dich zusammengestellt:
- Verwendung eines Kühlkörpers: Bei höheren Strömen kann sich das Modul erwärmen. Die Verwendung eines Kühlkörpers kann die Wärmeableitung verbessern und die Lebensdauer des Moduls verlängern.
- Optimierung des Wirkungsgrades: Der Wirkungsgrad des Moduls hängt von der Eingangsspannung, der Ausgangsspannung und dem Ausgangsstrom ab. Experimentiere mit verschiedenen Einstellungen, um den optimalen Wirkungsgrad für deine Anwendung zu finden.
- Verwendung von Filtern: Um elektromagnetische Störungen (EMI) zu reduzieren, kannst du Filterkondensatoren am Ein- und Ausgang des Moduls anbringen.
- Schutz vor Überspannung: Um das Modul und den Verbraucher vor Überspannung zu schützen, kannst du eine Überspannungsschutzdiode am Ausgang anbringen.
- Regelmäßige Überprüfung: Überprüfe regelmäßig die Spannung und den Strom, um sicherzustellen, dass das Modul ordnungsgemäß funktioniert und keine Schäden aufweist.
Mit diesen Tipps kannst du die Leistung und Zuverlässigkeit deines DAYPOWER M-SU-XL6019 Moduls weiter verbessern und noch mehr Freude an deinen Projekten haben.
FAQ – Häufig gestellte Fragen
Was ist ein Step-Up Schaltregler und wofür brauche ich ihn?
Ein Step-Up Schaltregler, auch Aufwärtswandler oder Boost Converter genannt, ist eine elektronische Schaltung, die eine niedrigere Eingangsspannung in eine höhere Ausgangsspannung umwandelt. Du benötigst ihn, wenn du eine höhere Spannung benötigst, als deine Spannungsquelle liefern kann. Zum Beispiel, um einen 12V Motor mit einer 5V USB-Quelle zu betreiben oder die Spannung eines Solarpanels für die Batterieladung zu erhöhen.
Welchen Spannungsbereich kann ich am Eingang und Ausgang erwarten?
Der DAYPOWER M-SU-XL6019 akzeptiert eine Eingangsspannung von 3V bis 35V DC. Die Ausgangsspannung ist einstellbar und kann zwischen 5V und 45V DC liegen. Beachte jedoch, dass die Ausgangsspannung immer höher sein muss als die Eingangsspannung.
Wie stelle ich die Ausgangsspannung richtig ein?
Die Ausgangsspannung wird mit einem Potentiometer auf dem Modul eingestellt. Schließe ein Multimeter an den Ausgang (OUT+ und OUT-) an und drehe vorsichtig am Potentiometer, bis die gewünschte Spannung erreicht ist. Achte darauf, die Spannung langsam und präzise einzustellen, um Beschädigungen zu vermeiden.
Wie hoch ist der maximale Strom, den das Modul liefern kann?
Der maximale Ausgangsstrom des DAYPOWER M-SU-XL6019 beträgt 5A. Für einen längeren Betrieb wird jedoch empfohlen, den Strom auf 3A zu begrenzen, um eine Überhitzung des Moduls zu vermeiden.
Was passiert, wenn ich den maximalen Strom überschreite?
Wenn du den maximalen Strom überschreitest, kann das Modul überhitzen und beschädigt werden. Im besten Fall greift der integrierte Überhitzungsschutz ein und schaltet das Modul ab. Vermeide es daher, den maximalen Strom dauerhaft zu überschreiten und verwende bei höheren Strömen einen Kühlkörper.
Wie effizient ist der DAYPOWER M-SU-XL6019?
Der Wirkungsgrad des DAYPOWER M-SU-XL6019 beträgt bis zu 96%. Das bedeutet, dass ein Großteil der Eingangsleistung in Ausgangsleistung umgewandelt wird und nur wenig Energie in Wärme verloren geht. Der genaue Wirkungsgrad hängt von der Eingangsspannung, der Ausgangsspannung und dem Ausgangsstrom ab.
Hat das Modul Schutzfunktionen?
Ja, der DAYPOWER M-SU-XL6019 verfügt über einen Kurzschlussschutz und einen Überhitzungsschutz. Diese Schutzfunktionen schützen das Modul und den angeschlossenen Verbraucher vor Schäden im Falle eines Kurzschlusses oder einer Überhitzung.
Kann ich das Modul auch für Solarprojekte verwenden?
Ja, das DAYPOWER M-SU-XL6019 eignet sich hervorragend für Solarprojekte. Du kannst die Spannung von Solarpanels erhöhen, um sie effizienter für die Batterieladung oder den Betrieb von Geräten zu nutzen.
Benötige ich einen Kühlkörper für das Modul?
Ein Kühlkörper ist nicht zwingend erforderlich, aber empfehlenswert, wenn du das Modul bei höheren Strömen (über 2A) betreibst. Ein Kühlkörper verbessert die Wärmeableitung und verlängert die Lebensdauer des Moduls.
Kann ich mehrere Module parallel schalten, um den Strom zu erhöhen?
Es wird generell nicht empfohlen, mehrere Step-Up Module parallel zu schalten, da geringe Unterschiede in den Bauteilen zu ungleicher Lastverteilung und somit zu Überlastung einzelner Module führen können. Für höhere Ströme ist es besser, ein einzelnes, leistungsstärkeres Modul zu verwenden.
Wie groß ist das Modul?
Die Abmessungen des DAYPOWER M-SU-XL6019 betragen 50mm x 28mm x 13mm. Es ist also ein relativ kleines und kompaktes Modul, das sich leicht in verschiedene Projekte integrieren lässt.
Wo finde ich weitere Informationen und Schaltpläne?
Für detaillierte Informationen, Schaltpläne und Anwendungsbeispiele empfehlen wir, die Dokumentation des Herstellers oder einschlägige Online-Foren und Communities zu konsultieren. Dort findest du viele nützliche Tipps und Tricks von anderen Anwendern.
