Messgeräte in der Elektronik
Messgeräte sind unverzichtbare Hilfsmittel in der Elektronik und kommen sowohl im professionellen als auch im privaten Bereich zum Einsatz. Sie ermöglichen es, verschiedene elektrische Größen wie Spannung, Strom, Widerstand, Frequenz oder Temperatur zuverlässig zu messen und auszuwerten. Mit diesen Informationen lassen sich Fehlerquellen im elektrischen System identifizieren, die Performance verbessern und Projekte effektiver gestalten.
Wichtige Messgeräte in der Elektronik
Im Folgenden werden einige essenzielle Messgeräte in der Elektronik vorgestellt:

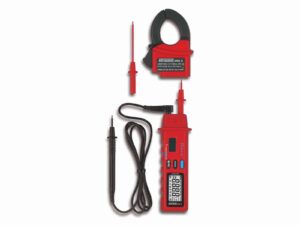

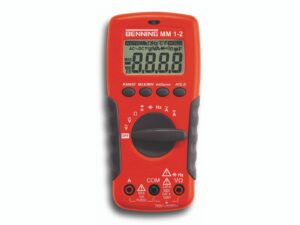

Multimeter
Ein Multimeter gehört zur Grundausstattung jedes Elektronikers und ist ein unverzichtbares Messwerkzeug. Es kombiniert die Funktionen verschiedener Messgeräte, wie beispielsweise Voltmeter, Amperemeter und Ohmmeter, in einem einzigen Gerät und kann so Spannungen, Ströme und Widerstände messen. Multimeter sind in analoger und digitaler Ausführung erhältlich und letztere bieten meist zusätzliche Funktionen wie automatische Messbereichswahl oder die Anzeige von Messwerten auf beleuchteten Displays.
Oszilloskop
Ein Oszilloskop ist ein weiteres Grundlagen-Messgerät in der Elektronik. Es dient der grafischen Darstellung von Spannungen über der Zeit und ermöglicht dadurch die Untersuchung von Schwingungsverhalten, Frequenzen und Phasenverschiebungen in elektrischen Schaltungen. Durch die Verwendung von mehreren Kanälen können auch Spannungsdifferenzen oder Zusammenhänge zwischen Signalen betrachtet werden. Oszilloskope sind als analoge oder digitale Geräte erhältlich. Digitale Oszilloskope besitzen Speicherfunktionen und erlauben die Analyse von Signalverläufen, Taktzeiten oder Impulsformen.
Spektrumanalysator
Ein Spektrumanalysator dient der Analyse des Frequenzspektrums von Signalen und ermöglicht die Bestimmung der Frequenzen verschiedener Signalanteile. Dadurch können unerwünschte Signale wie Rauschen oder Störsignale in Schaltungen entdeckt und eingegrenzt werden. Spektrumanalysatoren können auch verwendet werden um das Oberwellenspektrum von Signalen zu analysieren und somit die Klirrfaktoren oder Takteinflüsse zu betrachten.
LCR-Messgeräte
LCR-Messgeräte ermöglichen die präzise Bestimmung der elektrischen Parameter von Induktivitäten (L), Kapazitäten (C) und Widerständen (R). Diese Messungen werden beispielsweise bei der Qualitätskontrolle von Bauteilen, zur Funktionsprüfung von Schaltungen oder zur Fehlersuche in elektronischen Komponenten benötigt. Moderne LCR-Messgeräte sind meist als Tisch- oder Handgeräte erhältlich und bieten neben der Grundfunktionalität oft auch weitere Funktionen wie Frequenzgangmessungen oder Impedanzanalysen.
Thermografie-Kamera
Eine Thermografie-Kamera oder Wärmebildkamera ermöglicht die Darstellung von Temperaturverteilungen auf eine elektrische Schaltung oder Komponente. Durch Temperaturmessungen lassen sich Wärmefallen und potenzielle Fehlerquellen identifizieren, die ansonsten schwer erkennbar wären. Gerade bei Leiterplatten und integrierten Schaltungen (ICs) bietet die Verwendung einer Wärmebildkamera Erkenntnisse zur Verbesserung von Wärmeableitung und Kühlkonzeption.
Warum sollte man Messgeräte kaufen?
Der Kauf von Messgeräten ist insbesondere aus folgenden Gründen empfehlenswert:
1. Sicherheit: Durch die Verwendung von Messgeräten können Fehler und Probleme in elektrischen Schaltungen frühzeitig erkannt und behoben werden. Das dient nicht nur der Funktionssicherheit, sondern auch dem Schutz von Personen und Anlagen, die mit den Schaltungen in Berührung kommen.
2. Optimierung: Mit Hilfe von Messungen lassen sich Schaltungen und elektrische Systeme optimieren, sei es in Bezug auf Energieeffizienz, Signalübertragung oder Wärmeableitung.
3. Fehleranalyse: Messgeräte ermöglichen es, Fehlerquellen systematisch zu identifizieren, einzugrenzen und zu beheben. Dadurch werden Arbeitsabläufe und Projekte effizienter gestaltet.
4. Qualitätssicherung: Mit Hilfe von Messgeräten können die Qualität und Leistungsfähigkeit von Bauteilen, Schaltungen und Systemen geprüft und beurteilt werden. Dies gewährleistet den reibungslosen Betrieb von elektronischen Geräten und Anlagen.
5. Lernen und Experimentieren: Für Hobby-Elektroniker und Auszubildende ist der Einsatz von Messgeräten unerlässlich, um das Zusammenwirken von elektrischen Bauteilen und Schaltungen zu verstehen und zu erlernen.
Messgeräte kaufen (Kurzinfos):
– Multimeter: Kombiniertes Messgerät für Spannung, Strom und Widerstand
– Oszilloskop: Grafische Darstellung von Spannungsverläufen über der Zeit
– Spektrumanalysator: Analyse des Frequenzspektrums von Signalen
– LCR-Messgeräte: Präzise Bestimmung von Induktivitäten, Kapazitäten und Widerständen
– Thermografie-Kamera: Darstellung von Temperaturverteilungen auf elektronischen Schaltungen
