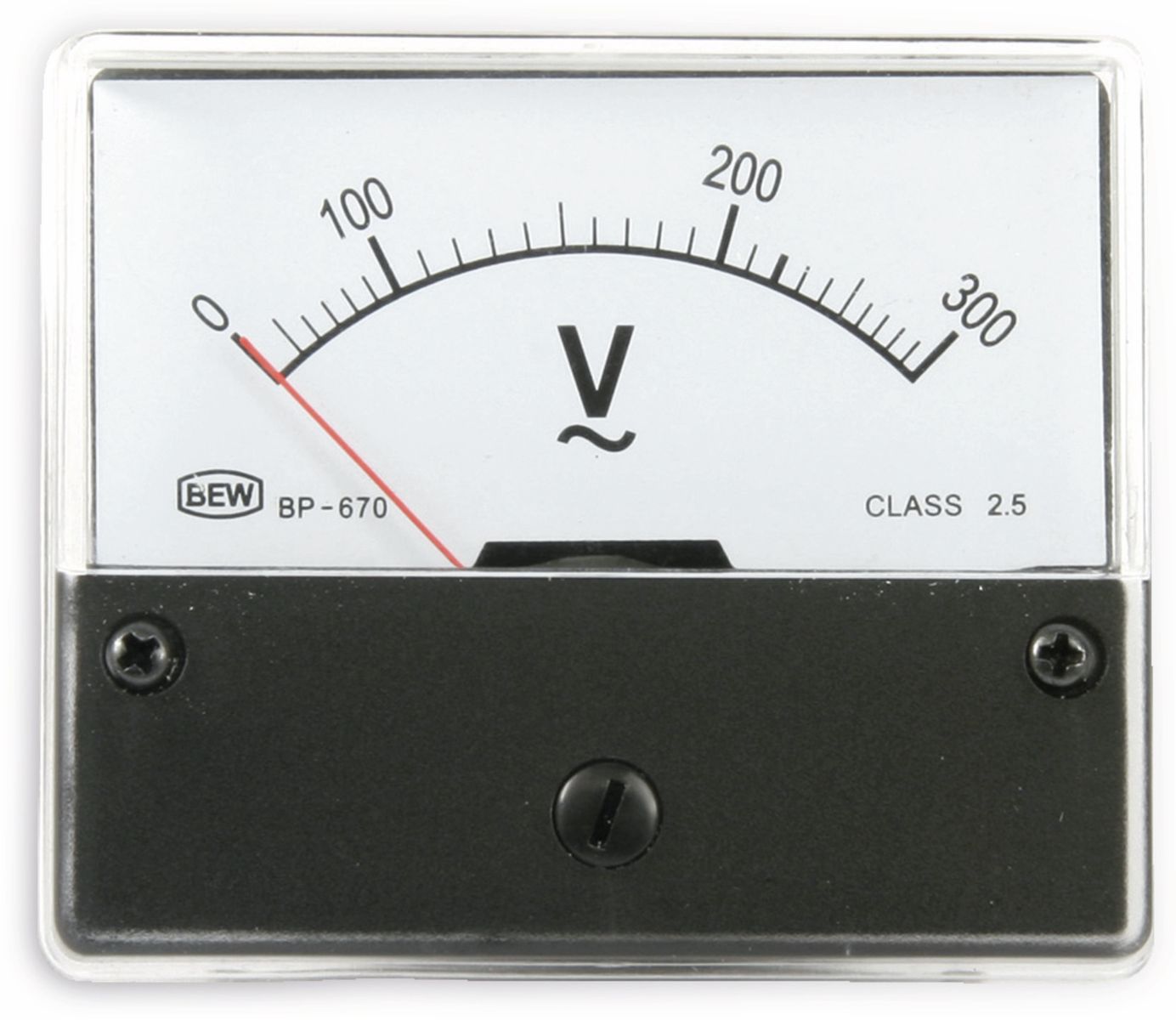

Präzise Spannungsmessung für Ihre Elektroinstallation: Das Dreheisen-Einbauinstrument 0…300 V~
Sie suchen nach einer zuverlässigen und genauen Methode zur Überwachung der Netzspannung in Ihrer elektrischen Anlage? Dann ist dieses Dreheisen-Einbauinstrument die ideale Lösung für Sie. Speziell entwickelt für den Einsatz in Schalttafeln und Verteilerkästen, bietet es Ihnen eine klare Anzeige der Wechselspannung im Bereich von 0 bis 300 Volt und ist somit unverzichtbar für Elektriker, Hausbesitzer und Betreiber von technischen Anlagen, die Wert auf Sicherheit und Effizienz legen.
Warum ein Dreheisen-Einbauinstrument für Ihre Spannungsüberwachung?
Die constante Überwachung der Netzspannung ist ein kritischer Aspekt jeder gut funktionierenden Elektroinstallation. Schwankungen können nicht nur die Lebensdauer Ihrer Geräte beeinträchtigen, sondern auch ein Sicherheitsrisiko darstellen. Ein Dreheisen-Einbauinstrument ist hierfür bestens geeignet, da es eine robuste und wartungsarme Technologie nutzt, die präzise Messergebnisse über einen weiten Spannungsbereich liefert.
Die Vorteile des Dreheisen-Einbauinstruments 0…300 V~ auf einen Blick
- Zuverlässige Genauigkeit: Das Dreheisen-Prinzip ermöglicht eine präzise Messung von Wechselspannungen und ist unempfindlich gegenüber Oberwellen, was für eine stabile und vertrauenswürdige Anzeige sorgt.
- Breiter Messbereich: Mit einem Messbereich von 0 bis 300 V~ deckt dieses Instrument alle gängigen Netzspannungen ab und bietet somit Flexibilität für verschiedenste Anwendungen.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, ist dieses Einbauinstrument für den dauerhaften Einsatz unter anspruchsvollen Bedingungen konzipiert. Es trotzt Vibrationen und Temperaturschwankungen.
- Einfache Integration: Dank des standardisierten Einbaumaßes lässt sich das Instrument problemlos in bestehende Schalttafeln und Verteiler integrieren. Die Anschlussklemmen sind für eine sichere und schnelle Montage ausgelegt.
- Klare Ablesbarkeit: Das gut ablesbare Zifferblatt mit präziser Skalierung ermöglicht eine schnelle und eindeutige Erfassung der aktuellen Spannungswerte, auch bei schlechten Lichtverhältnissen.
- Sicherheit durch Sichtkontrolle: Eine kontinuierliche Überwachung der Spannung gibt Ihnen die Sicherheit, potenzielle Probleme frühzeitig zu erkennen und unerwünschte Ausfälle oder Schäden zu vermeiden.
- Kosteneffizienz: Durch die Vermeidung von Geräteschäden und die Reduzierung von Ausfallzeiten leistet dieses Instrument einen Beitrag zur Wirtschaftlichkeit Ihrer Anlage.
Technische Details und Aufbau
Dieses Dreheisen-Einbauinstrument nutzt das bewährte physikalische Prinzip des Dreheisens zur Spannungsmessung. Hierbei wird die elektrische Energie, die durch den Stromfluss in einer Spule und einem beweglichen Eisenkern entsteht, in eine mechanische Drehbewegung umgewandelt. Diese Bewegung wird dann über einen Zeiger auf einer Skala sichtbar gemacht. Das Design ist auf maximale Funktionalität und Zuverlässigkeit ausgelegt. Die robuste Gehäusekonstruktion schützt die empfindlichen Bauteile im Inneren vor äußeren Einflüssen.
Produkteigenschaften im Detail
| Kategorie | Eigenschaft |
|---|---|
| Messprinzip | Dreheisen-Prinzip |
| Messbereich | 0…300 V~ (Wechselspannung) |
| Genauigkeitsklasse | Klasse 1.5 (gemäß EN 60051) |
| Betriebsfrequenz | 50/60 Hz |
| Einbaumaß | Standard 72×72 mm (Frontrahmen) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (z.B. ABS oder Polycarbonat) |
| Anzeigeelemente | Präzise gefertigte Skala mit deutlicher Beschriftung und robustem Zeiger |
| Anschlussart | Schraubklemmen für sichere Verbindung (typischerweise für Leiterquerschnitte bis 4 mm²) |
| Umgebungstemperatur | -20 °C bis +55 °C (für zuverlässige Funktion) |
| Lagertemperatur | -40 °C bis +70 °C |
| Schutzart (Front) | IP52 (Schutz gegen Staub und Tropfwasser bei vertikaler Einbauposition) |
| Zulassungen | CE-Kennzeichnung, Konformität mit relevanten Normen (z.B. IEC 61554) |
Einsatzgebiete: Wo dieses Instrument unverzichtbar ist
Das Dreheisen-Einbauinstrument 0…300 V~ ist ein vielseitiges Messgerät, das in einer breiten Palette von Anwendungen eingesetzt werden kann. Ob in industriellen Anlagen, gewerblichen Betrieben oder im privaten Bereich – überall dort, wo eine zuverlässige Erfassung der Wechselspannung gefordert ist, leistet dieses Instrument wertvolle Dienste.
- Schaltschrankbau: Integration in Haupt- und Unterverteilungen zur Überwachung der Netzspannung.
- Industrieanlagen: Kontrolle von Versorgungsspannungen in Produktionslinien und Maschinensteuerungen.
- Gewerbliche Gebäude: Überwachung der Stromversorgung in Büros, Werkstätten und Lagerhallen.
- Energieverteilung: Einsatz in Umspannwerken und Trafostationen zur Netzüberwachung.
- Notstromversorgung: Kontrolle der Spannung vor und während des Betriebs von Notstromaggregaten.
- Prüffelder und Labore: Zur genauen Erfassung von Spannungsniveaus bei Tests und Experimenten.
- Erneuerbare Energien: Überwachung der Ausgangsspannung von dezentralen Energieerzeugungssystemen wie Photovoltaikanlagen (nach entsprechender Anpassung, falls erforderlich).
Integration und Installation: So einfach geht’s
Die Installation dieses Einbauinstruments ist unkompliziert und erfordert keine speziellen Vorkenntnisse über das Messprinzip. Das standardisierte Einbaumaß von 72×72 mm ermöglicht einen nahtlosen Austausch von alten Messgeräten oder die einfache Integration in neue Schalttafeln. Die Anschlussklemmen sind für eine sichere und feste Verbindung mit handelsüblichen Kabeln ausgelegt. Achten Sie stets auf die Einhaltung der geltenden Sicherheitsvorschriften und schalten Sie die Anlage vor der Installation spannungsfrei.
FAQ – Häufig gestellte Fragen zu Dreheisen-Einbauinstrument, 0…300 V~
Was genau ist ein Dreheisen-Einbauinstrument?
Ein Dreheisen-Einbauinstrument ist ein Messgerät zur Anzeige von elektrischen Größen, in diesem Fall der Wechselspannung. Es arbeitet nach dem Dreheisen-Prinzip, bei dem die magnetische Kraft auf bewegliche Eisenlamellen zur Anzeige genutzt wird. Es ist für den Einbau in Schalttafeln oder Verteilerkästen konzipiert.
Für welche Spannungsbereiche ist dieses Instrument geeignet?
Dieses spezifische Modell ist für die Messung von Wechselspannungen im Bereich von 0 bis 300 Volt ausgelegt. Dies deckt die meisten gängigen Netzspannungen und Anwendungsbereiche ab.
Ist das Instrument für alle Arten von Wechselspannungen geeignet?
Ja, das Dreheisen-Prinzip ist besonders robust und unempfindlich gegenüber Oberwellen, was es ideal für die Messung von Wechselspannungen in Netzen macht, in denen die Spannungskurve nicht immer eine perfekte Sinusform aufweist. Es misst den Effektivwert der Spannung.
Wie wird das Instrument angeschlossen?
Das Instrument verfügt über Schraubklemmen für den Anschluss der Messleitungen. Die genaue Anschlussbelegung entnehmen Sie bitte dem beiliegenden Schaltplan oder der Montageanleitung. Achten Sie stets darauf, die Anlage vor der Installation spannungsfrei zu schalten.
Welche Wartung erfordert dieses Instrument?
Dreheisen-Instrumente sind bekannt für ihre Wartungsarmut. In der Regel sind keine regelmäßigen Kalibrierungen erforderlich, sofern das Gerät nicht mechanischen Beschädigungen ausgesetzt ist. Die Langlebigkeit ist ein wesentlicher Vorteil dieses Messprinzips.
Wie robust ist das Gehäuse des Einbauinstruments?
Das Gehäuse ist aus einem hochwertigen, flammhemmenden Kunststoff gefertigt, der auch unter anspruchsvollen Umgebungsbedingungen eine hohe Haltbarkeit und Sicherheit gewährleistet. Die Front ist oft nach IP52 geschützt, was eine gute Beständigkeit gegen Staub und Tropfwasser bei ordnungsgemäßem Einbau bedeutet.
Muss ich für den Einbau spezielle Werkzeuge oder Kenntnisse besitzen?
Für den Einbau sind Standardwerkzeuge wie Schraubendreher ausreichend. Grundlegende Kenntnisse in der Elektrotechnik und die Beachtung der geltenden Sicherheitsvorschriften sind jedoch unerlässlich. Wenn Sie sich unsicher sind, empfehlen wir die Konsultation eines qualifizierten Elektrikers.
