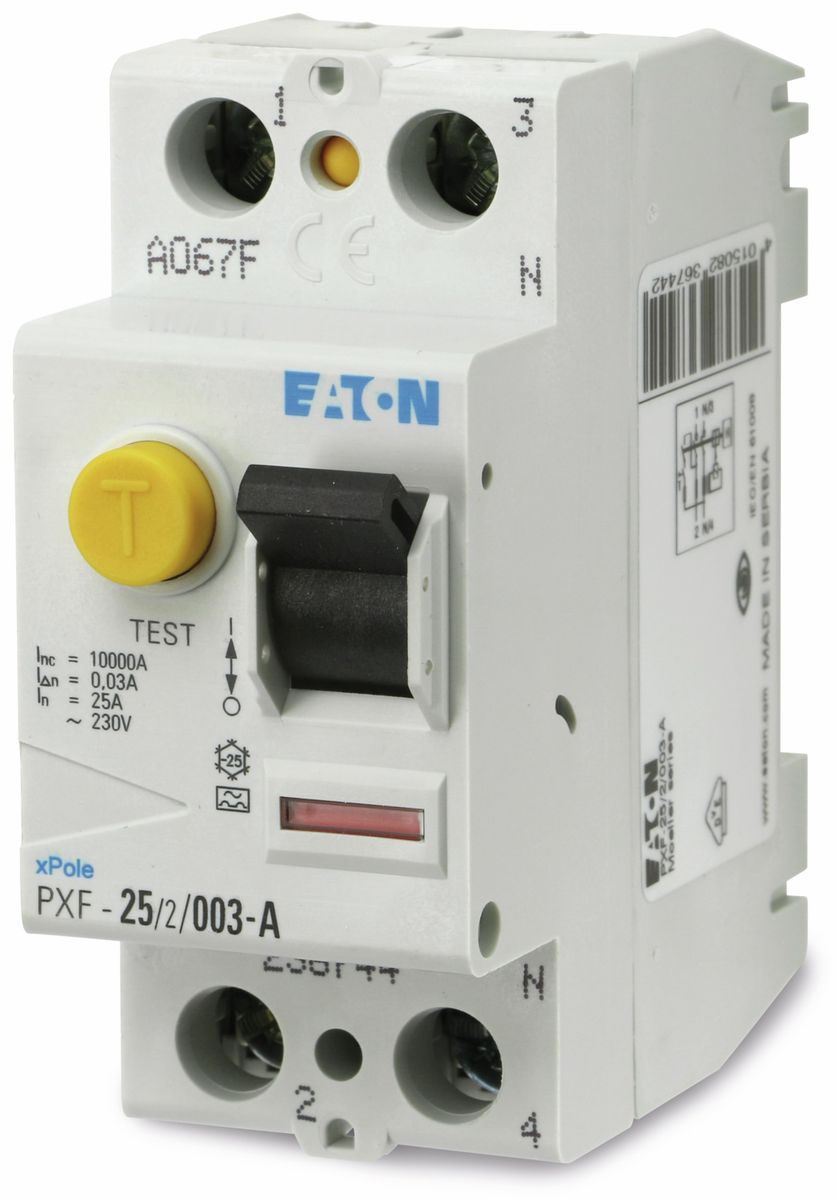

Eaton Fehlerstrom-Schutzschalter PXF-25/2/003-A: Zuverlässiger Schutz für Ihre Elektroinstallation
Der Eaton Fehlerstrom-Schutzschalter PXF-25/2/003-A ist Ihr essenzieller Partner für maximale Sicherheit in jeder elektrischen Anlage. Speziell konzipiert für private Haushalte, Gewerbebetriebe und industrielle Umgebungen, wo zuverlässiger Schutz vor gefährlichen Fehlerströmen unerlässlich ist, bietet dieses Gerät höchste Standards an Schutz und Bedienkomfort. Wenn Sie Wert auf eine sichere und normgerechte Elektroinstallation legen und sich vor den Risiken von Stromschlägen und Brandgefahren schützen möchten, ist der PXF-25/2/003-A die richtige Wahl.
Maximale Sicherheit durch intelligente Technologie
In der modernen Welt, in der elektrische Geräte allgegenwärtig sind, spielt die Sicherheit von Elektroinstallationen eine überragende Rolle. Ein Fehlerstrom-Schutzschalter (FI-Schutzschalter oder RCD – Residual Current Device) ist hierbei eine unverzichtbare Komponente. Er schützt Menschen und Sachwerte, indem er einen ungewollten Stromfluss zur Erde erkennt und die Stromversorgung im Bruchteil einer Sekunde unterbricht. Der Eaton PXF-25/2/003-A mit seiner Nennstromstärke von 25 Ampere und einer Auslöseschwelle von 0,03 Ampere (30 Milliampere) ist präzise auf diese Schutzanforderungen abgestimmt.
Schlüsselfunktionen und Vorteile des Eaton PXF-25/2/003-A
Die Wahl eines qualitativ hochwertigen Fehlerstrom-Schutzschalters ist eine Investition in Ihre Sicherheit. Der Eaton PXF-25/2/003-A zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zu einer erstklassigen Lösung machen:
- Höchste Schutzart: Bietet zuverlässigen Schutz vor gefährlichen Fehlerströmen, die durch Isolationsfehler oder direkten Kontakt mit spannungsführenden Teilen entstehen können. Dies minimiert das Risiko von Stromschlägen und schützt Leben.
- Schnelle Auslösung: Mit einer Ansprechzeit, die weit unter den gesetzlichen Anforderungen liegt, unterbricht der Schalter den Stromkreis blitzschnell bei Auftreten eines Fehlerstroms. Dies ist entscheidend, um schwerwiegende Folgen zu verhindern.
- Breites Einsatzspektrum: Geeignet für den Einsatz in Wohngebäuden, Büros, Werkstätten und vielen anderen Umgebungen, wo elektrische Sicherheit oberste Priorität hat.
- Robustheit und Langlebigkeit: Hergestellt von Eaton, einem weltweit führenden Unternehmen im Energiemanagement, steht der PXF-25/2/003-A für erstklassige Qualität und eine lange Lebensdauer. Die hochwertigen Materialien und die präzise Fertigung gewährleisten zuverlässigen Betrieb über Jahre hinweg.
- Einfache Installation und Bedienung: Der Fehlerstrom-Schutzschalter ist für eine unkomplizierte Montage in Standard-Schaltschränken konzipiert und lässt sich intuitiv bedienen.
- Typ A Charakteristik: Dieser Typ ist besonders geeignet für den Schutz von Wechselstromkreisen und erkennt sowohl sinusförmige Wechselfehlerströme als auch pulsierende Gleich-Fehlerströme, was ihn flexibel für eine Vielzahl von Anwendungen macht.
Technische Spezifikationen im Detail
Der Eaton Fehlerstrom-Schutzschalter PXF-25/2/003-A ist das Ergebnis fortschrittlicher Ingenieurskunst und dem Streben nach höchster Zuverlässigkeit. Die technischen Details untermauern seine Leistungsfähigkeit:
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Hersteller | Eaton |
| Modell | PXF-25/2/003-A |
| Nennstromstärke (In) | 25 A |
| Bemessungs-Fehlerstrom (IΔn) | 0,03 A (30 mA) |
| Polzahl | 2 (für einpolige Schaltung von L und N) |
| Schutzart | Typ A (empfindlich gegen sinusförmige Wechsel- und pulsierende Gleichfehlerströme) |
| Schaltvermögen (Icn) | Nach EN 61008, typischerweise 6 kA oder höher für Standard-Anwendungen |
| Ansprechzeit | Sehr gering, für schnellen Schutz (typisch im Millisekundenbereich) |
| Spannungssystem | Für 230/400 V AC geeignet, je nach Ausführung und Anwendung |
| Montageart | Hutschiene (DIN-Schiene) |
| Umgebungstemperatur | Betriebssicher in einem weiten Temperaturbereich, üblicherweise -25 °C bis +40 °C |
| Material und Haptik | Gehäuse aus hochwertigem, flammhemmendem Thermoplast. Robuste Bauweise für Langlebigkeit und Sicherheit im Dauerbetrieb. Die Bedienelemente sind griffig und ermöglichen eine einfache Handhabung. |
| Design-Merkmale | Kompaktes Design für platzsparende Installation im Schaltschrank. Klare Kennzeichnung für einfache Identifizierung. Integrierter Testknopf für regelmäßige Funktionsprüfungen. |
| Einsatzmöglichkeiten | Schutz von Steckdosenstromkreisen in Wohnungen, Büros. Schutz in Bädern und Küchen, wo erhöhte Feuchtigkeit und die Nähe zu Wasser das Risiko erhöhen. Schutz von Maschinen und Geräten in gewerblichen und industriellen Umgebungen. Absicherung von Reihenschaltungen. |
Umfassender Schutz für Ihr Zuhause und Geschäft
Die Elektroinstallation ist das Nervensystem jedes modernen Gebäudes. Fehlerströme können jedoch schnell zu einer Gefahr werden. Ob durch beschädigte Kabelisolierungen, defekte Geräte oder fehlerhafte Installationen – ein unbemerkter Fehlerstrom kann nicht nur Geräte beschädigen, sondern auch zu lebensgefährlichen Stromschlägen führen. Der Eaton PXF-25/2/003-A ist darauf ausgelegt, genau diese Risiken zu minimieren.
Besonders in Bereichen, in denen erhöhte Sicherheitsanforderungen gelten, wie z.B. in Badezimmern, Küchen oder Werkstätten, ist der Einsatz eines Fehlerstrom-Schutzschalters mit 30 mA Auslöseschwelle gesetzlich vorgeschrieben und dringend empfohlen. Diese Empfindlichkeit stellt sicher, dass selbst geringe Fehlerströme, die für den Menschen gefährlich werden könnten, sofort erkannt und unterbrochen werden. Der Typ A des PXF-25/2/003-A bietet dabei einen erweiterten Schutz, da er auch gegen pulsierende Gleichfehlerströme anspricht, die bei modernen elektronischen Geräten auftreten können.
Für Gewerbe- und Industriebetriebe bietet der Eaton PXF-25/2/003-A einen zuverlässigen Schutz für Maschinen und Produktionsanlagen. Die Unterbrechung bei Fehlerströmen verhindert nicht nur Sachschäden und Produktionsausfälle, sondern schützt auch das Personal vor gefährlichen Situationen. Die robuste Bauweise und die hohe Schaltleistung garantieren einen sicheren und dauerhaften Betrieb, selbst unter anspruchsvollen Bedingungen.
Einfache Integration und Zuverlässigkeit im Alltag
Die Installation des Eaton Fehlerstrom-Schutzschalters PXF-25/2/003-A ist denkbar einfach. Er wird auf einer Standard-Hutschiene im Sicherungskasten montiert und kann problemlos in bestehende oder neue Elektroinstallationen integriert werden. Die klare Beschriftung und die intuitive Bedienung machen ihn auch für Fachpersonal leicht handhabbar. Ein regelmäßiger Funktionstest, der durch den integrierten Testknopf ermöglicht wird, ist ein wichtiger Bestandteil der vorbeugenden Wartung und trägt zur Gewährleistung der ständigen Funktionsbereitschaft bei.
FAQ – Häufig gestellte Fragen zu Eaton Fehlerstrom-Schutzschalter PXF-25/2/003-A, 25/0,03 A
Was ist die Hauptfunktion eines Fehlerstrom-Schutzschalters?
Die Hauptfunktion eines Fehlerstrom-Schutzschalters wie dem Eaton PXF-25/2/003-A ist der Schutz von Personen vor elektrischem Schlag und die Verhinderung von Bränden, die durch Fehlerströme verursacht werden. Er erkennt, wenn Strom auf ungewöhnlichem Weg zur Erde fließt und unterbricht daraufhin die Stromversorgung blitzschnell.
Welche Art von Fehlerströmen erkennt der PXF-25/2/003-A?
Der PXF-25/2/003-A ist vom Typ A. Das bedeutet, er erkennt sowohl sinusförmige Wechselfehlerströme als auch pulsierende Gleichfehlerströme. Dies ist wichtig, da viele moderne elektronische Geräte pulsierende Gleichfehlerströme erzeugen können.
Ist dieser Fehlerstrom-Schutzschalter für den Einsatz in Nassbereichen wie Badezimmern geeignet?
Ja, mit einer Auslöseschwelle von 30 mA ist der Eaton PXF-25/2/003-A für den Schutz in Nassbereichen wie Badezimmern, Küchen und anderen Orten, an denen ein erhöhtes Risiko durch Feuchtigkeit besteht, besonders gut geeignet und oft gesetzlich vorgeschrieben.
Wie oft sollte der Testknopf des FI-Schutzschalters betätigt werden?
Es wird empfohlen, den Testknopf regelmäßig, idealerweise monatlich, zu betätigen. Dies dient zur Überprüfung der einwandfreien Funktion des Auslösemechanismus und stellt sicher, dass der Schutzschalter im Ernstfall zuverlässig auslöst.
Was bedeutet die Nennstromstärke von 25 A und die Auslöseschwelle von 0,03 A?
Die Nennstromstärke von 25 A gibt an, für welche maximale Strombelastung der Schalter ausgelegt ist, ohne Schaden zu nehmen. Die Auslöseschwelle von 0,03 A (oder 30 mA) bezeichnet den Fehlerstrom, bei dessen Überschreitung der Schalter auslöst. Dieser Wert ist so gewählt, dass er für den Menschen ungefährlich ist.
Kann ich den Eaton PXF-25/2/003-A selbst installieren?
Die Installation von elektrischen Komponenten wie Fehlerstrom-Schutzschaltern sollte stets von einer qualifizierten Elektrofachkraft durchgeführt werden. Unsachgemäße Installationen können gefährlich sein und zum Erlöschen von Gewährleistungen führen.
Was passiert, wenn der Schalter auslöst?
Wenn der Fehlerstrom-Schutzschalter auslöst, wird die Stromversorgung des geschützten Stromkreises sofort unterbrochen. Dies geschieht in der Regel durch das Betätigen eines Hebels, der dann in der Aus-Position steht. Um die Stromversorgung wiederherzustellen, muss der Hebel manuell nach oben geschaltet werden, nachdem die Ursache für den Fehlerstrom behoben wurde.
