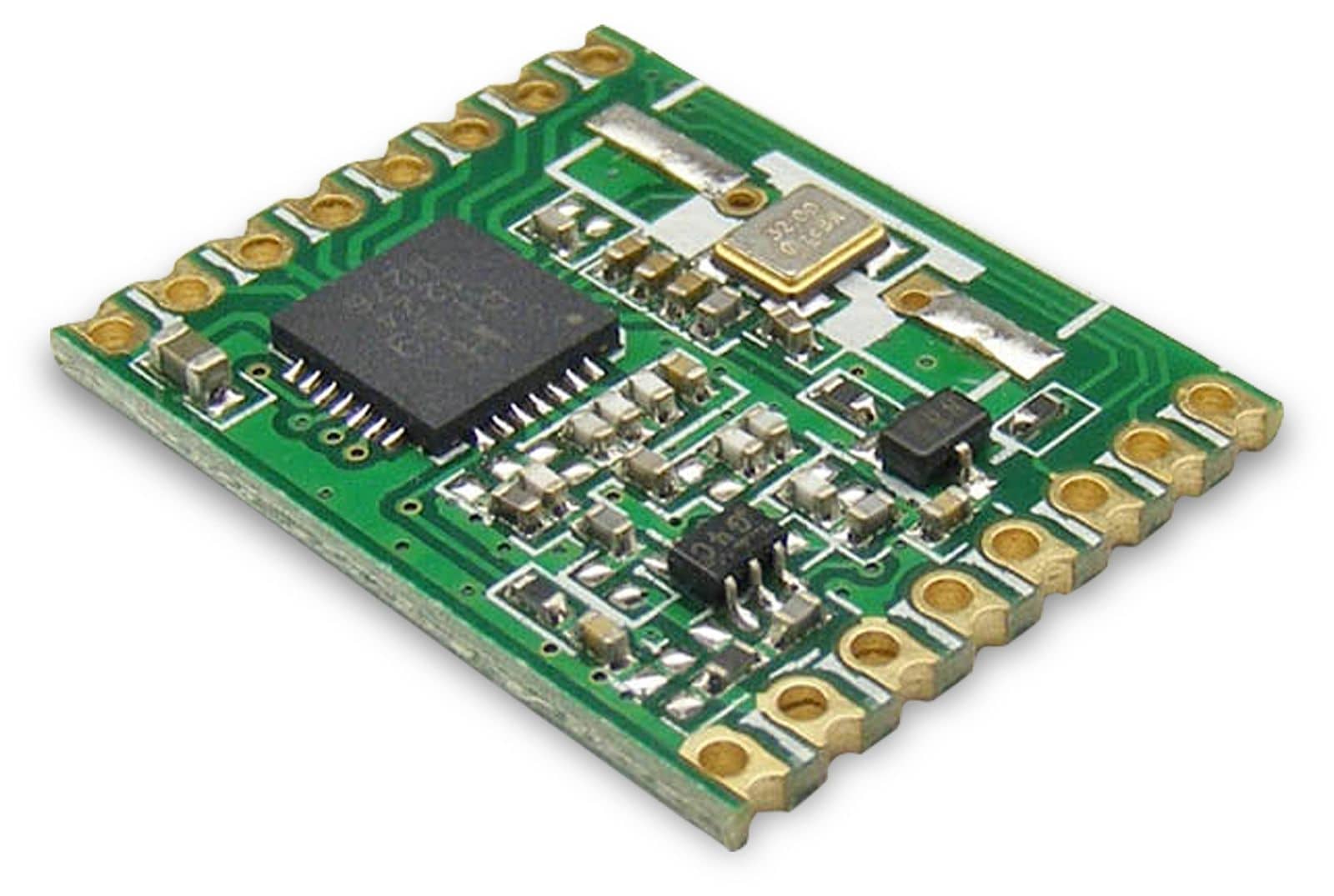

HOPERF Funkmodul RFM69HW-433S2: Zuverlässige Funkkommunikation für Ihre Projekte
Das HOPERF Funkmodul RFM69HW-433S2 ist die ideale Wahl für Entwickler und Bastler, die eine robuste und flexible Funkkommunikationslösung im 433MHz-Band suchen. Mit seiner hohen Leistung und der einfachen Integration ermöglicht es Ihnen, drahtlose Verbindungen für eine Vielzahl von Anwendungen zu realisieren, von der Heimautomatisierung bis hin zu industriellen Steuerungen.
Leistungsstark und Vielseitig: Die Kernfunktionen des RFM69HW-433S2
Das RFM69HW-433S2 Modul basiert auf der bewährten RFM69 Technologie von HopeRF und zeichnet sich durch seine herausragenden Sende- und Empfangseigenschaften aus. Die „HW“-Variante steht für „High Power“, was bedeutet, dass dieses Modul eine gesteigerte Sendeleistung bietet, um auch über größere Distanzen zuverlässig Daten zu übertragen. Mit einer Frequenz von 433 MHz ist es optimal für Anwendungen geeignet, bei denen eine gute Durchdringung von Hindernissen wie Wänden erforderlich ist, was es zu einer ausgezeichneten Wahl für Innenräume und urbane Umgebungen macht.
Anwendungsgebiete: Wo das RFM69HW-433S2 glänzt
Die Einsatzmöglichkeiten dieses Funkmoduls sind nahezu grenzenlos. Hier sind einige Beispiele, wie Sie das RFM69HW-433S2 erfolgreich einsetzen können:
- Heimautomatisierung: Steuern Sie Beleuchtung, Thermostate, Sicherheitssysteme oder Rollläden drahtlos und bequem. Erweitern Sie Ihre bestehenden Smart-Home-Systeme um eigene, maßgeschneiderte Lösungen.
- Industrielle Überwachung und Steuerung: Überwachen Sie Sensordaten wie Temperatur, Feuchtigkeit oder Druck an entfernten Orten. Senden Sie Steuerbefehle an Maschinen und Anlagen, ohne aufwendige Verkabelung.
- IoT-Projekte (Internet of Things): Entwickeln Sie eigene IoT-Geräte für Logistik, Landwirtschaft oder Umweltmonitoring, die zuverlässig Daten übermitteln und Befehle empfangen.
- Fernbedienungen und Sensornetzwerke: Bauen Sie eigene Fernbedienungen für Modellbau, Drohnen oder andere Anwendungen. Erstellen Sie verteilte Sensornetzwerke, um umfassende Daten über eine große Fläche zu sammeln.
- Radioexperimente und Prototyping: Ideal für Hobbyisten und Maker, die neue Funklösungen entwickeln und Prototypen schnell und kostengünstig umsetzen möchten.
Technische Spezifikationen im Detail
Um Ihnen einen klaren Überblick über die Fähigkeiten des HOPERF Funkmoduls RFM69HW-433S2 zu geben, haben wir die wichtigsten technischen Merkmale in der folgenden Tabelle zusammengefasst:
| Merkmal | Beschreibung |
|---|---|
| Frequenzband | 433 MHz (ISM-Band) |
| Modulation | FSK, GFSK, OOK, ASK |
| Sendeleistung (TX Power) | Bis zu +20 dBm (ca. 100 mW), einstellbar |
| Empfängerempfindlichkeit (RX Sensitivity) | Bis zu -123 dBm |
| Reichweite | Mehrere Kilometer unter optimalen Bedingungen (abhängig von Antenne und Umgebung) |
| Datenrate | Programmierbar, bis zu 300 kbps |
| Betriebsspannung | 1.8V – 3.6V DC |
| Stromverbrauch | Typisch 15 mA im Empfangsmodus, bis zu 120 mA im Sende-/Empfangsmodus (abhängig von Sendeleistung) |
| Schnittstelle | SPI (Serial Peripheral Interface) |
| Temperaturbereich | -40°C bis +85°C |
| Abmessungen | Kompaktes Moduldesign für einfache Integration |
Vorteile, die Sie überzeugen werden
Das HOPERF Funkmodul RFM69HW-433S2 bietet eine Reihe von überzeugenden Vorteilen, die es zu einer ausgezeichneten Wahl für Ihre Projekte machen:
- Hohe Sendeleistung: Dank der „HW“-Variante erzielen Sie eine signifikant höhere Reichweite und Zuverlässigkeit, selbst in anspruchsvollen Umgebungen.
- Energieeffizienz: Trotz der hohen Leistung ist das Modul energiesparend konzipiert, was es ideal für batteriebetriebene Anwendungen macht.
- Flexibilität in der Anwendung: Die Unterstützung verschiedener Modulationsarten und programmierbaren Datenraten erlaubt eine Anpassung an unterschiedlichste Kommunikationsanforderungen.
- Robuste Leistung: Der weite Betriebstemperaturbereich stellt sicher, dass das Modul auch unter extremen Bedingungen zuverlässig funktioniert.
- Einfache Anbindung: Die SPI-Schnittstelle ist Standard bei Mikrocontrollern und ermöglicht eine unkomplizierte Integration in Ihre Schaltungen.
- Kosteneffiziente Lösung: Bieten Sie Ihren Kunden leistungsstarke Funkkommunikation zu einem attraktiven Preispunkt.
- Hohe Störfestigkeit: Durch fortschrittliche Empfängertechnologie werden Störungen minimiert, was eine klare Datenübertragung gewährleistet.
Häufig gestellte Fragen (FAQ) zum HOPERF Funkmodul RFM69HW-433S2, 433MHz, TX/RX
Was bedeutet „HW“ bei RFM69HW-433S2?
Das „HW“ im Namen steht für „High Power“. Diese Bezeichnung unterscheidet das Modul von Standardvarianten und weist darauf hin, dass es eine höhere Sendeleistung (bis zu +20 dBm) bietet. Dies ermöglicht eine größere Reichweite und eine robustere Funkverbindung, was besonders in Umgebungen mit Hindernissen oder über längere Distanzen von Vorteil ist.
Welche Reichweite kann ich mit dem RFM69HW-433S2 erwarten?
Die erzielbare Reichweite hängt von verschiedenen Faktoren ab, wie der Qualität und Ausrichtung der Antennen, der Sendeleistung, der Datenrate und den Umgebungsbedingungen (z.B. Bebauung, Störsignale). Unter optimalen Bedingungen, mit einer geeigneten Antenne und geringen Störungen, können Sie Reichweiten von mehreren Kilometern erwarten. In typischen Innenraumanwendungen oder urbanen Umgebungen sind einige hundert Meter bis zu einem Kilometer realistisch.
Welche Mikrocontroller lassen sich gut mit dem RFM69HW-433S2 kombinieren?
Das Modul verfügt über eine SPI-Schnittstelle, die von nahezu allen modernen Mikrocontrollern unterstützt wird. Dazu gehören beliebte Architekturen wie Arduino (Atmel AVR), ESP32, ESP8266, Raspberry Pi (mit einem Mikrocontroller-Interface wie dem MCP2515 oder durch direkte Anbindung), STM32 und viele mehr. Es gibt zahlreiche Bibliotheken und Beispiele, die die Integration erleichtern.
Ist das RFM69HW-433S2 bidirektional (TX/RX)?
Ja, das „TX/RX“ in der Produktbezeichnung bedeutet Transmit/Receive. Das Modul ist ein vollwertiges Transceiver-Modul, das sowohl senden als auch empfangen kann. Dies ermöglicht eine bidirektionale Kommunikation, bei der Geräte sowohl Daten senden als auch Informationen von anderen Geräten empfangen können.
Welche Datenraten sind mit dem Modul möglich?
Die Datenrate des RFM69HW-433S2 ist programmierbar und kann bis zu 300 kbps erreichen. Die Wahl der Datenrate hat direkten Einfluss auf die Reichweite und die Störanfälligkeit. Niedrigere Datenraten erhöhen tendenziell die Reichweite und verbessern die Zuverlässigkeit, während höhere Datenraten eine schnellere Datenübertragung ermöglichen.
Ist das Modul für den Einsatz in rauhen Umgebungen geeignet?
Ja, das HOPERF Funkmodul RFM69HW-433S2 ist für einen breiten Betriebstemperaturbereich von -40°C bis +85°C ausgelegt. Diese Robustheit macht es geeignet für Anwendungen in industriellen Umgebungen, im Freien oder an Orten mit extremen Temperaturschwankungen.
Welche Software-Bibliotheken sind für die Steuerung des Moduls verfügbar?
Für die Ansteuerung des HOPERF RFM69HW-433S2 gibt es eine Reihe von Open-Source-Bibliotheken, die die Entwicklung erheblich vereinfachen. Insbesondere für Arduino-basierte Systeme sind die von HopeRF oder von der Community entwickelten Bibliotheken weit verbreitet. Diese Bibliotheken abstrahieren viele der komplexen Registereinstellungen und ermöglichen eine einfache Implementierung von Sende- und Empfangsfunktionen.
