Willkommen in der Welt der zuverlässigen Stromversorgung mit dem MEANWELL Hutschienen-Schaltnetzteil HDR-15-5. Dieses kompakte und effiziente Netzteil ist die ideale Lösung für Ihre Automatisierungs-, Steuerungs- und Haustechnikprojekte. Entdecken Sie, wie dieses kleine Kraftpaket Ihre Geräte mit stabiler und sicherer Energie versorgt und Ihre Projekte zum Erfolg führt.

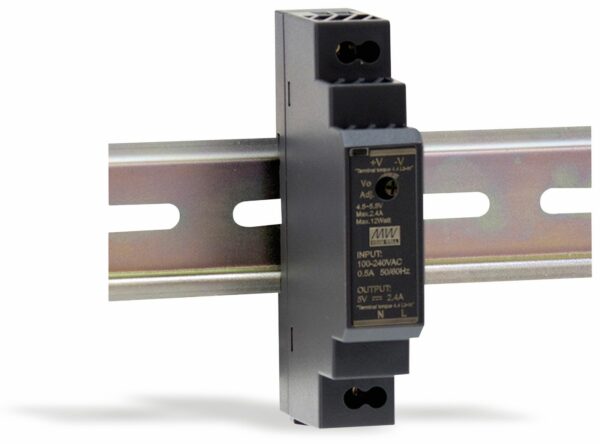

Kompakte Leistung für Ihre Projekte: Das MEANWELL HDR-15-5 im Detail
Das MEANWELL HDR-15-5 Hutschienen-Schaltnetzteil ist ein Meisterwerk der Ingenieurskunst. Es vereint hohe Leistung, kompakte Bauweise und höchste Zuverlässigkeit in einem einzigen Gerät. Mit einer Ausgangsspannung von 5 V und einem maximalen Strom von 2,4 A bietet es die perfekte Stromversorgung für eine Vielzahl von Anwendungen. Ob in der Gebäudeautomation, der industriellen Steuerung oder in DIY-Projekten – das HDR-15-5 ist Ihr zuverlässiger Partner.
Stellen Sie sich vor, Sie arbeiten an einem anspruchsvollen Smart-Home-Projekt. Sensoren, Aktoren, Steuerungen – all diese Komponenten benötigen eine stabile und zuverlässige Stromversorgung. Hier kommt das MEANWELL HDR-15-5 ins Spiel. Montiert auf einer Hutschiene im Verteilerkasten, versorgt es all Ihre Geräte mit der benötigten Energie, ohne wertvollen Platz zu beanspruchen. So können Sie sich voll und ganz auf die Realisierung Ihrer Ideen konzentrieren, ohne sich Gedanken über Spannungsschwankungen oder Ausfälle machen zu müssen.
Aber das ist noch nicht alles. Das MEANWELL HDR-15-5 überzeugt nicht nur durch seine Leistung, sondern auch durch seine hohe Effizienz. Dank modernster Schaltungstechnik erreicht es einen Wirkungsgrad von bis zu 85 %, was nicht nur Ihre Stromrechnung senkt, sondern auch die Umwelt schont. Und dank seines lüfterlosen Designs arbeitet es absolut geräuschlos, sodass Sie ungestört Ihren Projekten nachgehen können.
Die Highlights des MEANWELL HDR-15-5
- Kompakte Bauweise: Spart Platz im Schaltschrank.
- Hutschienenmontage: Einfache und schnelle Installation.
- Hohe Effizienz: Reduziert den Energieverbrauch.
- Lüfterloses Design: Geräuschloser Betrieb.
- Breiter Eingangsspannungsbereich: Geeignet für verschiedene Netzspannungen.
- Schutzfunktionen: Schützt Ihre Geräte vor Schäden.
- Zertifizierungen: Erfüllt höchste Sicherheitsstandards.
Technische Daten und Spezifikationen im Detail
Werfen wir einen genaueren Blick auf die technischen Daten des MEANWELL HDR-15-5. Diese Spezifikationen sind entscheidend, um sicherzustellen, dass das Netzteil optimal zu Ihren Anforderungen passt.
Eingangsspannung: Das HDR-15-5 akzeptiert einen breiten Eingangsspannungsbereich von 85 bis 264 VAC, was es weltweit einsetzbar macht. Egal, ob Sie es in Europa, Asien oder Amerika verwenden, Sie können sich auf eine zuverlässige Stromversorgung verlassen.
Ausgangsspannung: Die Ausgangsspannung beträgt stabilisierte 5 V DC, ideal für viele elektronische Geräte und Steuerungen.
Ausgangsstrom: Mit einem maximalen Ausgangsstrom von 2,4 A bietet das HDR-15-5 ausreichend Leistung für eine Vielzahl von Anwendungen.
Leistung: Die maximale Ausgangsleistung beträgt 12 W.
Effizienz: Dank modernster Schaltungstechnik erreicht das HDR-15-5 einen hohen Wirkungsgrad von bis zu 85 %, was den Energieverbrauch reduziert und die Umwelt schont.
Schutzfunktionen: Das HDR-15-5 ist mit umfangreichen Schutzfunktionen ausgestattet, die Ihre Geräte vor Schäden schützen. Dazu gehören:
- Kurzschlussschutz: Schaltet den Ausgang bei einem Kurzschluss automatisch ab.
- Überlastschutz: Begrenzt den Ausgangsstrom, um eine Überlastung zu verhindern.
- Überspannungsschutz: Schützt die angeschlossenen Geräte vor zu hoher Spannung.
- Übertemperaturschutz: Schaltet das Netzteil bei zu hoher Temperatur ab.
Zertifizierungen: Das MEANWELL HDR-15-5 erfüllt höchste Sicherheitsstandards und ist nach UL, CE, TUV und EAC zertifiziert. Dies garantiert Ihnen ein sicheres und zuverlässiges Produkt.
Abmessungen: Mit seinen kompakten Abmessungen von nur 17,5 x 90 x 54,5 mm passt das HDR-15-5 problemlos in jeden Schaltschrank.
Hier eine übersichtliche Tabelle mit den wichtigsten technischen Daten:
| Merkmal | Wert |
|---|---|
| Eingangsspannung | 85 – 264 VAC |
| Ausgangsspannung | 5 V DC |
| Ausgangsstrom | 2,4 A |
| Leistung | 12 W |
| Effizienz | 85 % |
| Schutzfunktionen | Kurzschluss, Überlast, Überspannung, Übertemperatur |
| Zertifizierungen | UL, CE, TUV, EAC |
| Abmessungen | 17,5 x 90 x 54,5 mm |
Anwendungsbereiche: Wo das MEANWELL HDR-15-5 zum Einsatz kommt
Die Vielseitigkeit des MEANWELL HDR-15-5 kennt kaum Grenzen. Dank seiner kompakten Bauweise, hohen Effizienz und umfangreichen Schutzfunktionen eignet es sich für eine Vielzahl von Anwendungen in den unterschiedlichsten Bereichen.
Gebäudeautomation
In der Gebäudeautomation ist eine zuverlässige Stromversorgung unerlässlich. Das HDR-15-5 versorgt Sensoren, Aktoren, Steuerungen und andere Komponenten mit der benötigten Energie. Ob für die Steuerung von Beleuchtung, Heizung, Lüftung oder Beschattung – das HDR-15-5 sorgt für einen reibungslosen Betrieb Ihrer Smart-Home-Anwendungen.
Industrielle Steuerung
Auch in der industriellen Steuerung ist eine stabile Stromversorgung von entscheidender Bedeutung. Das HDR-15-5 versorgt SPS-Steuerungen, HMI-Panels, Sensoren und andere Geräte mit der benötigten Energie. Dank seiner robusten Bauweise und der umfangreichen Schutzfunktionen ist es auch unter rauen Umgebungsbedingungen zuverlässig im Einsatz.
DIY-Projekte
Sie sind ein begeisterter Bastler und tüfteln gerne an eigenen Projekten? Dann ist das MEANWELL HDR-15-5 genau das Richtige für Sie. Ob für den Bau eines 3D-Druckers, einer CNC-Fräse oder einer anderen Maschine – das HDR-15-5 versorgt Ihre Geräte mit der benötigten Energie. Und dank seiner einfachen Installation ist es auch für Anfänger problemlos zu handhaben.
LED-Beleuchtung
Das HDR-15-5 eignet sich auch hervorragend für die Stromversorgung von LED-Beleuchtungssystemen. Ob für die Beleuchtung von Vitrinen, Regalen oder anderen Objekten – das HDR-15-5 sorgt für eine gleichmäßige und flackerfreie Beleuchtung.
Überwachungsanlagen
Eine zuverlässige Stromversorgung ist für Überwachungsanlagen unerlässlich. Das HDR-15-5 versorgt Überwachungskameras, Bewegungsmelder und andere Komponenten mit der benötigten Energie. So können Sie sich darauf verlassen, dass Ihre Überwachungsanlage jederzeit einsatzbereit ist.
Die Einsatzmöglichkeiten des MEANWELL HDR-15-5 sind nahezu unbegrenzt. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie die vielfältigen Anwendungsmöglichkeiten dieses kleinen Kraftpakets.
Vorteile des MEANWELL HDR-15-5 gegenüber anderen Netzteilen
Auf dem Markt gibt es eine Vielzahl von Netzteilen, aber das MEANWELL HDR-15-5 sticht durch seine einzigartigen Vorteile hervor. Hier sind einige Gründe, warum Sie sich für dieses Netzteil entscheiden sollten:
- Kompaktheit: Das HDR-15-5 ist extrem kompakt und spart wertvollen Platz im Schaltschrank.
- Effizienz: Mit einem Wirkungsgrad von bis zu 85 % ist das HDR-15-5 sehr energieeffizient und reduziert den Stromverbrauch.
- Zuverlässigkeit: MEANWELL ist bekannt für seine hochwertigen und zuverlässigen Produkte. Das HDR-15-5 ist keine Ausnahme.
- Schutzfunktionen: Das HDR-15-5 ist mit umfangreichen Schutzfunktionen ausgestattet, die Ihre Geräte vor Schäden schützen.
- Zertifizierungen: Das HDR-15-5 erfüllt höchste Sicherheitsstandards und ist nach UL, CE, TUV und EAC zertifiziert.
- Einfache Installation: Dank der Hutschienenmontage ist das HDR-15-5 einfach und schnell zu installieren.
- Geräuschloser Betrieb: Das lüfterlose Design sorgt für einen geräuschlosen Betrieb.
- Breiter Eingangsspannungsbereich: Das HDR-15-5 akzeptiert einen breiten Eingangsspannungsbereich von 85 bis 264 VAC, was es weltweit einsetzbar macht.
Im Vergleich zu herkömmlichen Netzteilen bietet das MEANWELL HDR-15-5 eine unschlagbare Kombination aus Leistung, Effizienz, Zuverlässigkeit und Sicherheit. Es ist die ideale Wahl für alle, die eine hochwertige und zuverlässige Stromversorgung suchen.
Installation und Inbetriebnahme: So einfach geht’s
Die Installation und Inbetriebnahme des MEANWELL HDR-15-5 ist denkbar einfach und auch für Anfänger problemlos zu bewerkstelligen. Befolgen Sie einfach die folgenden Schritte:
- Sicherheitshinweise beachten: Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Stromversorgung unterbrochen ist. Arbeiten Sie niemals unter Spannung!
- Montage auf der Hutschiene: Das HDR-15-5 wird einfach auf eine Standard-Hutschiene (DIN-Schiene) aufgeschnappt. Achten Sie darauf, dass das Netzteil fest sitzt.
- Anschluss der Eingangsspannung: Verbinden Sie die Netzspannung (85-264 VAC) mit den entsprechenden Klemmen am Netzteil. Achten Sie auf die korrekte Polarität (L = Phase, N = Neutralleiter, PE = Schutzleiter).
- Anschluss der Ausgangsspannung: Verbinden Sie die Geräte, die Sie mit Strom versorgen möchten, mit den Ausgangsklemmen des Netzteils. Achten Sie auch hier auf die korrekte Polarität (+ = Pluspol, – = Minuspol).
- Überprüfung: Bevor Sie die Stromversorgung wieder einschalten, überprüfen Sie noch einmal alle Anschlüsse, um sicherzustellen, dass alles korrekt verbunden ist.
- Inbetriebnahme: Schalten Sie die Stromversorgung wieder ein. Das HDR-15-5 sollte nun die angeschlossenen Geräte mit Strom versorgen.
Wichtiger Hinweis: Die Installation sollte nur von qualifiziertem Fachpersonal durchgeführt werden. Bei unsachgemäßer Installation besteht die Gefahr von Stromschlägen und Schäden an den Geräten.
Mit seiner einfachen Installation und Inbetriebnahme ist das MEANWELL HDR-15-5 die perfekte Wahl für alle, die eine unkomplizierte und zuverlässige Stromversorgung suchen.
FAQ – Häufig gestellte Fragen zum MEANWELL HDR-15-5
Welche Eingangsspannung benötigt das MEANWELL HDR-15-5?
Das MEANWELL HDR-15-5 kann mit einer Eingangsspannung von 85 bis 264 VAC betrieben werden und ist somit weltweit einsetzbar.
Welche Ausgangsspannung und welchen Strom liefert das HDR-15-5?
Das HDR-15-5 liefert eine stabilisierte Ausgangsspannung von 5 V DC und einen maximalen Ausgangsstrom von 2,4 A.
Ist das MEANWELL HDR-15-5 für den Einsatz im Freien geeignet?
Nein, das MEANWELL HDR-15-5 ist nicht für den Einsatz im Freien geeignet. Es ist für den Einsatz in Innenräumen konzipiert.
Welche Schutzfunktionen hat das HDR-15-5?
Das HDR-15-5 ist mit folgenden Schutzfunktionen ausgestattet: Kurzschlussschutz, Überlastschutz, Überspannungsschutz und Übertemperaturschutz.
Welche Zertifizierungen hat das MEANWELL HDR-15-5?
Das HDR-15-5 ist nach UL, CE, TUV und EAC zertifiziert und erfüllt somit höchste Sicherheitsstandards.
Wie wird das HDR-15-5 montiert?
Das HDR-15-5 wird auf einer Standard-Hutschiene (DIN-Schiene) montiert.
Ist das MEANWELL HDR-15-5 lüfterlos?
Ja, das MEANWELL HDR-15-5 ist lüfterlos und arbeitet daher geräuschlos.
Kann ich das HDR-15-5 auch für andere Spannungen verwenden?
Nein, das HDR-15-5 ist speziell für eine Ausgangsspannung von 5 V DC ausgelegt. Wenn Sie eine andere Spannung benötigen, sollten Sie ein anderes Netzteil wählen.
Wo kann ich das Datenblatt für das MEANWELL HDR-15-5 herunterladen?
Das Datenblatt für das MEANWELL HDR-15-5 können Sie auf der Website des Herstellers MEANWELL oder auf unserer Produktseite herunterladen.
Was mache ich, wenn das HDR-15-5 nicht funktioniert?
Überprüfen Sie zunächst die Eingangsspannung und die Ausgangsspannung. Stellen Sie sicher, dass alle Anschlüsse korrekt verbunden sind. Wenn das Netzteil immer noch nicht funktioniert, wenden Sie sich an unseren Kundenservice oder an einen qualifizierten Elektriker.
Wie lange ist die Garantie auf das MEANWELL HDR-15-5?
Auf das MEANWELL HDR-15-5 gewährt der Hersteller eine Garantie von 3 Jahren.
Kann ich das MEANWELL HDR-15-5 dimmen?
Nein, das MEANWELL HDR-15-5 ist nicht dimmbar.
Ist das HDR-15-5 auch für den medizinischen Bereich geeignet?
Nein, das MEANWELL HDR-15-5 ist nicht für den Einsatz im medizinischen Bereich zugelassen. Für medizinische Anwendungen benötigen Sie spezielle Netzteile, die den entsprechenden Normen entsprechen.
Kann ich mehrere HDR-15-5 parallel schalten, um den Ausgangsstrom zu erhöhen?
Nein, das MEANWELL HDR-15-5 ist nicht für die Parallelschaltung ausgelegt. Wenn Sie einen höheren Ausgangsstrom benötigen, sollten Sie ein Netzteil mit einer höheren Leistung wählen.
