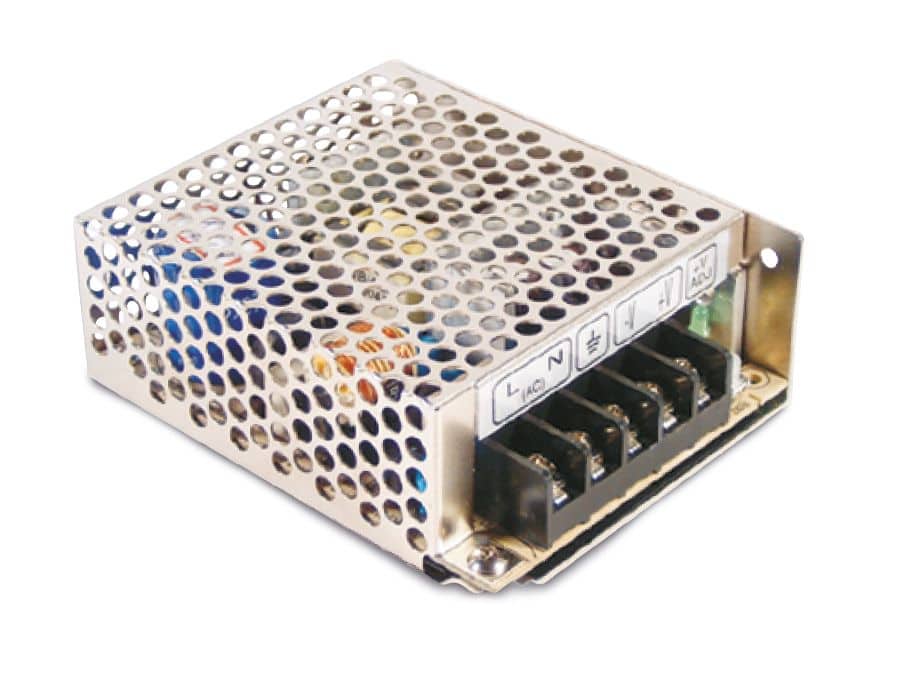

Entdecken Sie das Herzstück zuverlässiger Stromversorgung für Ihre Projekte: Das MEANWELL Schaltnetzteil RS-35-24. Dieses kompakte und leistungsstarke Netzteil liefert konstante 24 V mit bis zu 1,5 A, um Ihre elektronischen Geräte und Anwendungen sicher und effizient mit Energie zu versorgen. Ob für industrielle Automatisierung, LED-Beleuchtung, Modellbau oder anspruchsvolle Heimwerkerprojekte – das RS-35-24 ist die ideale Wahl für eine stabile und langlebige Stromversorgung.
Zuverlässigkeit und Leistung vereint: Das MEANWELL RS-35-24 im Detail
Das MEANWELL RS-35-24 ist mehr als nur ein Netzteil; es ist ein Versprechen für Stabilität, Effizienz und Langlebigkeit. MEANWELL, ein weltweit führender Hersteller von Schaltnetzteilen, steht für höchste Qualität und innovative Technologie. Mit dem RS-35-24 erhalten Sie ein Produkt, auf das Sie sich verlassen können, selbst unter anspruchsvollen Bedingungen.
Technische Daten im Überblick
Hier finden Sie die wichtigsten technischen Daten des MEANWELL RS-35-24 im Überblick:
| Eigenschaft | Wert |
|---|---|
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom | 1,5 A |
| Ausgangsleistung | 36 W |
| Eingangsspannung | 85 – 264 V AC |
| Frequenzbereich | 47 – 63 Hz |
| Wirkungsgrad | Bis zu 84% |
| Schutzfunktionen | Kurzschlussschutz, Überlastschutz, Überspannungsschutz |
| Betriebstemperaturbereich | -20°C bis +70°C |
| Abmessungen | 99 x 82 x 36 mm |
| Gewicht | 240 g |
| Sicherheitsstandards | UL, CUL, TUV, CB, CE |
Warum das MEANWELL RS-35-24 die richtige Wahl ist
Die Entscheidung für das richtige Netzteil ist entscheidend für den Erfolg Ihrer Projekte. Das MEANWELL RS-35-24 bietet Ihnen zahlreiche Vorteile, die es von anderen Netzteilen abheben:
- Hohe Zuverlässigkeit: MEANWELL ist bekannt für seine robusten und langlebigen Produkte. Das RS-35-24 ist sorgfältig konstruiert und getestet, um eine lange Lebensdauer und einen zuverlässigen Betrieb zu gewährleisten.
- Effiziente Energieversorgung: Mit einem Wirkungsgrad von bis zu 84% wandelt das RS-35-24 die Eingangsleistung effizient in Ausgangsleistung um. Das spart Energie und reduziert die Wärmeentwicklung.
- Umfassende Schutzfunktionen: Das Netzteil verfügt über integrierte Schutzmechanismen gegen Kurzschluss, Überlast und Überspannung. So sind Ihre angeschlossenen Geräte optimal geschützt.
- Kompakte Bauweise: Dank seiner kompakten Abmessungen lässt sich das RS-35-24 problemlos in Ihre Projekte integrieren, auch wenn wenig Platz zur Verfügung steht.
- Universeller Einsatzbereich: Ob für industrielle Anwendungen, LED-Beleuchtung, Modellbau oder Heimwerkerprojekte – das RS-35-24 ist vielseitig einsetzbar und bietet eine stabile Stromversorgung für eine Vielzahl von Anwendungen.
- Einfache Installation: Das Netzteil verfügt über Schraubklemmen für eine einfache und sichere Installation.
- Zertifizierungen: Das RS-35-24 erfüllt zahlreiche internationale Sicherheitsstandards wie UL, CUL, TUV, CB und CE. Dies garantiert Ihnen ein Produkt, das höchsten Qualitätsansprüchen genügt.
Anwendungsbereiche: Wo das MEANWELL RS-35-24 glänzt
Das MEANWELL RS-35-24 ist ein echtes Multitalent und eignet sich für eine breite Palette von Anwendungen. Lassen Sie sich von den vielfältigen Einsatzmöglichkeiten inspirieren:
- Industrielle Automatisierung: In der Industrie ist eine zuverlässige Stromversorgung unerlässlich. Das RS-35-24 versorgt Sensoren, Aktoren, Steuerungen und andere Komponenten mit stabiler Energie.
- LED-Beleuchtung: Ob für LED-Streifen, LED-Module oder LED-Panels – das RS-35-24 bietet eine ideale Stromversorgung für Ihre LED-Beleuchtungsprojekte. Dank seiner hohen Effizienz sparen Sie Energie und verlängern die Lebensdauer Ihrer LEDs.
- Modellbau: Im Modellbau ist Präzision und Zuverlässigkeit gefragt. Das RS-35-24 versorgt Motoren, Servos, Empfänger und andere Komponenten mit der benötigten Energie.
- Heimwerkerprojekte: Ob für den Bau einer intelligenten Haussteuerung, die Stromversorgung von Überwachungskameras oder die Realisierung eigener Elektronikprojekte – das RS-35-24 ist ein zuverlässiger Partner für Ihre kreativen Ideen.
- Schilder und Displays: Das RS-35-24 ist ideal für die Stromversorgung von digitalen Schildern, LED-Displays und Werbetafeln, die eine zuverlässige und gleichmäßige Leistung benötigen.
- 3D-Drucker: Eine stabile Stromversorgung ist entscheidend für den reibungslosen Betrieb eines 3D-Druckers. Das RS-35-24 sorgt für eine konstante Spannung und schützt die empfindliche Elektronik.
- Überwachungssysteme: Verlassen Sie sich auf das RS-35-24, um Ihre Überwachungskameras, Sensoren und Aufzeichnungsgeräte zuverlässig mit Strom zu versorgen, damit Ihr Sicherheitssystem jederzeit einsatzbereit ist.
Ein Blick auf die Details: Die besonderen Merkmale des RS-35-24
Das MEANWELL RS-35-24 überzeugt nicht nur durch seine technischen Daten, sondern auch durch seine durchdachten Details:
- Naturkonvektionskühlung: Das Netzteil wird durch natürliche Konvektion gekühlt, was einen geräuschlosen Betrieb ermöglicht.
- Hohe Betriebstemperatur: Das RS-35-24 kann in einem breiten Temperaturbereich von -20°C bis +70°C betrieben werden.
- LED-Anzeige: Eine integrierte LED-Anzeige signalisiert den Betriebszustand des Netzteils.
- Schraubklemmen: Die Schraubklemmen ermöglichen eine einfache und sichere Verbindung der Eingangs- und Ausgangsleitungen.
- Langlebigkeit: Dank hochwertiger Komponenten und einer robusten Bauweise ist das RS-35-24 auf eine lange Lebensdauer ausgelegt.
So installieren Sie das MEANWELL RS-35-24 richtig
Die Installation des MEANWELL RS-35-24 ist denkbar einfach. Beachten Sie jedoch unbedingt die folgenden Sicherheitshinweise:
- Sicherheit geht vor: Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, bevor Sie mit der Installation beginnen.
- Eingangsspannung prüfen: Vergewissern Sie sich, dass die Eingangsspannung des Netzteils (85-264 V AC) mit der Netzspannung übereinstimmt.
- Korrekte Verdrahtung: Schließen Sie die Eingangs- und Ausgangsleitungen gemäß den auf dem Netzteil angegebenen Polaritäten an. Achten Sie auf eine korrekte Erdung.
- Sichere Befestigung: Befestigen Sie das Netzteil sicher an einem geeigneten Ort.
- Belüftung beachten: Achten Sie auf eine ausreichende Belüftung des Netzteils, um eine Überhitzung zu vermeiden.
- Funktionsprüfung: Schalten Sie die Stromversorgung ein und prüfen Sie, ob das Netzteil ordnungsgemäß funktioniert.
Sicherheitshinweise für den Betrieb des RS-35-24
Um einen sicheren und zuverlässigen Betrieb des MEANWELL RS-35-24 zu gewährleisten, beachten Sie bitte die folgenden Sicherheitshinweise:
- Überlastung vermeiden: Betreiben Sie das Netzteil nicht über seiner maximalen Ausgangsleistung von 36 W.
- Kurzschlüsse vermeiden: Vermeiden Sie Kurzschlüsse am Ausgang des Netzteils.
- Feuchtigkeit vermeiden: Setzen Sie das Netzteil keiner Feuchtigkeit oder direkter Sonneneinstrahlung aus.
- Reparaturen nur durch Fachpersonal: Reparaturen am Netzteil dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
- Regelmäßige Prüfung: Überprüfen Sie das Netzteil regelmäßig auf Beschädigungen und Verschleiß.
FAQ: Häufig gestellte Fragen zum MEANWELL RS-35-24
Welche Eingangsspannung kann das MEANWELL RS-35-24 verarbeiten?
Das MEANWELL RS-35-24 kann eine Eingangsspannung von 85 bis 264 V AC verarbeiten und ist somit weltweit einsetzbar.
Welche Schutzfunktionen bietet das Netzteil?
Das RS-35-24 verfügt über integrierte Schutzfunktionen gegen Kurzschluss, Überlast und Überspannung, um Ihre angeschlossenen Geräte optimal zu schützen.
Kann ich das Netzteil auch im Freien verwenden?
Das RS-35-24 ist nicht für den Einsatz im Freien geeignet, da es nicht vor Feuchtigkeit und Witterungseinflüssen geschützt ist. Verwenden Sie für Außenanwendungen ein geeignetes, wasserdichtes Netzteil.
Wie kann ich die Ausgangsspannung des Netzteils überprüfen?
Die Ausgangsspannung des RS-35-24 ist fest auf 24 V DC eingestellt und kann nicht verändert werden. Sie können die Spannung mit einem Multimeter überprüfen, indem Sie die Messspitzen an die Ausgangsklemmen des Netzteils anschließen.
Was bedeutet die LED-Anzeige am Netzteil?
Die LED-Anzeige am RS-35-24 signalisiert den Betriebszustand des Netzteils. Leuchtet die LED, ist das Netzteil aktiv und liefert Strom. Wenn die LED nicht leuchtet, ist das Netzteil entweder nicht mit Strom versorgt oder es liegt ein Fehler vor.
Kann ich mehrere RS-35-24 parallel schalten, um einen höheren Strom zu erhalten?
Es wird generell nicht empfohlen, mehrere RS-35-24 Netzteile parallel zu schalten, da dies zu Problemen mit der Lastverteilung und potenziellen Schäden an den Netzteilen führen kann. Für Anwendungen, die einen höheren Strom benötigen, sollten Sie ein einzelnes Netzteil mit ausreichender Leistung verwenden.
Welche Zertifizierungen hat das MEANWELL RS-35-24?
Das RS-35-24 erfüllt zahlreiche internationale Sicherheitsstandards wie UL, CUL, TUV, CB und CE. Dies garantiert Ihnen ein Produkt, das höchsten Qualitätsansprüchen genügt.
Wie lange ist die Lebensdauer des MEANWELL RS-35-24?
Die Lebensdauer des MEANWELL RS-35-24 hängt von verschiedenen Faktoren ab, wie z.B. der Umgebungstemperatur, der Belastung und den Betriebsbedingungen. Unter normalen Betriebsbedingungen kann das Netzteil jedoch eine Lebensdauer von mehreren Jahren erreichen.
Wo finde ich das Datenblatt für das MEANWELL RS-35-24?
Das Datenblatt für das MEANWELL RS-35-24 finden Sie auf der Website des Herstellers MEANWELL oder auf den Produktseiten vieler Online-Händler.
Was mache ich, wenn das Netzteil defekt ist?
Wenn das Netzteil defekt ist, sollten Sie es nicht selbst reparieren, sondern sich an einen qualifizierten Fachmann oder den Kundenservice des Händlers wenden, bei dem Sie das Netzteil gekauft haben. Versuchen Sie niemals, das Netzteil zu öffnen oder zu manipulieren, da dies zu gefährlichen Situationen führen kann.
