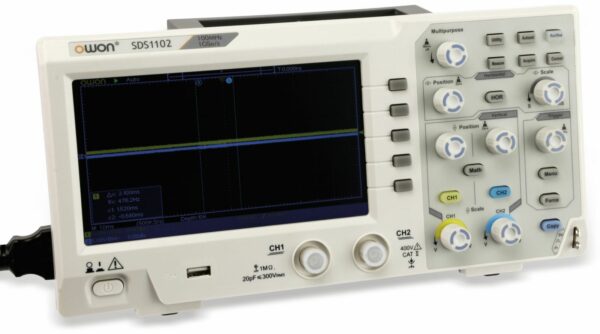

OWON LCD Speicher-Oszilloskop SDS1102: Ihr Präziser Partner für Signalanalysen
Das OWON LCD Speicher-Oszilloskop SDS1102 ist ein leistungsstarkes Werkzeug für alle, die präzise Messungen und tiefgehende Analysen elektrischer Signale benötigen. Mit seinen zwei Kanälen und einer Bandbreite von 100 MHz bietet es professionellen Anwendern, Hobbyisten und Bildungseinrichtungen die Zuverlässigkeit und Funktionalität, die für anspruchsvolle Projekte erforderlich ist.
Präzision und Leistung für Ihre Projekte
Wenn Sie auf der Suche nach einem verlässlichen Oszilloskop sind, das sowohl in der Entwicklungsphase als auch bei der Fehlerbehebung überzeugt, dann ist das OWON SDS1102 die ideale Wahl. Seine intuitive Bedienung, kombiniert mit fortschrittlichen Messfunktionen, macht es zu einem unverzichtbaren Bestandteil Ihrer technischen Ausrüstung. Sie werden die Klarheit der Darstellung und die Geschwindigkeit der Signalverarbeitung schnell zu schätzen wissen, wenn es darum geht, komplexe Schaltungen zu verstehen und zu optimieren.
Herausragende Merkmale des OWON SDS1102
Das OWON SDS1102 zeichnet sich durch eine Reihe von Merkmalen aus, die es zu einem Spitzenprodukt in seiner Klasse machen. Die hohe Abtastrate und die Auflösung sorgen für detailgetreue Darstellungen, während die verschiedenen Trigger-Modi Ihnen die volle Kontrolle über die Signal erfassung geben. Die Integration von USB-Konnektivität ermöglicht zudem eine einfache Datensicherung und -übertragung, was den Workflow erheblich erleichtert.
- Zwei unabhängige Kanäle: Ermöglichen den gleichzeitigen Vergleich und die Analyse mehrerer Signale, was für die Fehlersuche und das Verständnis von Signalinteraktionen unerlässlich ist.
- 100 MHz Bandbreite: Bietet ausreichende Leistungsfähigkeit für eine breite Palette von Anwendungen, von der Audioelektronik bis hin zu einfachen digitalen Schaltungen.
- Hohe Abtastrate: Mit einer maximalen Abtastrate von 1 GSa/s werden selbst schnelle Signaländerungen akkurat erfasst und dargestellt.
- Großes LCD-Display: Das helle und klare 7-Zoll-Farbdisplay ermöglicht eine hervorragende Sichtbarkeit der Messergebnisse, auch bei unterschiedlichen Lichtverhältnissen.
- Umfangreiche Trigger-Funktionen: Unterstützt Edge-, Video-, Pulsweiten-, alternierende und Neigungs-Trigger, um Signale präzise zu erfassen.
- Automatische Messfunktionen: Schnelle Ermittlung wichtiger Signalparameter wie Vpp, Vmax, Vmin, Vavg, Vrms, Frequenz und Periode per Knopfdruck.
- Speicher- und Wiedergabefunktion: Speichern Sie bis zu 10 Wellenformen für spätere Vergleiche und Analysen.
- USB-Anschluss: Ermöglicht die einfache Übertragung von Messdaten auf einen PC zur Dokumentation und Weiterverarbeitung.
- Kompaktes und robustes Design: Ideal für den Einsatz im Labor, in Werkstätten oder im Außendienst.
Technische Spezifikationen im Detail
Die technischen Daten des OWON SDS1102 sind darauf ausgelegt, Ihren professionellen Anforderungen gerecht zu werden. Die sorgfältige Auswahl der Komponenten und die präzise Fertigung garantieren eine hohe Genauigkeit und Langzeitstabilität Ihrer Messungen. Sie erhalten ein Gerät, das Sie bei Ihrer täglichen Arbeit zuverlässig unterstützt.
| Merkmal | Spezifikation |
|---|---|
| Modell | OWON SDS1102 |
| Kanäle | 2 |
| Bandbreite | 100 MHz |
| Abtastrate (maximal) | 1 GSa/s |
| Vertikale Auflösung | 8 Bit |
| Vertikale Empfindlichkeit | 5 mV/Div – 10V/Div |
| Speichertiefe | 10M |
| Anstiegszeit | ≤ 3.5 ns |
| Trigger-Modi | Edge, Video, Puls, alternierend, Neigung |
| Signal-Messergebnisse | Vpp, Vmax, Vmin, Vavg, Vrms, Frequenz, Periode, Pulsbreite, Duty Cycle, Amplitude, Über- und Unterschwingen, Glitches |
| Display | 7-Zoll-Farb-TFT-LCD |
| Schnittstellen | USB |
| Stromversorgung | Netzteil (im Lieferumfang enthalten) |
Anwendungsbereiche – Wo das OWON SDS1102 glänzt
Ob in der Ausbildung, der Forschung und Entwicklung oder bei der Wartung von elektronischen Geräten – das OWON SDS1102 erweist sich als vielseitiges und leistungsfähiges Werkzeug. Seine Benutzerfreundlichkeit erleichtert auch Einsteigern den Zugang zur Welt der Oszilloskop-Messungen, während fortgeschrittene Nutzer die Tiefe der Funktionen und die Präzision der Ergebnisse zu schätzen wissen.
- Ausbildung und Lehre: Ideal für Universitäten und Schulen zur Vermittlung grundlegender und fortgeschrittener Konzepte der Elektrotechnik und Elektronik. Studierende können komplexe Schaltungen visualisieren und verstehen lernen.
- Forschung und Entwicklung: Unterstützt Ingenieure bei der Analyse und Optimierung von Prototypen, der Fehlersuche in Schaltungen und der Verifizierung von Designs in verschiedenen elektronischen Disziplinen.
- Service und Wartung: Ermöglicht schnelle und präzise Diagnosen an einer Vielzahl von elektronischen Geräten, von industriellen Steuerungen bis hin zu Konsumerelektronik.
- Hobby-Elektronik: Eine exzellente Wahl für anspruchsvolle Hobbyisten, die ihre Projekte auf ein neues Level heben und tiefere Einblicke in die Funktionsweise ihrer Schaltungen gewinnen möchten.
- Digitale Schaltungstests: Die Fähigkeit, schnelle digitale Signale zu erfassen und zu analysieren, macht es zu einem wertvollen Werkzeug für Entwickler digitaler Systeme.
Bedienung und Handhabung – Mühelose Messungen
Das Design des OWON SDS1102 legt großen Wert auf Benutzerfreundlichkeit. Die übersichtliche Anordnung der Bedienelemente und die klare Menüstruktur ermöglichen eine schnelle Einarbeitung. Sie werden die intuitive Bedienung schnell zu schätzen wissen, die es Ihnen erlaubt, sich auf das Wesentliche zu konzentrieren: Ihre Messungen.
- Intuitive Benutzeroberfläche: Klare Beschriftung der Tasten und eine logisch aufgebaute Menüstruktur reduzieren die Lernkurve erheblich.
- Dedizierte Tasten für häufige Funktionen: Schneller Zugriff auf wichtige Einstellungen wie Skalierung, Trigger und automatische Messungen.
- Umfassende Auto-Setup-Funktion: Findet automatisch die optimalen Einstellungen für die meisten Signale und spart Ihnen so wertvolle Zeit.
- Mehrsprachige Menüführung: Bietet Flexibilität und Komfort für Anwender aus verschiedenen Regionen.
- Gute Lesbarkeit des Displays: Das helle 7-Zoll-Farbdisplay mit hoher Auflösung sorgt für eine klare Darstellung der Wellenformen und Messwerte, auch bei ungünstigen Lichtverhältnissen.
Optimale Konnektivität für Ihre Arbeitsabläufe
Die Integration des USB-Anschlusses ist ein entscheidender Vorteil des OWON SDS1102. Sie eröffnet Ihnen neue Möglichkeiten zur Datensicherung und -analyse, was den gesamten Messprozess effizienter gestaltet. So können Sie Ihre Ergebnisse problemlos dokumentieren und mit Kollegen oder in Berichten teilen.
- USB-Speicherstick-Unterstützung: Ermöglicht das direkte Speichern von Wellenformen und Screenshots auf einem externen USB-Speichergerät für eine einfache Weiterverarbeitung.
- PC-Konnektivität: Über die USB-Schnittstelle können Sie das Oszilloskop mit Ihrem Computer verbinden, um Daten zu übertragen und die Geräteeinstellungen aus der Ferne zu steuern (Software ggf. separat erhältlich oder zum Download verfügbar).
- Standardisierte Schnittstelle: Der USB-Anschluss entspricht Industriestandards, was die Kompatibilität mit einer Vielzahl von Computern und Betriebssystemen sicherstellt.
- Vereinfachte Dokumentation: Die Möglichkeit, Messdaten einfach zu exportieren, optimiert Ihren Dokumentationsprozess und spart Zeit bei der Erstellung von Berichten.
FAQ – Häufig gestellte Fragen zu OWON LCD Speicher-Oszilloskop SDS1102, 2-Kanal, 100 MHz, USB
Was ist die Hauptanwendung des OWON SDS1102 Oszilloskops?
Das OWON SDS1102 Oszilloskop ist primär für die Analyse, Messung und Fehlerbehebung elektrischer Signale in einer Vielzahl von elektronischen Anwendungen konzipiert. Es eignet sich hervorragend für Bildungszwecke, Forschung und Entwicklung, Service-Techniker und anspruchsvolle Hobby-Elektroniker.
Ist das Oszilloskop für Anfänger geeignet?
Ja, das OWON SDS1102 ist dank seiner intuitiven Benutzeroberfläche, der Auto-Setup-Funktion und der klaren Darstellung der Messergebnisse auch für Anfänger gut geeignet. Dennoch bietet es auch fortgeschrittenen Nutzern die benötigte Tiefe und Präzision.
Wie wichtig ist die 100 MHz Bandbreite für meine Messungen?
Die 100 MHz Bandbreite des Oszilloskops ist wichtig, um Signale mit Frequenzen bis zu diesem Wert korrekt und ohne signifikante Verzerrungen oder Dämpfung darstellen zu können. Für viele Standardanwendungen in der Elektronik und Elektrotechnik ist dies eine ausreichende Bandbreite, um sowohl langsame als auch mittelschnelle Signale präzise zu analysieren.
Welche Vorteile bietet die USB-Konnektivität dieses Oszilloskops?
Die USB-Konnektivität ermöglicht es Ihnen, Wellenformen und Messdaten einfach auf einen USB-Speicherstick zu speichern oder sie auf Ihren Computer zu übertragen. Dies erleichtert die Dokumentation, Analyse und das Teilen von Messergebnissen erheblich und ist ein wichtiger Vorteil für professionelle Arbeitsabläufe.
Kann ich mit dem OWON SDS1102 auch digitale Signale messen?
Ja, das Oszilloskop ist auch für die Messung von digitalen Signalen geeignet. Die Bandbreite von 100 MHz und die hohe Abtastrate ermöglichen die Erfassung und Analyse von schnellen digitalen Impulsen und Taktsignalen. Die Trigger-Funktionen helfen dabei, spezifische Zustände in digitalen Schaltungen zu erfassen.
Wie unterscheidet sich das SDS1102 von anderen Oszilloskopen mit ähnlicher Bandbreite?
Das SDS1102 zeichnet sich durch eine gute Balance aus Leistung, Funktionalität und Benutzerfreundlichkeit aus. Besonderheiten sind oft die Speicher tiefe von 10M, das helle 7-Zoll-Farbdisplay und die umfassenden automatischen Messfunktionen, die es zu einer attraktiven Wahl im mittleren Preissegment machen.
Bietet das Oszilloskop auch erweiterte Trigger-Optionen für komplexe Signale?
Ja, das OWON SDS1102 unterstützt eine Reihe von Trigger-Modi, darunter Edge-, Video-, Puls-, alternierende und Neigungs-Trigger. Diese Vielfalt an Trigger-Optionen ist entscheidend, um auch komplexe und zeitkritische Signalereignisse zuverlässig zu erfassen und zu isolieren.
