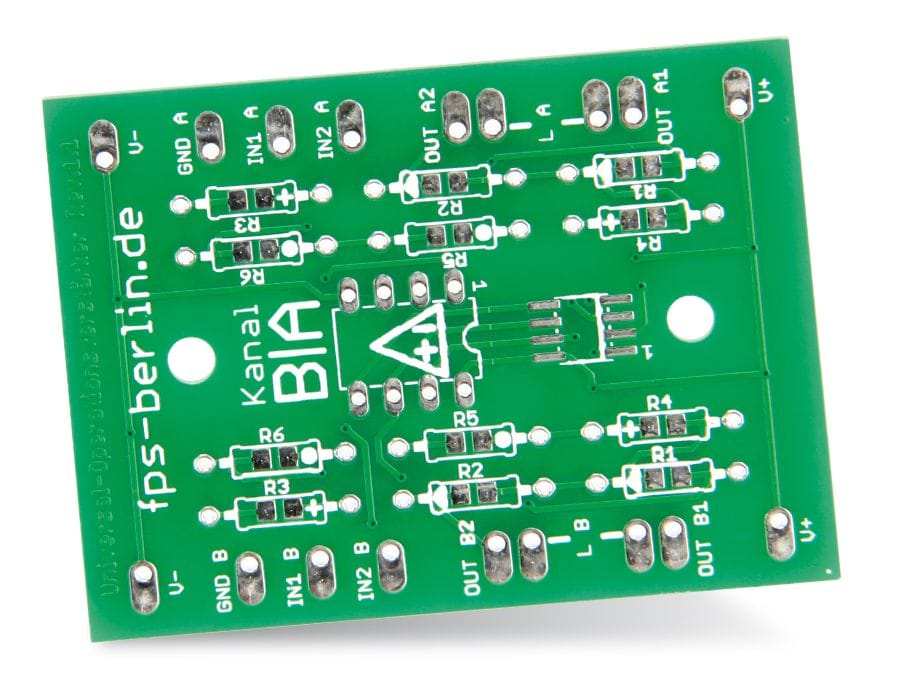

Platine Universal-Operationsverstärker

Träumst Du davon, Deine eigenen elektronischen Schaltungen zu entwerfen und zu realisieren? Möchtest Du die faszinierende Welt der Verstärkertechnik erkunden und Deine kreativen Ideen in greifbare Ergebnisse umsetzen? Dann ist unsere Universal-Operationsverstärker-Platine genau das Richtige für Dich!

Die Eintrittskarte in die Welt der Elektronik-Entwicklung

Diese Platine ist mehr als nur ein Stück Leiterplatte – sie ist Deine persönliche Einladung, die unendlichen Möglichkeiten der analogen Schaltungstechnik zu entdecken. Egal, ob Du ein erfahrener Elektronik-Enthusiast bist oder gerade erst Deine ersten Schritte in diesem spannenden Feld wagst, unsere Universal-Operationsverstärker-Platine bietet Dir die perfekte Grundlage für Deine Projekte.

Stell Dir vor, Du entwickelst Deinen eigenen Audioverstärker, der Deine Lieblingsmusik in kristallklarer Qualität wiedergibt. Oder Du baust einen präzisen Sensor, der Umweltdaten erfasst und Dir wertvolle Informationen liefert. Mit unserer Platine sind Deiner Fantasie keine Grenzen gesetzt.

Warum diese Platine? Die Vorteile im Überblick

Wir haben bei der Entwicklung dieser Platine größten Wert auf Flexibilität, Benutzerfreundlichkeit und hochwertige Materialien gelegt. Das Ergebnis ist ein Produkt, das Dich begeistern wird:

• Universelle Einsatzmöglichkeiten: Die Platine ist für eine Vielzahl von Operationsverstärkern (Op-Amps) geeignet, sodass Du den für Dein Projekt optimalen Chip auswählen kannst.
• Einfache Handhabung: Dank der übersichtlichen Anordnung der Bauteile und der klaren Beschriftung ist die Platine auch für Anfänger leicht zu bestücken und zu verdrahten.
• Hochwertige Materialien: Wir verwenden ausschließlich hochwertige Leiterplattenmaterialien und Bauteile, um eine lange Lebensdauer und zuverlässige Funktion zu gewährleisten.
• Flexibles Design: Die Platine bietet ausreichend Platz für zusätzliche Bauteile und Modifikationen, sodass Du Deine Schaltungen individuell anpassen kannst.
• Lötfreundlich: Die großzügigen Lötpads ermöglichen ein einfaches und sauberes Löten der Bauteile.

Mit unserer Universal-Operationsverstärker-Platine sparst Du wertvolle Zeit und Mühe bei der Entwicklung Deiner Schaltungen. Du musst keine eigenen Platinen entwerfen und herstellen lassen – stattdessen kannst Du Dich voll und ganz auf die kreative Gestaltung Deiner Projekte konzentrieren.

Technische Details, die überzeugen

Um Dir einen detaillierten Einblick in die technischen Eigenschaften unserer Platine zu geben, haben wir die wichtigsten Spezifikationen in einer übersichtlichen Tabelle zusammengefasst:

Merkmal	Beschreibung
Platinenmaterial	FR-4, doppelseitig
Platinenstärke	1.6 mm
Oberflächenbeschichtung	HAL (Hot Air Leveling), bleifrei
Abmessungen	Ca. 50 mm x 75 mm
Anzahl der Op-Amp-Sockel	1
Geeignete Op-Amp-Gehäuse	DIP-8
Spannungsversorgung	Geeignet für Single-Supply- und Dual-Supply-Betrieb
Zusätzliche Lötpunkte	Vorhanden für Kondensatoren, Widerstände und andere Bauteile
Beschriftung	Klare Beschriftung der Bauteile und Anschlüsse

Diese technischen Details unterstreichen die hohe Qualität und die durchdachte Konstruktion unserer Universal-Operationsverstärker-Platine. Sie ist die ideale Grundlage für anspruchsvolle Elektronikprojekte, die höchste Präzision und Zuverlässigkeit erfordern.

Entdecke die unendlichen Möglichkeiten

Mit dieser Platine kannst Du eine Vielzahl von Schaltungen realisieren, darunter:

• Verstärker: Baue Audioverstärker, Instrumentenverstärker, Operationsverstärker-basierte Verstärkerschaltungen und mehr.
• Filter: Entwirf aktive Filter für Audioanwendungen, Signalverarbeitung und Messdatenerfassung.
• Oszillatoren: Erzeuge Sinus-, Rechteck- und Dreiecksignale für Testzwecke oder zur Ansteuerung anderer Schaltungen.
• Komparatoren: Vergleiche Spannungen und realisiere Schwellwertschalter oder Hysterese-Schaltungen.
• Stromquellen: Baue präzise Stromquellen für Laboranwendungen oder zur Ansteuerung von LEDs.
• Signalwandler: Wandle Signale von einer Form in eine andere um, z.B. von Strom in Spannung oder von Spannung in Frequenz.

Die Möglichkeiten sind nahezu unbegrenzt. Lass Deiner Kreativität freien Lauf und entdecke die faszinierende Welt der analogen Schaltungstechnik!

Anwendungsbeispiele, die inspirieren

Um Dir noch mehr Inspiration zu geben, möchten wir Dir einige konkrete Anwendungsbeispiele vorstellen, die Du mit unserer Universal-Operationsverstärker-Platine realisieren kannst:

• Präzisions-Thermometer: Messe Temperaturen mit hoher Genauigkeit mithilfe eines Thermistors und einer Operationsverstärker-Schaltung.
• Lichtsensor: Erfasse die Helligkeit in Deiner Umgebung und steuere Beleuchtungssysteme oder Alarmanlagen.
• Feuchtigkeitssensor: Messe die Luftfeuchtigkeit und überwache das Raumklima.
• Drucksensor: Erfasse den Druck in einem System und steuere Pumpen oder Ventile.
• Bioverstärker: Verstärke schwache biologische Signale wie EKG oder EMG für medizinische Anwendungen oder Forschungsprojekte.

Diese Beispiele sind nur ein kleiner Ausschnitt der unzähligen Anwendungsmöglichkeiten unserer Universal-Operationsverstärker-Platine. Sie sollen Dir zeigen, wie Du mit dieser Platine Deine eigenen Ideen in innovative Produkte und Lösungen verwandeln kannst.

So einfach geht’s: Schritt für Schritt zum Erfolg

Die Inbetriebnahme unserer Universal-Operationsverstärker-Platine ist denkbar einfach. Befolge einfach diese Schritte:

1. Bauteile auswählen: Wähle den passenden Operationsverstärker und die benötigten Widerstände, Kondensatoren und andere Bauteile für Dein Projekt aus.
2. Bauteile bestücken: Stecke die Bauteile in die entsprechenden Löcher auf der Platine und löte sie fest.
3. Verdrahtung vornehmen: Verbinde die Bauteile gemäß Deinem Schaltplan mit Drähten oder Jumpern.
4. Spannungsversorgung anschließen: Schließe die Spannungsversorgung an die entsprechenden Anschlüsse der Platine an.
5. Testen und optimieren: Teste Deine Schaltung und optimiere die Bauteilwerte, um die gewünschte Leistung zu erzielen.

Mit etwas Übung wirst Du schnell zum Experten in der analogen Schaltungstechnik und kannst Deine eigenen komplexen Schaltungen entwerfen und realisieren.

Wichtige Hinweise für den optimalen Einsatz

Um sicherzustellen, dass Du das volle Potenzial unserer Universal-Operationsverstärker-Platine ausschöpfst, möchten wir Dir noch einige wichtige Hinweise geben:

• Sicherheitshinweise beachten: Arbeite stets vorsichtig und beachte die geltenden Sicherheitsvorschriften für den Umgang mit elektronischen Bauteilen und Werkzeugen.
• Datenblätter konsultieren: Informiere Dich vor der Verwendung eines Operationsverstärkers über dessen technische Daten und Spezifikationen.
• Geeignete Spannungsversorgung verwenden: Stelle sicher, dass die verwendete Spannungsversorgung den Anforderungen des Operationsverstärkers entspricht.
• Richtige Bauteilwerte wählen: Wähle die Bauteilwerte sorgfältig aus, um die gewünschte Funktion der Schaltung zu gewährleisten.
• Saubere Lötverbindungen herstellen: Achte auf saubere und zuverlässige Lötverbindungen, um Kurzschlüsse und Fehlfunktionen zu vermeiden.

Wenn Du diese Hinweise beachtest, steht Deinem Erfolg in der Welt der Elektronik nichts mehr im Wege.

Das perfekte Zubehör für Deine Projekte

In unserem Online-Shop findest Du eine große Auswahl an Zubehör, das perfekt zu unserer Universal-Operationsverstärker-Platine passt:

• Operationsverstärker: Wir bieten eine Vielzahl von Operationsverstärkern verschiedener Hersteller und mit unterschiedlichen Eigenschaften an.
• Widerstände: Wähle aus unserem umfangreichen Sortiment an Widerständen in verschiedenen Werten und Toleranzen.
• Kondensatoren: Entdecke unsere große Auswahl an Kondensatoren für verschiedene Anwendungen.
• Lötwerkzeug: Wir führen hochwertige Lötkolben, Lötzinn und weiteres Lötwerkzeug für professionelle Ergebnisse.
• Messgeräte: Mit unseren Multimetern, Oszilloskopen und Funktionsgeneratoren kannst Du Deine Schaltungen präzise messen und analysieren.

Mit dem richtigen Zubehör bist Du bestens gerüstet für Deine Elektronikprojekte.

FAQ – Häufig gestellte Fragen

Welche Operationsverstärker sind mit der Platine kompatibel?

Die Platine ist primär für Operationsverstärker im DIP-8 Gehäuse ausgelegt. Dies umfasst eine breite Palette von Standard-Operationsverstärkern wie den LM741, TL071, NE5532 und viele andere. Bitte beachte die Pinbelegung des jeweiligen Op-Amps und vergleiche diese mit der Beschriftung auf der Platine. Im Zweifelsfall konsultiere das Datenblatt des Op-Amps.

Kann ich die Platine für Single-Supply- und Dual-Supply-Betrieb verwenden?

Ja, die Platine ist sowohl für Single-Supply- als auch für Dual-Supply-Betrieb geeignet. Die entsprechenden Anschlüsse sind auf der Platine deutlich gekennzeichnet. Beim Single-Supply-Betrieb musst Du gegebenenfalls eine geeignete Bias-Schaltung implementieren, um den korrekten Arbeitspunkt des Operationsverstärkers zu gewährleisten.

Wie groß sind die Lötpads auf der Platine?

Die Lötpads auf der Platine sind großzügig dimensioniert, um ein einfaches und sauberes Löten der Bauteile zu ermöglichen. Sie haben einen Durchmesser von ca. 1,5 mm, was ausreichend Platz für die meisten Standard-Bauteile bietet. Die Durchkontaktierungen sind ebenfalls ausreichend groß, um das Löten von Bauteilen auf beiden Seiten der Platine zu erleichtern.

Gibt es eine Dokumentation oder einen Schaltplan für die Platine?

Der Platine liegt kein spezifischer Schaltplan bei, da sie für eine Vielzahl von Operationsverstärker-Schaltungen verwendet werden kann. Die Platine selbst ist jedoch klar beschriftet, was die Identifizierung der einzelnen Anschlüsse und Bauteile erleichtert. Wir empfehlen, den Schaltplan der gewünschten Schaltung zu konsultieren und die Bauteile entsprechend auf der Platine zu platzieren und zu verdrahten.

Kann ich die Platine auch für SMD-Bauteile verwenden?

Die Platine ist primär für die Verwendung von Through-Hole-Bauteilen (bedrahtete Bauteile) ausgelegt. Es ist jedoch möglich, SMD-Bauteile (Surface Mount Devices) mit Adaptern oder durch direkte Verlötung an den Lötpads zu verwenden. Dies erfordert jedoch etwas mehr Geschick und Erfahrung im Umgang mit SMD-Technologie.

Welche Werkzeuge benötige ich zum Bestücken der Platine?

Zum Bestücken der Platine benötigst Du in der Regel folgende Werkzeuge:

• Lötkolben mit feiner Spitze
• Lötzinn
• Seitenschneider
• Pinzette
• Abisolierzange
• Multimeter (optional)

Zusätzlich können eine Lupe und eine Entlötpumpe hilfreich sein, um Fehler zu korrigieren.

Wie kann ich die Platine vor statischer Entladung schützen?

Statische Entladung (ESD) kann empfindliche elektronische Bauteile beschädigen. Um die Platine und die Bauteile vor ESD zu schützen, solltest Du folgende Maßnahmen ergreifen:

• Arbeite an einem ESD-sicheren Arbeitsplatz mit einer geerdeten ESD-Matte.
• Trage ein ESD-Armband, das mit der Erdung verbunden ist.
• Berühre die Bauteile nur an den Gehäuseseiten und vermeide den Kontakt mit den Anschlüssen.
• Bewahre die Bauteile in ESD-sicheren Behältern auf.

Wo finde ich Schaltpläne und Anleitungen für Operationsverstärker-Schaltungen?

Es gibt zahlreiche Ressourcen im Internet, in Fachbüchern und in Elektronikforen, die Schaltpläne und Anleitungen für Operationsverstärker-Schaltungen anbieten. Einige empfehlenswerte Quellen sind:

• Datenblätter der Operationsverstärker-Hersteller
• Online-Elektronikforen und Communities
• Fachbücher und Zeitschriften über Elektronik
• Websites mit Schaltungsbeispielen und Applikationshinweisen

Nutze diese Ressourcen, um Dich über die verschiedenen Schaltungsmöglichkeiten zu informieren und Inspiration für Deine Projekte zu sammeln.

Kann ich die Platine für kommerzielle Zwecke verwenden?

Ja, die Platine kann sowohl für private als auch für kommerzielle Zwecke verwendet werden. Es liegt jedoch in Deiner Verantwortung, sicherzustellen, dass die von Dir entwickelten Schaltungen den geltenden Vorschriften und Normen entsprechen. Achte insbesondere auf die Einhaltung der EMV-Richtlinien und anderer relevanter Sicherheitsstandards.
