Transformatoren: Das Herzstück Ihrer Elektronikprojekte

Willkommen in unserer Kategorie für Transformatoren, dem unverzichtbaren Bauteil für all Ihre Elektronikprojekte! Hier finden Sie eine breite Auswahl an hochwertigen Transformatoren, die Spannung wandeln, Geräte schützen und die Grundlage für innovative Lösungen bilden. Tauchen Sie ein in die Welt der Transformatoren und entdecken Sie die Möglichkeiten, die Ihnen diese faszinierenden Komponenten eröffnen.

Warum Transformatoren so wichtig sind

Transformatoren sind mehr als nur einfache Bauteile. Sie sind die unsichtbaren Architekten, die im Hintergrund wirken und dafür sorgen, dass unsere elektronischen Geräte sicher und effizient funktionieren. Ob in Netzteilen, Audioverstärkern oder industriellen Anlagen – Transformatoren sind überall dort zu finden, wo elektrische Energie angepasst und übertragen werden muss.

Stellen Sie sich vor, Sie möchten Ihr Lieblings-Vintage-Radio aus den USA an das deutsche Stromnetz anschließen. Ohne einen Transformator, der die Spannung von 110 Volt auf 230 Volt anpasst, wäre das Gerät sofort zerstört. Oder denken Sie an das Ladegerät Ihres Smartphones. Auch hier sorgt ein Transformator dafür, dass die hohe Netzspannung in die für den Akku geeignete Ladespannung umgewandelt wird.

Transformatoren sind also nicht nur einfache Spannungswandler, sondern auch Lebensretter für Ihre elektronischen Geräte. Sie schützen vor Überspannung, sorgen für die richtige Stromstärke und ermöglichen so einen sicheren und zuverlässigen Betrieb.

Die Vielfalt der Transformatoren

Die Welt der Transformatoren ist vielfältig und facettenreich. Es gibt eine große Anzahl unterschiedlicher Bauformen, Größen und Leistungsbereiche, die jeweils für spezielle Anwendungen optimiert sind. Um Ihnen die Auswahl zu erleichtern, stellen wir Ihnen die wichtigsten Typen und ihre Einsatzgebiete vor:

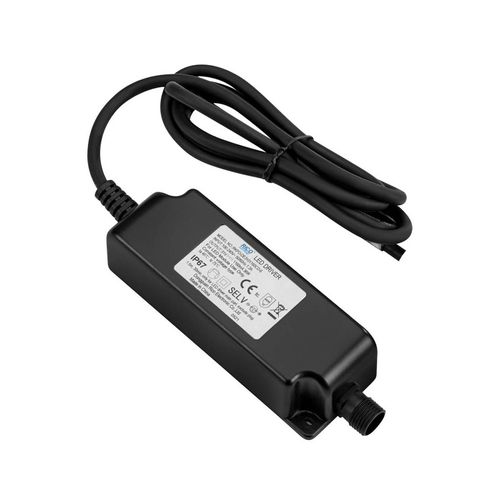

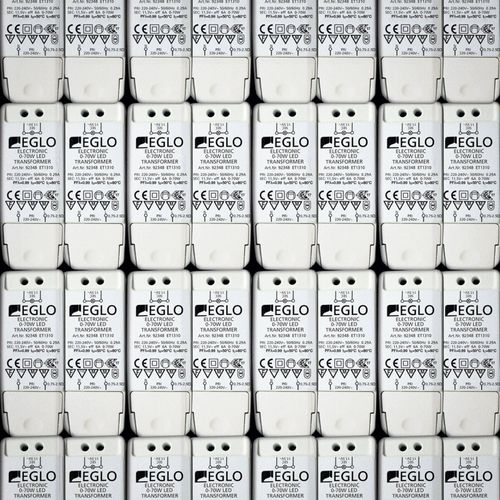

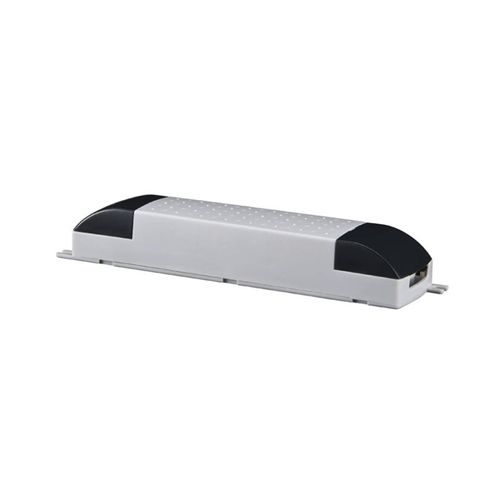

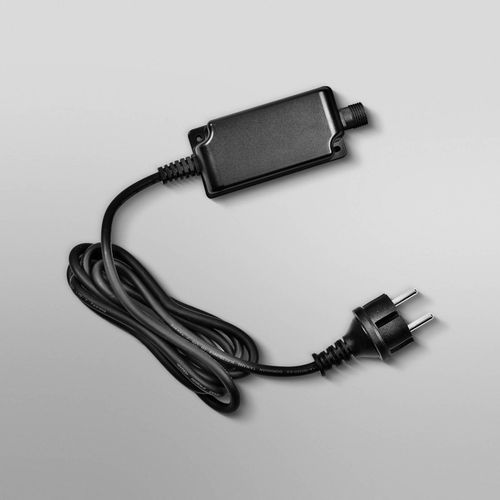

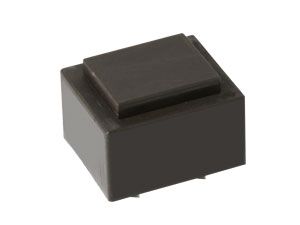

Netztransformatoren

Netztransformatoren sind die Arbeitstiere unter den Transformatoren. Sie werden verwendet, um die Netzspannung von 230 Volt auf niedrigere oder höhere Spannungen zu transformieren. Typische Anwendungen sind Netzteile für elektronische Geräte, Beleuchtungssysteme und industrielle Anlagen.

Eigenschaften von Netztransformatoren:

• Hohe Leistungsfähigkeit
• Robuste Bauweise
• Verschiedene Spannungsverhältnisse verfügbar
• Sicherheitszertifizierungen (z.B. VDE, ENEC)

Anwendungsbeispiele:

• Netzteile für Computer und Laptops
• Beleuchtungssysteme (z.B. Halogen- und LED-Lampen)
• Industrielle Steuerungen
• Audioverstärker

Ringkerntransformatoren

Ringkerntransformatoren zeichnen sich durch ihre kompakte Bauweise und ihren hohen Wirkungsgrad aus. Sie bestehen aus einem ringförmigen Kern, der mit Kupferdraht bewickelt ist. Durch ihre spezielle Bauform haben sie geringe Streufelder und verursachen weniger elektromagnetische Störungen.

Eigenschaften von Ringkerntransformatoren:

• Kompakte Bauweise
• Hoher Wirkungsgrad
• Geringe Streufelder
• Geringe elektromagnetische Störungen
• Geringes Gewicht

Anwendungsbeispiele:

• Audioverstärker (Hi-Fi-Bereich)
• Medizintechnik
• Labornetzteile
• Messeinrichtungen

Steuertransformatoren

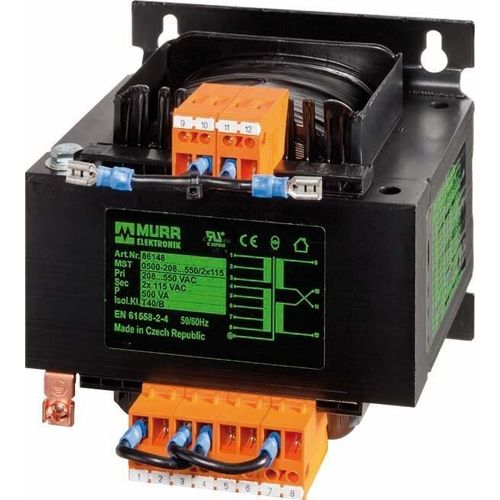

Steuertransformatoren werden in Steuerstromkreisen eingesetzt, um die Spannung für Steuerungskomponenten wie Relais, Schütze und Sensoren bereitzustellen. Sie zeichnen sich durch ihre hohe Zuverlässigkeit und ihre Fähigkeit aus, kurzzeitige Überlasten zu verkraften.

Eigenschaften von Steuertransformatoren:

• Hohe Zuverlässigkeit
• Überlastfähigkeit
• Kurzschlussfestigkeit
• Galvanische Trennung
• Verschiedene Spannungsbereiche verfügbar

Anwendungsbeispiele:

• Steuerungen für Maschinen und Anlagen
• Gebäudeautomation
• Sicherheitstechnik
• Fördertechnik

Trenntransformatoren

Trenntransformatoren dienen der galvanischen Trennung von Stromkreisen. Sie verhindern, dass gefährliche Berührungsspannungen auftreten können und erhöhen so die Sicherheit bei der Arbeit mit elektrischen Geräten. Trenntransformatoren werden häufig in Werkstätten, Laboren und im medizinischen Bereich eingesetzt.

Eigenschaften von Trenntransformatoren:

• Galvanische Trennung
• Schutz vor Berührungsspannungen
• Hohe Isolationsfestigkeit
• Sicherheitszertifizierungen (z.B. VDE, ENEC)
• Verschiedene Leistungsbereiche verfügbar

Anwendungsbeispiele:

• Werkstätten und Labore
• Medizinische Geräte
• Baustellen
• Mobile Stromversorgung

Audiotransformatoren

Audiotransformatoren werden in Audioanwendungen eingesetzt, um Audiosignale anzupassen, zu verstärken oder galvanisch zu trennen. Sie spielen eine wichtige Rolle bei der Klangqualität und der Vermeidung von Störungen.

Eigenschaften von Audiotransformatoren:

• Hohe Bandbreite
• Geringe Verzerrungen
• Gute Linearität
• Galvanische Trennung (optional)
• Verschiedene Impedanzanpassungen verfügbar

Anwendungsbeispiele:

• Mikrofonvorverstärker
• Gitarrenverstärker
• Röhrenverstärker
• Audio-Mischpulte

Hochfrequenztransformatoren

Hochfrequenztransformatoren werden in Hochfrequenzanwendungen eingesetzt, um Signale im MHz-Bereich zu übertragen oder anzupassen. Sie finden Anwendung in Funkgeräten, Sendern und Empfängern.

Eigenschaften von Hochfrequenztransformatoren:

• Hohe Frequenzstabilität
• Geringe Verluste
• Gute Anpassung an die Impedanz
• Kompakte Bauweise
• Verschiedene Übersetzungsverhältnisse verfügbar

Anwendungsbeispiele:

• Funkgeräte
• Sender und Empfänger
• HF-Verstärker
• Impedanzanpassung

Auswahlkriterien für den richtigen Transformator

Die Wahl des richtigen Transformators ist entscheidend für den Erfolg Ihres Projekts. Achten Sie bei der Auswahl auf folgende Kriterien:

• Eingangsspannung: Welche Spannung liegt am Eingang des Transformators an?
• Ausgangsspannung: Welche Spannung wird am Ausgang des Transformators benötigt?
• Leistung: Welche Leistung muss der Transformator liefern können?
• Bauform: Welche Bauform ist für Ihre Anwendung am besten geeignet?
• Sicherheitsanforderungen: Welche Sicherheitsstandards muss der Transformator erfüllen?
• Umgebungsbedingungen: Welchen Temperaturen und Umwelteinflüssen ist der Transformator ausgesetzt?

Es ist ratsam, sich vor der Auswahl eines Transformators genau über die Anforderungen Ihrer Anwendung zu informieren. Gerne stehen wir Ihnen mit unserer Expertise zur Seite und helfen Ihnen, den optimalen Transformator für Ihr Projekt zu finden.

Transformatoren in der Praxis: Anwendungsbeispiele

Transformatoren sind aus unserem Alltag nicht mehr wegzudenken. Sie stecken in unzähligen Geräten und Anlagen und sorgen dafür, dass alles reibungslos funktioniert. Hier sind einige Beispiele für den Einsatz von Transformatoren in der Praxis:

• Netzteile: Transformatoren wandeln die Netzspannung in die für elektronische Geräte benötigte Spannung um.
• Audioverstärker: Transformatoren passen die Impedanz zwischen den verschiedenen Stufen des Verstärkers an und sorgen so für eine optimale Klangqualität.
• Schweißgeräte: Transformatoren liefern die hohe Stromstärke, die zum Schweißen benötigt wird.
• Elektroautos: Transformatoren wandeln die Spannung der Batterie in die für den Elektromotor benötigte Spannung um.
• Windkraftanlagen: Transformatoren transformieren die erzeugte Spannung auf das Niveau des Stromnetzes.

Diese Beispiele zeigen, wie vielseitig Transformatoren eingesetzt werden können und wie wichtig sie für unsere moderne Gesellschaft sind.

Sicherheitshinweise für den Umgang mit Transformatoren

Der Umgang mit Transformatoren erfordert Sorgfalt und Fachkenntnisse. Beachten Sie folgende Sicherheitshinweise:

• Arbeiten Sie niemals an spannungsführenden Transformatoren.
• Achten Sie auf die richtige Dimensionierung des Transformators.
• Verwenden Sie nur Transformatoren, die den geltenden Sicherheitsstandards entsprechen.
• Schützen Sie den Transformator vor Feuchtigkeit und Überhitzung.
• Lassen Sie Reparaturen nur von qualifiziertem Fachpersonal durchführen.

Mit der richtigen Sorgfalt und dem nötigen Know-how können Sie Transformatoren sicher und effizient einsetzen und von ihren vielfältigen Vorteilen profitieren.

Die Zukunft der Transformatoren

Die Entwicklung der Transformatorentechnologie geht stetig weiter. Neue Materialien, innovative Designs und verbesserte Steuerungstechniken ermöglichen es, Transformatoren noch effizienter, kompakter und zuverlässiger zu machen. Ein wichtiger Trend ist die Entwicklung von Smart Transformatoren, die sich an die jeweiligen Anforderungen anpassen und so Energie sparen können.

Auch im Bereich der erneuerbaren Energien spielen Transformatoren eine entscheidende Rolle. Sie ermöglichen die Integration von Windkraft-, Solaranlagen und anderen erneuerbaren Energiequellen in das Stromnetz und tragen so zu einer nachhaltigen Energieversorgung bei.

Die Zukunft der Transformatoren ist also vielversprechend. Sie werden weiterhin eine wichtige Rolle bei der Energieversorgung und der Entwicklung neuer Technologien spielen.

FAQ: Häufig gestellte Fragen zu Transformatoren

Was ist ein Transformator und wie funktioniert er?

Ein Transformator ist ein passives, elektrisches Bauelement, das Wechselspannung (AC) von einem Stromkreis in einen anderen transformiert, ohne dabei die Frequenz zu ändern. Er besteht im Wesentlichen aus zwei oder mehr Spulen, die durch einen magnetischen Kern miteinander verbunden sind. Diese Spulen werden als Primär- und Sekundärspulen bezeichnet. Wenn eine Wechselspannung an die Primärspule angelegt wird, erzeugt sie ein magnetisches Wechselfeld im Kern. Dieses Magnetfeld induziert wiederum eine Spannung in der Sekundärspule. Das Verhältnis der Spannungen in den Spulen hängt vom Verhältnis der Windungszahlen der beiden Spulen ab. Ist die Windungszahl der Sekundärspule höher als die der Primärspule, wird die Spannung erhöht (Hochtransformator). Ist die Windungszahl der Sekundärspule niedriger, wird die Spannung reduziert (Heruntertransformator).

Welche Arten von Transformatoren gibt es und wofür werden sie verwendet?

Es gibt verschiedene Arten von Transformatoren, die jeweils für spezifische Anwendungen optimiert sind:

• Netztransformatoren: Werden verwendet, um die Netzspannung für den Betrieb elektronischer Geräte anzupassen (z.B. in Netzteilen).
• Ringkerntransformatoren: Bieten einen hohen Wirkungsgrad und geringe Streufelder, ideal für Audioanwendungen und empfindliche elektronische Geräte.
• Steuertransformatoren: Speziell für Steuerstromkreise in Maschinen und Anlagen konzipiert, um zuverlässige Spannungsversorgung für Steuerungselemente zu gewährleisten.
• Trenntransformatoren: Dienen der galvanischen Trennung von Stromkreisen, um die Sicherheit zu erhöhen und Berührungsspannungen zu vermeiden.
• Audiotransformatoren: Werden in Audioanwendungen eingesetzt, um Audiosignale anzupassen, zu verstärken oder galvanisch zu trennen und so die Klangqualität zu optimieren.
• Hochfrequenztransformatoren: Für den Einsatz in Hochfrequenzschaltungen konzipiert, z.B. in Funkgeräten und Sendern, um Signale effizient zu übertragen und anzupassen.

Wie wähle ich den richtigen Transformator für mein Projekt aus?

Die Auswahl des richtigen Transformators hängt von verschiedenen Faktoren ab:

• Eingangsspannung: Stellen Sie sicher, dass die Eingangsspannung des Transformators mit der vorhandenen Spannungsquelle übereinstimmt.
• Ausgangsspannung: Bestimmen Sie die benötigte Ausgangsspannung für das zu versorgende Gerät oder die Schaltung.
• Leistung: Berechnen Sie die benötigte Leistung (Voltampere, VA) und wählen Sie einen Transformator mit ausreichender Leistung, um die Last zu tragen.
• Bauform: Berücksichtigen Sie die Platzverhältnisse und wählen Sie eine geeignete Bauform (z.B. Ringkern, EI-Kern).
• Sicherheitsstandards: Achten Sie auf Zertifizierungen und Sicherheitsstandards, insbesondere bei Anwendungen, bei denen die Sicherheit eine hohe Priorität hat.
• Umgebungsbedingungen: Berücksichtigen Sie die Umgebungsbedingungen wie Temperatur und Feuchtigkeit, um einen Transformator mit geeigneten Spezifikationen zu wählen.

Was bedeutet galvanische Trennung bei Transformatoren?

Galvanische Trennung bedeutet, dass es keine direkte elektrische Verbindung zwischen der Primär- und der Sekundärseite des Transformators gibt. Die Energie wird ausschließlich magnetisch übertragen. Dies bietet einen wichtigen Schutz vor gefährlichen Berührungsspannungen und hilft, Störungen in empfindlichen elektronischen Geräten zu reduzieren. Trenntransformatoren werden häufig in Werkstätten, Laboren und medizinischen Geräten eingesetzt, um die Sicherheit zu gewährleisten.

Was ist der Unterschied zwischen einem Aufwärts- und einem Abwärtstransformator?

Der Unterschied liegt im Verhältnis der Windungszahlen der Primär- und Sekundärspule. Ein Aufwärtstransformator (auch Hochtransformator genannt) hat mehr Windungen in der Sekundärspule als in der Primärspule. Dadurch wird die Eingangsspannung erhöht. Ein Abwärtstransformator (auch Heruntertransformator genannt) hat weniger Windungen in der Sekundärspule als in der Primärspule. Dadurch wird die Eingangsspannung reduziert. Die Art des Transformators wird durch das benötigte Spannungsverhältnis bestimmt.

Wie berechne ich die benötigte Leistung eines Transformators?

Die benötigte Leistung eines Transformators wird in Voltampere (VA) angegeben. Um die benötigte Leistung zu berechnen, multiplizieren Sie die Ausgangsspannung (V) mit dem maximalen Strom (A), den das zu versorgende Gerät oder die Schaltung benötigt: VA = V x A. Es ist ratsam, einen Transformator mit einer etwas höheren Leistung zu wählen, um eine Überlastung zu vermeiden und eine längere Lebensdauer des Transformators zu gewährleisten. Eine Faustregel ist, den Wert um 20-25% zu erhöhen.

Was ist der Wirkungsgrad eines Transformators und warum ist er wichtig?

Der Wirkungsgrad eines Transformators gibt an, wie effizient der Transformator die elektrische Energie von der Primär- zur Sekundärseite überträgt. Er wird als Prozentsatz ausgedrückt und berechnet sich wie folgt: Wirkungsgrad = (Ausgangsleistung / Eingangsleistung) x 100%. Ein hoher Wirkungsgrad bedeutet, dass weniger Energie in Form von Wärme verloren geht, was zu geringeren Betriebskosten und einer längeren Lebensdauer des Transformators führt. Ringkerntransformatoren haben in der Regel einen höheren Wirkungsgrad als herkömmliche EI-Kerntransformatoren.

Was sind Streufelder und wie kann ich sie reduzieren?

Streufelder sind magnetische Felder, die außerhalb des Transformators auftreten und unerwünschte Störungen in benachbarten elektronischen Geräten verursachen können. Sie entstehen durch den magnetischen Fluss, der nicht vollständig im Kern des Transformators eingeschlossen ist. Um Streufelder zu reduzieren, können folgende Maßnahmen ergriffen werden:

• Verwendung von Ringkerntransformatoren, die durch ihre Bauform geringere Streufelder aufweisen.
• Abschirmung des Transformators mit einem Gehäuse aus magnetisch leitfähigem Material.
• Optimierung der Wicklungsanordnung, um den magnetischen Fluss im Kern zu konzentrieren.
• Platzierung des Transformators in ausreichendem Abstand zu empfindlichen elektronischen Geräten.

Was sind typische Fehlerquellen bei Transformatoren und wie kann ich sie vermeiden?

Typische Fehlerquellen bei Transformatoren sind:

• Überlastung: Der Transformator wird mit einer höheren Leistung betrieben als er ausgelegt ist, was zu Überhitzung und Beschädigung führen kann. Vermeiden Sie dies, indem Sie die Leistungsanforderungen genau berechnen und einen Transformator mit ausreichender Leistung wählen.
• Überspannung: Eine zu hohe Eingangsspannung kann den Transformator beschädigen. Verwenden Sie einen Überspannungsschutz oder einen Transformator, der für den jeweiligen Spannungsbereich ausgelegt ist.
• Feuchtigkeit: Feuchtigkeit kann die Isolation des Transformators beeinträchtigen und zu Kurzschlüssen führen. Schützen Sie den Transformator vor Feuchtigkeit und verwenden Sie in feuchten Umgebungen spezielle, feuchtigkeitsbeständige Transformatoren.
• Überhitzung: Eine unzureichende Kühlung kann zu Überhitzung führen. Sorgen Sie für eine ausreichende Belüftung des Transformators und vermeiden Sie den Betrieb in geschlossenen, schlecht belüfteten Gehäusen.
• Mechanische Beschädigung: Stöße und Vibrationen können den Transformator beschädigen. Schützen Sie den Transformator vor mechanischer Beanspruchung und verwenden Sie gegebenenfalls vibrationsdämpfende Elemente.

Wie teste ich einen Transformator auf Funktionstüchtigkeit?

Um einen Transformator auf Funktionstüchtigkeit zu testen, können Sie folgende Schritte durchführen:

1. Sichtprüfung: Überprüfen Sie den Transformator auf äußere Schäden wie Risse, Verformungen oder Brandspuren.
2. Widerstandsmessung: Messen Sie den Widerstand der Primär- und Sekundärwicklungen mit einem Multimeter. Ein unendlich hoher Widerstand deutet auf eine Unterbrechung hin, ein sehr niedriger Widerstand auf einen Kurzschluss.
3. Isolationsprüfung: Überprüfen Sie die Isolation zwischen den Wicklungen und dem Gehäuse mit einem Isolationsmessgerät (Megger). Ein zu geringer Isolationswiderstand deutet auf eine Beschädigung der Isolation hin.
4. Spannungsmessung: Legen Sie eine geeignete Spannung an die Primärseite an und messen Sie die Spannung an der Sekundärseite. Vergleichen Sie die gemessene Spannung mit den Angaben auf dem Typenschild des Transformators.

Achtung: Arbeiten an elektrischen Geräten sind gefährlich und sollten nur von qualifiziertem Fachpersonal durchgeführt werden.
