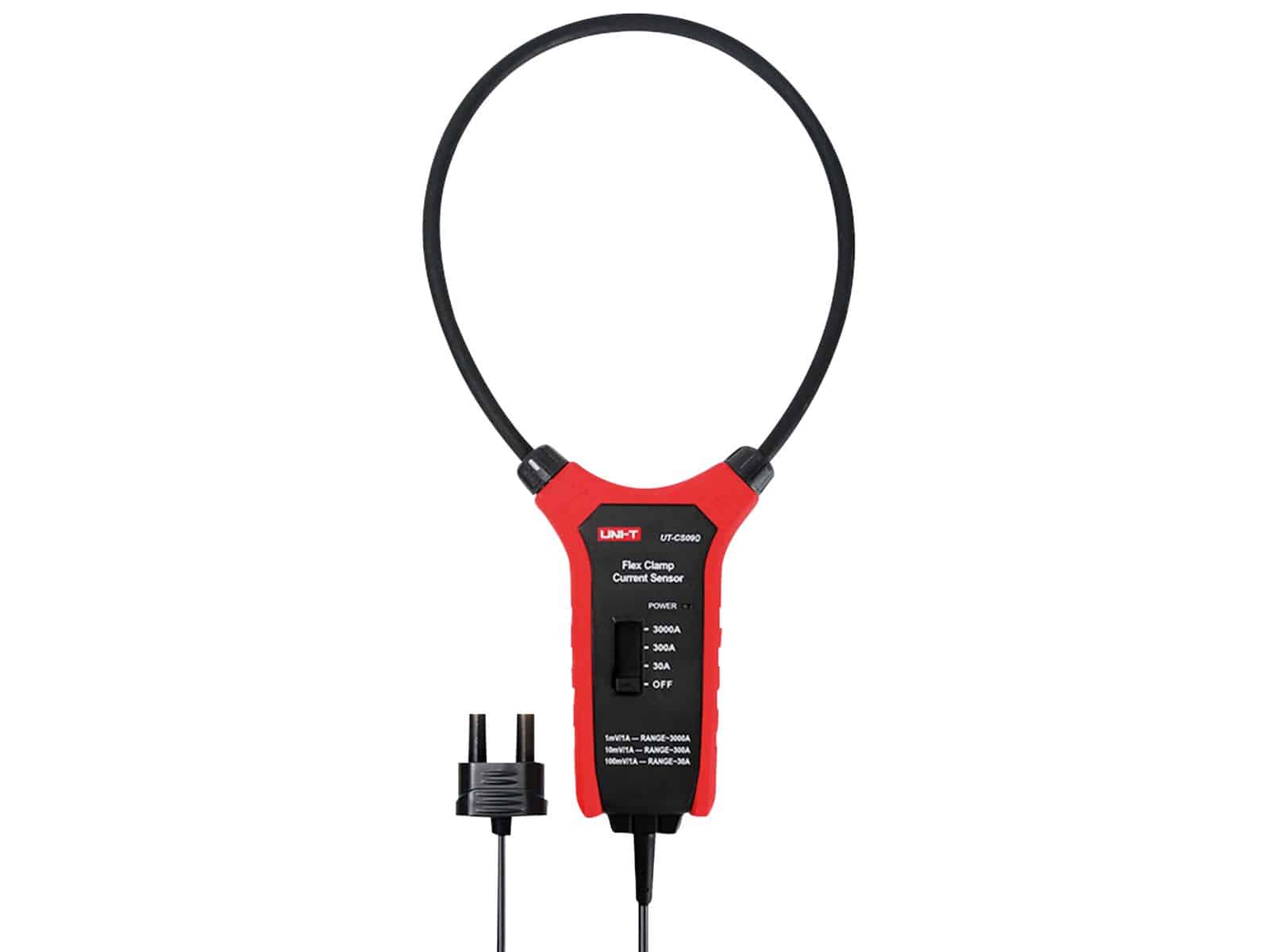

Präzise Strommessungen für Profis: Der UNI-T Stromzangensensor UT-CS09D
Der UNI-T Stromzangensensor UT-CS09D ist Ihr unverzichtbares Werkzeug für präzise und sichere Strommessungen in vielfältigen elektrischen Anwendungen. Entwickelt für Elektriker, Ingenieure und Techniker, die Wert auf Genauigkeit, Zuverlässigkeit und Benutzerfreundlichkeit legen, ermöglicht dieser Sensor die kontaktlose Messung von Wechselströmen, was den Arbeitsalltag erheblich erleichtert und die Sicherheit erhöht.
Maximale Flexibilität und Anwendungsbereiche
Mit dem UNI-T Stromzangensensor UT-CS09D sind Sie bestens gerüstet für eine breite Palette von Messaufgaben. Ob in der Industrie, im Handwerk oder in der Laborumgebung – die kontaktlose Messmethode eröffnet Ihnen neue Möglichkeiten:
- Sichere Durchführung von Messungen: Vermeiden Sie den direkten Kontakt mit stromführenden Leitern und minimieren Sie so das Risiko von Stromschlägen.
- Umfangreiche Strombereiche: Messen Sie zuverlässig Wechselströme von geringen Milliampere-Werten bis hin zu hohen Ampere-Bereichen, was eine hohe Flexibilität für unterschiedliche Projekte gewährleistet.
- Einsatz an schwer zugänglichen Stellen: Die stromlose Strommessung ermöglicht auch an engen oder schwer zugänglichen Kabeln eine einfache und schnelle Erfassung der Stromstärke.
- Fehlerdiagnose und Überwachung: Identifizieren Sie effektiv Stromverbraucher, erkennen Sie Anomalien im Stromkreis und überwachen Sie den Leistungsfluss in Systemen.
- Kompatibilität mit Multimetern: Integrieren Sie den UT-CS09D nahtlos in Ihre bestehende Messausrüstung, um auch Wechselstrommessungen mit Ihrem vorhandenen Multimeter durchführen zu können.
Hochwertige Verarbeitung und durchdachtes Design
Der UNI-T Stromzangensensor UT-CS09D besticht durch seine robuste Konstruktion und die durchdachten Designmerkmale, die auf Langlebigkeit und einfache Handhabung ausgelegt sind. Jedes Detail wurde mit Blick auf die professionellen Anforderungen des täglichen Einsatzes entwickelt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Messprinzip | Hall-Effekt-Sensorik für präzise kontaktlose Messung von Wechselströmen. Dies ermöglicht die Erfassung des Magnetfeldes, das von einem Strom durchflossenen Leiter erzeugt wird, und dessen Umwandlung in ein proportionales Spannungssignal. |
| Wechselstrombereich (AC) | 0 – 200 A mit einer herausragenden Auflösung von 0,1 A, was präzise Messungen auch bei geringen Strömen ermöglicht. Die hohe Genauigkeit gewährleistet verlässliche Ergebnisse für verschiedenste Anwendungen. |
| Ausgangssignal | Das Ausgangssignal ist ein Millivolt-Signal pro Ampere (mV/A). Dies bedeutet, dass für jede gemessene Ampere eine bestimmte Anzahl Millivolt ausgegeben wird (typischerweise 10mV/A, aber bitte prüfen Sie das spezifische Datenblatt für exakte Werte), das dann von einem kompatiblen Messgerät interpretiert wird. |
| Genauigkeit | Die angegebene Genauigkeit liegt typischerweise bei ± 2 % des Messwerts + 5 Ziffern (bei 25°C Umgebungstemperatur). Diese präzise Angabe ist entscheidend für die Verlässlichkeit Ihrer Messungen. Beachten Sie, dass externe Faktoren wie Temperatur und Luftfeuchtigkeit die Genauigkeit beeinflussen können. |
| Betriebstemperatur | Geeignet für den Einsatz in einem breiten Temperaturbereich von 0°C bis 50°C, was eine problemlose Anwendung in diversen Arbeitsumgebungen sicherstellt. |
| Lagertemperatur | Der Sensor kann sicher bei Temperaturen von -20°C bis 60°C gelagert werden, ohne seine Funktionalität zu beeinträchtigen. |
| Stromversorgung (intern) | Der Sensor selbst benötigt keine externe Stromversorgung, da er das Magnetfeld des zu messenden Stroms nutzt, um sein Ausgangssignal zu generieren. Dies vereinfacht die Handhabung und reduziert potenzielle Fehlerquellen. |
| Öffnungsweite der Zange | Die Backen des Sensors lassen sich bis zu einer maximalen Öffnungsweite von 25 mm öffnen. Dies ermöglicht die einfache Anbringung an Kabeln verschiedener Stärken, die in diesem Bereich liegen. |
| Anschluss | Standardisierte Anschlussbuchsen (oft Bananenstecker), die eine einfache Verbindung mit den meisten digitalen Multimetern ermöglichen. Bitte überprüfen Sie die Buchsentypen Ihres Multimeters. |
Umfassende Vorteile für Ihre tägliche Arbeit
Der UNI-T Stromzangensensor UT-CS09D bietet Ihnen eine Vielzahl von Vorteilen, die Ihre Arbeitsprozesse optimieren und Ihnen ein Höchstmaß an Effizienz und Sicherheit garantieren.
- Reduziertes Risiko: Durch die kontaktlose Messung eliminieren Sie die Notwendigkeit, Kabel aufzutrennen oder Messleitungen direkt an spannungsführende Teile anzuschließen. Dies minimiert das Risiko von Kurzschlüssen und Stromschlägen erheblich und schützt sowohl Sie als auch die zu prüfende Anlage.
- Zeitersparnis: Die schnelle und unkomplizierte Anbringung der Stromzange an das zu messende Kabel spart wertvolle Zeit, die Sie stattdessen für die eigentliche Analyse oder Reparatur nutzen können. Kein aufwendiges Abisolieren und Anklemmen mehr.
- Hohe Messgenauigkeit: Die integrierte Hall-Effekt-Sensortechnologie gewährleistet präzise und verlässliche Messergebnisse über einen weiten Strombereich. Dies ist essenziell für die korrekte Diagnose von Fehlern und die Bewertung von Energieverbräuchen.
- Vielseitige Einsatzmöglichkeiten: Ob im Schaltschrank, an Motorkabeln oder in Anlagen mit hoher Strombelastung – der UT-CS09D passt sich flexibel an Ihre Bedürfnisse an und liefert Ihnen die benötigten Daten.
- Integration in bestehende Systeme: Dank der standardisierten Ausgangssignale und Anschlüsse lässt sich der Stromzangensensor problemlos mit den meisten handelsüblichen Multimetern verbinden, die über eine mV-AC-Messfunktion verfügen.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien und konzipiert für den rauen Einsatz im Feld, ist der UT-CS09D ein zuverlässiger Partner, der auch unter anspruchsvollen Bedingungen seine Leistung bringt.
- Komfortable Handhabung: Die ergonomische Formgebung und die einfache Bedienung sorgen für ein angenehmes Arbeitsgefühl, auch bei längeren Einsätzen.
FAQ – Häufig gestellte Fragen zu UNI-T Stromzangensensor UT-CS09D
Kann ich mit dem UT-CS09D auch Gleichstrom messen?
Nein, der UNI-T Stromzangensensor UT-CS09D ist speziell für die Messung von Wechselstrom (AC) konzipiert. Für die Messung von Gleichstrom (DC) benötigen Sie ein anderes Messgerät oder einen speziellen Gleichstromzangensensor.
Welche Art von Multimeter benötige ich, um den UT-CS09D zu verwenden?
Sie benötigen ein digitales Multimeter, das über eine Millivolt-Wechselstrom-Messfunktion (mV AC) verfügt und in der Lage ist, das von der Stromzange ausgegebene Signal zu interpretieren. Die meisten gängigen digitalen Multimeter mit dieser Funktion sind kompatibel.
Wie genau ist die Strommessung mit dem UT-CS09D?
Die typische Genauigkeit des UT-CS09D liegt bei ± 2 % des Messwerts plus 5 Ziffern bei einer Umgebungstemperatur von 25°C. Es ist jedoch wichtig zu beachten, dass die Genauigkeit durch Faktoren wie Temperatur und Umgebungsbedingungen beeinflusst werden kann.
Was bedeutet das Ausgangssignal „mV/A“?
„mV/A“ steht für Millivolt pro Ampere. Das bedeutet, dass die Stromzange ein Spannungssignal ausgibt, das proportional zum gemessenen Strom ist. Bei einer typischen Umrechnung von 10 mV/A würde beispielsweise ein Strom von 100 A ein Ausgangssignal von 1000 mV (entspricht 1 Volt) erzeugen, das dann vom Multimeter angezeigt wird. Bitte konsultieren Sie das Handbuch Ihres Messgeräts und die Spezifikationen des UT-CS09D für die genaue Umrechnung.
Ist der UT-CS09D für den Einsatz in feuchten Umgebungen geeignet?
Obwohl der Sensor robust gebaut ist, sollte er vor übermäßiger Feuchtigkeit und Wasser geschützt werden. Die genauen Schutzklassifizierungen (IP-Schutz) entnehmen Sie bitte den technischen Spezifikationen des Produkts. Für den Einsatz in sehr feuchten Umgebungen sind spezielle Geräte erforderlich.
Wie wird die Stromzange am Kabel befestigt?
Die Stromzange wird um das zu messende Kabel gelegt und die beiden Backen werden geschlossen. Achten Sie darauf, dass das Kabel vollständig innerhalb der Backen liegt und diese sicher geschlossen sind, um eine optimale Messung zu gewährleisten. Die maximale Kabeldurchmesser, die aufgenommen werden können, finden Sie in den technischen Daten.
Kann ich mit dem UT-CS09D auch den Stromverbrauch von Geräten im Standby-Modus messen?
Ja, dank seiner hohen Empfindlichkeit und der Fähigkeit, auch geringe Wechselströme zu messen, ist der UT-CS09D sehr gut geeignet, um den Stromverbrauch von Geräten im Standby-Modus oder bei sehr geringer Last zu erfassen. Dies hilft Ihnen, Energieverluste zu identifizieren.
