Der ACT Motor Nema17 Schrittmotortreiber DM430 ist das Herzstück für Ihre präzisen Bewegungsanwendungen. Erleben Sie, wie dieser kompakte, aber leistungsstarke Treiber Ihre Projekte mit unübertroffener Genauigkeit und Zuverlässigkeit zum Leben erweckt. Ob Sie ein erfahrener Ingenieur, ein leidenschaftlicher Bastler oder ein ambitionierter Unternehmer sind, der DM430 wird Ihre Erwartungen übertreffen und Ihnen neue Möglichkeiten eröffnen. Tauchen Sie ein in die Welt der präzisen Steuerung und entdecken Sie, was mit dem ACT Motor Nema17 Schrittmotortreiber DM430 alles möglich ist!
Präzision, Leistung und Zuverlässigkeit in einem: Der DM430

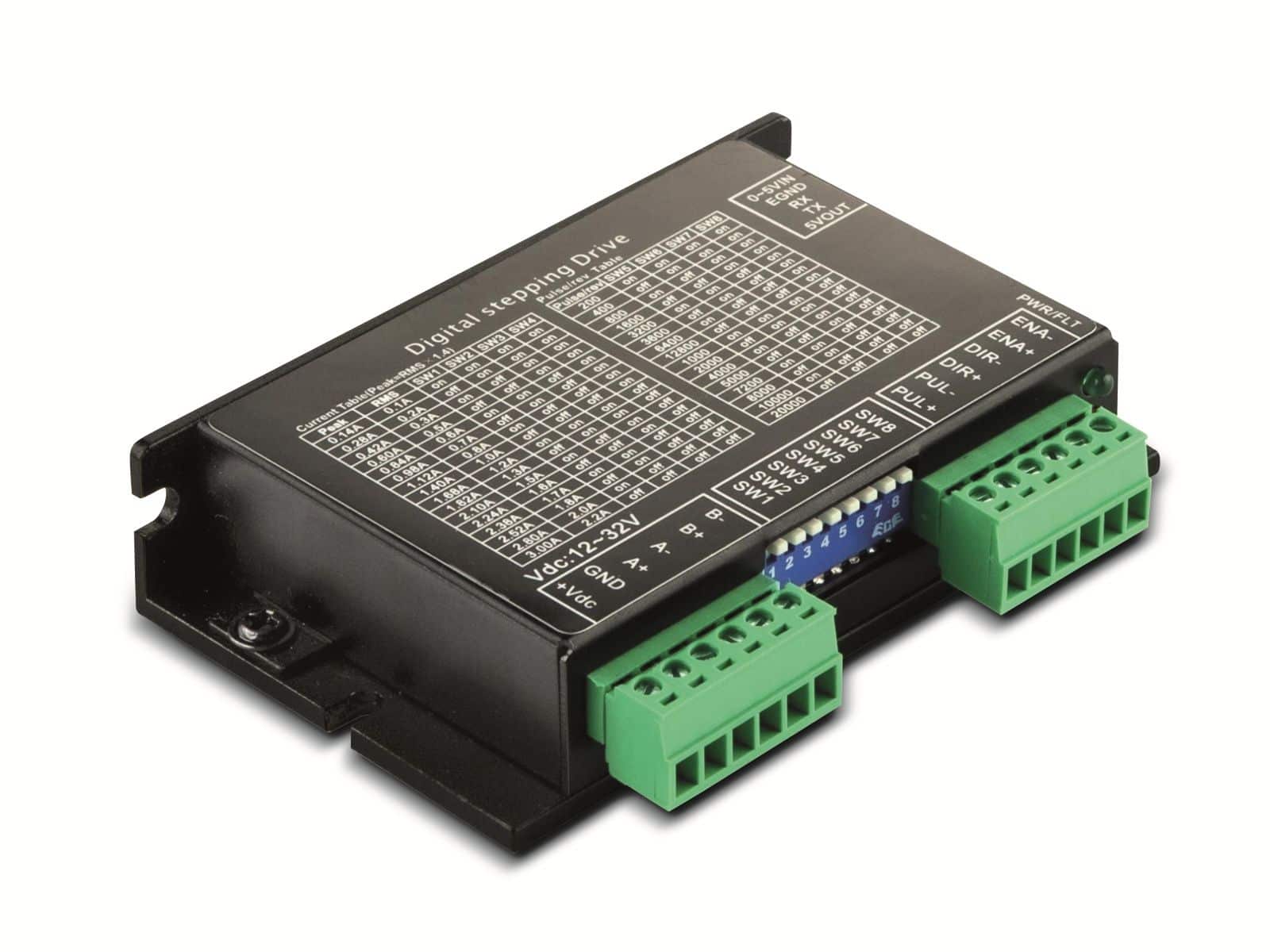

Der ACT Motor Nema17 Schrittmotortreiber DM430 ist ein hochmoderner, digitaler Schrittmotortreiber, der speziell für Nema 17 Schrittmotoren entwickelt wurde. Mit einer Eingangsspannung von 12 bis 32 VDC und einem maximalen Strom von 6.0 A bietet dieser Treiber die perfekte Balance zwischen Leistung und Kompaktheit. Er ist die ideale Lösung für eine Vielzahl von Anwendungen, von CNC-Maschinen und 3D-Druckern bis hin zu Robotik und Automatisierungssystemen.
Was den DM430 wirklich auszeichnet, ist seine Fähigkeit, präzise und zuverlässige Bewegungen zu gewährleisten. Dank fortschrittlicher Steuerungstechnologie und hochwertiger Komponenten liefert dieser Treiber eine außergewöhnliche Leistung und ermöglicht es Ihnen, das volle Potenzial Ihrer Schrittmotoren auszuschöpfen. Verabschieden Sie sich von ruckartigen Bewegungen und ungenauen Positionierungen – mit dem DM430 erleben Sie eine neue Dimension der Präzision.
Aber der DM430 ist nicht nur leistungsstark, sondern auch benutzerfreundlich. Er ist einfach zu installieren und zu konfigurieren, sodass Sie schnell und unkompliziert loslegen können. Egal, ob Sie ein erfahrener Profi oder ein Anfänger sind, Sie werden die intuitive Bedienung und die vielseitigen Einstellmöglichkeiten des DM430 zu schätzen wissen. Passen Sie den Treiber an Ihre spezifischen Bedürfnisse an und optimieren Sie die Leistung Ihrer Schrittmotoren, um das bestmögliche Ergebnis zu erzielen.
Die wichtigsten Vorteile des ACT Motor Nema17 Schrittmotortreibers DM430 im Überblick:
- Hohe Präzision: Dank fortschrittlicher Steuerungstechnologie und hochwertiger Komponenten liefert der DM430 eine außergewöhnliche Genauigkeit und ermöglicht präzise Bewegungen.
- Hohe Leistung: Mit einer Eingangsspannung von 12 bis 32 VDC und einem maximalen Strom von 6.0 A bietet dieser Treiber ausreichend Leistung für anspruchsvolle Anwendungen.
- Benutzerfreundlichkeit: Der DM430 ist einfach zu installieren und zu konfigurieren, sodass Sie schnell und unkompliziert loslegen können.
- Vielseitigkeit: Der Treiber ist für eine Vielzahl von Anwendungen geeignet, von CNC-Maschinen und 3D-Druckern bis hin zu Robotik und Automatisierungssystemen.
- Zuverlässigkeit: Der DM430 ist robust und langlebig und bietet eine zuverlässige Leistung über einen langen Zeitraum.
Der ACT Motor Nema17 Schrittmotortreiber DM430 ist mehr als nur ein Treiber – er ist ein Werkzeug, das Ihnen hilft, Ihre Visionen zu verwirklichen. Er ermöglicht es Ihnen, Ihre Projekte mit unübertroffener Präzision und Zuverlässigkeit umzusetzen und Ihre Kreativität voll auszuleben. Lassen Sie sich von der Leistung und Vielseitigkeit des DM430 inspirieren und entdecken Sie, was mit diesem außergewöhnlichen Treiber alles möglich ist!
Technische Daten und Spezifikationen im Detail
Um Ihnen einen umfassenden Überblick über die Leistungsfähigkeit des ACT Motor Nema17 Schrittmotortreibers DM430 zu geben, haben wir hier alle wichtigen technischen Daten und Spezifikationen detailliert aufgeführt:
Allgemeine Daten:
- Hersteller: ACT Motor GmbH
- Modell: DM430
- Typ: Digitaler Schrittmotortreiber
- Geeignet für: Nema 17 Schrittmotoren
Elektrische Daten:
- Eingangsspannung: 12 – 32 VDC
- Maximaler Strom: 6.0 A
- Logiksignalstrom: 7-16mA (typisch 10mA)
- Impuls-Eingangsfrequenz: 0-200kHz
- Isolationswiderstand: 500MΩ
Betriebsumgebung:
- Kühlung: Natürliche Kühlung oder forcierte Luftkühlung
- Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase
- Lagertemperatur: -20℃～+65℃
- Betriebstemperatur: -15℃～+40℃
- Luftfeuchtigkeit: 40-90%RH
Mechanische Daten:
- Abmessungen: 118mm x 75.5mm x 34mm
- Gewicht: 280g
Weitere Merkmale:
- Mikroschritt-Auflösung: Bis zu 128 Mikroschritte pro Vollschritt (einstellbar)
- Stromreduktion im Stillstand: Automatische Stromreduktion zur Schonung des Motors und zur Minimierung der Wärmeentwicklung
- Schutzfunktionen: Überspannungsschutz, Unterspannungsschutz, Überstromschutz, Kurzschlussschutz
Konfigurationsmöglichkeiten:
- DIP-Schalter: Zur einfachen Einstellung von Strom, Mikroschritt-Auflösung und anderen Parametern
- Software-Konfiguration: (Optional) Für erweiterte Einstellungen und Überwachung
Diese detaillierten technischen Daten und Spezifikationen geben Ihnen einen umfassenden Einblick in die Leistungsfähigkeit des ACT Motor Nema17 Schrittmotortreibers DM430. Sie können sicher sein, dass dieser Treiber Ihren Anforderungen entspricht und Ihre Erwartungen übertrifft.
Anwendungsbereiche: Wo der DM430 glänzt
Der ACT Motor Nema17 Schrittmotortreiber DM430 ist ein wahrer Alleskönner, wenn es um präzise Bewegungssteuerung geht. Seine Vielseitigkeit und Leistungsfähigkeit machen ihn zur idealen Lösung für eine breite Palette von Anwendungen in verschiedenen Branchen und Bereichen.
CNC-Maschinen
In der Welt der CNC-Bearbeitung ist Präzision alles. Der DM430 sorgt für ruckfreie, genaue Bewegungen, die für komplexe Designs unerlässlich sind. Erleben Sie, wie Ihre CNC-Maschine mit diesem Treiber noch effizienter und präziser arbeitet.
3D-Drucker
Für detailreiche 3D-Drucke ist eine exakte Steuerung der Schrittmotoren unerlässlich. Der DM430 ermöglicht eine feine Auflösung und minimiert Vibrationen, was zu glatteren Oberflächen und präziseren Ergebnissen führt. Lassen Sie Ihre 3D-Drucke mit dem DM430 zum Leben erwachen!
Robotik
In der Robotik sind präzise und zuverlässige Bewegungen entscheidend für den Erfolg. Der DM430 bietet die nötige Leistung und Genauigkeit, um Roboterarme und andere Robotiksysteme präzise zu steuern. Er ermöglicht es Ihnen, komplexe Bewegungsabläufe zu realisieren und Ihre Roboter effizienter zu machen.
Automatisierungstechnik
In der Automatisierungstechnik werden Schrittmotoren häufig für präzise Positionierungsaufgaben eingesetzt. Der DM430 ist die ideale Lösung für Automatisierungssysteme, die eine hohe Genauigkeit und Zuverlässigkeit erfordern. Steigern Sie die Effizienz Ihrer Produktionsprozesse mit dem DM430!
Laborgeräte
In der Forschung und Entwicklung sind präzise Bewegungen oft unerlässlich. Der DM430 findet Anwendung in Laborgeräten wie Dosierpumpen, Mikroskopen und anderen Geräten, die eine genaue Positionierung erfordern. Erzielen Sie präzise Ergebnisse in Ihren Experimenten mit dem DM430!
Weitere Anwendungsbereiche
- Textilmaschinen
- Verpackungsmaschinen
- Überwachungskameras
- Bühnentechnik
- Modellbau
Diese Liste ist nur ein kleiner Ausschnitt der vielfältigen Anwendungsmöglichkeiten des ACT Motor Nema17 Schrittmotortreibers DM430. Egal, in welchem Bereich Sie tätig sind, der DM430 wird Ihnen helfen, Ihre Projekte mit Präzision und Zuverlässigkeit umzusetzen. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie, was mit dem DM430 alles möglich ist!
Installation und Konfiguration: So einfach geht’s
Der ACT Motor Nema17 Schrittmotortreiber DM430 zeichnet sich nicht nur durch seine hohe Leistung und Präzision aus, sondern auch durch seine einfache Installation und Konfiguration. Selbst wenn Sie kein Experte auf dem Gebiet der Schrittmotoren sind, werden Sie den DM430 schnell und unkompliziert in Betrieb nehmen können.
Schritt-für-Schritt-Anleitung zur Installation
- Sicherheit geht vor: Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, bevor Sie mit der Installation beginnen.
- Verbinden Sie die Stromversorgung: Schließen Sie die Stromversorgung (12-32 VDC) an die entsprechenden Klemmen des DM430 an. Achten Sie auf die richtige Polarität.
- Verbinden Sie den Schrittmotor: Schließen Sie die vier Drähte Ihres Nema17 Schrittmotors an die entsprechenden Klemmen des DM430 an. Beachten Sie die korrekte Phasenfolge.
- Verbinden Sie die Steuersignale: Schließen Sie die Steuersignale (PUL, DIR, ENA) an Ihre Steuerung an.
- Konfigurieren Sie die DIP-Schalter: Stellen Sie die DIP-Schalter entsprechend Ihren Anforderungen ein. Die DIP-Schalter ermöglichen es Ihnen, den Strom, die Mikroschritt-Auflösung und andere Parameter einzustellen.
- Schalten Sie die Stromversorgung ein: Schalten Sie die Stromversorgung ein und überprüfen Sie, ob der DM430 ordnungsgemäß funktioniert.
Konfiguration über DIP-Schalter
Die DIP-Schalter des DM430 ermöglichen eine einfache und schnelle Konfiguration der wichtigsten Parameter. Im Folgenden werden die einzelnen DIP-Schalter und ihre Funktionen erläutert:
- Strom (Current): Mit den DIP-Schaltern für den Strom können Sie den Ausgangsstrom des DM430 an den Nennstrom Ihres Schrittmotors anpassen. Eine korrekte Einstellung des Stroms ist entscheidend für eine optimale Leistung und zur Vermeidung von Überhitzung.
- Mikroschritt-Auflösung (Microstep): Mit den DIP-Schaltern für die Mikroschritt-Auflösung können Sie die Anzahl der Mikroschritte pro Vollschritt einstellen. Eine höhere Mikroschritt-Auflösung führt zu einer feineren Auflösung und ruhigeren Bewegungen, kann aber auch die Rechenlast der Steuerung erhöhen.
- Weitere Parameter: Einige DIP-Schalter können auch für die Einstellung anderer Parameter wie z.B. die Stromreduktion im Stillstand verwendet werden.
Software-Konfiguration (Optional)
Für erweiterte Einstellungen und Überwachung bietet der DM430 optional eine Software-Konfiguration. Mit der Software können Sie alle Parameter des DM430 detailliert einstellen und überwachen, einschließlich Strom, Mikroschritt-Auflösung, Beschleunigung, Verzögerung und Schutzfunktionen.
Tipps und Tricks für eine erfolgreiche Installation
- Lesen Sie das Handbuch: Lesen Sie das Handbuch des DM430 sorgfältig durch, bevor Sie mit der Installation beginnen.
- Verwenden Sie hochwertige Kabel: Verwenden Sie hochwertige Kabel für die Verbindung von Stromversorgung, Schrittmotor und Steuersignalen.
- Überprüfen Sie die Verkabelung: Überprüfen Sie die Verkabelung sorgfältig, bevor Sie die Stromversorgung einschalten.
- Testen Sie die Konfiguration: Testen Sie die Konfiguration des DM430 sorgfältig, bevor Sie ihn in Ihrer Anwendung einsetzen.
Mit dieser einfachen Anleitung und den nützlichen Tipps und Tricks werden Sie den ACT Motor Nema17 Schrittmotortreiber DM430 schnell und unkompliziert in Betrieb nehmen können. Erleben Sie die Freude an präzisen Bewegungen und verwirklichen Sie Ihre Projekte mit Leichtigkeit!
FAQ: Häufig gestellte Fragen zum DM430
Wir wissen, dass Sie möglicherweise Fragen zum ACT Motor Nema17 Schrittmotortreiber DM430 haben. Hier sind einige der am häufigsten gestellten Fragen, die wir erhalten, zusammen mit detaillierten Antworten, um Ihnen bei Ihrer Entscheidung zu helfen.
Welche Schrittmotoren sind mit dem DM430 kompatibel?
Der DM430 ist primär für Nema 17 Schrittmotoren konzipiert. Es ist wichtig, dass der Nennstrom des Motors innerhalb des Betriebsbereichs des Treibers (maximal 6.0 A) liegt. Bitte überprüfen Sie die Spezifikationen Ihres Motors, um sicherzustellen, dass er mit dem DM430 kompatibel ist.
Wie stelle ich den Strom für meinen Schrittmotor richtig ein?
Die richtige Einstellung des Stroms ist entscheidend für die Leistung und Lebensdauer Ihres Schrittmotors. Verwenden Sie die DIP-Schalter auf dem DM430, um den Strom an den Nennstrom Ihres Motors anzupassen. Informationen dazu finden Sie im Handbuch des DM430 und im Datenblatt Ihres Schrittmotors. Eine zu hohe Stromstärke kann zu Überhitzung und Schäden führen, während eine zu niedrige Stromstärke die Leistung beeinträchtigen kann.
Was bedeutet Mikroschritt-Auflösung und wie wirkt sie sich auf die Leistung aus?
Die Mikroschritt-Auflösung bestimmt, in wie viele Schritte ein Vollschritt des Motors unterteilt wird. Eine höhere Mikroschritt-Auflösung führt zu einer feineren Bewegung und geringeren Vibrationen, was sich positiv auf die Präzision auswirkt. Allerdings kann eine höhere Auflösung auch die Rechenlast der Steuerung erhöhen. Experimentieren Sie mit verschiedenen Einstellungen, um die optimale Balance für Ihre Anwendung zu finden.
Welche Schutzfunktionen bietet der DM430?
Der DM430 verfügt über umfassende Schutzfunktionen, um Schäden am Treiber und am Motor zu verhindern. Dazu gehören Überspannungsschutz, Unterspannungsschutz, Überstromschutz und Kurzschlussschutz. Diese Schutzfunktionen sorgen für einen sicheren und zuverlässigen Betrieb.
Kann ich den DM430 auch mit einer SPS (Speicherprogrammierbare Steuerung) verwenden?
Ja, der DM430 ist mit den meisten SPS-Steuerungen kompatibel. Er benötigt lediglich die üblichen Steuersignale (PUL, DIR, ENA). Achten Sie darauf, dass die Ausgangsspannung der SPS mit der Eingangsspannung des DM430 kompatibel ist.
Wie kann ich den DM430 optimal kühlen?
Unter normalen Betriebsbedingungen ist die natürliche Kühlung des DM430 ausreichend. Bei höheren Lasten oder in Umgebungen mit hohen Temperaturen empfiehlt es sich jedoch, eine forcierte Luftkühlung (z.B. mit einem Lüfter) zu verwenden, um eine Überhitzung zu vermeiden. Stellen Sie sicher, dass die Kühlung ausreichend ist, um die Betriebstemperatur des DM430 innerhalb des zulässigen Bereichs zu halten.
Wo finde ich detaillierte Informationen zur Fehlerbehebung?
Detaillierte Informationen zur Fehlerbehebung finden Sie im Handbuch des DM430. Das Handbuch enthält eine umfassende Liste möglicher Fehlerursachen und Lösungen. Darüber hinaus stehen wir Ihnen gerne für weitere Fragen und Unterstützung zur Verfügung.
Was ist der Unterschied zwischen dem DM430 und anderen Schrittmotortreibern?
Der DM430 zeichnet sich durch seine hohe Präzision, Leistung und Zuverlässigkeit aus. Er bietet eine optimale Balance zwischen Preis und Leistung und ist für eine Vielzahl von Anwendungen geeignet. Im Vergleich zu anderen Treibern bietet der DM430 umfassende Schutzfunktionen, eine einfache Konfiguration und eine hohe Kompatibilität mit verschiedenen Schrittmotoren und Steuerungen.
