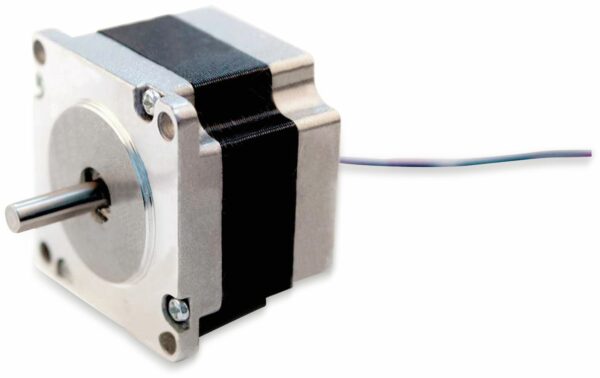

Entfesseln Sie das Potenzial Ihrer Projekte mit dem ACT Nema23 Schrittmotor – Präzision und Kraft in Perfektion vereint!
Dieser bipolare Nema23 Schrittmotor ist nicht nur ein Bauteil, sondern das Herzstück für Ihre innovativen Ideen. Mit seiner robusten Bauweise und den beeindruckenden Leistungsdaten bietet er die Grundlage für zuverlässige und präzise Bewegungsabläufe in einer Vielzahl von Anwendungen. Ob im 3D-Druck, in der Robotik oder in CNC-Maschinen – der ACT Nema23 setzt neue Maßstäbe.
Die Highlights des ACT Nema23 Schrittmotors
Der ACT Nema23 Schrittmotor ist mehr als nur ein Motor. Er ist ein Versprechen für Qualität, Präzision und Leistung. Entdecken Sie, was diesen Motor so besonders macht:
- Hohes Haltemoment: Mit 71 oz-in (0,5 Nm) bietet dieser Motor die nötige Kraft, um auch anspruchsvolle Aufgaben mühelos zu bewältigen.
- Kompakte Bauweise: Die 40 mm Bauhöhe ermöglicht eine einfache Integration in bestehende Systeme, ohne unnötig Platz zu beanspruchen.
- Präzise Schrittauflösung: 1,8° Schrittwinkel sorgen für hochgenaue Bewegungen undPositionierungen.
- Robuste Konstruktion: Der hochwertige Aufbau garantiert eine lange Lebensdauer und zuverlässige Leistung, auch unter anspruchsvollen Bedingungen.
- D-Shaft Design: Die D-förmige Welle ermöglicht eine einfache und sichere Montage von Anbauteilen.
- Bipolare Ausführung: Bietet eine hohe Drehmomentdichte und ermöglicht eine präzise Steuerung.
Technische Daten im Detail
Um Ihnen einen umfassenden Überblick zu geben, hier die wichtigsten technischen Daten des ACT Nema23 Schrittmotors:
| Eigenschaft | Wert |
|---|---|
| Motortyp | Bipolar Schrittmotor |
| Nema Größe | 23 |
| Schrittwinkel | 1.8° |
| Haltemoment | 71 oz-in (0.5 Nm) |
| Nennstrom | 1.5A |
| Wellen Durchmesser | 6.35 mm (D-Shaft) |
| Wellen Länge | 22 mm |
| Motorlänge | 40 mm |
| Anzahl der Drähte | 4 |
| Gewicht | ca. 350g |
| Phasenwiderstand | 2.1 Ohm |
| Phaseninduktivität | 3.6 mH |
| Rotorträgheit | 68 g-cm² |
Anwendungsbereiche: Wo der ACT Nema23 glänzt
Die Vielseitigkeit des ACT Nema23 Schrittmotors kennt kaum Grenzen. Hier sind einige Beispiele, wo er seine Stärken voll ausspielen kann:
- 3D-Druck: Erleben Sie präzisere und zuverlässigere Druckergebnisse durch exakte Filamentsteuerung und Positionierung.
- CNC-Maschinen: Profitieren Sie von hochgenauen Bewegungen und einer stabilen Performance, die für komplexe Bearbeitungen unerlässlich sind.
- Robotik: Bauen Sie Roboterarme und -systeme, die sich durch ihre Präzision und Kraft auszeichnen.
- Automatisierungstechnik: Optimieren Sie Fertigungsprozesse und steigern Sie die Effizienz durch präzise gesteuerte Bewegungsabläufe.
- Laborausstattung: Entwickeln Sie hochpräzise Geräte für Forschung und Entwicklung, die auf zuverlässige Bewegungsabläufe angewiesen sind.
- Textilmaschinen: Steigern Sie die Effizienz und Präzision in der Textilproduktion durch exakte Steuerung der Fäden und Muster.
- Bühnentechnik: Realisieren Sie beeindruckende Licht- und Bewegungseffekte mit präzise gesteuerten Bühnenelementen.
- Medizintechnik: Nutzen Sie die Präzision des Motors für Anwendungen, die höchste Genauigkeit erfordern, wie z.B. in Dosierpumpen oder Analysegeräten.
Stellen Sie sich vor, wie Sie mit diesem Motor Ihre kreativen Visionen verwirklichen und innovative Lösungen entwickeln können. Der ACT Nema23 Schrittmotor ist Ihr zuverlässiger Partner auf diesem Weg.
Warum gerade dieser Nema23 Schrittmotor?
Es gibt viele Schrittmotoren auf dem Markt, aber der ACT Nema23 zeichnet sich durch seine herausragende Qualität und Leistung aus. Hier sind einige Gründe, warum Sie sich für diesen Motor entscheiden sollten:
- Optimale Balance zwischen Kraft und Größe: Der Motor bietet ein hohes Haltemoment bei kompakter Bauweise, was ihn ideal für Anwendungen macht, bei denen Platz eine Rolle spielt.
- Hohe Präzision: Die 1,8° Schrittauflösung ermöglicht eine exakte Positionierung und ruckelfreie Bewegungen.
- Langlebigkeit: Die robuste Konstruktion und die hochwertigen Materialien sorgen für eine lange Lebensdauer und zuverlässige Leistung.
- Einfache Integration: Der D-Shaft und die standardisierten Anschlüsse erleichtern die Montage und den Anschluss an vorhandene Systeme.
- Gutes Preis-Leistungs-Verhältnis: Sie erhalten einen hochwertigen Motor zu einem fairen Preis.
Investieren Sie in einen Motor, der Ihre Erwartungen übertrifft und Ihnen langfristig Freude bereitet. Der ACT Nema23 Schrittmotor ist die perfekte Wahl für alle, die Wert auf Qualität, Präzision und Leistung legen.
Installation und Inbetriebnahme: So einfach geht’s
Die Installation und Inbetriebnahme des ACT Nema23 Schrittmotors ist denkbar einfach. Mit den folgenden Tipps und Hinweisen gelingt Ihnen der Einstieg im Handumdrehen:
- Anschluss: Verbinden Sie die vier Drähte des Motors gemäß dem Schaltplan mit Ihrer Steuerung. Achten Sie auf die richtige Polarität der Wicklungen.
- Montage: Befestigen Sie den Motor mit den passenden Schrauben an Ihrer Anwendung. Verwenden Sie die standardisierten Nema23-Bohrungen.
- Steuerung: Konfigurieren Sie Ihre Steuerung so, dass sie die gewünschten Schrittimpulse und Stromwerte liefert. Beachten Sie die technischen Daten des Motors.
- Testlauf: Führen Sie einen Testlauf durch, um die korrekte Funktion des Motors zu überprüfen. Achten Sie auf ungewöhnliche Geräusche oder Vibrationen.
- Feinjustierung: Optimieren Sie die Parameter Ihrer Steuerung, um die bestmögliche Performance des Motors zu erzielen.
Mit etwas Know-how und den richtigen Werkzeugen ist die Installation und Inbetriebnahme des ACT Nema23 Schrittmotors ein Kinderspiel. Sollten Sie dennoch Fragen haben, stehen wir Ihnen gerne mit Rat und Tat zur Seite.
Tipps für eine optimale Performance
Um das volle Potenzial des ACT Nema23 Schrittmotors auszuschöpfen, hier noch einige wertvolle Tipps:
- Verwenden Sie eine hochwertige Steuerung: Eine präzise und zuverlässige Steuerung ist entscheidend für eine optimale Performance des Motors.
- Achten Sie auf die richtige Stromversorgung: Stellen Sie sicher, dass Ihre Stromversorgung ausreichend Leistung für den Motor bereitstellt.
- Kühlen Sie den Motor bei Bedarf: Bei hohen Lasten oder langen Betriebszeiten kann der Motor warm werden. Eine Kühlung kann die Lebensdauer verlängern.
- Verwenden Sie die richtigen Schrauben und Befestigungselemente: Eine sichere und stabile Montage ist wichtig für eine zuverlässige Performance.
- Schmieren Sie die Welle regelmäßig: Eine regelmäßige Schmierung sorgt für einen reibungslosen Lauf und minimiert den Verschleiß.
Mit diesen Tipps und Tricks holen Sie das Maximum aus Ihrem ACT Nema23 Schrittmotor heraus und genießen eine lange und zuverlässige Performance.
FAQ – Häufig gestellte Fragen
Welchen Treiber benötige ich für diesen Motor?
Für den ACT Nema23 Schrittmotor empfehlen wir einen Treiber, der einen Strom von mindestens 1.5A liefern kann. Es gibt viele verschiedene Treiber auf dem Markt, wie z.B. den TB6600, DRV8825 oder TMC2209. Die Wahl des Treibers hängt von Ihren spezifischen Anforderungen ab, wie z.B. der gewünschten Mikroschrittauflösung und der Kompatibilität mit Ihrer Steuerung.
Kann ich diesen Motor mit einem Arduino steuern?
Ja, der ACT Nema23 Schrittmotor kann mit einem Arduino gesteuert werden. Sie benötigen jedoch einen geeigneten Schrittmotortreiber, um den Motor mit dem Arduino zu verbinden. Der Arduino liefert die Steuersignale (Schritt und Richtung), während der Treiber den Motor mit dem erforderlichen Strom versorgt.
Was bedeutet „bipolar“?
„Bipolar“ bezieht sich auf die Art und Weise, wie der Motor angesteuert wird. Ein bipolarer Schrittmotor hat zwei Wicklungen pro Phase, die in beide Richtungen bestromt werden können. Dies ermöglicht eine höhere Drehmomentdichte im Vergleich zu unipolaren Motoren. Bipolare Motoren benötigen in der Regel einen komplexeren Treiber, bieten aber eine bessere Leistung.
Was bedeutet „Nema23“?
Nema23 ist ein Industriestandard für Schrittmotoren, der die Abmessungen der Frontplatte (2.3 x 2.3 Zoll) und die Befestigungslöcher definiert. Dies ermöglicht eine einfache Austauschbarkeit und Kompatibilität zwischen verschiedenen Herstellern. Die Nema-Größe gibt jedoch keine Auskunft über die Leistung des Motors (Haltemoment, Strom, etc.).
Wie messe ich den Phasenstrom richtig?
Der Phasenstrom wird mit einem Amperemeter gemessen, das in Reihe mit einer der Motorwicklungen geschaltet wird. Stellen Sie sicher, dass das Amperemeter für den erwarteten Strombereich geeignet ist. Es ist wichtig, den Strom unter Last zu messen, da der Strom im Leerlauf geringer sein kann. Beachten Sie auch, dass der Strom von der eingestellten Spannung und der Mikroschrittauflösung des Treibers abhängt.
Wie finde ich die richtige Drehrichtung heraus?
Die Drehrichtung eines Schrittmotors hängt von der Polarität der Wicklungen ab. Wenn der Motor in die falsche Richtung dreht, können Sie die Polarität einer der Wicklungen umkehren, um die Drehrichtung zu ändern. Dies kann entweder durch Vertauschen der Drähte am Treiber oder durch Ändern der Konfiguration in Ihrer Steuerung erfolgen.
Welche Vorteile bietet eine D-förmige Welle?
Eine D-förmige Welle (D-Shaft) bietet mehrere Vorteile gegenüber einer runden Welle. Sie ermöglicht eine einfache und sichere Montage von Anbauteilen, wie z.B. Zahnrädern oder Riemenscheiben. Die flache Seite der Welle sorgt für eine formschlüssige Verbindung und verhindert ein Durchrutschen. Dies ist besonders wichtig bei Anwendungen, die hohe Drehmomente übertragen müssen.
Kann ich diesen Motor auch für 24V betreiben?
Ja, der ACT Nema23 Schrittmotor kann auch mit 24V betrieben werden. Allerdings ist es wichtig, den Strom des Treibers entsprechend anzupassen. Höhere Spannungen können zu einer schnelleren Beschleunigung und höheren Drehzahlen führen, aber auch zu einer höheren Wärmeentwicklung. Achten Sie darauf, die Spezifikationen des Treibers und des Motors zu beachten und ggf. eine Kühlung vorzusehen.
Was mache ich, wenn der Motor vibriert oder Geräusche macht?
Vibrationen und Geräusche bei Schrittmotoren können verschiedene Ursachen haben. Mögliche Ursachen sind eine falsche Einstellung des Treibers (z.B. falsche Mikroschrittauflösung), Resonanzen im System, zu hohe Beschleunigung oder unzureichende Stromversorgung. Überprüfen Sie die Einstellungen des Treibers, reduzieren Sie die Beschleunigung und stellen Sie sicher, dass die Stromversorgung ausreichend ist. In einigen Fällen kann auch eine mechanische Dämpfung helfen, die Vibrationen zu reduzieren.
Gibt es eine Garantie auf den Motor?
Wir bieten eine Garantie auf den ACT Nema23 Schrittmotor, die Herstellungsfehler und Materialfehler abdeckt. Die genauen Garantiebedingungen finden Sie in unseren Allgemeinen Geschäftsbedingungen. Bitte beachten Sie, dass die Garantie nicht für Schäden gilt, die durch unsachgemäße Verwendung, falsche Installation oder Überlastung des Motors entstanden sind.
