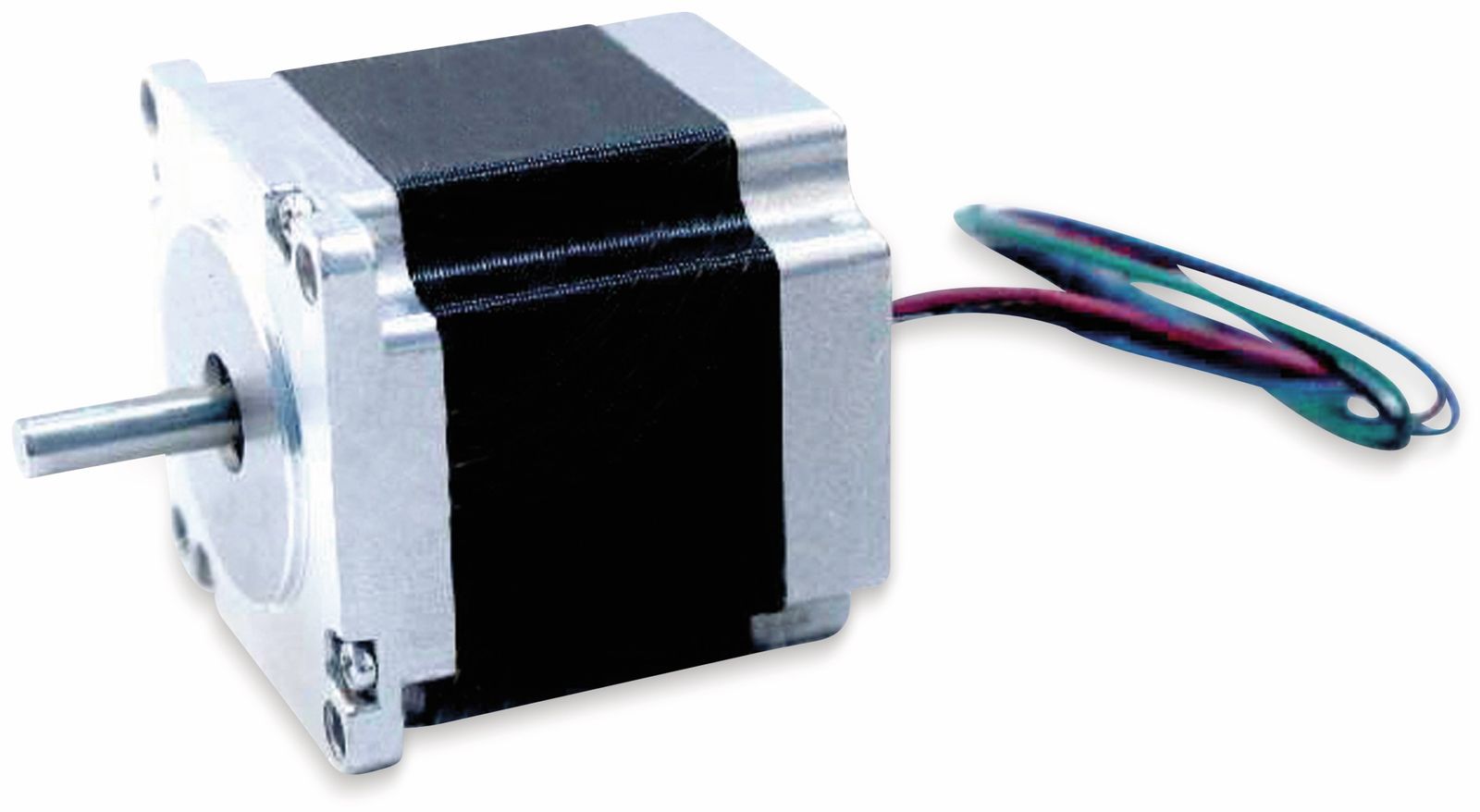

ACT Nema23 Schrittmotor Bipolar 56mm 180oz-in D-Welle 4A 1.8° – Präzision für Ihre Projekte
Sie suchen nach einem zuverlässigen und leistungsstarken Schrittmotor für Ihre komplexen Projekte? Der ACT Nema23 Schrittmotor Bipolar mit seiner 56mm Baugröße, einem Drehmoment von 180oz-in und einer präzisen D-Welle ist die ideale Lösung für anspruchsvolle Anwendungen in den Bereichen Automatisierung, Robotik, CNC-Maschinen und 3D-Druck. Entdecken Sie, wie dieser Motor die Genauigkeit und Effizienz Ihrer Systeme auf ein neues Niveau heben kann.
Leistungsstarke Performance für anspruchsvolle Anwendungen
Der ACT Nema23 Schrittmotor Bipolar wurde entwickelt, um selbst den höchsten Anforderungen gerecht zu werden. Mit seinem beeindruckenden Drehmoment von 180oz-in (ca. 12.7 Nm) und einem Strom von 4A pro Phase bietet er die nötige Kraft, um schwere Lasten präzise zu bewegen und komplexe Bewegungsabläufe zu realisieren. Die bipolare Ansteuerung sorgt dabei für eine optimale Leistungsausbeute und Effizienz.
Präzision durchdacht – Die D-Welle für sichere Verbindungen
Die integrierte D-Welle des ACT Nema23 Schrittmotors ist ein entscheidendes Merkmal für die sichere und spielfreie Kraftübertragung. Diese Wellenform verhindert ein Mitdrehen von Kupplungen oder Riemenscheiben, selbst unter hoher Belastung. Dies gewährleistet eine exakte Positionierung und wiederholgenaue Bewegungen, was für präzisionskritische Anwendungen wie CNC-Bearbeitung, präzise Positionierung von Sensoren oder die Steuerung von Roboterarmen unerlässlich ist.
Technische Spezifikationen auf einen Blick
Um Ihnen die Entscheidung zu erleichtern und die Integration in Ihre bestehende Infrastruktur zu vereinfachen, finden Sie hier eine detaillierte Übersicht der technischen Daten des ACT Nema23 Schrittmotors:
| Eigenschaft | Spezifikation |
|---|---|
| Schrittwinkel | 1.8° |
| Baugröße | Nema23 (56mm x 56mm) |
| Haltemoment | 180 oz-in (ca. 12.7 Nm) |
| Nennstrom pro Phase | 4A |
| Phasenwiderstand | ca. 0.6 Ohm |
| Induktivität pro Phase | ca. 2.3 mH |
| Wellenform | D-Welle (mit abgeflachter Seite) |
| Anzahl der Phasen | 2 (bipolar) |
| Kabellänge | Standard 300mm (erweiterbar bei Bedarf) |
| Isolationsklasse | B (130°C) |
| Betriebstemperatur | -20°C bis +50°C |
| Gewicht | ca. 1.2 kg |
Vorteile, die überzeugen
Der ACT Nema23 Schrittmotor Bipolar bietet Ihnen eine Reihe von entscheidenden Vorteilen, die ihn zu einer erstklassigen Wahl für Ihre technischen Vorhaben machen:
- Hohes Drehmoment für anspruchsvolle Aufgaben: Mit 180oz-in hält dieser Motor auch unter Last präzise die Position und ermöglicht kraftvolle Bewegungen, ideal für CNC-Fräsen oder den Betrieb von automatisierten Greifsystemen.
- Präzision bis ins kleinste Detail: Der Schrittwinkel von 1.8° in Verbindung mit einer zuverlässigen Ansteuerung garantiert feine und wiederholgenaue Bewegungen, was für Anwendungen wie Lasergravur oder präzise Roboterarme unerlässlich ist.
- Robuste und langlebige Konstruktion: Gefertigt aus hochwertigen Materialien und mit einer Isolationsklasse B, ist dieser Motor für den Dauereinsatz unter verschiedenen Umgebungsbedingungen konzipiert.
- Sichere Kraftübertragung durch D-Welle: Die charakteristische D-Form der Welle sorgt für eine sichere Verbindung mit Antriebskomponenten und minimiert das Risiko von Schlupf, was die Genauigkeit Ihrer Bewegungssteuerung erhöht.
- Bipolare Ansteuerung für maximale Effizienz: Die bipolare Auslegung des Motors ermöglicht eine effizientere Nutzung der angelegten Energie und somit eine höhere Leistungsausbeute im Vergleich zu unipolaren Motoren.
- Vielseitige Einsatzmöglichkeiten: Ob in der Prototypenentwicklung, im industriellen Anlagenbau, in der Forschung oder im Hobbybereich – dieser Schrittmotor passt sich flexibel Ihren Bedürfnissen an.
Einsatzgebiete: Wo Präzision zählt
Der ACT Nema23 Schrittmotor Bipolar findet aufgrund seiner Leistungsfähigkeit und Präzision Anwendung in einer Vielzahl von Bereichen. Hier sind einige typische Einsatzgebiete, in denen Sie von den Vorteilen dieses Motors profitieren können:
- CNC-Maschinen: Ob für den Eigenbau oder als Upgrade bestehender Systeme, dieser Motor ermöglicht präzise Schneide-, Gravier- und Bohrbewegungen für Holz, Metall und Kunststoffe.
- 3D-Drucker: Die exakte Positionierung der X-, Y- und Z-Achsen ist entscheidend für die Druckqualität. Dieser Motor bietet die nötige Präzision für hochauflösende Druckergebnisse.
- Robotik: Für die Ansteuerung von Roboterarmen, mobilen Plattformen oder Greifsystemen bietet der Nema23 Schrittmotor die nötige Dynamik und Genauigkeit.
- Automatisierungstechnik: In Fertigungsstraßen, Förderanlagen oder automatisierten Handhabungssystemen sorgt dieser Motor für zuverlässige und gesteuerte Bewegungsabläufe.
- Laborgeräte: Präzise Pipettierroboter, automatisierte Probenwechsler oder Positioniertische in Forschungseinrichtungen profitieren von der hohen Genauigkeit des Motors.
- Spezialanwendungen: Auch für individuelle Projekte wie Teleskopsteuerungen, Kameraschwenksysteme oder Modellbauprojekte, die eine exakte Steuerung erfordern, ist dieser Motor bestens geeignet.
Qualität und Verarbeitung – Ein Blick auf das Innenleben
Die herausragende Performance des ACT Nema23 Schrittmotors basiert auf einer sorgfältigen Auswahl der Materialien und einer präzisen Fertigung. Der Rotor ist mit leistungsstarken Neodym-Eisen-Bor-Magneten bestückt, die für ein hohes Haltemoment und geringe Rastmomente sorgen. Die Wicklungen sind robust isoliert und für den Nennstrom von 4A ausgelegt, um eine übermäßige Erwärmung auch bei intensiver Nutzung zu vermeiden. Die Lagerung ist auf Langlebigkeit ausgelegt und gewährleistet einen ruhigen und vibrationsarmen Lauf.
FAQ – Häufig gestellte Fragen zu ACT Nema23 Schrittmotor Bipolar 56mm 180oz-in D-Welle 4A 1.8°
Was bedeutet Nema23 und welche Vorteile hat die 56mm Baugröße?
Nema23 ist eine Standardgröße für Schrittmotoren, die sich durch die Befestigungsmaße des Gehäuses definiert. Eine 56mm Baugröße, oft als Frontplattenmaß bezeichnet, bedeutet, dass die quadratische Frontplatte des Motors eine Kantenlänge von 56mm hat. Diese Größe bietet ein gutes Verhältnis von Leistung zu Kompaktheit, was ihn ideal für viele Anwendungen macht, bei denen Platz begrenzt, aber dennoch ausreichend Drehmoment benötigt wird.
Ist dieser Motor für den Einsatz mit einem 3D-Drucker geeignet?
Ja, absolut. Der ACT Nema23 Schrittmotor Bipolar mit seinen 180oz-in Drehmoment und 1.8° Schrittwinkel ist hervorragend für den Einsatz in 3D-Druckern geeignet. Er bietet die notwendige Präzision und Kraft für die zuverlässige Bewegung der X-, Y- und Z-Achsen, was zu qualitativ hochwertigen Druckergebnissen führt. Die D-Welle erleichtert zudem die Montage von Kupplungen für Gewindestangen oder Riemenscheiben.
Welche Art von Schrittmotortreiber benötige ich für diesen Motor?
Für diesen bipolaren Schrittmotor benötigen Sie einen bipolaren Schrittmotortreiber. Beliebte Optionen sind Treiber wie der DRV8825, A4988 (mit Einschränkungen bei 4A), TB6600 oder leistungsfähigere Treiber für höhere Ströme und bessere Wärmeableitung. Achten Sie darauf, dass der von Ihnen gewählte Treiber den Nennstrom von 4A pro Phase unterstützen kann und über ausreichende Kühlmöglichkeiten verfügt.
Wie wichtig ist die D-Welle im Vergleich zu einer runden Welle?
Die D-Welle ist ein entscheidendes Merkmal für Anwendungen, die eine präzise und spielfreie Kraftübertragung erfordern. Die abgeflachte Seite der Welle ermöglicht eine feste Verbindung mit Klemm-Kupplungen, Zahnrad-Mitnehmern oder Riemenscheiben. Dies verhindert, dass sich die Kupplung auf der Welle dreht (Schlupf), insbesondere unter Lastwechseln oder bei schnellen Richtungsänderungen. Bei runden Wellen ist eine solche Verrutschsicherheit nur durch spezielle Kupplungssysteme oder zusätzliche Sicherungen zu gewährleisten.
Kann ich diesen Motor mit einer Niederspannungsquelle betreiben?
Theoretisch ja, jedoch ist die Leistung des Motors stark von der angelegten Spannung abhängig. Um das volle Drehmoment von 180oz-in zu erreichen und die Effizienz des Motors zu nutzen, wird typischerweise eine höhere Spannung (z.B. 24V oder mehr) in Verbindung mit einem geeigneten Schrittmotortreiber empfohlen. Bei sehr niedrigen Spannungen wird das verfügbare Drehmoment und die Geschwindigkeit des Motors deutlich reduziert.
Wie beeinflusst der Schrittwinkel von 1.8° die Präzision?
Ein Schrittwinkel von 1.8° bedeutet, dass der Motor für eine vollständige Umdrehung (360°) exakt 200 Schritte benötigt (360° / 1.8° = 200). Dies ermöglicht eine sehr feine und präzise Steuerung der Bewegung. Mit Mikroschritt-Funktionen des Treibers (z.B. 1/16 oder 1/32 Schritte) kann die Auflösung nochmals vervielfacht werden, was zu extrem sanften und genauen Positionierungen führt, die für viele Anwendungen unerlässlich sind.
Welche Art von Kühllösung wird für diesen Motor empfohlen?
Bei Nennstrom und typischer Beanspruchung kann eine zusätzliche Kühlung vorteilhaft sein, um eine Überhitzung zu vermeiden und die Lebensdauer des Motors zu maximieren. Je nach Anwendung und Umgebungstemperatur kann die Montage eines Kühlkörpers an der Motorrückseite oder eine leichte Gehäusebelüftung ausreichen. In Umgebungen mit hoher Umgebungstemperatur oder bei Dauerbetrieb unter Volllast kann eine aktive Kühlung wie ein kleiner Lüfter erforderlich sein.
