Entdecke die Präzision in Bewegung mit dem ACT Schrittmotor 23HS8430 – dem Herzstück für deine anspruchsvollen Projekte im Bereich Elektronik und Technik. Dieser kraftvolle 2-Phasen Schrittmotor mit einem Schrittwinkel von 1,8° eröffnet dir völlig neue Möglichkeiten in der Automatisierung, Robotik und präzisen Positionierung. Lass dich von seiner Leistung und Zuverlässigkeit begeistern und hebe deine Projekte auf ein neues Level!

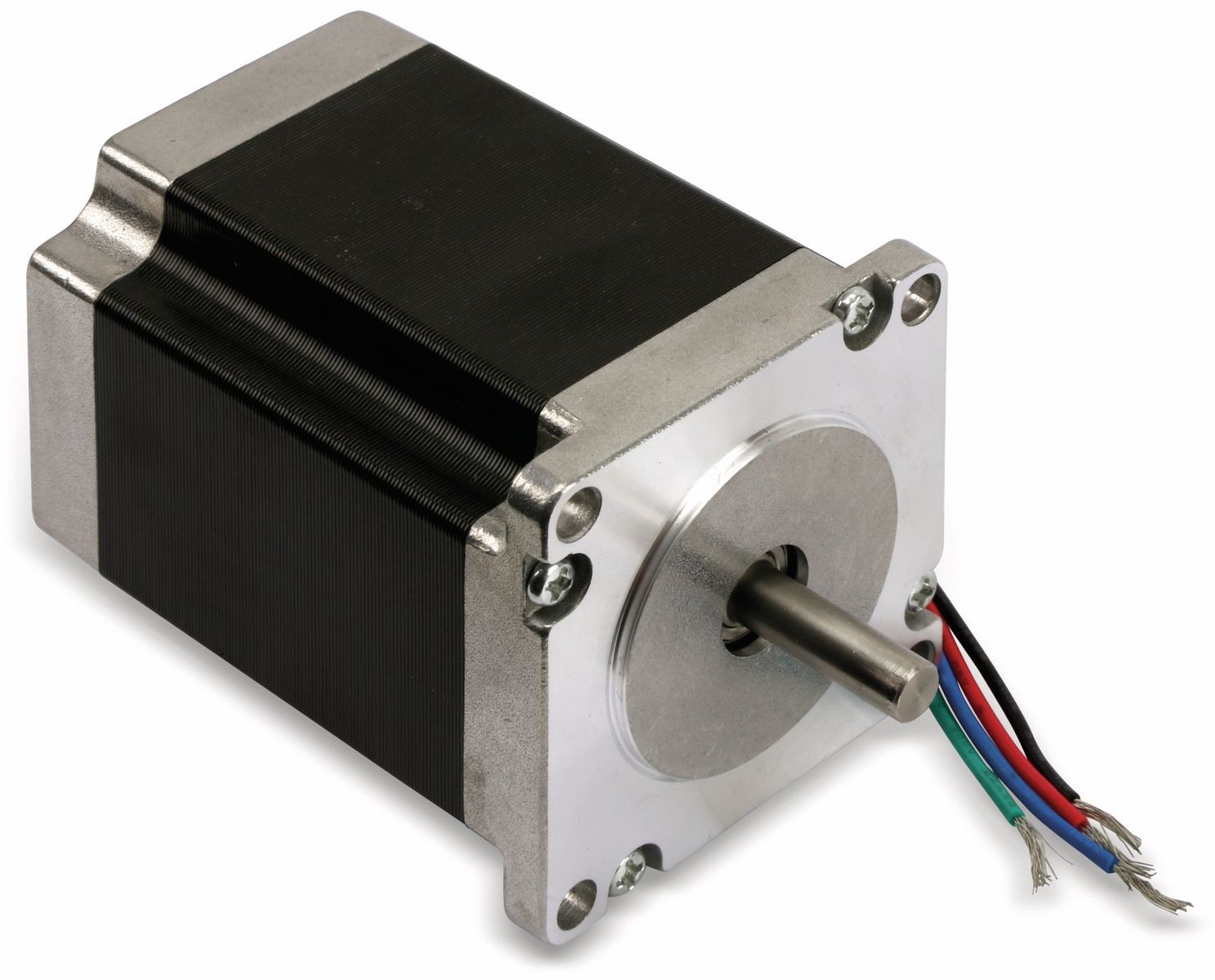

Technische Brillanz für deine Projekte: Der ACT Schrittmotor 23HS8430
Der ACT Schrittmotor 23HS8430 ist mehr als nur ein Bauteil – er ist ein Versprechen. Ein Versprechen für höchste Präzision, Zuverlässigkeit und Leistung, verpackt in einem robusten und kompakten Design. Dieser Schrittmotor ist die ideale Lösung für alle, die Wert auf exakte Bewegungsabläufe und eine lange Lebensdauer legen. Egal, ob du ihn in CNC-Maschinen, 3D-Druckern, Robotern oder anderen anspruchsvollen Anwendungen einsetzen möchtest – der 23HS8430 wird dich nicht enttäuschen.
Mit seinem Schrittwinkel von 1,8° ermöglicht dieser Motor 200 Schritte pro Umdrehung, was eine außergewöhnlich feine Auflösung und somit äußerst präzise Positionierung ermöglicht. Die 2-Phasen-Konfiguration sorgt für einen ruhigen und gleichmäßigen Lauf, während die robuste Bauweise auch unter anspruchsvollen Bedingungen eine zuverlässige Performance gewährleistet. Die NEMA 23 Baugröße macht ihn zu einem vielseitigen Begleiter für eine breite Palette von Anwendungen.
Die Vorteile auf einen Blick:
- Hohe Präzision: 1,8° Schrittwinkel für exakte Positionierung
- Robuste Bauweise: Zuverlässige Performance auch unter Last
- Vielseitige Einsatzmöglichkeiten: Ideal für CNC, 3D-Druck, Robotik u.v.m.
- Lange Lebensdauer: Hochwertige Materialien und Verarbeitung
- Einfache Integration: Standardisierte NEMA 23 Baugröße
Technische Daten, die überzeugen
Um dir einen detaillierten Überblick über die Leistungsfähigkeit des ACT Schrittmotors 23HS8430 zu geben, haben wir hier die wichtigsten technischen Daten für dich zusammengefasst. Diese Spezifikationen sind entscheidend, um sicherzustellen, dass der Motor optimal zu deinen Projektanforderungen passt.
| Parameter | Wert |
|---|---|
| Schrittwinkel | 1,8° |
| Phasen | 2 |
| Nennspannung | 3,0 V |
| Nennstrom | 3,0 A |
| Haltemoment | 1,3 Nm |
| Rotor-Trägheitsmoment | 300 g-cm² |
| Widerstand pro Phase | 1,0 Ω |
| Induktivität pro Phase | 3,6 mH |
| Baugröße | NEMA 23 |
| Motorlänge | 76 mm |
| Wellendurchmesser | 6,35 mm (1/4 Zoll) |
| Gewicht | ca. 700 g |
| Anzahl der Anschlussdrähte | 4 |
| Isolationswiderstand | 100 MΩ min. (500 V DC) |
| Dielektrische Festigkeit | 500 V AC für 1 Minute |
| Betriebstemperaturbereich | -20°C bis +50°C |
Diese Tabelle zeigt, dass der ACT Schrittmotor 23HS8430 eine ausgezeichnete Balance zwischen Leistung und Präzision bietet. Das hohe Haltemoment von 1,3 Nm ermöglicht es, auch schwere Lasten präzise zu bewegen und zu positionieren. Der geringe Phasenwiderstand und die niedrige Induktivität sorgen für ein schnelles Ansprechverhalten und eine hohe Effizienz.
Anwendungsbereiche: Wo der 23HS8430 seine Stärken ausspielt
Die Vielseitigkeit des ACT Schrittmotors 23HS8430 kennt kaum Grenzen. Dank seiner präzisen Steuerung, der robusten Bauweise und der hohen Leistungsfähigkeit eignet er sich hervorragend für eine breite Palette von Anwendungen in den unterschiedlichsten Branchen.
CNC-Maschinen: Präzision für perfekte Ergebnisse
Im Bereich der CNC-Bearbeitung ist Präzision das A und O. Der ACT Schrittmotor 23HS8430 ermöglicht es dir, fräsen, drehen und bohren mit höchster Genauigkeit. Seine feine Auflösung und das hohe Haltemoment sorgen dafür, dass deine Werkstücke exakt nach deinen Vorgaben bearbeitet werden. Profitiere von einer gesteigerten Effizienz und einer verbesserten Qualität deiner Produkte.
3D-Drucker: Schicht für Schicht zum perfekten Objekt
Die additive Fertigung, besser bekannt als 3D-Druck, stellt hohe Anforderungen an die eingesetzten Komponenten. Der ACT Schrittmotor 23HS8430 ist die ideale Wahl für die präzise Steuerung der Achsen in deinem 3D-Drucker. Er ermöglicht dir, feine Details und komplexe Strukturen mit Bravour zu realisieren. Erlebe, wie deine kreativen Ideen Schicht für Schicht zum Leben erweckt werden.
Robotik: Intelligente Bewegungen für smarte Lösungen
In der Robotik spielen präzise und zuverlässige Bewegungsabläufe eine entscheidende Rolle. Der ACT Schrittmotor 23HS8430 ermöglicht es dir, Roboterarme, Greifer und andere mechanische Komponenten exakt zu steuern. Seine robuste Bauweise und die hohe Leistungsfähigkeit gewährleisten einen zuverlässigen Betrieb, auch unter anspruchsvollen Bedingungen. Entwickle innovative Roboterlösungen für Industrie, Forschung und Bildung.
Automatisierungstechnik: Effizienz und Präzision für deine Prozesse
Die Automatisierungstechnik ist ein Schlüsselbereich für die Steigerung der Effizienz und Produktivität in Unternehmen. Der ACT Schrittmotor 23HS8430 ist die perfekte Lösung für die Automatisierung von Produktionsprozessen, Verpackungsanlagen und anderen Anwendungen. Seine präzise Steuerung und die hohe Zuverlässigkeit tragen dazu bei, dass deine Prozesse reibungslos und effizient ablaufen. Optimiere deine Abläufe und spare Zeit und Kosten.
Weitere Anwendungsbereiche:
- Medizintechnik: Präzise Positionierung in Analysegeräten und medizinischen Instrumenten
- Messtechnik: Exakte Steuerung von Messgeräten und Sensoren
- Überwachungstechnik: Zuverlässige Bewegungsabläufe in Überwachungskameras und Sicherheitssystemen
- Textilmaschinen: Präzise Steuerung von Fäden und Stoffen
- Bühnentechnik: Exakte Positionierung von Scheinwerfern und Bühnenelementen
Dies sind nur einige Beispiele für die vielfältigen Einsatzmöglichkeiten des ACT Schrittmotors 23HS8430. Lass deiner Kreativität freien Lauf und entdecke, wie dieser Motor deine Projekte bereichern kann!
Installation und Inbetriebnahme: So einfach geht’s
Die Installation und Inbetriebnahme des ACT Schrittmotors 23HS8430 ist denkbar einfach und unkompliziert. Dank der standardisierten NEMA 23 Baugröße lässt sich der Motor problemlos in bestehende Systeme integrieren. Hier sind die wichtigsten Schritte:
- Montage: Befestige den Motor sicher und vibrationsfrei an der gewünschten Position. Achte darauf, dass die Montagefläche eben ist und die Schrauben fest angezogen sind.
- Verkabelung: Schließe die Anschlussdrähte des Motors gemäß dem Schaltplan an deine Steuerung an. Achte auf die richtige Polarität, um Beschädigungen des Motors zu vermeiden. Die übliche Farbcodierung ist: A+ (Grün), A- (Schwarz), B+ (Rot), B- (Blau).
- Steuerung: Konfiguriere deine Schrittmotorsteuerung entsprechend den technischen Daten des 23HS8430. Stelle den passenden Strom, die Spannung und die Mikroschrittauflösung ein.
- Testlauf: Führe einen Testlauf durch, um sicherzustellen, dass der Motor korrekt funktioniert und die gewünschten Bewegungen ausführt. Überprüfe die Drehrichtung und justiere gegebenenfalls die Verkabelung.
Wichtiger Hinweis: Vor der Inbetriebnahme solltest du dich unbedingt mit den Sicherheitsvorkehrungen und den technischen Daten des Motors vertraut machen. Bei Fragen oder Problemen stehen wir dir gerne mit Rat und Tat zur Seite.
Tipps für eine optimale Performance:
- Verwende eine hochwertige Schrittmotorsteuerung, die auf die Bedürfnisse des 23HS8430 abgestimmt ist.
- Achte auf eine ausreichende Kühlung des Motors, insbesondere bei hohen Lasten und langen Betriebszeiten.
- Vermeide Überlastung des Motors, um Beschädigungen und einen vorzeitigen Verschleiß zu verhindern.
- Justiere die Mikroschrittauflösung, um ein optimales Gleichgewicht zwischen Präzision und Laufruhe zu erzielen.
Wichtige Hinweise und Sicherheitshinweise
Der sichere und sachgemäße Umgang mit dem ACT Schrittmotor 23HS8430 ist von entscheidender Bedeutung, um Schäden am Motor, an deiner Ausrüstung oder an Personen zu vermeiden. Bitte beachte daher die folgenden Hinweise:
- Spannung: Stelle sicher, dass die Versorgungsspannung mit den technischen Daten des Motors übereinstimmt. Eine falsche Spannung kann zu irreparablen Schäden führen.
- Strom: Begrenze den Strom auf den zulässigen Wert, um eine Überhitzung und Beschädigung des Motors zu vermeiden. Verwende eine geeignete Strombegrenzung in deiner Steuerung.
- Überlastung: Vermeide eine Überlastung des Motors, indem du das Drehmoment innerhalb der spezifizierten Grenzen hältst. Eine Überlastung kann zu einem Ausfall des Motors führen.
- Kühlung: Sorge für eine ausreichende Kühlung des Motors, insbesondere bei hohen Lasten und langen Betriebszeiten. Eine Überhitzung kann die Lebensdauer des Motors erheblich verkürzen.
- Erdung: Stelle sicher, dass der Motor ordnungsgemäß geerdet ist, um das Risiko von elektrischen Schlägen zu minimieren.
- Umgebung: Betreibe den Motor nur in einer trockenen und sauberen Umgebung. Vermeide den Einsatz in explosionsgefährdeten Bereichen.
- Reparaturen: Führe keine Reparaturen am Motor selbst durch. Im Falle eines Defekts wende dich an einen qualifizierten Fachmann.
- Sicherheit: Trage bei der Installation und Inbetriebnahme des Motors immer eine Schutzbrille und gegebenenfalls weitere Schutzausrüstung.
- Kinder: Bewahre den Motor außerhalb der Reichweite von Kindern auf.
Häufig gestellte Fragen (FAQ) zum ACT Schrittmotor 23HS8430
Was bedeutet der Schrittwinkel von 1,8°?
Der Schrittwinkel von 1,8° bedeutet, dass der Motor für jede einzelne Ansteuerung um 1,8 Grad rotiert. Da ein voller Kreis 360 Grad hat, benötigt der Motor 200 Schritte (360 / 1,8 = 200), um eine komplette Umdrehung auszuführen. Ein kleinerer Schrittwinkel ermöglicht eine präzisere Positionierung.
Welche Steuerung benötige ich für diesen Schrittmotor?
Du benötigst eine Schrittmotorsteuerung, die für 2-Phasen Schrittmotoren geeignet ist und die technischen Daten des 23HS8430 unterstützt. Achte darauf, dass die Steuerung den passenden Strom (3,0 A) und die Spannung (3,0 V) liefern kann und über eine Mikroschrittfunktion verfügt, um die Präzision weiter zu erhöhen.
Wie schließe ich den Schrittmotor richtig an?
Der ACT Schrittmotor 23HS8430 hat vier Anschlussdrähte, die in zwei Phasen aufgeteilt sind. Die übliche Farbcodierung ist: A+ (Grün), A- (Schwarz), B+ (Rot), B- (Blau). Verbinde die Drähte gemäß dem Schaltplan deiner Steuerung mit den entsprechenden Anschlüssen. Achte auf die richtige Polarität, um Beschädigungen des Motors zu vermeiden.
Kann ich diesen Motor auch mit einer höheren Spannung betreiben?
Nein, der ACT Schrittmotor 23HS8430 ist für eine Nennspannung von 3,0 V ausgelegt. Der Betrieb mit einer höheren Spannung kann zu einer Überhitzung und Beschädigung des Motors führen. Verwende immer die spezifizierte Spannung oder eine Steuerung, die die Spannung entsprechend anpassen kann.
Was bedeutet das Haltemoment von 1,3 Nm?
Das Haltemoment von 1,3 Nm gibt an, wie viel Drehmoment der Motor aufbringen kann, um eine bestimmte Position zu halten, wenn er nicht aktiv angesteuert wird. Ein höheres Haltemoment bedeutet, dass der Motor auch bei größeren Lasten seine Position stabil halten kann.
Wie kann ich die Drehrichtung des Motors ändern?
Die Drehrichtung des ACT Schrittmotors 23HS8430 kann durch das Vertauschen der Anschlussdrähte einer der beiden Phasen (A oder B) geändert werden. Wenn der Motor beispielsweise im Uhrzeigersinn dreht, kannst du die Drehrichtung umkehren, indem du die Drähte von Phase A (Grün und Schwarz) miteinander vertauschst.
Wie kann ich die Laufruhe des Motors verbessern?
Die Laufruhe des ACT Schrittmotors 23HS8430 kann durch die Verwendung der Mikroschrittfunktion verbessert werden. Diese Funktion teilt jeden einzelnen Schritt in mehrere kleinere Schritte auf, wodurch die Bewegung gleichmäßiger und vibrationsärmer wird. Die meisten Schrittmotorsteuerungen bieten verschiedene Mikroschrittauflösungen an (z.B. 1/2, 1/4, 1/8, 1/16).
Wie kann ich den Motor vor Überhitzung schützen?
Um den ACT Schrittmotor 23HS8430 vor Überhitzung zu schützen, solltest du sicherstellen, dass der Strom auf den zulässigen Wert begrenzt ist und dass der Motor ausreichend gekühlt wird. Eine Kühlung kann durch den Einsatz von Kühlkörpern oder Lüftern erreicht werden. Vermeide zudem lange Betriebszeiten unter Volllast.
Was mache ich, wenn der Motor nicht richtig funktioniert?
Wenn der ACT Schrittmotor 23HS8430 nicht richtig funktioniert, solltest du zuerst die Verkabelung überprüfen und sicherstellen, dass alle Anschlüsse korrekt sind. Überprüfe auch die Einstellungen deiner Schrittmotorsteuerung und stelle sicher, dass sie mit den technischen Daten des Motors übereinstimmen. Wenn das Problem weiterhin besteht, wende dich an unseren Kundensupport oder einen qualifizierten Fachmann.
