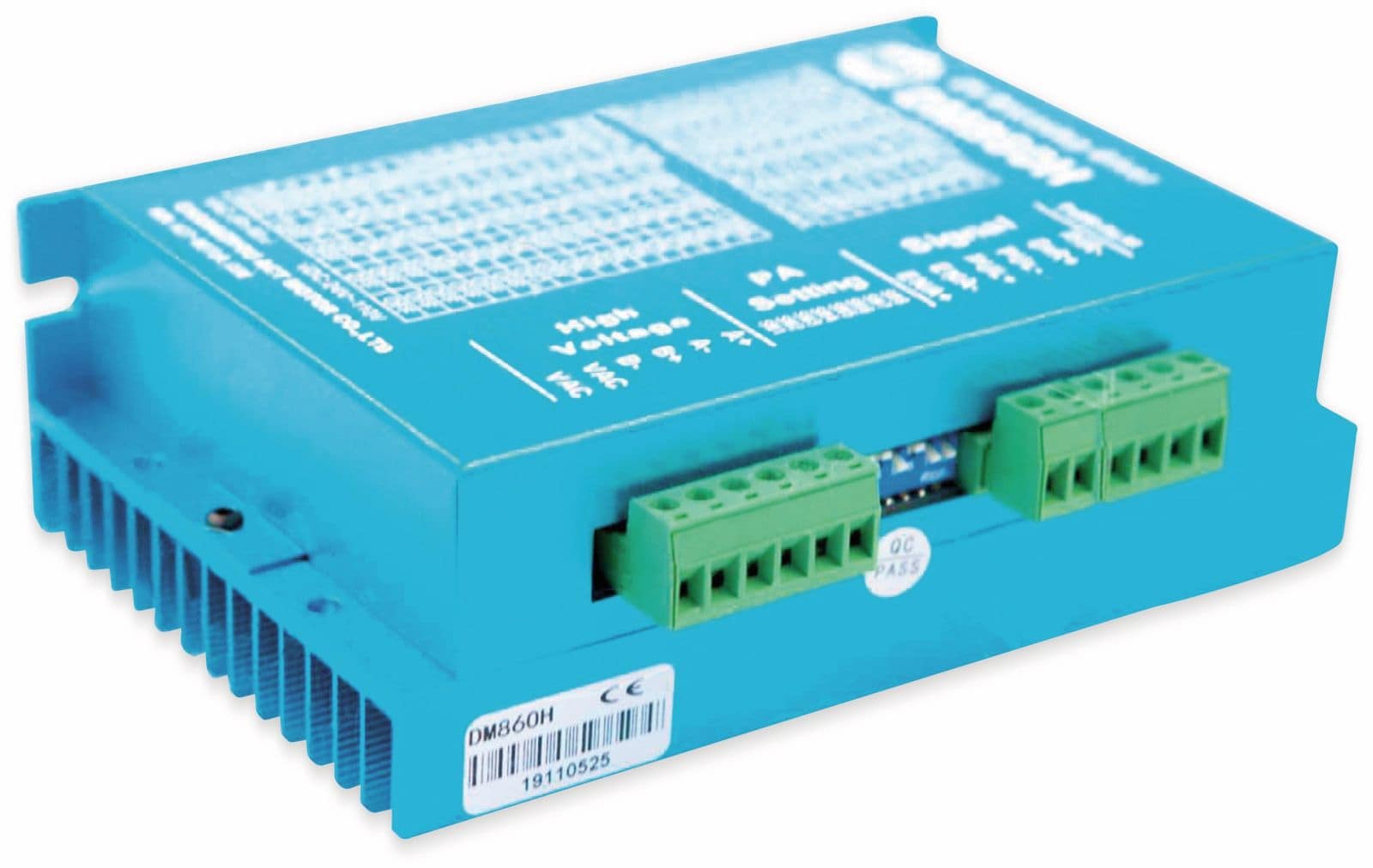

Erleben Sie die nächste Stufe der Präzision und Leistung mit dem ACT Schrittmotortreiber DM860H – Ihrem zuverlässigen Partner für anspruchsvolle Automatisierungsaufgaben. Dieser hochwertige Schrittmotortreiber, speziell entwickelt für Nema34 Schrittmotoren, vereint fortschrittliche Technologie mit benutzerfreundlicher Bedienung, um Ihnen eine unübertroffene Steuerung und Effizienz zu bieten. Lassen Sie sich von der Leistungsfähigkeit und Zuverlässigkeit des DM860H überzeugen und heben Sie Ihre Projekte auf ein neues Level!
Unübertroffene Leistung und Präzision
Der ACT Schrittmotortreiber DM860H ist ein echtes Kraftpaket, das speziell für anspruchsvolle Anwendungen entwickelt wurde. Mit einem maximalen Strom von 7.2A und einem breiten Spannungsbereich von 24-80VAC bzw. 24-110VDC bietet dieser Treiber die Flexibilität und Leistung, die Sie für Ihre Nema34 Schrittmotoren benötigen. Egal, ob Sie hochpräzise Bewegungen in der Robotik, CNC-Maschinen oder anderen Automatisierungssystemen realisieren möchten, der DM860H liefert stets zuverlässige und exakte Ergebnisse.
Dank fortschrittlicher Microstepping-Technologie ermöglicht der DM860H eine außergewöhnlich hohe Auflösung und Laufruhe. Dies führt zu sanfteren Bewegungen und reduziert Vibrationen, was besonders bei Anwendungen wichtig ist, bei denen es auf höchste Präzision und Oberflächenqualität ankommt. Die Möglichkeit, die Microstepping-Auflösung individuell anzupassen, gibt Ihnen die volle Kontrolle über die Feinabstimmung Ihrer Schrittmotoranwendung.
Der DM860H zeichnet sich durch seine robuste Bauweise und seine hochwertigen Komponenten aus. Dies gewährleistet eine lange Lebensdauer und einen zuverlässigen Betrieb, auch unter anspruchsvollen Bedingungen. Der integrierte Überstrom-, Überspannungs- und Kurzschlussschutz schützt den Treiber und den angeschlossenen Schrittmotor vor Schäden und sorgt für einen sicheren Betrieb Ihrer Anlage.
Die wichtigsten Vorteile auf einen Blick:
- Hoher Strom von bis zu 7.2A für leistungsstarke Nema34 Schrittmotoren
- Breiter Spannungsbereich von 24-80VAC bzw. 24-110VDC für maximale Flexibilität
- Fortschrittliche Microstepping-Technologie für hohe Auflösung und Laufruhe
- Robuste Bauweise und hochwertige Komponenten für lange Lebensdauer
- Integrierter Schutz vor Überstrom, Überspannung und Kurzschluss
- Einfache Installation und Inbetriebnahme
- Optimale Leistung für CNC-Maschinen, Robotik und andere Automatisierungsanwendungen
Technische Details, die überzeugen
Der ACT Schrittmotortreiber DM860H überzeugt nicht nur durch seine Leistung, sondern auch durch seine durchdachten technischen Details. Hier sind einige der wichtigsten Spezifikationen, die diesen Treiber zu einer ausgezeichneten Wahl für Ihre Schrittmotoranwendungen machen:
| Eigenschaft | Wert |
|---|---|
| Eingangsspannung | 24-80VAC / 24-110VDC |
| Ausgangsstrom | 0.5 – 7.2A (einstellbar) |
| Microstepping | 2/5/10/20/25/40/50/100/125 |
| Impulsfrequenz | Bis zu 200kHz |
| Isolationswiderstand | 500MΩ min. |
| Betriebstemperatur | -10°C bis +70°C |
| Lagertemperatur | -20°C bis +80°C |
| Gewicht | ca. 560g |
Die präzise einstellbaren Strom- und Microstepping-Einstellungen ermöglichen es Ihnen, den DM860H optimal an Ihre spezifischen Anforderungen anzupassen. Die hohe Impulsfrequenz von bis zu 200kHz sorgt für eine schnelle und reaktionsschnelle Steuerung Ihrer Schrittmotoren. Der großzügige Betriebstemperaturbereich gewährleistet einen zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen.
Der DM860H ist nicht nur leistungsstark, sondern auch benutzerfreundlich. Die klare und übersichtliche Beschriftung der Anschlüsse erleichtert die Installation und Inbetriebnahme. Die integrierten DIP-Schalter ermöglichen eine einfache Konfiguration der wichtigsten Parameter, wie z.B. Strom, Microstepping und Leerlaufstromreduktion. Dies spart Ihnen Zeit und Aufwand bei der Einrichtung Ihrer Schrittmotoranwendung.
Anwendungsbereiche, die begeistern
Der ACT Schrittmotortreiber DM860H ist ein wahrer Allrounder, der sich für eine Vielzahl von Anwendungen eignet. Seine hohe Leistung, Präzision und Zuverlässigkeit machen ihn zur idealen Wahl für:
- CNC-Maschinen: Steuern Sie die Achsen Ihrer CNC-Fräse, Drehmaschine oder Ihres 3D-Druckers präzise und zuverlässig. Der DM860H sorgt für glatte Oberflächen und exakte Konturen.
- Robotik: Realisieren Sie komplexe Bewegungsabläufe in Ihren Robotern und Automatisierungsanlagen. Die hohe Auflösung und Laufruhe des DM860H ermöglichen präzise und ruckelfreie Bewegungen.
- Automatisierungstechnik: Steuern Sie Förderbänder, Positioniersysteme und andere Automatisierungskomponenten mit höchster Genauigkeit. Der DM860H sorgt für einen reibungslosen und effizienten Produktionsablauf.
- Medizintechnik: Verwenden Sie den DM860H in medizinischen Geräten, bei denen es auf höchste Präzision und Zuverlässigkeit ankommt, wie z.B. in Dosierpumpen oder Analysegeräten.
- Textilindustrie: Steuern Sie Webstühle, Stickmaschinen und andere Textilmaschinen präzise und effizient. Der DM860H sorgt für eine hohe Produktivität und Qualität.
- Verpackungsindustrie: Verwenden Sie den DM860H in Verpackungsmaschinen, um Produkte präzise zu positionieren und zu verpacken. Der DM860H sorgt für einen schnellen und zuverlässigen Verpackungsprozess.
Die Vielseitigkeit des DM860H macht ihn zu einem unverzichtbaren Werkzeug für Ingenieure, Techniker und Bastler, die hochwertige und zuverlässige Schrittmotorsteuerungen benötigen. Egal, ob Sie ein professionelles Automatisierungsprojekt realisieren oder ein anspruchsvolles Hobbyprojekt umsetzen möchten, der DM860H ist die perfekte Wahl.
Installation und Inbetriebnahme leicht gemacht
Die Installation und Inbetriebnahme des ACT Schrittmotortreibers DM860H ist denkbar einfach. Dank der klaren Beschriftung der Anschlüsse und der übersichtlichen DIP-Schalter-Konfiguration können Sie den Treiber schnell und unkompliziert in Betrieb nehmen. Hier ist eine kurze Anleitung, die Ihnen den Einstieg erleichtert:
- Schrittmotor anschließen: Verbinden Sie die Wicklungen Ihres Nema34 Schrittmotors mit den entsprechenden Anschlüssen am DM860H (A+, A-, B+, B-). Achten Sie darauf, die richtige Polung zu beachten, um eine korrekte Drehrichtung zu gewährleisten.
- Stromversorgung anschließen: Verbinden Sie die Stromversorgung (24-80VAC oder 24-110VDC) mit den entsprechenden Anschlüssen am DM860H (L, N bzw. +V, GND). Achten Sie darauf, die richtige Spannung zu wählen und die Polarität korrekt anzuschließen.
- Steuersignale anschließen: Verbinden Sie die Steuersignale (PUL, DIR, ENA) mit Ihrem Steuergerät (z.B. CNC-Steuerung, Mikrocontroller). Achten Sie darauf, die richtige Pegelspannung zu verwenden (typischerweise 5V oder 24V).
- DIP-Schalter konfigurieren: Stellen Sie die DIP-Schalter auf der Oberseite des DM860H entsprechend Ihren Anforderungen ein. Konfigurieren Sie den Strom, das Microstepping und die Leerlaufstromreduktion.
- Inbetriebnahme: Schalten Sie die Stromversorgung ein und testen Sie die Funktion des Schrittmotors. Passen Sie die Einstellungen bei Bedarf an, um eine optimale Leistung zu erzielen.
Detaillierte Informationen zur Installation und Konfiguration finden Sie in der mitgelieferten Bedienungsanleitung. Bei Fragen oder Problemen steht Ihnen unser kompetentes Support-Team gerne zur Verfügung.
Qualität und Zuverlässigkeit, auf die Sie sich verlassen können
Wir wissen, dass Sie bei Ihren Elektronik- und Technikprojekten höchste Ansprüche an Qualität und Zuverlässigkeit stellen. Deshalb legen wir bei der Auswahl unserer Produkte größten Wert auf hochwertige Materialien, sorgfältige Verarbeitung und strenge Qualitätskontrollen. Der ACT Schrittmotortreiber DM860H ist ein Paradebeispiel für unsere Qualitätsphilosophie. Er wurde entwickelt, um Ihnen jahrelang zuverlässige Dienste zu leisten und Ihre Projekte zum Erfolg zu führen.
Der DM860H ist nicht nur robust und langlebig, sondern auch sicher. Der integrierte Schutz vor Überstrom, Überspannung und Kurzschluss schützt den Treiber und den angeschlossenen Schrittmotor vor Schäden und sorgt für einen sicheren Betrieb Ihrer Anlage. Sie können sich also voll und ganz auf Ihre Arbeit konzentrieren, ohne sich Sorgen um die Sicherheit machen zu müssen.
Vertrauen Sie auf die Qualität und Zuverlässigkeit des ACT Schrittmotortreibers DM860H und erleben Sie den Unterschied, den hochwertige Komponenten und sorgfältige Verarbeitung ausmachen können. Wir sind überzeugt, dass Sie von der Leistung und Zuverlässigkeit dieses Treibers begeistert sein werden.
FAQ – Häufig gestellte Fragen
Welche Schrittmotorgröße kann ich mit dem DM860H betreiben?
Der DM860H ist primär für Nema34 Schrittmotoren ausgelegt. Er kann auch für größere Nema23 Motoren verwendet werden, solange der Motorstrom innerhalb des einstellbaren Bereichs des Treibers (0.5 – 7.2A) liegt. Es ist wichtig, die technischen Daten Ihres Schrittmotors zu überprüfen, um sicherzustellen, dass er mit dem DM860H kompatibel ist.
Welche Versorgungsspannung benötige ich für den DM860H?
Der DM860H kann mit einer Versorgungsspannung von 24-80VAC oder 24-110VDC betrieben werden. Die Wahl der Spannung hängt von Ihren spezifischen Anforderungen und der Verfügbarkeit ab. Eine höhere Spannung kann zu einer besseren Leistung bei höheren Drehzahlen führen, während eine niedrigere Spannung möglicherweise einfacher zu handhaben ist. Achten Sie darauf, die richtige Polarität zu beachten, wenn Sie DC-Spannung verwenden.
Wie stelle ich den Strom am DM860H ein?
Der Strom wird am DM860H über DIP-Schalter eingestellt, die sich auf der Oberseite des Treibers befinden. Die genaue Konfiguration der DIP-Schalter für verschiedene Stromwerte ist in der Bedienungsanleitung des DM860H detailliert beschrieben. Es ist wichtig, den Strom richtig einzustellen, um den Schrittmotor optimal zu betreiben und Schäden zu vermeiden.
Was bedeutet Microstepping und wie stelle ich es ein?
Microstepping ist eine Technik, die es ermöglicht, einen Schrittmotor in kleinere Schritte als seine Grundschrittweite zu unterteilen. Dies führt zu einer höheren Auflösung, Laufruhe und Genauigkeit. Der DM860H bietet verschiedene Microstepping-Einstellungen (2/5/10/20/25/40/50/100/125), die über DIP-Schalter eingestellt werden können. Die Wahl der Microstepping-Auflösung hängt von den spezifischen Anforderungen Ihrer Anwendung ab. Höhere Auflösungen führen zu sanfteren Bewegungen, können aber auch die Rechenlast des Steuergeräts erhöhen.
Wie schütze ich den DM860H vor Schäden?
Der DM860H verfügt über einen integrierten Schutz vor Überstrom, Überspannung und Kurzschluss. Um den Treiber zusätzlich zu schützen, sollten Sie sicherstellen, dass die Versorgungsspannung innerhalb des zulässigen Bereichs liegt, die Stromstärke richtig eingestellt ist und die Verkabelung korrekt ausgeführt ist. Verwenden Sie außerdem eine hochwertige Stromversorgung mit ausreichender Leistung und einen geeigneten Kühlkörper, um die Wärmeableitung zu gewährleisten.
Kann ich den DM860H mit einem Arduino oder Raspberry Pi steuern?
Ja, der DM860H kann problemlos mit einem Arduino oder Raspberry Pi gesteuert werden. Sie benötigen lediglich die entsprechenden Steuersignale (PUL, DIR, ENA) und eine geeignete Pegelwandlung, falls die Spannung der Steuersignale nicht kompatibel ist. Es gibt zahlreiche Tutorials und Bibliotheken, die Ihnen bei der Ansteuerung des DM860H mit Arduino oder Raspberry Pi helfen können.
Wo finde ich eine detaillierte Bedienungsanleitung für den DM860H?
Eine detaillierte Bedienungsanleitung für den DM860H liegt dem Produkt bei. Sie können die Bedienungsanleitung auch auf unserer Website herunterladen. Die Bedienungsanleitung enthält detaillierte Informationen zur Installation, Konfiguration, Fehlerbehebung und technischen Daten des DM860H.
Was mache ich, wenn der Schrittmotor nicht richtig funktioniert?
Wenn der Schrittmotor nicht richtig funktioniert, sollten Sie zunächst die Verkabelung überprüfen, um sicherzustellen, dass alle Verbindungen korrekt sind. Überprüfen Sie auch die Einstellungen der DIP-Schalter, um sicherzustellen, dass Strom, Microstepping und Leerlaufstromreduktion richtig konfiguriert sind. Wenn das Problem weiterhin besteht, überprüfen Sie die Versorgungsspannung und die Steuersignale. Konsultieren Sie die Bedienungsanleitung für weitere Informationen zur Fehlerbehebung. Wenn Sie das Problem nicht selbst beheben können, kontaktieren Sie unser Support-Team für Unterstützung.
