Herzlich willkommen in der Welt der Elektronik-Enthusiasten und Tüftler! Entdecken Sie mit unserer hochwertigen Adapterplatine SO-20W/X ungeahnte Möglichkeiten für Ihre Elektronikprojekte. Diese 4-fach Adapterplatine im Rastermaß 2,54 mm ist der Schlüssel zu flexiblen und professionellen Schaltungsaufbauten. Lassen Sie uns gemeinsam eintauchen in die Details, die diese Platine so besonders machen!
Die Adapterplatine SO-20W/X: Ihre Brücke zu neuen Projekten

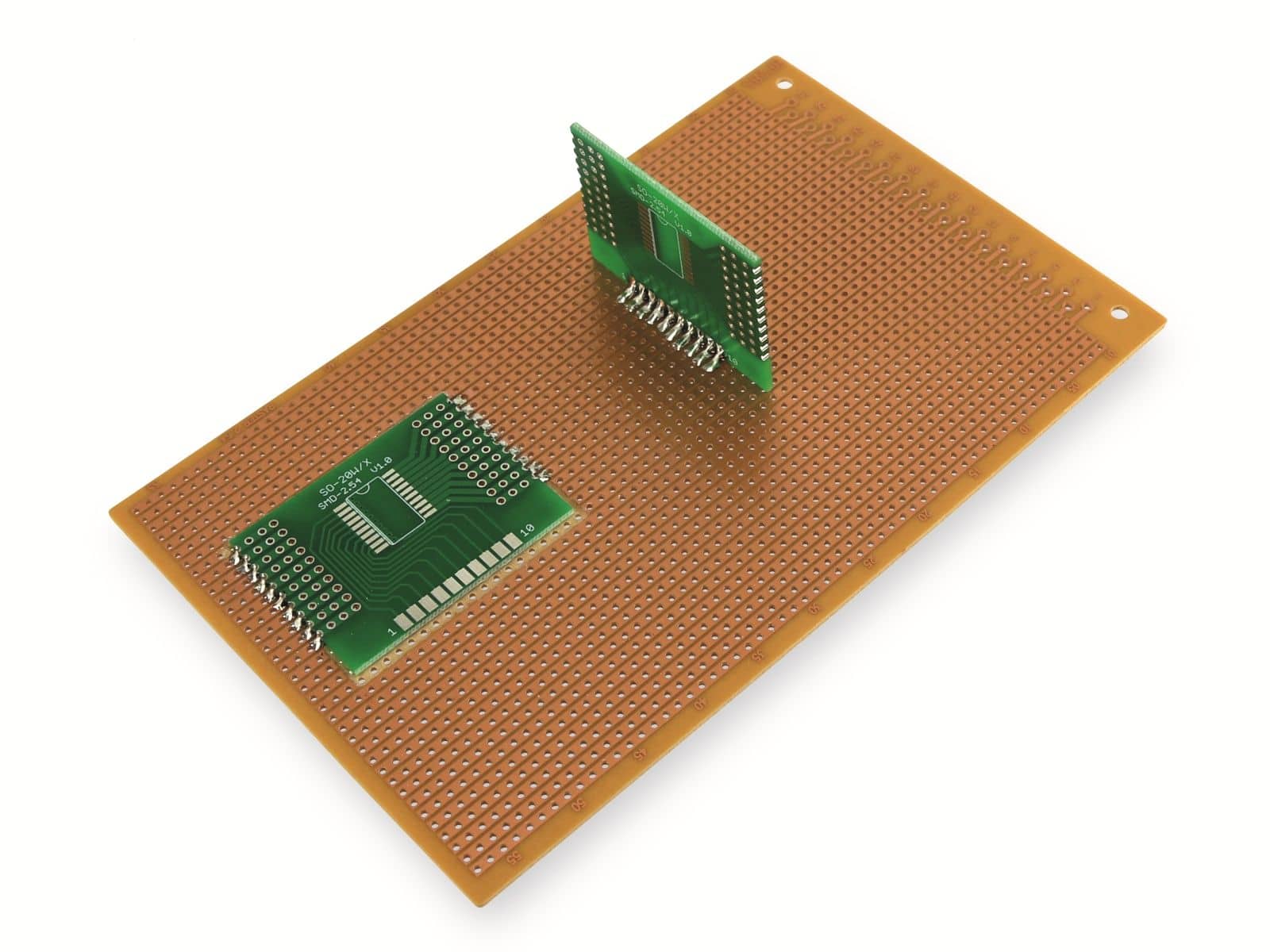

Die Adapterplatine SO-20W/X ist ein unverzichtbares Werkzeug für jeden, der sich mit SMD-Bauteilen (Surface Mounted Devices) beschäftigt. Sie ermöglicht es, SO-20W/X-Gehäuse (Small Outline) auf ein herkömmliches Rastermaß von 2,54 mm zu adaptieren, wodurch diese Bauteile problemlos in Breadboards, Lochrasterplatinen oder andere Schaltungen mit Standard-Rastermaß integriert werden können. Diese Platine ist nicht einfach nur ein Adapter, sondern vielmehr eine Brücke, die die Welt der SMD-Technologie mit der traditionellen, bedrahteten Elektronik verbindet.
Stellen Sie sich vor, Sie haben ein faszinierendes neues IC (Integrated Circuit) im SO-20W/X-Gehäuse entdeckt, das die Leistung Ihres Projekts erheblich steigern könnte. Doch wie sollen Sie es in Ihre bestehende Schaltung integrieren, die auf bedrahteten Bauteilen basiert? Hier kommt unsere Adapterplatine ins Spiel. Sie bietet die perfekte Lösung, um dieses Hindernis zu überwinden und Ihre kreativen Ideen ohne Einschränkungen umzusetzen. Mit der Adapterplatine SO-20W/X können Sie sich voll und ganz auf die Entwicklung Ihrer Schaltung konzentrieren, ohne sich um die Kompatibilitätsprobleme von SMD-Bauteilen sorgen zu müssen.
Warum eine Adapterplatine SO-20W/X unerlässlich ist
In der modernen Elektronik sind SMD-Bauteile allgegenwärtig. Sie bieten eine hohe Packungsdichte, geringe Baugröße und oft auch bessere elektrische Eigenschaften als ihre bedrahteten Pendants. Allerdings erfordert die Verarbeitung von SMD-Bauteilen spezielle Werkzeuge und Techniken, die nicht jeder Hobby-Elektroniker oder Prototypenentwickler zur Verfügung hat. Hier bietet die Adapterplatine SO-20W/X eine geniale Abhilfe. Sie ermöglicht es Ihnen, die Vorteile der SMD-Technologie zu nutzen, ohne aufwendige Löttechniken oder teure Ausrüstung investieren zu müssen.
Die 4-fach Ausführung unserer Adapterplatine bietet Ihnen zudem die Möglichkeit, mehrere SO-20W/X-Bauteile gleichzeitig zu adaptieren. Dies ist besonders nützlich, wenn Sie komplexe Schaltungen entwickeln oder mehrere identische Bauteile in Ihrem Projekt verwenden. Die hohe Qualität der Platine und die präzise gefertigten Kontakte gewährleisten eine zuverlässige Verbindung und eine lange Lebensdauer. Sie können sich darauf verlassen, dass Ihre Schaltung auch unter anspruchsvollen Bedingungen stabil und zuverlässig funktioniert.
Denken Sie an die unzähligen Stunden, die Sie schon damit verbracht haben, komplizierte Schaltungen zu planen und aufzubauen. Mit der Adapterplatine SO-20W/X können Sie diesen Prozess erheblich beschleunigen und vereinfachen. Sie sparen Zeit und Nerven und können sich stattdessen auf das Wesentliche konzentrieren: die Verwirklichung Ihrer kreativen Visionen.
Technische Details und Spezifikationen
Um Ihnen einen umfassenden Überblick über die technischen Eigenschaften unserer Adapterplatine SO-20W/X zu geben, haben wir hier eine detaillierte Auflistung der wichtigsten Spezifikationen zusammengestellt:
- Gehäuse: SO-20W/X (Small Outline)
- Anzahl Adapter: 4-fach
- Rastermaß: 2,54 mm (0.1 inch)
- Material: Hochwertiges FR-4 Epoxidharz
- Oberfläche: Vergoldete Kontakte für optimale Leitfähigkeit
- Abmessungen: [Hier die genauen Abmessungen in mm angeben]
- Temperaturbereich: -40°C bis +85°C
- RoHS-konform: Ja
Diese Spezifikationen zeigen, dass unsere Adapterplatine nicht nur funktional, sondern auch hochwertig und langlebig ist. Das FR-4 Epoxidharz sorgt für eine hohe Stabilität und Widerstandsfähigkeit gegen Umwelteinflüsse. Die vergoldeten Kontakte gewährleisten eine optimale Leitfähigkeit und minimieren das Risiko von Korrosion. Dadurch ist eine zuverlässige und dauerhafte Verbindung Ihrer SMD-Bauteile gewährleistet.
Die RoHS-Konformität ist ein weiterer wichtiger Aspekt, der für die Qualität unserer Adapterplatine spricht. Sie bedeutet, dass die Platine keine gefährlichen Stoffe wie Blei, Quecksilber oder Cadmium enthält und somit umweltfreundlich ist. Sie können sich also nicht nur auf die technische Leistungsfähigkeit unserer Produkte verlassen, sondern auch auf deren Nachhaltigkeit.
Die Vorteile im Überblick: Warum Sie sich für unsere Adapterplatine entscheiden sollten
Es gibt viele Gründe, sich für unsere Adapterplatine SO-20W/X zu entscheiden. Hier sind die wichtigsten Vorteile noch einmal übersichtlich zusammengefasst:
- Einfache Integration: Adaptiert SO-20W/X-Bauteile auf Standard-Rastermaß 2,54 mm
- Zeitersparnis: Beschleunigt den Aufbau von Prototypen und Schaltungen
- Flexibilität: Ermöglicht die Verwendung von SMD-Bauteilen in bedrahteten Schaltungen
- 4-fach Ausführung: Bietet Platz für mehrere Bauteile gleichzeitig
- Hohe Qualität: Vergoldete Kontakte und robustes FR-4 Material
- Zuverlässigkeit: Gewährleistet eine stabile und dauerhafte Verbindung
- Umweltfreundlich: RoHS-konform und ohne gefährliche Stoffe
Diese Vorteile machen unsere Adapterplatine zu einem unverzichtbaren Werkzeug für jeden, der sich mit Elektronik beschäftigt. Egal, ob Sie ein erfahrener Ingenieur, ein begeisterter Hobby-Elektroniker oder ein Student sind, unsere Adapterplatine wird Ihnen helfen, Ihre Projekte schneller, einfacher und erfolgreicher umzusetzen. Lassen Sie sich von der Qualität und Vielseitigkeit unserer Produkte überzeugen und entdecken Sie die unendlichen Möglichkeiten der Elektronik!
Anwendungsbeispiele: Wo die Adapterplatine SO-20W/X zum Einsatz kommt
Die Adapterplatine SO-20W/X ist ein wahres Multitalent und findet in den unterschiedlichsten Bereichen der Elektronik Anwendung. Hier sind einige inspirierende Beispiele, wie Sie diese Platine in Ihren Projekten einsetzen können:
- Prototypenbau: Testen und Validieren von Schaltungen mit SO-20W/X-ICs auf Breadboards oder Lochrasterplatinen
- Reparatur von Elektronikgeräten: Austausch von defekten SMD-Bauteilen durch bedrahtete Alternativen
- Entwicklung von Messgeräten: Integration von hochpräzisen Sensoren im SO-20W/X-Gehäuse
- Steuerungstechnik: Ansteuerung von Motoren, Aktoren und anderen Komponenten mit SO-20W/X-ICs
- Audio- und Videotechnik: Einsatz von Audio-Codecs, Verstärkern und anderen Bausteinen im SO-20W/X-Gehäuse
- IoT-Anwendungen: Integration von Sensoren, Controllern und Funkmodulen im SO-20W/X-Gehäuse
Diese Beispiele zeigen, dass die Einsatzmöglichkeiten der Adapterplatine SO-20W/X nahezu unbegrenzt sind. Sie ist ein unverzichtbares Werkzeug für jeden, der innovative Elektronikprojekte realisieren möchte. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie die unzähligen Möglichkeiten, die Ihnen unsere Adapterplatine bietet!
Praktische Tipps für die Verwendung der Adapterplatine
Um Ihnen den Einstieg in die Verwendung unserer Adapterplatine SO-20W/X zu erleichtern, haben wir hier einige praktische Tipps zusammengestellt:
- Vorbereitung: Reinigen Sie die Kontakte der Adapterplatine und des SO-20W/X-Bauteils vor dem Löten gründlich mit Isopropylalkohol oder einem speziellen Reiniger.
- Löten: Verwenden Sie einen feinen Lötkolben mit einer spitzen Lötspitze und hochwertiges Lötzinn mit Flussmittel. Achten Sie darauf, die Kontakte nicht zu überhitzen.
- Kontrolle: Überprüfen Sie die Lötstellen nach dem Löten sorgfältig auf Kurzschlüsse oder kalte Lötstellen. Verwenden Sie bei Bedarf eine Lupe oder ein Mikroskop.
- Montage: Befestigen Sie die Adapterplatine sicher auf Ihrem Breadboard oder Ihrer Lochrasterplatine. Verwenden Sie bei Bedarf Klebeband oder Schrauben.
- Testen: Testen Sie Ihre Schaltung nach dem Aufbau sorgfältig, um sicherzustellen, dass alle Bauteile korrekt funktionieren.
Diese Tipps helfen Ihnen, die Adapterplatine SO-20W/X optimal zu nutzen und Fehler zu vermeiden. Mit etwas Übung werden Sie schnell zum Profi im Umgang mit SMD-Bauteilen und können Ihre Elektronikprojekte noch effizienter umsetzen.
FAQ – Häufig gestellte Fragen
Was ist eine SO-20W/X Adapterplatine und wozu dient sie?
Eine SO-20W/X Adapterplatine dient dazu, SMD-Bauteile im SO-20W/X-Gehäuse (Small Outline) auf ein Standard-Rastermaß von 2,54 mm zu adaptieren. Dies ermöglicht die einfache Integration von SMD-Bauteilen in Schaltungen, die auf Breadboards, Lochrasterplatinen oder anderen Standard-Rastermaßen basieren.
Welche Vorteile bietet die 4-fach Ausführung der Adapterplatine?
Die 4-fach Ausführung der Adapterplatine ermöglicht die gleichzeitige Adaption von bis zu vier SO-20W/X-Bauteilen. Dies ist besonders nützlich für komplexe Schaltungen oder Projekte, in denen mehrere identische Bauteile verwendet werden.
Welches Material wird für die Adapterplatine verwendet und warum?
Die Adapterplatine wird aus hochwertigem FR-4 Epoxidharz gefertigt. Dieses Material zeichnet sich durch seine hohe Stabilität, Widerstandsfähigkeit gegen Umwelteinflüsse und gute Isolationseigenschaften aus. Es ist ideal für den Einsatz in Elektronikanwendungen.
Sind die Kontakte der Adapterplatine vergoldet und warum ist das wichtig?
Ja, die Kontakte der Adapterplatine sind vergoldet. Die Vergoldung sorgt für eine optimale Leitfähigkeit und minimiert das Risiko von Korrosion. Dadurch wird eine zuverlässige und dauerhafte Verbindung der SMD-Bauteile gewährleistet.
Ist die Adapterplatine RoHS-konform und was bedeutet das?
Ja, die Adapterplatine ist RoHS-konform. Das bedeutet, dass sie keine gefährlichen Stoffe wie Blei, Quecksilber oder Cadmium enthält und somit umweltfreundlich ist. Die RoHS-Konformität ist ein wichtiger Aspekt der Nachhaltigkeit unserer Produkte.
Kann ich die Adapterplatine auch für andere SMD-Gehäuse verwenden?
Die Adapterplatine ist speziell für das SO-20W/X-Gehäuse konzipiert. Für andere SMD-Gehäuse sind möglicherweise andere Adapterplatinen erforderlich. Bitte überprüfen Sie vor dem Kauf die Kompatibilität mit Ihrem Bauteil.
Wie löte ich SMD-Bauteile auf die Adapterplatine?
Verwenden Sie einen feinen Lötkolben mit einer spitzen Lötspitze und hochwertiges Lötzinn mit Flussmittel. Reinigen Sie die Kontakte der Adapterplatine und des SO-20W/X-Bauteils vor dem Löten gründlich. Achten Sie darauf, die Kontakte nicht zu überhitzen und überprüfen Sie die Lötstellen nach dem Löten sorgfältig auf Kurzschlüsse oder kalte Lötstellen.
Wo kann ich die Adapterplatine SO-20W/X noch einsetzen?
Die Adapterplatine kann vielseitig eingesetzt werden, z. B. im Prototypenbau, bei der Reparatur von Elektronikgeräten, in Messgeräten, in der Steuerungstechnik, in der Audio- und Videotechnik sowie in IoT-Anwendungen.
