Entfesseln Sie die wahre Klanggewalt Ihrer Audio-Projekte mit dem Audio-Leistungsverstärker TDA7293V von STMicroelectronics. Dieser legendäre Chip ist mehr als nur ein Bauteil; er ist das Herzstück, das Ihre Lautsprecher zum Leben erweckt und Ihre Ohren mit einem unvergesslichen Klangerlebnis verwöhnt. Tauchen Sie ein in die Welt des Hi-Fi-Sounds und erleben Sie Musik in einer neuen Dimension. Der TDA7293V ist Ihr Schlüssel zu einer unvergleichlichen Klangqualität, die Sie begeistern wird.
Der TDA7293V: Ein Meisterwerk der Audiotechnik

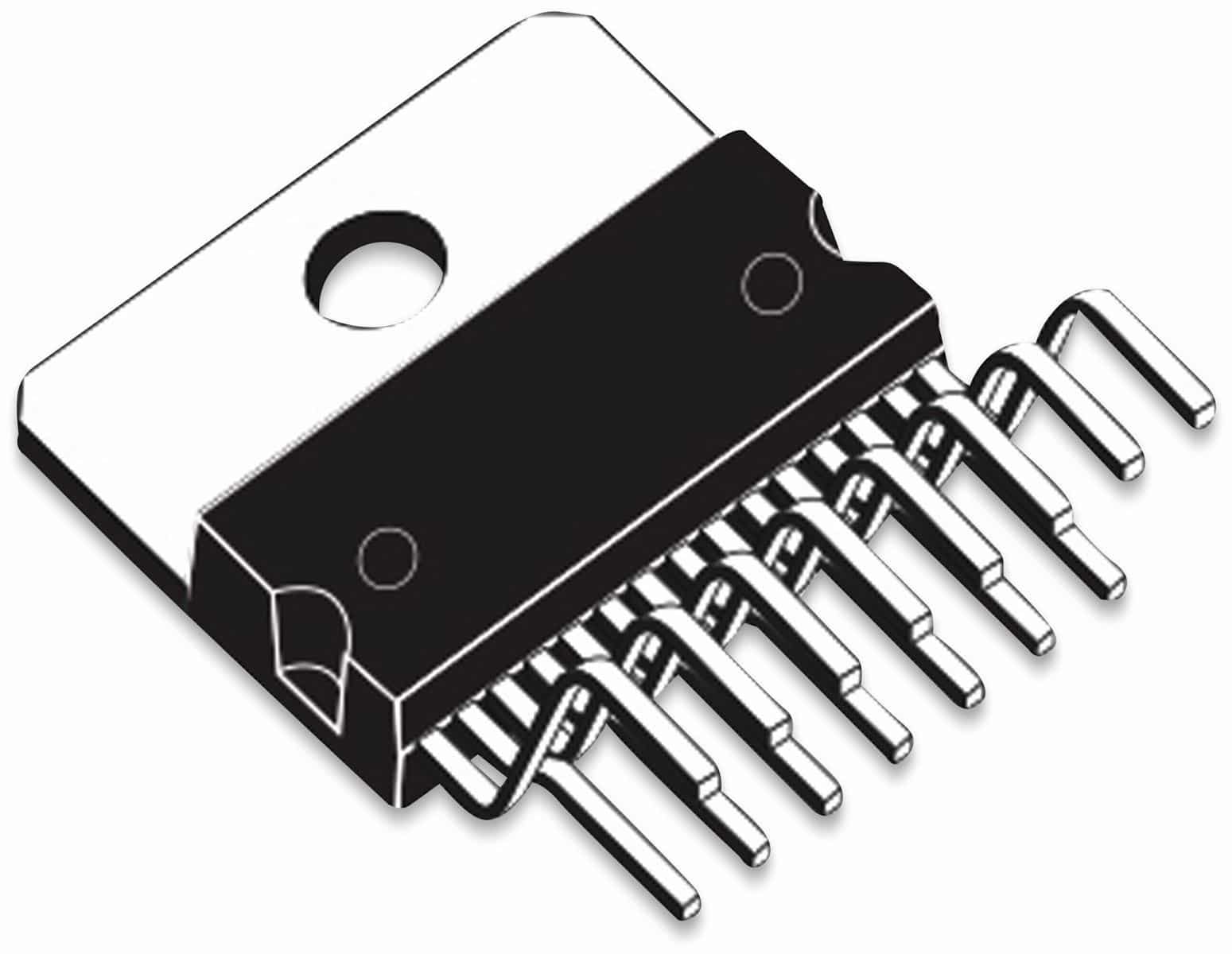

Der TDA7293V ist ein monolithischer integrierter Schaltkreis im Multiwatt15V-Gehäuse, der für den Einsatz als Audio-Leistungsverstärker in Hi-Fi-Anwendungen entwickelt wurde. Seine außergewöhnliche Leistungsfähigkeit und seine audiophile Klangqualität haben ihn zu einem Favoriten unter Audio-Enthusiasten, Ingenieuren und DIY-Enthusiasten gemacht. Erleben Sie Musik in ihrer reinsten Form – mit Klarheit, Präzision und einer Dynamik, die Sie in ihren Bann ziehen wird. Dieser Verstärkerchip ist nicht nur ein Bauteil, sondern ein Versprechen für unvergessliche Hörerlebnisse.
Technische Highlights, die begeistern:
- Hohe Ausgangsleistung: Bis zu 100W Musikleistung an 4 Ohm oder 70W an 8 Ohm ermöglichen den Betrieb auch anspruchsvoller Lautsprecher.
- Weiter Spannungsbereich: Funktioniert zuverlässig mit Betriebsspannungen von bis zu ±40V.
- Geringe Verzerrung: Minimale Klirrwerte (typisch 0,005% THD) sorgen für eine originalgetreue Wiedergabe ohne unerwünschte Artefakte.
- Hoher Rauschabstand: Ein exzellenter Rauschabstand garantiert eine saubere und detailreiche Klangwiedergabe, selbst bei leisen Passagen.
- MUTE- und STAND-BY-Funktionen: Integrierte Funktionen zur Stummschaltung und zum Standby-Betrieb für minimalen Stromverbrauch und komfortable Bedienung.
- Kurzschluss- und Übertemperaturschutz: Robuste Schutzmechanismen bewahren den Verstärker vor Schäden durch Kurzschlüsse oder Überhitzung.
Warum der TDA7293V Ihre Audio-Projekte aufwertet
Der TDA7293V ist mehr als nur ein Verstärkerchip – er ist eine Investition in Klangqualität. Egal, ob Sie ein High-End-Hi-Fi-System bauen, ein Heimkino-Erlebnis der Extraklasse schaffen oder Ihre vorhandene Anlage aufwerten möchten, der TDA7293V bietet Ihnen die Leistung und Klangqualität, die Sie benötigen. Seine Vielseitigkeit und seine außergewöhnlichen Eigenschaften machen ihn zur idealen Wahl für eine breite Palette von Audio-Anwendungen. Lassen Sie sich von der Klangfülle und der Präzision dieses Verstärkers begeistern und erleben Sie Musik in einer neuen Dimension.
Für Audiophile: Erleben Sie die Nuancen Ihrer Lieblingsmusik in ungeahnter Klarheit und Detailtreue. Der TDA7293V enthüllt verborgene Klangdetails und lässt Sie die Musik so erleben, wie sie vom Künstler gedacht war.
Für Heimkino-Enthusiasten: Schaffen Sie ein immersives Klangerlebnis, das Sie mitten ins Geschehen versetzt. Der TDA7293V liefert die Leistung und Dynamik, die Sie für packende Soundeffekte und eine realistische Klangwiedergabe benötigen.
Für DIY-Enthusiasten: Bauen Sie Ihren eigenen High-End-Verstärker und verwirklichen Sie Ihre klanglichen Visionen. Der TDA7293V ist einfach zu integrieren und bietet Ihnen die Flexibilität, Ihre eigenen Schaltungen und Designs zu entwickeln.
Technische Details im Überblick
Um Ihnen einen umfassenden Überblick über die Leistungsfähigkeit des TDA7293V zu geben, haben wir die wichtigsten technischen Daten in einer übersichtlichen Tabelle zusammengefasst. Diese Informationen helfen Ihnen bei der Planung Ihrer Projekte und bei der Auswahl der passenden Komponenten.
| Parameter | Wert | Einheit |
|---|---|---|
| Versorgungsspannung (VS) | ±12 bis ±40 | V |
| Ausgangsleistung (PO) bei VS = ±32V, RL = 8Ω, THD = 10% | 70 | W |
| Ausgangsleistung (PO) bei VS = ±27V, RL = 4Ω, THD = 10% | 100 | W |
| Klirrfaktor (THD) bei PO = 5W, VS = ±25V, f = 1kHz | 0.005 | % |
| Rauschabstand (SNR) | 104 | dB |
| Eingangsimpedanz | 22 | kΩ |
| Verstärkung | 30 | dB |
| Ruhestrom | 70 | mA |
| Betriebstemperaturbereich | -40 bis +150 | °C |
| Gehäuse | Multiwatt15V | – |
Anwendungsbereiche, die begeistern
Die Vielseitigkeit des TDA7293V kennt kaum Grenzen. Ob im High-End-Audiobereich, im Heimkino oder in DIY-Projekten – dieser Verstärkerchip überzeugt mit seiner Leistungsfähigkeit und seiner audiophilen Klangqualität. Lassen Sie sich von den vielfältigen Einsatzmöglichkeiten inspirieren und entdecken Sie die unendlichen Möglichkeiten, die der TDA7293V bietet.
- High-End-Audioverstärker: Bauen Sie einen Verstärker, der höchsten Ansprüchen genügt und Ihre Ohren mit einem unvergleichlichen Klangerlebnis verwöhnt.
- Heimkino-Systeme: Schaffen Sie ein immersives Klangerlebnis, das Sie mitten ins Geschehen versetzt und Ihre Filme zu einem unvergesslichen Erlebnis macht.
- Aktive Lautsprecher: Integrieren Sie den TDA7293V in Ihre aktiven Lautsprecher und profitieren Sie von seiner hohen Leistung und seiner exzellenten Klangqualität.
- Subwoofer-Verstärker: Verstärken Sie die tiefen Frequenzen Ihrer Musik und Filme und erleben Sie einen kraftvollen und dynamischen Bass.
- Gitarrenverstärker: Modifizieren oder bauen Sie einen Gitarrenverstärker mit dem TDA7293V und profitieren Sie von seiner hohen Leistung und seinem sauberen Klang.
- Industrielle Audioanwendungen: Nutzen Sie den TDA7293V in industriellen Anwendungen, in denen eine hohe Leistung und Zuverlässigkeit gefordert sind.
Tipps und Tricks für den erfolgreichen Einsatz
Damit Sie das volle Potenzial des TDA7293V ausschöpfen können, haben wir einige Tipps und Tricks für den erfolgreichen Einsatz zusammengestellt. Diese Hinweise helfen Ihnen bei der Planung Ihrer Projekte und bei der Optimierung der Klangqualität.
- Optimale Kühlung: Sorgen Sie für eine ausreichende Kühlung des TDA7293V, um eine Überhitzung zu vermeiden und die Lebensdauer des Chips zu verlängern. Verwenden Sie einen Kühlkörper mit ausreichender Oberfläche und achten Sie auf eine gute Wärmeableitung.
- Saubere Stromversorgung: Verwenden Sie eine stabile und rauschfreie Stromversorgung, um eine optimale Klangqualität zu gewährleisten. Verwenden Sie hochwertige Kondensatoren zur Glättung der Versorgungsspannung.
- Kurze Signalwege: Achten Sie auf kurze Signalwege, um Interferenzen und Signalverluste zu minimieren. Verwenden Sie hochwertige Kabel und Stecker.
- Optimale Beschaltung: Verwenden Sie die empfohlenen Beschaltungsvorschläge des Herstellers, um eine optimale Leistung und Klangqualität zu erzielen. Experimentieren Sie mit verschiedenen Bauteilwerten, um den Klang an Ihre individuellen Bedürfnisse anzupassen.
- Sorgfältige Erdung: Achten Sie auf eine sorgfältige Erdung, um Brummschleifen und andere Störungen zu vermeiden. Verwenden Sie einen zentralen Erdungspunkt und verbinden Sie alle Massepunkte miteinander.
FAQ – Häufig gestellte Fragen zum TDA7293V
Welche Betriebsspannung ist für den TDA7293V optimal?
Der TDA7293V kann mit einer Betriebsspannung von ±12V bis ±40V betrieben werden. Die optimale Spannung hängt von der gewünschten Ausgangsleistung und der Impedanz der Lautsprecher ab. Für eine hohe Ausgangsleistung an 4-Ohm-Lautsprechern empfiehlt sich eine Spannung von ±27V, während für 8-Ohm-Lautsprecher eine Spannung von ±32V geeignet ist. Achten Sie darauf, die maximale zulässige Spannung von ±40V nicht zu überschreiten.
Welche Kühlung ist für den TDA7293V erforderlich?
Der TDA7293V benötigt eine ausreichende Kühlung, um eine Überhitzung zu vermeiden. Die benötigte Kühlleistung hängt von der Ausgangsleistung und der Umgebungstemperatur ab. Für den Betrieb bei hoher Leistung ist ein Kühlkörper mit einer geringen thermischen Widerstand erforderlich. Achten Sie auf eine gute Wärmeableitung und verwenden Sie gegebenenfalls einen Lüfter zur Unterstützung der Kühlung. Die Oberfläche des Kühlkörpers sollte ausreichend groß sein, um die Wärme effektiv abzuführen.
Wie kann ich den TDA7293V vor Kurzschlüssen schützen?
Der TDA7293V verfügt über einen integrierten Kurzschlussschutz, der den Chip vor Schäden durch Kurzschlüsse schützt. Dennoch ist es ratsam, zusätzliche Schutzmaßnahmen zu ergreifen, um die Lebensdauer des Chips zu verlängern. Verwenden Sie beispielsweise eine Sicherung in der Versorgungsleitung, um den Chip vor Überstrom zu schützen. Achten Sie außerdem auf eine sorgfältige Verkabelung, um Kurzschlüsse zu vermeiden.
Wie kann ich Brummschleifen vermeiden?
Brummschleifen können durch unterschiedliche Erdungspotenziale entstehen. Um Brummschleifen zu vermeiden, sollten Sie einen zentralen Erdungspunkt verwenden und alle Massepunkte miteinander verbinden. Verwenden Sie abgeschirmte Kabel, um Störungen zu minimieren. Achten Sie außerdem auf eine sorgfältige Verkabelung und vermeiden Sie lange Erdungsleitungen. Die Verwendung eines Netztrenners kann ebenfalls helfen, Brummschleifen zu vermeiden.
Wie kann ich die Klangqualität des TDA7293V verbessern?
Die Klangqualität des TDA7293V kann durch verschiedene Maßnahmen verbessert werden. Verwenden Sie hochwertige Bauteile, wie z.B. Kondensatoren und Widerstände mit geringer Toleranz. Achten Sie auf eine stabile und rauschfreie Stromversorgung. Verwenden Sie kurze Signalwege, um Interferenzen und Signalverluste zu minimieren. Optimieren Sie die Beschaltung des TDA7293V und experimentieren Sie mit verschiedenen Bauteilwerten. Die Verwendung eines hochwertigen Potentiometers für die Lautstärkeregelung kann ebenfalls die Klangqualität verbessern.
Kann ich den TDA7293V brücken?
Ja, der TDA7293V kann gebrückt werden, um die Ausgangsleistung zu erhöhen. In einer Brückenschaltung werden zwei TDA7293V verwendet, um die Leistung an einem einzelnen Lautsprecher zu verdoppeln. Beachten Sie, dass die Brückenschaltung eine sorgfältige Planung und Beschaltung erfordert. Die Lastimpedanz muss halbiert werden, da die Brückenschaltung die Spannung verdoppelt und den Strom verdoppelt. Die Kühlung muss entsprechend angepasst werden, da die Verlustleistung steigt.
