ESD-Schutz: Sicher und zuverlässig vor elektrostatischer Entladung schützen
In der modernen Elektronikfertigung und im Umgang mit empfindlichen Bauteilen ist der Schutz vor elektrostatischer Entladung (ESD) unerlässlich. NER.de bietet Ihnen eine umfassende Auswahl an Produkten und Lösungen, die darauf ausgelegt sind, Ihre wertvolle Elektronik vor den oft unsichtbaren, aber potenziell zerstörerischen Entladungen zu bewahren. Ob Sie in der Entwicklung, Produktion, Wartung oder im Hobbybereich tätig sind – unsere Kategorie ESD-Schutz deckt alle Ihre Anforderungen ab, von Arbeitsplatzlösungen über Schutzkleidung bis hin zu Transport- und Lagerungssystemen. Wir haben diese Auswahl gezielt für Professionals und Enthusiasten zusammengestellt, die höchste Standards in Bezug auf Zuverlässigkeit und Datensicherheit erwarten.
Warum ist ESD-Schutz entscheidend?
Elektrostatische Entladung, oft als ESD bezeichnet, entsteht durch die schnelle Entladung elektrischer Ladung zwischen zwei Objekten, die sich im elektrischen Potenzial unterscheiden. Selbst eine geringe Entladung, die für den Menschen nicht spürbar ist, kann empfindliche elektronische Komponenten wie Mikrochips, Halbleiter oder Leiterplatten dauerhaft beschädigen oder zu Fehlfunktionen führen. Diese Schäden können subtil sein und erst nach einiger Zeit auftreten, was die Fehlersuche erschwert und die Lebensdauer von Produkten verkürzt. Ein durchdachtes ESD-Schutzkonzept ist daher keine optionale Maßnahme, sondern eine grundlegende Notwendigkeit, um die Integrität Ihrer Elektronik zu gewährleisten und kostspielige Ausfälle zu vermeiden. Dies gilt insbesondere für Branchen wie die Automobilindustrie, Luft- und Raumfahrt, Medizintechnik sowie die Halbleiter- und Elektronikfertigung.
Worauf sollten Sie beim Kauf von ESD-Schutzprodukten achten?
Beim Kauf von ESD-Schutzprodukten ist es wichtig, auf mehrere Schlüsselfaktoren zu achten, um sicherzustellen, dass Sie die bestmögliche Leistung und den geforderten Schutzgrad erhalten. Zunächst sollten Sie die Anforderungen und Normen berücksichtigen, die in Ihrer Branche gelten. Die wichtigsten internationalen Normen sind die IEC 61340-Serie und die ANSI/ESD S20.20. Diese Normen definieren die Anforderungen an ESD-Kontrollprogramme und die dafür notwendigen Produkte. Achten Sie auf Produkte, die nach diesen Normen zertifiziert sind oder die entsprechenden Spezifikationen erfüllen.
Ein weiterer entscheidender Aspekt ist die Materialqualität und -beschaffenheit. ESD-Schutzmaterialien müssen spezifische elektrische Eigenschaften aufweisen. Dies beinhaltet eine kontrollierte Leitfähigkeit oder Ableitfähigkeit, um Ladungen sicher abzuleiten oder zu neutralisieren. Achten Sie auf Materialien wie leitfähige Kunststoffe, antistatische Beschichtungen oder speziell gewebte Stoffe. Bei Kleidung ist die Tragekomfort und Funktionalität wichtig; sie sollte atmungsaktiv, robust und für den Arbeitsumfeld geeignet sein. Für Arbeitsplatzmatten sind die Abriebfestigkeit und Beständigkeit gegenüber Chemikalien relevante Kriterien. Bei Werkzeugen ist die Isolierung und Präzision ausschlaggebend. Informieren Sie sich über die elektrischen Kennwerte wie Oberflächenwiderstand (Ω) und Durchgangswiderstand (Ω), die oft in Ohm pro Quadratmeter (Ω/sq) oder Ohm (Ω) angegeben werden. Diese Werte definieren, wie gut ein Material statische Ladungen ableitet oder ableitet. Schließlich sollten Sie die Zertifizierungen und Prüfberichte relevanter Institute wie z.B. des ESD Association e.V. oder unabhängiger Labore prüfen.
Produkte für den umfassenden ESD-Schutz
ESD-Arbeitsplatzlösungen
Ein sicherer ESD-Arbeitsplatz ist das Fundament für den Schutz empfindlicher Elektronik. Unsere Auswahl umfasst alles, was Sie dafür benötigen:
- ESD-Arbeitsplatzmatten: Diese Matten sind aus leitfähigen oder ableitfähigen Materialien gefertigt und bieten eine definierte Widerstandsklasse (z.B. Ableitfähig Klasse II, 10^6 – 10^9 Ohm). Sie sind entscheidend, um Ladungsansammlungen auf dem Arbeitsbereich und beim Personal zu verhindern. Wir führen Matten in verschiedenen Ausführungen, von permanent ableitfähigen bis zu dissipativen Oberflächen, geeignet für unterschiedliche Umgebungen und Belastungen. Marken wie Desco Europe oder SCS (Static Control Solutions) sind hier führend.
- ESD-Tische und Untergestelle: Speziell entwickelte Arbeitstische mit leitfähigen Oberflächen und Gestellen, die eine Erdung ermöglichen. Diese Tische sind stabil konstruiert und oft höhenverstellbar, um ergonomisches Arbeiten zu unterstützen. Sie sind nach den relevanten Normen wie IEC 61340-5-1 geprüft und gewährleisten eine zuverlässige Erdung der angeschlossenen Komponenten und des Bedienpersonals.

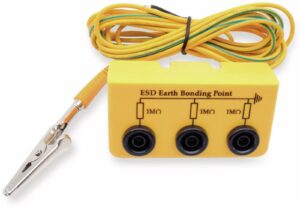

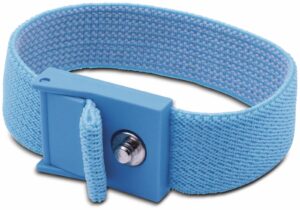

- Erdungssysteme und Zubehör: Dazu gehören Erdungskabel, Erdungsanschlüsse, Handgelenkschlaufen und Fußbodenleitelemente. Eine korrekte und zuverlässige Erdung aller Komponenten, die mit empfindlichen Bauteilen in Berührung kommen, ist essenziell. Wir bieten verschiedenste Lösungen für unterschiedliche Erdungsanforderungen, von einfachen Handgelenkschlaufen mit 1-Megaohm-Vorwiderstand bis zu komplexen Erdungsverteilern.
- ESD-Werkzeuge: Speziell entwickelte Werkzeuge wie Zangen, Schraubendreher und Lötwerkzeuge, die so konstruiert sind, dass sie keine elektrostatischen Entladungen erzeugen. Sie verfügen über isolierte Griffe und ableitfähige Spitzen, um die Elektronik während der Bearbeitung zu schützen.
ESD-Schutzkleidung
Die richtige Kleidung ist ein wesentlicher Bestandteil jedes ESD-Schutzprogramms, da sie das Risiko der Aufladung durch Reibung minimiert. Unsere ESD-Bekleidungslinie bietet umfassenden Schutz und höchsten Tragekomfort:
- ESD-Arbeitskittel und Jacken: Gefertigt aus speziellen Geweben mit eingewebten leitfähigen Fasern (oft Edelstahl oder Kohlefaser), die eine permanente Ableitfähigkeit gewährleisten. Diese Kleidung reduziert die elektrische Ladung auf der Oberfläche und leitet sie sicher ab. Achten Sie auf die Maschendichte und die Zusammensetzung des Gewebes, die den Schutzgrad (z.B. according to IEC 61340-5-1) beeinflussen.
- ESD-Hosen und Overalls: Für Anwendungen, die noch höheren Schutz erfordern, bieten wir ESD-Hosen und Ganzkörper-Overalls an. Diese Kleidungsstücke sind oft mit zusätzlichen leitfähigen Elementen ausgestattet und bieten einen umfassenden Schutz gegen elektrostatische Entladung über den gesamten Körper.
- ESD-Schuhe und -Sohlenüberzieher: Diese sind so konzipiert, dass sie Ladungen vom Körper ableiten und verhindern, dass sich diese aufbauen. Sie verfügen über leitfähige Sohlen und sind oft mit einer Zugangs-Erdungsschnur ausgestattet, die an einer geeigneten Erdungsstelle angeschlossen wird. Wichtige Kennzahlen sind der Fußbodenwiderstand, der in der Regel zwischen 10^5 und 10^8 Ohm liegen sollte, um eine sichere Ableitung zu gewährleisten.
- ESD-Handschuhe: Für feinmotorische Arbeiten, bei denen direkter Hautkontakt mit empfindlichen Bauteilen vermieden werden muss, bieten wir eine Vielzahl von ESD-Handschuhen an. Diese sind aus Materialien wie Polyurethan, Nitril oder Carbonfasern gefertigt und bieten je nach Ausführung ein hohes Maß an Taktilität und Schutz.
ESD-Verpackungs- und Lagerungslösungen
Der Schutz hört nicht am Arbeitsplatz auf. Auch bei Transport und Lagerung muss die Elektronik vor ESD geschützt werden. Unsere Verpackungslösungen bieten hierfür die notwendige Sicherheit:
- ESD-Beutel und -Folien: Wir führen eine breite Palette von ESD-Schutzbeuteln, darunter Metall-Dielektrikum-Beutel (Metall-Schildbeutel) für maximalen Schutz vor Feldern, ableitfähige Beutel für die Ableitung von Ladungen und schaumstoffverstärkte Beutel für zusätzlichen mechanischen Schutz. Die Auswahl hängt vom Schutzbedarf ab: Metall-Dielektrikum-Beutel bieten den besten Schutz vor externen Feldern, während ableitfähige Beutel Ladungen sicher ableiten, ohne einen Faraday’schen Käfig zu bilden.
- ESD-Behälter und -Kisten: Robuste, wiederverwendbare Behälter aus speziellem ESD-Material, die Ihre Bauteile während Lagerung und Transport schützen. Diese sind in verschiedenen Größen und Ausführungen erhältlich, oft mit passenden Deckeln und Einsätzen.
- ESD-Schaumstoffe und Einlagen: Zur Polsterung und Fixierung von empfindlichen Bauteilen in Verpackungen und Behältern. Diese Schaumstoffe sind antistatisch behandelt und verhindern, dass sich Ladungen am Schutzmaterial selbst bilden oder auf die Bauteile übertragen werden.
- ESD-Tabletts und -Magazine: Speziell für die Stückgutfertigung und den Umgang mit Leiterplatten konzipiert, ermöglichen diese Systeme einen organisierten und sicheren Transport und die Lagerung von Komponenten.
Tabellarische Übersicht: Klassifizierung von ESD-Schutzmaterialien
| Kriterium / Materialtyp | Ableitfähig (Conductive) | Dissipativ (Static Dissipative) | Schutz (Shielding) | Isolierend (Insulating) |
|---|---|---|---|---|
| Oberflächenwiderstand (Ω/sq) | < 10^5 | 10^5 – 10^9 | Nicht primär definiert, Schutz vor Feldern | > 10^9 |
| Ladungsableitung | Sehr schnell, direkte Erdung möglich | Kontrollierte Ableitung, verhindert Ladungsaufbau | Verhindert Ladungsaufbau durch Ableitung, aber kein direkter Schutz vor Feldemissionen wie bei Dielektrika | Sehr langsam, Neigung zur Aufladung |
| Hauptanwendung | Erdungsmatten, Werkzeuge, bestimmte Verpackungen | Arbeitsplatzmatten, Kleidung, Behälter | Metall-Dielektrikum-Beutel (Feld-/Ladungsschutz) | Nicht für ESD-kritische Bereiche, da Aufladung möglich |
| Beispiele | Gummi mit Kohlepartikeln | Speziell behandelte Kunststoffe, Textilien mit leitfähigen Fasern | Metall-beschichtete Kunststoffbeutel | Standard-Kunststoffe, Keramik |
| Wichtigkeit für IEC 61340 | Relevant für Erdungspunkte | Zentral für die meisten Schutzmaßnahmen | Für bestimmte Schutzanforderungen relevant | Zu vermeidendes Material in ESD-Schutzzonen |
FAQ – Häufig gestellte Fragen zu ESD-Schutz
Was ist der Unterschied zwischen ableitfähig und dissipativ?
Ableitfähige Materialien leiten elektrische Ladungen sehr schnell ab und haben typischerweise einen Oberflächenwiderstand von weniger als 10^5 Ohm pro Quadratmeter. Dissipative Materialien leiten Ladungen kontrolliert ab und verhindern einen schnellen Ladungsaufbau, mit einem Oberflächenwiderstand zwischen 10^5 und 10^9 Ohm pro Quadratmeter. Für die meisten ESD-Schutzanwendungen sind dissipative Materialien die erste Wahl, um eine sichere, aber nicht zu schnelle Entladung zu gewährleisten.
Wie oft muss eine Handgelenkschlaufe überprüft werden?
Eine regelmäßige Überprüfung der Handgelenkschlaufe ist entscheidend. Wir empfehlen, die Funktion der Schlaufe und des Kabels täglich vor der Benutzung zu testen. Die Überprüfung kann mit einem Handgelenkschlaufentester erfolgen, der den korrekten Widerstand von 1 Megaohm bestätigt, der eine sichere Erdung bei gleichzeitiger Verhinderung von Stromschlägen gewährleistet.
Sind alle Kunststoffverpackungen ESD-sicher?
Nein, nicht alle Kunststoffverpackungen sind ESD-sicher. Normale Kunststoffe wie Polyethylen oder Polypropylen sind Isolatoren und neigen stark zur Aufladung. ESD-sichere Verpackungen sind speziell behandelt oder bestehen aus Materialien, die entweder ableitfähig oder dissipativ sind, oder sie sind so konstruiert (z.B. Metall-Dielektrikum-Beutel), dass sie empfindliche Bauteile vor elektrostatischen Feldern schützen.
Welche Rolle spielen ESD-Schuhe in einem Schutzprogramm?
ESD-Schuhe sind ein wichtiger Bestandteil eines ESD-Schutzprogramms, da sie dazu beitragen, dass der Bediener selbst zur Erdungszone wird. Sie leiten elektrostatische Ladungen, die sich am Körper des Trägers ansammeln, sicher in den Boden ab. Dies ist besonders wichtig in Bereichen, wo keine Erdungsmatten ausgelegt sind oder wo die Bewegung des Personals eine Rolle spielt.
Was bedeutet die Norm IEC 61340-5-1?
Die IEC 61340-5-1 ist die internationale Norm, die die Anforderungen für den Schutz elektronischer Bauelemente vor elektrostatischer Entladung festlegt. Sie beschreibt die Prinzipien und das Programm für die ESD-Kontrolle, einschließlich der Anforderungen an Arbeitsbereiche, Materialien, Ausrüstung und Schulung des Personals. Die Einhaltung dieser Norm ist ein wichtiger Indikator für ein robustes ESD-Schutzkonzept.
Kann man ESD-Schutz auch im Hobbybereich einsetzen?
Ja, absolut. Auch für ambitionierte Hobbyelektroniker und Maker, die mit empfindlichen Mikrocontrollern, Platinen oder anderen elektronischen Komponenten arbeiten, ist ESD-Schutz ratsam. Die Anschaffung einer einfachen ESD-Arbeitsmatte, einer Handgelenkschlaufe und gegebenenfalls ESD-sicherer Beutel kann helfen, teure Bauteile vor irreparablen Schäden zu schützen und die Langlebigkeit von Projekten zu gewährleisten.
Welche Materialien sind besonders problematisch in Bezug auf ESD?
Besonders problematisch sind stark isolierende Materialien wie bestimmte Kunststoffe (z.B. Styropor, PVC), Wolle, Seide und synthetische Fasern, die leicht elektrostatische Ladungen aufbauen und diese lange speichern können. Auch herkömmliche Kleidung aus synthetischen Materialien, Schreibwaren aus Kunststoff oder nicht-leitfähige Schaumstoffe können Quellen für ESD-Probleme sein und sollten in ESD-kontrollierten Bereichen vermieden oder durch geeignete Alternativen ersetzt werden.
