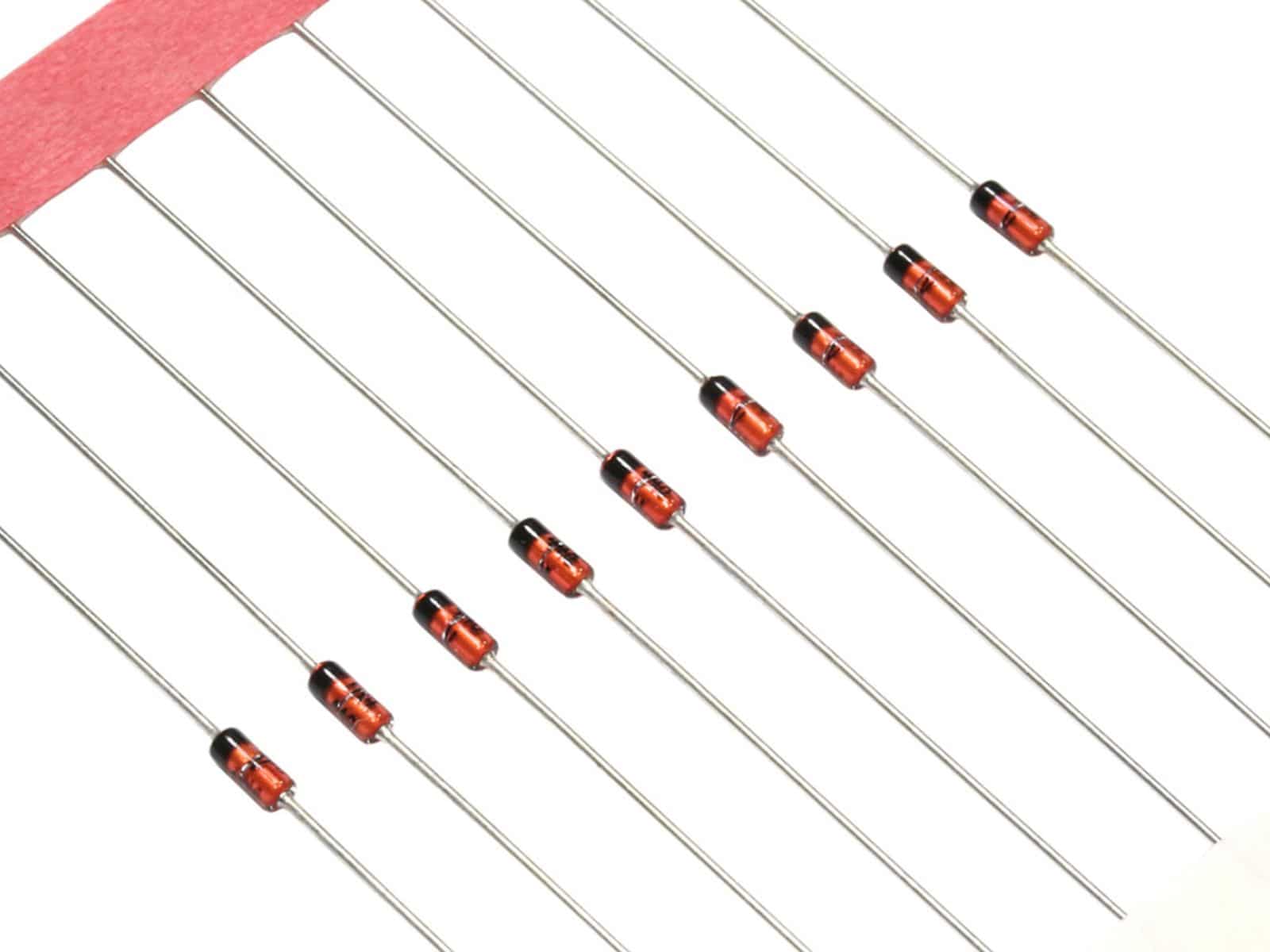

Die BAT46 Schottky Diode: Dein Schlüssel zu Effizienz und Zuverlässigkeit in der Elektronik
Tauche ein in die Welt der Elektronik mit der BAT46 Schottky Diode, einem Bauelement, das nicht nur durch seine technischen Daten überzeugt, sondern auch durch seine Vielseitigkeit und Zuverlässigkeit. Ob du ein erfahrener Ingenieur, ein begeisterter Hobbybastler oder ein ambitionierter Student bist, die BAT46 wird deine Projekte auf ein neues Level heben. Lass dich von der Leistungsfähigkeit und den unzähligen Anwendungsmöglichkeiten dieser Diode inspirieren und entdecke, wie sie deine elektronischen Schaltungen optimieren kann.
Die BAT46 im Detail: Technische Brillanz vereint mit einfacher Anwendung
Die BAT46 ist mehr als nur eine Diode – sie ist ein Versprechen für verbesserte Performance und Stabilität in deinen elektronischen Schaltungen. Mit ihren herausragenden Eigenschaften ist sie die ideale Wahl für eine Vielzahl von Anwendungen, von der Stromversorgung bis zur Signalverarbeitung.
Technische Daten, die überzeugen:
Die BAT46 zeichnet sich durch folgende technische Merkmale aus:
- Sperrspannung: 100 V – Bietet ausreichend Spielraum für verschiedenste Anwendungen.
- Durchlassstrom: 0,15 A – Ideal für kleine bis mittlere Stromstärken.
- Niedrige Flussspannung: Minimiert Verluste und erhöht die Effizienz deiner Schaltungen.
- Schnelle Schaltgeschwindigkeit: Ermöglicht den Einsatz in hochfrequenten Anwendungen.
- Gehäusebauform: Vielfältige Optionen für eine einfache Integration in deine Projekte.
Diese Kombination aus hoher Sperrspannung, moderatem Durchlassstrom und schneller Schaltgeschwindigkeit macht die BAT46 zu einem echten Allrounder. Sie ist robust genug, um anspruchsvollen Bedingungen standzuhalten, und gleichzeitig präzise genug, um in sensiblen Schaltungen zuverlässig zu arbeiten.
Die Vorteile der Schottky-Technologie: Effizienz und Schnelligkeit
Der Schlüssel zur außergewöhnlichen Leistungsfähigkeit der BAT46 liegt in der Schottky-Technologie. Im Gegensatz zu herkömmlichen Dioden verwendet die Schottky-Diode eine Metall-Halbleiter-Verbindung, die eine Reihe von Vorteilen mit sich bringt:
- Geringe Flussspannung: Die geringe Flussspannung reduziert den Spannungsabfall über die Diode und minimiert somit die Verlustleistung. Das bedeutet mehr Effizienz und weniger Wärmeentwicklung in deinen Schaltungen.
- Schnelle Schaltgeschwindigkeit: Die Schottky-Diode schaltet deutlich schneller als herkömmliche Dioden. Dies ist besonders wichtig in Anwendungen, in denen es auf schnelle Reaktionszeiten ankommt, wie z.B. in Schaltnetzteilen oder Hochfrequenzschaltungen.
- Geringe Sperrkapazität: Die geringe Sperrkapazität trägt ebenfalls zur schnellen Schaltgeschwindigkeit bei und reduziert unerwünschte Effekte in hochfrequenten Schaltungen.
Diese Vorteile machen die BAT46 zur idealen Wahl für Anwendungen, bei denen Effizienz, Geschwindigkeit und Präzision gefragt sind. Sie ermöglicht es dir, deine Schaltungen zu optimieren und das Maximum aus deinen Projekten herauszuholen.
Anwendungsbereiche der BAT46: Vielfalt, die begeistert
Die BAT46 ist ein wahres Multitalent und findet in einer beeindruckenden Bandbreite von Anwendungen ihren Einsatz. Ihre Vielseitigkeit macht sie zu einem unverzichtbaren Bauelement in der modernen Elektronik.
Stromversorgung: Effiziente Gleichrichtung und Schutz
In Stromversorgungen spielt die BAT46 eine entscheidende Rolle bei der Gleichrichtung von Wechselspannung in Gleichspannung. Dank ihrer geringen Flussspannung und schnellen Schaltgeschwindigkeit trägt sie dazu bei, den Wirkungsgrad der Stromversorgung zu erhöhen und Verluste zu minimieren. Darüber hinaus kann die BAT46 als Schutzdiode eingesetzt werden, um empfindliche Schaltungsteile vor Überspannungen und Verpolung zu schützen. Stelle dir vor, wie du mit der BAT46 deine Netzteile optimierst und die Lebensdauer deiner Geräte verlängerst.
Solarenergie: Maximale Energieausbeute
In Solaranlagen ist die BAT46 unverzichtbar, um den Stromfluss in die richtige Richtung zu lenken und zu verhindern, dass Solarzellen durch Rückströme beschädigt werden. Ihre geringe Flussspannung sorgt dafür, dass möglichst wenig Energie verloren geht, was zu einer höheren Gesamteffizienz der Solaranlage führt. Visualisiere, wie du mit der BAT46 das Maximum aus deinen Solarmodulen herausholst und einen Beitrag zur nachhaltigen Energieversorgung leistest.
Schutzschaltungen: Sicherheit für deine Elektronik
Die BAT46 eignet sich hervorragend als Schutzdiode in verschiedenen Schaltungen. Sie kann verwendet werden, um Eingänge von Mikrocontrollern, Verstärkern und anderen empfindlichen Bauelementen vor Überspannungen und elektrostatischen Entladungen (ESD) zu schützen. Ihre schnelle Reaktionszeit sorgt dafür, dass Schäden zuverlässig verhindert werden. Schütze deine wertvollen elektronischen Komponenten mit der BAT46 und vermeide teure Reparaturen oder Ausfälle.
Messtechnik: Präzise Signalerfassung
In der Messtechnik ist Präzision von entscheidender Bedeutung. Die BAT46 kann in Messschaltungen eingesetzt werden, um Signale zu gleichrichten oder zu detektieren. Ihre geringe Flussspannung und schnelle Schaltgeschwindigkeit sorgen dafür, dass die Messwerte nicht verfälscht werden. Erlebe, wie die BAT46 deine Messergebnisse verbessert und dir hilft, präzisere Daten zu erhalten.
HF-Anwendungen: Schnelle Signalverarbeitung
In Hochfrequenzanwendungen (HF) spielt die BAT46 ihre Stärken voll aus. Ihre schnelle Schaltgeschwindigkeit und geringe Sperrkapazität ermöglichen den Einsatz in Mischern, Detektoren und anderen HF-Schaltungen. Sie trägt dazu bei, die Signalqualität zu verbessern und die Leistung der Schaltung zu optimieren. Entdecke, wie die BAT46 deine HF-Projekte beflügelt und dir neue Möglichkeiten eröffnet.
Weitere Anwendungsbereiche:
Die BAT46 ist so vielseitig, dass sie auch in vielen anderen Bereichen eingesetzt werden kann, z.B.:
- LED-Anwendungen: Schutz von LEDs vor Verpolung und Überspannung.
- Batteriemanagement: Verhindern von Rückströmen in Batteriespeichern.
- Logikschaltungen: Realisierung von einfachen Logikgattern.
- Sensorik: Signalaufbereitung und Schutz von Sensoren.
Die Möglichkeiten sind nahezu unbegrenzt. Lass deiner Kreativität freien Lauf und entdecke, wie die BAT46 deine Projekte bereichern kann.
Die BAT46 in der Praxis: Tipps und Tricks für den erfolgreichen Einsatz
Um das volle Potenzial der BAT46 auszuschöpfen, ist es wichtig, einige grundlegende Regeln und Empfehlungen zu beachten. Mit den folgenden Tipps und Tricks gelingt dir der erfolgreiche Einsatz der BAT46 garantiert.
Auswahl des richtigen Gehäuses: Für jede Anwendung die passende Bauform
Die BAT46 ist in verschiedenen Gehäusebauformen erhältlich, die jeweils ihre Vor- und Nachteile haben. Die Wahl des richtigen Gehäuses hängt von den spezifischen Anforderungen deiner Anwendung ab.
- SMD-Gehäuse (Surface Mount Device): Diese Gehäuse sind ideal für die automatische Bestückung von Leiterplatten. Sie sind klein, platzsparend und ermöglichen eine hohe Packungsdichte.
- THT-Gehäuse (Through-Hole Technology): Diese Gehäuse werden durch Löcher in der Leiterplatte gesteckt und auf der Rückseite verlötet. Sie sind robuster als SMD-Gehäuse und eignen sich gut für Prototypen und Kleinserien.
Achte bei der Auswahl des Gehäuses auf die Kompatibilität mit deiner Leiterplatte und auf die Anforderungen an die Wärmeableitung.
Dimensionierung der Diode: Strom und Spannung im Blick
Um die BAT46 optimal zu dimensionieren, ist es wichtig, die maximalen Strom- und Spannungswerte der Anwendung zu berücksichtigen. Die Diode sollte nicht überlastet werden, da dies zu Schäden oder einem Ausfall führen kann.
- Sperrspannung: Die maximale Sperrspannung der Diode muss höher sein als die maximale Spannung, die in der Schaltung auftreten kann.
- Durchlassstrom: Der maximale Durchlassstrom der Diode muss höher sein als der maximale Strom, der durch die Diode fließt.
Es ist ratsam, einen Sicherheitsfaktor einzurechnen, um die Lebensdauer der Diode zu verlängern und die Zuverlässigkeit der Schaltung zu erhöhen.
Kühlung: Wärmeableitung für maximale Leistung
Obwohl die BAT46 eine geringe Verlustleistung hat, kann es in einigen Anwendungen erforderlich sein, die Diode zu kühlen, um eine Überhitzung zu vermeiden. Dies ist besonders wichtig, wenn die Diode bei hohen Umgebungstemperaturen oder bei hohen Strömen betrieben wird.
- Kühlkörper: Verwende einen Kühlkörper, um die Wärme von der Diode abzuleiten.
- Belüftung: Sorge für eine gute Belüftung der Schaltung, um die Wärmeabfuhr zu verbessern.
Eine gute Wärmeableitung trägt dazu bei, die Lebensdauer der Diode zu verlängern und die Zuverlässigkeit der Schaltung zu erhöhen.
Schutzmaßnahmen: Überspannungsschutz für mehr Sicherheit
Um die BAT46 vor Überspannungen zu schützen, können verschiedene Schutzmaßnahmen ergriffen werden:
- TVS-Dioden (Transient Voltage Suppression): Diese Dioden leiten Überspannungen ab und schützen die Schaltung vor Schäden.
- Varistoren: Varistoren sind spannungsabhängige Widerstände, die bei Überspannungen ihren Widerstand reduzieren und den Strom ableiten.
- Sicherungen: Sicherungen unterbrechen den Stromkreis bei Überlastung und schützen die Schaltung vor Schäden.
Der Einsatz von Schutzmaßnahmen ist besonders wichtig in Anwendungen, in denen die Schaltung potenziell hohen Überspannungen ausgesetzt ist.
Layout-Tipps: Optimierung der Leiterplatte für beste Performance
Ein sorgfältiges Layout der Leiterplatte kann die Performance der BAT46 verbessern und unerwünschte Effekte reduzieren:
- Kurze Leiterbahnen: Halte die Leiterbahnen zu und von der Diode so kurz wie möglich, um Induktivitäten zu minimieren.
- Massefläche: Verbinde die Diode mit einer großflächigen Massefläche, um die Wärmeableitung zu verbessern und elektromagnetische Störungen zu reduzieren.
- Entkopplungskondensatoren: Platziere Entkopplungskondensatoren in der Nähe der Diode, um Spannungsspitzen zu reduzieren und die Stabilität der Schaltung zu erhöhen.
Ein optimiertes Layout trägt dazu bei, die Leistungsfähigkeit der BAT46 voll auszuschöpfen und die Zuverlässigkeit der Schaltung zu erhöhen.
FAQ: Deine Fragen zur BAT46 beantwortet
Hier findest du Antworten auf die häufigsten Fragen zur BAT46. Solltest du weitere Fragen haben, stehen wir dir gerne zur Verfügung.
Was ist der Unterschied zwischen einer Schottky-Diode und einer herkömmlichen Diode?
Der Hauptunterschied liegt in der Art der Verbindung zwischen den Halbleitermaterialien. Eine herkömmliche Diode verwendet eine p-n-Übergang, während eine Schottky-Diode eine Metall-Halbleiter-Verbindung nutzt. Dies führt zu einer geringeren Flussspannung und einer schnelleren Schaltgeschwindigkeit bei Schottky-Dioden.
Wann sollte ich eine BAT46 anstelle einer anderen Diode verwenden?
Die BAT46 ist ideal, wenn du eine geringe Flussspannung, eine schnelle Schaltgeschwindigkeit und eine moderate Strombelastbarkeit benötigst. Sie eignet sich besonders gut für Anwendungen wie Gleichrichtung, Schutzschaltungen und Hochfrequenzanwendungen.
Wie schütze ich die BAT46 vor Überspannungen?
Du kannst die BAT46 mit TVS-Dioden, Varistoren oder Sicherungen vor Überspannungen schützen. Diese Bauelemente leiten die Überspannung ab oder unterbrechen den Stromkreis, bevor die Diode beschädigt werden kann.
Kann ich die BAT46 parallel schalten, um den Strom zu erhöhen?
Es ist generell nicht empfehlenswert, Dioden ohne zusätzliche Maßnahmen parallel zu schalten, da kleine Unterschiede in den Flussspannungen zu einer ungleichmäßigen Stromverteilung führen können. Wenn du den Strom erhöhen möchtest, solltest du eine Diode mit höherer Strombelastbarkeit wählen oder spezielle Schaltungen zur Stromverteilung verwenden.
Wie messe ich, ob die BAT46 defekt ist?
Du kannst die BAT46 mit einem Multimeter im Diodentest-Modus überprüfen. In Durchlassrichtung sollte eine Spannung von etwa 0,2 bis 0,4 Volt angezeigt werden, während in Sperrrichtung kein Strom fließen sollte. Wenn das Multimeter in beiden Richtungen einen Kurzschluss oder einen offenen Stromkreis anzeigt, ist die Diode wahrscheinlich defekt.
Welche Alternativen gibt es zur BAT46?
Es gibt verschiedene Alternativen zur BAT46, abhängig von den spezifischen Anforderungen deiner Anwendung. Einige Beispiele sind die 1N5819, die BAS70 oder die Schottky-Dioden der SS1x-Serie. Vergleiche die technischen Daten und wähle die Diode, die am besten zu deinen Bedürfnissen passt.
Wo finde ich weitere Informationen zur BAT46?
Du findest weitere Informationen zur BAT46 im Datenblatt des Herstellers. Dort sind alle technischen Daten, Kennlinien und Anwendungshinweise detailliert beschrieben. Das Datenblatt ist in der Regel auf der Webseite des Herstellers oder bei Online-Händlern erhältlich.
