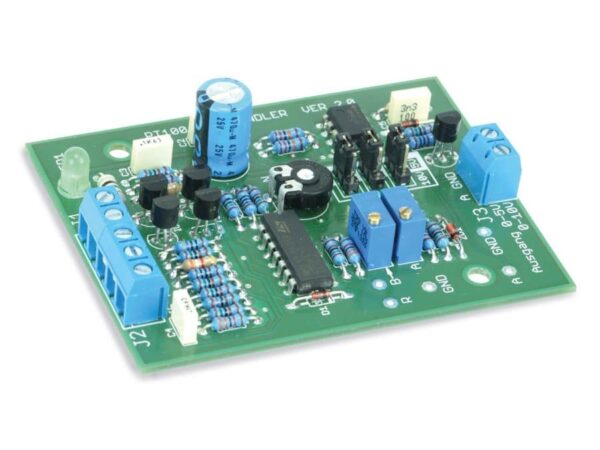

Bausatz PT100 Messwandler V2.0: Präzision für Ihre Temperaturmessungen
Der Bausatz PT100 Messwandler V2.0 ist die ideale Lösung für alle, die exakte und zuverlässige Temperaturmessungen benötigen. Dieser Bausatz richtet sich an Hobbyelektroniker, professionelle Anwender und Forscher, die eine kostengünstige und dennoch leistungsfähige Methode zur Erfassung von Temperaturen suchen. Egal, ob Sie anspruchsvolle Projekte umsetzen oder bestehende Systeme erweitern möchten, dieser Messwandler bietet Ihnen die nötige Präzision und Flexibilität.
Hochwertige Komponenten für maximale Zuverlässigkeit
Wir wissen, wie wichtig die Qualität der Bauteile für die Funktionalität eines Messgeräts ist. Daher setzen wir beim Bausatz PT100 Messwandler V2.0 ausschließlich auf erstklassige Komponenten, die eine langlebige und präzise Leistung garantieren. Jeder Bausatz wird sorgfältig zusammengestellt, um Ihnen ein reibungsloses Aufbau- und Messerlebnis zu ermöglichen. Die Auswahl der Widerstände, Kondensatoren und des integrierten Schaltkreises wurde optimiert, um Rauschen zu minimieren und die Signalintegrität zu maximieren.
Vorteile des Bausatz PT100 Messwandler V2.0
- Hohe Messgenauigkeit: Dank des Präzisions-Pt100-Sensors und der durchdachten Schaltung erzielen Sie Messergebnisse mit einer außergewöhnlichen Genauigkeit.
- Flexibilität bei der Anbindung: Der Messwandler ist so konzipiert, dass er sich einfach in verschiedene Systeme integrieren lässt. Sie können ihn mit Mikrocontrollern, Datensammlern oder bestehenden Messinstrumenten verbinden.
- Robustheit und Langlebigkeit: Die sorgfältige Auswahl der Bauteile und die durchdachte Platine sorgen für eine hohe Widerstandsfähigkeit gegenüber Umwelteinflüssen und eine lange Lebensdauer.
- Lehrreicher Aufbau: Der Bausatz bietet eine hervorragende Gelegenheit, Ihr Verständnis für analoge Schaltungstechnik und Temperaturmessung zu vertiefen. Er ist auch für weniger erfahrene Elektroniker gut zu bewältigen.
- Kosteneffiziente Lösung: Erhalten Sie professionelle Messqualität zu einem attraktiven Preis, indem Sie den Messwandler einfach selbst aufbauen.
- Umfassende Dokumentation: Eine detaillierte Anleitung und Schaltpläne sind Teil des Lieferumfangs, um Ihnen den Aufbau und die Inbetriebnahme zu erleichtern.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Sensor-Typ | PT100 (Platin-Temperaturwiderstand) |
| Messbereich | -50°C bis +250°C (erweiterbar je nach Sensor und Kalibrierung) |
| Ausgangssignal | Linearisiertes Spannungssignal oder Stromsignal (je nach Konfiguration und zusätzlicher Beschaltung) |
| Genauigkeitsklasse (typisch) | Klasse F0.1 oder F0.3 nach IEC 60751 (abhängig vom verbauten Pt100-Element) |
| Versorgungsspannung | Typischerweise 5V DC oder 3.3V DC, stabilisiert |
| Platinen-Layout | Optimiert für minimale Störeffekte und EMI-Resistenz. Durchkontaktierte Bohrungen für stabile Lötverbindungen. |
| Anschlusstechnik | Schraubklemmen für PT100-Fühler (3- oder 4-Leiter-Anschlusstechnik möglich) und Signal-Ausgänge. |
| Gehäusekompatibilität | Standardmaße für einfache Montage in gängigen Gehäusen. |
| Schutzschaltungen | Integrierte Schutzdioden und ggf. ESD-Schutz an den Eingangsklemmen für erhöhte Robustheit. |
| Einsatzgebiete | Industrielle Temperaturüberwachung, Laboranwendungen, Heizungs-, Lüftungs- und Klimatechnik (HLK), DIY-Projekte, Forschung und Entwicklung. |
Technische Spezifikationen im Detail
Der Bausatz PT100 Messwandler V2.0 basiert auf der bewährten Technologie zur Umwandlung des Widerstandsverhaltens eines PT100-Temperatursensors in ein analoges Spannungssignal, das von Mikrocontrollern und anderen Auswerteeinheiten problemlos verarbeitet werden kann. Der Herzstück des Bausatzes ist ein hochpräziser Operationsverstärker, der in Verbindung mit einer präzisen Widerstandsnetzwerk-Schaltung für die Linearisierung und Verstärkung des Sensorsignals sorgt. Die 4-Leiter-Anschlusstechnik, die von diesem Bausatz unterstützt wird, ist entscheidend für die Minimierung von Leitungswiderständen, die gerade bei längeren Kabelführungen zu Messfehlern führen können. Dies gewährleistet eine außergewöhnliche Genauigkeit, auch unter anspruchsvollen Umgebungsbedingungen. Die verwendete Platine ist nach industriellen Standards gefertigt und verfügt über eine großzügige Kupferauflage zur besseren Wärmeableitung und zur Reduzierung von induktiven Störungen. Die Bauteile sind so angeordnet, dass eine optimale Signalintegrität über den gesamten Messbereich gewährleistet ist. Wir legen besonderen Wert auf eine einfache Montage, daher sind alle Lötpunkte klar gekennzeichnet und die Bauteile sind so gewählt, dass sie gut auf der Platine platziert werden können. Die Stromversorgung ist so ausgelegt, dass sie stabil ist und Rauschanteile minimiert werden, was für präzise Messungen unerlässlich ist. Die thermische Anbindung des PT100-Sensors ist ein kritischer Faktor für die Reaktionsgeschwindigkeit und die Genauigkeit der Messung. Obwohl der Bausatz selbst den Sensor nicht mitliefert, bietet die Platine optimale Anschlüsse, um verschiedene Arten von PT100-Sensoren, wie sie in Schutzrohren oder als Oberflächenfühler erhältlich sind, sicher und elektrisch korrekt zu integrieren.
Anwendungsgebiete und Integration
Die Einsatzmöglichkeiten des Bausatz PT100 Messwandler V2.0 sind vielfältig. Ob Sie die exakte Temperatur in einem Brutkasten überwachen, die Effizienz Ihrer Solaranlage messen oder die Umgebungstemperatur in einem Serverraum erfassen möchten – dieser Messwandler liefert Ihnen die zuverlässigen Daten, die Sie benötigen. Die lineare Ausgangsspannung macht die Anbindung an Mikrocontroller wie Arduino oder Raspberry Pi extrem einfach. Sie können die Messwerte direkt in Ihre Steuerungssoftware einlesen und weiterverarbeiten. Für komplexere Anwendungen, bei denen eine galvanische Trennung oder ein normiertes Stromsignal erforderlich ist, kann der Messwandler durch zusätzliche Schaltungskomponenten erweitert werden. Die kompakte Bauform der Platine ermöglicht zudem die Integration in vorhandene Gehäuse oder den Aufbau eigenständiger Messinstrumente. Die Stabilität des Ausgangssignals über einen weiten Temperaturbereich hinweg macht ihn auch für Anwendungen interessant, bei denen eine gleichbleibende Genauigkeit über lange Zeiträume gefordert ist. Denken Sie an die Überwachung von Lagertemperaturen für empfindliche Güter oder die Kontrolle von Prozesswärme in der Fertigung. Die Möglichkeit, den Bausatz selbst aufzubauen, eröffnet zudem ein hohes Maß an Anpassungsfähigkeit. Sie können die Anschlussbuchsen und die weitere Peripherie auf Ihre spezifischen Bedürfnisse abstimmen und so eine maßgeschneiderte Lösung für Ihre individuelle Anwendung entwickeln.
FAQ – Häufig gestellte Fragen zu Bausatz PT100 Messwandler V2.0
Welche Art von PT100-Sensor wird benötigt?
Für diesen Bausatz ist ein standardmäßiger PT100-Temperatursensor mit einer 3- oder 4-Leiter-Anschlusstechnik erforderlich. Die genaue Spezifikation des Sensors (z.B. Genauigkeitsklasse, Bauform) hängt von Ihren individuellen Anforderungen an die Messgenauigkeit und den Einsatzbereich ab. Wir empfehlen die Verwendung von Sensoren der Genauigkeitsklassen F0.1 oder besser für präzise Anwendungen.
Benötige ich spezielle Löterfahrung, um den Bausatz aufzubauen?
Der Bausatz ist für Elektronik-Hobbyisten und technisch Interessierte konzipiert. Grundlegende Löterfahrung mit gängigen bedrahteten Bauteilen ist ausreichend. Die mitgelieferte Anleitung führt Sie Schritt für Schritt durch den Aufbauprozess, und die Lötpunkte sind klar auf der Platine gekennzeichnet.
Kann der Messwandler auch für sehr niedrige oder sehr hohe Temperaturen verwendet werden?
Der Bausatz PT100 Messwandler V2.0 ist für einen typischen Messbereich von -50°C bis +250°C ausgelegt. Für Temperaturen außerhalb dieses Bereichs ist die Wahl des PT100-Sensors entscheidend. Spezielle PT100-Sensoren sind für extreme Temperaturbereiche erhältlich, und die Schaltung kann unter Umständen angepasst werden. Bitte konsultieren Sie bei Bedarf die technischen Datenblätter des von Ihnen gewählten PT100-Sensors und prüfen Sie die Eignung der vorgeschalteten Elektronik.
Welche Ausgangsspannung kann ich erwarten?
Die Ausgangsspannung ist linear zum gemessenen Widerstand des PT100-Sensors. Bei einer Versorgungsspannung von 5V DC und einem typischen PT100-Sensor ergibt sich eine Ausgangsspannung, die proportional zur Temperatur ist. Die genaue Kennlinie ist in der Dokumentation des Bausatzes aufgeführt. Diese Kennlinie ermöglicht eine einfache Umrechnung in die tatsächliche Temperatur.
Wie genau ist der Messwandler?
Die Genauigkeit des Gesamtsystems hängt maßgeblich vom verwendeten PT100-Sensor und der Qualität der Lötverbindungen ab. Mit einem PT100-Sensor der Klasse F0.1 und einer sorgfältigen Montage erreichen Sie eine sehr hohe Messgenauigkeit. Die elektronische Schaltung selbst ist darauf ausgelegt, das Sensorsignal präzise zu verstärken und zu linearisieren, sodass die Genauigkeit des Sensors optimal ausgenutzt wird.
Kann ich den Messwandler mit einem Arduino verwenden?
Ja, der Bausatz PT100 Messwandler V2.0 ist hervorragend für die Verwendung mit Mikrocontrollern wie Arduino geeignet. Die lineare Ausgangsspannung kann direkt an einen analogen Eingang des Arduinos angeschlossen werden. Mit der entsprechenden Software auf dem Arduino können Sie die Spannungswerte auslesen und in Temperaturwerte umrechnen. Zahlreiche Bibliotheken und Beispiele sind online verfügbar, um Ihnen die Integration zu erleichtern.
Ist der Bausatz für industrielle Anwendungen geeignet?
Der Bausatz PT100 Messwandler V2.0 ist für anspruchsvolle Anwendungen konzipiert und bietet eine hohe Präzision. Für den harten industriellen Einsatz, bei dem extreme Umgebungsbedingungen, EMV-Anforderungen und Langzeitstabilität kritisch sind, empfehlen wir die Verwendung von industriell gefertigten Messumformern. Dieser Bausatz bietet jedoch eine hervorragende Grundlage für Prototypen, Laboranwendungen und semiprofessionelle Einsätze, bei denen eine hohe Messgenauigkeit gefordert ist.
