Entdecke die grenzenlosen Möglichkeiten der Elektronik mit dem BUNGARD Fotobeschichteten Leiterplattenmaterial! Dieses hochwertige FR4-Material ist dein Schlüssel zu präzisen und zuverlässigen Leiterplatten, die deine Elektronikprojekte auf das nächste Level heben.
Bist du bereit, deine eigenen Schaltungen zu entwerfen und zu realisieren? Träumst du davon, individuelle Elektronikprojekte zu erschaffen, die genau deinen Vorstellungen entsprechen? Mit dem BUNGARD Fotobeschichteten Leiterplattenmaterial wird dieser Traum Wirklichkeit. Egal, ob du ein erfahrener Elektronikexperte oder ein begeisterter Anfänger bist, dieses Material bietet dir die perfekte Grundlage für deine kreativen Ideen.
Lass dich von der Qualität und Präzision dieses Produkts inspirieren und tauche ein in die faszinierende Welt der Elektronik. Mit BUNGARD Leiterplattenmaterial schaffst du nicht nur Schaltungen, sondern auch Meisterwerke!
Technische Details und Spezifikationen

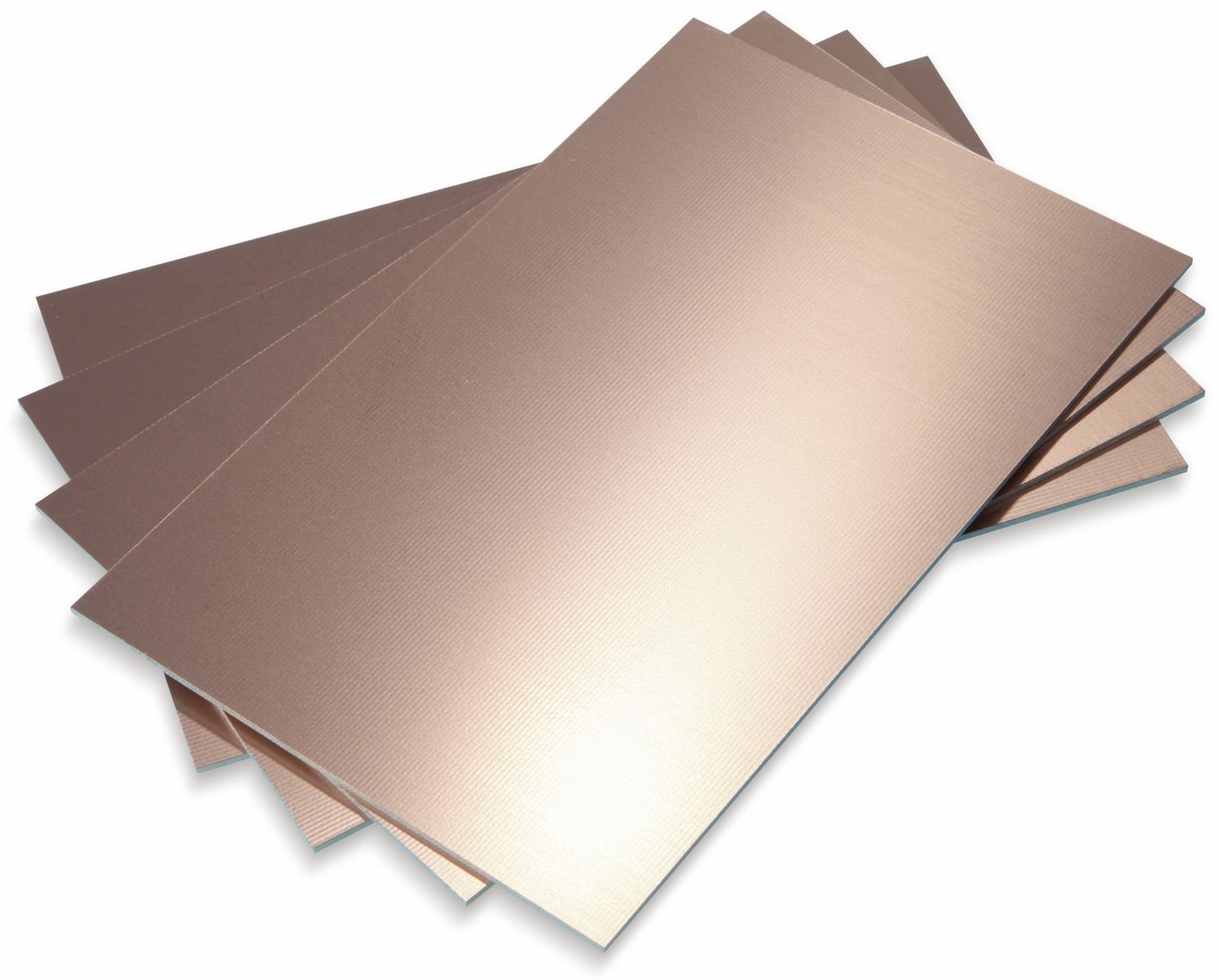

Das BUNGARD Fotobeschichtete Leiterplattenmaterial FR4 150X200X1.5 35/00 bietet dir eine Vielzahl von Vorteilen, die deine Arbeit erleichtern und deine Ergebnisse optimieren.
Abmessungen und Material
Die Leiterplatte hat eine Größe von 150 x 200 mm und eine Dicke von 1,5 mm. Das verwendete Material ist FR4 (Flame Retardant 4), ein Glasfaserepoxid-Laminat, das sich durch seine hervorragenden mechanischen und elektrischen Eigenschaften auszeichnet. FR4 ist robust, hitzebeständig und bietet eine ausgezeichnete Isolierung, was es zur idealen Wahl für den Bau von Leiterplatten macht.
Kupferbeschichtung
Die einseitige Kupferbeschichtung hat eine Stärke von 35 µm (35/00). Diese Kupferschicht sorgt für eine hervorragende Leitfähigkeit und ermöglicht die zuverlässige Übertragung von Signalen und Strom. Die 35 µm Kupferstärke ist ideal für eine Vielzahl von Anwendungen, von einfachen Schaltungen bis hin zu komplexeren Projekten.
Fotobeschichtung
Das Leiterplattenmaterial ist mit einer positiven Fotobeschichtung versehen. Diese Beschichtung ermöglicht die einfache und präzise Übertragung deiner Schaltungsdesigns auf die Leiterplatte. Durch die Verwendung von UV-Licht und Entwicklerlösung kannst du deine individuellen Leiterbahnen und Pads erstellen. Die Fotobeschichtung sorgt für scharfe und saubere Konturen, was die Qualität deiner fertigen Leiterplatte deutlich verbessert.
Technische Daten im Überblick:
| Eigenschaft | Wert |
|---|---|
| Material | FR4 (Glasfaserepoxid) |
| Abmessungen | 150 x 200 mm |
| Dicke | 1,5 mm |
| Kupferstärke | 35 µm (35/00) |
| Beschichtung | Einseitig, Fotobeschichtet (positiv) |
Anwendungsbereiche und Vorteile
Das BUNGARD Fotobeschichtete Leiterplattenmaterial ist äußerst vielseitig und eignet sich für eine breite Palette von Anwendungen in der Elektronik.
Prototypenbau
Im Bereich des Prototypenbaus ist das BUNGARD Material unschlagbar. Es ermöglicht dir, schnell und kostengünstig Prototypen deiner Schaltungen zu erstellen und zu testen. Die einfache Verarbeitung und die hohe Qualität des Materials sorgen dafür, dass du dich voll und ganz auf die Entwicklung deiner Schaltung konzentrieren kannst, ohne dich um minderwertiges Material sorgen zu müssen.
Hobbyelektronik
Für Hobbyelektroniker ist das BUNGARD Material ein unverzichtbares Werkzeug. Egal, ob du LED-Projekte, Sensoranwendungen oder kleine Robotik-Projekte realisieren möchtest, mit diesem Material kannst du deine kreativen Ideen in die Tat umsetzen. Die Möglichkeit, eigene Schaltungen zu entwerfen und zu fertigen, eröffnet dir völlig neue Dimensionen in deinem Hobby.
Ausbildung und Lehre
Auch in der Ausbildung und Lehre ist das BUNGARD Material eine hervorragende Wahl. Es ermöglicht Schülern und Studenten, die Grundlagen der Leiterplattenherstellung zu erlernen und praktische Erfahrungen zu sammeln. Die einfache Handhabung und die klaren Ergebnisse fördern das Verständnis für elektronische Schaltungen und deren Aufbau.
Industrielle Anwendungen
Selbst in industriellen Anwendungen findet das BUNGARD Material seinen Platz. Es wird für die Herstellung von Kleinserien, Testaufbauten und Spezialanfertigungen eingesetzt. Die hohe Qualität und Zuverlässigkeit des Materials gewährleisten, dass auch anspruchsvolle Anforderungen erfüllt werden.
Vorteile auf einen Blick:
- Hohe Qualität: FR4-Material und 35 µm Kupferbeschichtung sorgen für Langlebigkeit und Zuverlässigkeit.
- Einfache Verarbeitung: Die positive Fotobeschichtung ermöglicht eine unkomplizierte Übertragung deiner Designs.
- Vielseitigkeit: Geeignet für Prototypenbau, Hobbyelektronik, Ausbildung und industrielle Anwendungen.
- Präzision: Scharfe und saubere Konturen dank hochwertiger Fotobeschichtung.
- Kosteneffizient: Ermöglicht die Herstellung von Leiterplatten zu einem attraktiven Preis.
So verwendest du das BUNGARD Fotobeschichtete Leiterplattenmaterial
Die Verarbeitung des BUNGARD Fotobeschichteten Leiterplattenmaterials ist unkompliziert und erfordert nur wenige Schritte.
- Design erstellen: Entwirf deine Schaltung mit einer CAD-Software oder erstelle eine Vorlage per Hand.
- Vorlage drucken: Drucke deine Vorlage auf eine transparente Folie. Achte darauf, dass die schwarzen Bereiche undurchsichtig sind.
- Belichten: Lege die Folie auf die fotobeschichtete Seite der Leiterplatte und belichte sie mit UV-Licht. Die Belichtungszeit hängt von der Stärke der UV-Quelle ab.
- Entwickeln: Entwickle die belichtete Leiterplatte mit einer Entwicklerlösung. Die unbelichteten Bereiche werden entfernt, sodass die Leiterbahnen sichtbar werden.
- Ätzen: Ätze die Leiterplatte mit einer Ätzlösung. Die freiliegende Kupferfläche wird entfernt, während die durch die Fotobeschichtung geschützten Bereiche erhalten bleiben.
- Reinigen: Reinige die geätzte Leiterplatte gründlich mit Wasser und entferne die restliche Fotobeschichtung.
- Bohren: Bohre Löcher für die Bauelemente.
- Bestücken: Bestücke die Leiterplatte mit den gewünschten Bauelementen und verlöte sie.
Tipps für optimale Ergebnisse:
- Verwende hochwertige UV-Lampen für eine gleichmäßige Belichtung.
- Achte auf die richtige Konzentration der Entwickler- und Ätzlösung.
- Spüle die Leiterplatte nach jedem Schritt gründlich mit Wasser ab.
- Trage beim Ätzen Handschuhe und eine Schutzbrille.
Warum BUNGARD? Eine Marke, der du vertrauen kannst
BUNGARD ist ein renommierter Hersteller von Leiterplattenmaterialien und Zubehör mit einer langen Tradition in der Elektronikindustrie. Seit vielen Jahren steht BUNGARD für Qualität, Innovation und Zuverlässigkeit. Wenn du dich für BUNGARD entscheidest, wählst du ein Produkt, das höchsten Ansprüchen genügt und dir langfristig Freude bereiten wird.
BUNGARD legt großen Wert auf die Auswahl hochwertiger Materialien und die Einhaltung strenger Qualitätsstandards. Jedes Produkt wird sorgfältig geprüft, um sicherzustellen, dass es den hohen Erwartungen der Kunden entspricht. Darüber hinaus bietet BUNGARD einen umfassenden Kundenservice und unterstützt dich bei allen Fragen rund um die Leiterplattenherstellung.
Vertraue auf BUNGARD und erlebe den Unterschied!
FAQ – Häufig gestellte Fragen
Hier findest du Antworten auf die häufigsten Fragen zum BUNGARD Fotobeschichteten Leiterplattenmaterial.
Was ist FR4 und warum wird es für Leiterplatten verwendet?
FR4 (Flame Retardant 4) ist ein Glasfaserepoxid-Laminat, das aufgrund seiner hervorragenden mechanischen und elektrischen Eigenschaften häufig für die Herstellung von Leiterplatten verwendet wird. Es ist robust, hitzebeständig, bietet eine gute Isolierung und ist kostengünstig. Diese Eigenschaften machen FR4 zum idealen Material für eine Vielzahl von Elektronikanwendungen.
Was bedeutet die Angabe „35/00“?
Die Angabe „35/00“ bezieht sich auf die Stärke der Kupferbeschichtung. „35“ steht für 35 Mikrometer (µm), was die Dicke der Kupferschicht auf der Leiterplatte angibt. „00“ ist eine interne Bezeichnung, die in diesem Kontext keine zusätzliche Bedeutung hat. Eine 35 µm Kupferbeschichtung ist eine gängige Stärke für viele Anwendungen und bietet eine gute Balance zwischen Leitfähigkeit und Kosten.
Kann ich das Material auch doppelseitig verwenden?
Dieses Produkt ist einseitig fotobeschichtet. Für doppelseitige Anwendungen benötigst du doppelseitig fotobeschichtetes Material.
Welche UV-Lichtquelle ist für die Belichtung am besten geeignet?
Für die Belichtung von fotobeschichteten Leiterplatten eignen sich UV-Lichtquellen mit einer Wellenlänge von etwa 365 nm. Spezielle UV-Belichtungsgeräte für Leiterplatten sind ideal, aber auch UV-A-Lampen oder Sonnenlicht (indirekt) können verwendet werden. Die Belichtungszeit hängt von der Stärke der UV-Quelle ab und sollte durch Experimentieren ermittelt werden.
Welche Entwickler- und Ätzlösung soll ich verwenden?
Für die Entwicklung von positiven Fotobeschichtungen wird in der Regel eine alkalische Entwicklerlösung verwendet, beispielsweise Natriumcarbonat-Lösung. Zum Ätzen von Kupfer eignen sich verschiedene Ätzlösungen, wie Eisen(III)-chlorid (FeCl3) oder Ammoniumpersulfat. Achte darauf, die Anweisungen des Herstellers der Entwickler- und Ätzlösung zu befolgen und geeignete Schutzmaßnahmen zu treffen.
Wie entsorge ich die Ätzlösung richtig?
Ätzlösungen sind umweltschädlich und dürfen nicht einfach in den Abfluss gegossen werden. Sie müssen fachgerecht entsorgt werden. Informiere dich bei deiner Gemeinde oder einem Entsorgungsunternehmen über die korrekten Entsorgungswege.
Kann ich das Material auch mit einem Laserdrucker bearbeiten?
Theoretisch ist es möglich, eine Vorlage mit einem Laserdrucker auf eine transparente Folie zu drucken und diese für die Belichtung zu verwenden. Allerdings kann die Qualität des Ausdrucks und die Deckkraft des schwarzen Toners die Ergebnisse beeinflussen. Es empfiehlt sich, einen hochwertigen Laserdrucker mit hoher Auflösung und undurchsichtigem Toner zu verwenden oder alternativ einen Tintenstrahldrucker mit spezieller Folie für den Siebdruck.
