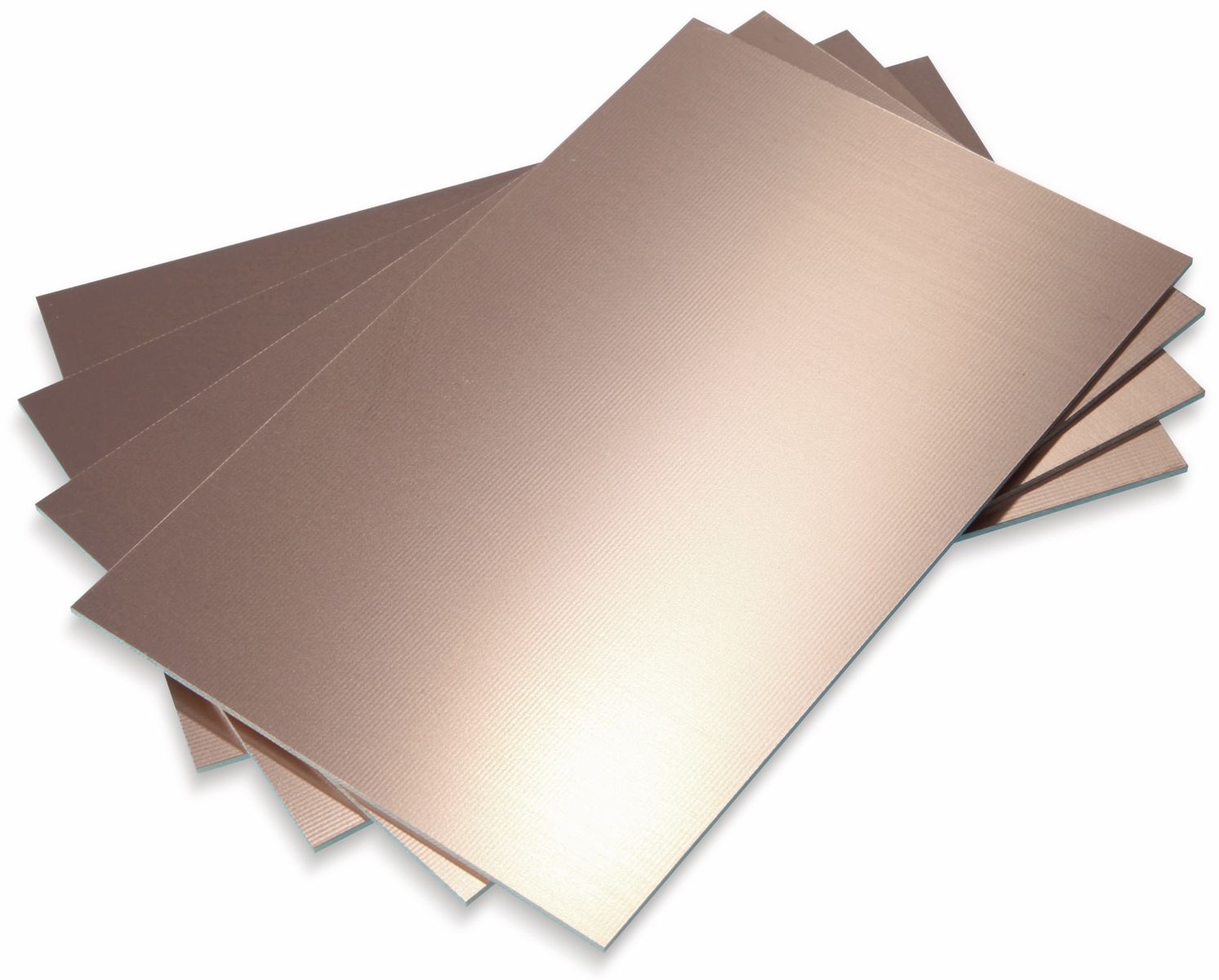

Entdecken Sie die grenzenlosen Möglichkeiten in der Welt der Elektronik mit unserem hochwertigen BUNGARD Fotobeschichteten Leiterplattenmaterial. Dieses FR4-Material in den Maßen 210 x 300 x 1,5 mm und einer Kupferstärke von 35/35 µm ist die perfekte Grundlage für Ihre ambitioniertesten Elektronikprojekte. Egal, ob Sie ein erfahrener Profi oder ein begeisterter Hobbybastler sind, mit diesem Material realisieren Sie Ihre Ideen mit Präzision und Zuverlässigkeit. Tauchen Sie ein in eine Welt, in der Ihre Kreativität keine Grenzen kennt, und erschaffen Sie Elektronik, die begeistert!
Die Magie der Leiterplatten: Warum BUNGARD die richtige Wahl ist
Leiterplatten sind das Herzstück jeder elektronischen Schaltung. Sie verbinden die einzelnen Komponenten und sorgen für einen reibungslosen Informationsfluss. Doch nicht jede Leiterplatte ist gleich. Die Qualität des Materials und die Präzision der Verarbeitung entscheiden über den Erfolg Ihres Projekts. Mit dem BUNGARD Fotobeschichteten Leiterplattenmaterial setzen Sie auf höchste Qualität „Made in Germany“.
FR4: Das robuste Fundament für Ihre Elektronik
FR4 (Flame Retardant 4) ist ein Glasfaser-Epoxid-Laminat, das sich durch seine hervorragenden mechanischen und elektrischen Eigenschaften auszeichnet. Es ist robust, temperaturbeständig und bietet eine ausgezeichnete Isolation. Diese Eigenschaften machen FR4 zum idealen Material für Leiterplatten, die höchsten Ansprüchen genügen müssen. Das BUNGARD FR4-Material garantiert eine lange Lebensdauer und zuverlässige Performance Ihrer Schaltungen.
Doppelseitig beschichtet: Doppelte Möglichkeiten für Ihre Kreativität
Die doppelseitige Beschichtung mit Kupfer eröffnet Ihnen völlig neue Dimensionen in der Schaltungsentwicklung. Sie können komplexe Schaltungen realisieren, die auf einer einseitigen Leiterplatte nicht möglich wären. Nutzen Sie die doppelte Fläche, um Bauteile effizient zu platzieren und Leiterbahnen optimal zu verlegen. Das Ergebnis sind kompakte, leistungsstarke und zuverlässige Schaltungen.
Fotobeschichtung: Präzision bis ins kleinste Detail
Die Fotobeschichtung ist der Schlüssel zu hochpräzisen Leiterbahnen. Sie ermöglicht es Ihnen, Ihr Schaltungsdesign mit höchster Genauigkeit auf die Leiterplatte zu übertragen. Die lichtempfindliche Schicht wird belichtet und anschließend entwickelt, wodurch die gewünschten Leiterbahnen freigelegt werden. Dieser Prozess ermöglicht es Ihnen, filigrane Strukturen und feine Details zu realisieren, die mit herkömmlichen Methoden kaum möglich wären. Das Ergebnis sind professionelle Leiterplatten, die höchsten Qualitätsstandards entsprechen.
35/35 µm Kupferstärke: Die perfekte Balance zwischen Leitfähigkeit und Stabilität
Die Kupferstärke von 35 µm bietet die ideale Balance zwischen Leitfähigkeit und Stabilität. Sie gewährleistet eine zuverlässige Stromversorgung Ihrer Schaltung und sorgt gleichzeitig für eine robuste Verbindung der Bauteile. Auch bei höheren Strömen und anspruchsvollen Anwendungen bietet die Kupferstärke von 35 µm eine ausgezeichnete Performance.
210 x 300 mm: Das ideale Format für viele Anwendungen
Das Format von 210 x 300 mm ist ein idealer Kompromiss zwischen Größe und Handlichkeit. Es bietet ausreichend Platz für komplexe Schaltungen und lässt sich dennoch einfach bearbeiten und verarbeiten. Egal, ob Sie Prototypen bauen, Kleinserien fertigen oder individuelle Projekte realisieren möchten, dieses Format ist vielseitig einsetzbar und passt sich Ihren Bedürfnissen an.
Technische Daten im Überblick
| Eigenschaft | Wert |
|---|---|
| Material | FR4 (Flame Retardant 4) |
| Abmessungen | 210 x 300 x 1,5 mm |
| Kupferstärke | 35/35 µm |
| Beschichtung | Doppelseitig, Fotobeschichtet |
| Anwendungsbereich | Elektronikprojekte, Prototypenbau, Kleinserienfertigung |
Anwendungsbereiche: Wo Ihre Ideen zum Leben erwachen
Das BUNGARD Fotobeschichtete Leiterplattenmaterial ist so vielseitig wie Ihre Ideen. Hier sind einige Beispiele, wo Sie dieses Material erfolgreich einsetzen können:
- Prototypenbau: Entwickeln und testen Sie Ihre Schaltungen schnell und einfach.
- Kleinserienfertigung: Produzieren Sie hochwertige Leiterplatten in kleinen Stückzahlen.
- Hobbyelektronik: Realisieren Sie Ihre individuellen Projekte und erweitern Sie Ihr Wissen.
- Ausbildung und Forschung: Lernen Sie die Grundlagen der Leiterplattenfertigung und experimentieren Sie mit neuen Technologien.
- Reparatur und Wartung: Ersetzen Sie beschädigte Leiterplatten und verlängern Sie die Lebensdauer Ihrer Geräte.
So einfach geht’s: Schritt für Schritt zur perfekten Leiterplatte
Die Verarbeitung des BUNGARD Fotobeschichteten Leiterplattenmaterials ist denkbar einfach. Mit den richtigen Werkzeugen und etwas Übung erzielen Sie schnell professionelle Ergebnisse:
- Schaltungsdesign erstellen: Entwerfen Sie Ihre Schaltung mit einer geeigneten CAD-Software.
- Layout erstellen: Erstellen Sie das Layout Ihrer Leiterplatte und optimieren Sie die Leiterbahnen.
- Vorlage erstellen: Drucken Sie Ihr Layout auf eine transparente Folie.
- Belichten: Legen Sie die Vorlage auf die fotobeschichtete Leiterplatte und belichten Sie sie mit UV-Licht.
- Entwickeln: Entwickeln Sie die belichtete Leiterplatte in einer Entwicklerlösung.
- Ätzen: Ätzen Sie die freigelegten Kupferflächen mit einer Ätzlösung.
- Reinigen: Reinigen Sie die geätzte Leiterplatte gründlich.
- Bohren: Bohren Sie die Löcher für die Bauteile.
- Bestücken: Bestücken Sie die Leiterplatte mit den gewünschten Bauteilen.
- Löten: Löten Sie die Bauteile auf die Leiterplatte.
Tipps & Tricks für perfekte Ergebnisse
Damit Ihre Leiterplattenprojekte ein voller Erfolg werden, haben wir hier einige nützliche Tipps und Tricks für Sie zusammengestellt:
- Sauberkeit ist das A und O: Achten Sie auf eine saubere Arbeitsumgebung und verwenden Sie saubere Werkzeuge.
- Optimale Belichtungszeit: Experimentieren Sie mit der Belichtungszeit, um die besten Ergebnisse zu erzielen.
- Frische Chemikalien: Verwenden Sie frische Entwickler- und Ätzlösungen.
- Gleichmäßige Ätzung: Bewegen Sie die Leiterplatte während des Ätzens, um eine gleichmäßige Ätzung zu gewährleisten.
- Sicherheit geht vor: Tragen Sie beim Umgang mit Chemikalien immer Schutzhandschuhe und eine Schutzbrille.
Warum BUNGARD? Qualität, die überzeugt
BUNGARD ist ein renommierter Hersteller von Leiterplattenmaterialien mit jahrzehntelanger Erfahrung. Das Unternehmen steht für höchste Qualität, innovative Produkte und einen exzellenten Kundenservice. Wenn Sie sich für BUNGARD entscheiden, wählen Sie ein Produkt, das Ihren Ansprüchen in jeder Hinsicht gerecht wird.
- Made in Germany: BUNGARD Produkte werden in Deutschland hergestellt und unterliegen strengen Qualitätskontrollen.
- Langjährige Erfahrung: BUNGARD verfügt über eine langjährige Erfahrung in der Entwicklung und Herstellung von Leiterplattenmaterialien.
- Innovative Produkte: BUNGARD ist ständig auf der Suche nach neuen Technologien und Materialien, um seinen Kunden innovative Produkte anbieten zu können.
- Exzellenter Kundenservice: BUNGARD bietet einen exzellenten Kundenservice und unterstützt Sie bei allen Fragen rund um die Leiterplattenfertigung.
FAQ – Ihre Fragen, unsere Antworten
Welche Software benötige ich für das Schaltungsdesign?
Für das Schaltungsdesign gibt es eine Vielzahl von Softwarelösungen, sowohl kostenlose als auch kostenpflichtige. Beliebte Optionen sind unter anderem Eagle, KiCad, Altium Designer und DipTrace. Die Wahl der Software hängt von Ihren individuellen Bedürfnissen und Ihrem Budget ab. KiCad ist eine sehr gute Open Source Variante.
Welche Werkzeuge benötige ich für die Leiterplattenfertigung?
Für die Leiterplattenfertigung benötigen Sie einige grundlegende Werkzeuge, wie zum Beispiel:
- UV-Belichtungsgerät
- Entwicklerlösung
- Ätzlösung
- Bohrmaschine mit feinen Bohrern
- Lötstation
- Schutzhandschuhe und Schutzbrille
Optional können Sie auch eine Schneidemaschine, eine Entgratmaschine und eine Beschichtungsanlage verwenden.
Wie lange muss ich die Leiterplatte belichten?
Die Belichtungszeit hängt von verschiedenen Faktoren ab, wie zum Beispiel der Leistung Ihres UV-Belichtungsgeräts, der Art der Folie und der Empfindlichkeit der Fotobeschichtung. Es empfiehlt sich, mit einer kurzen Belichtungszeit zu beginnen und diese schrittweise zu erhöhen, bis Sie das optimale Ergebnis erzielen. Eine Belichtungsreihe kann hier sehr hilfreich sein.
Welche Ätzlösung ist am besten geeignet?
Für das Ätzen von Kupferleiterplatten eignen sich verschiedene Ätzlösungen, wie zum Beispiel Eisen(III)-chlorid, Natriumpersulfat oder Ammoniumpersulfat. Die Wahl der Ätzlösung hängt von Ihren persönlichen Vorlieben und den verfügbaren Ressourcen ab. Eisen(III)-chlorid ist eine sehr robuste Lösung mit der man wenig falsch machen kann.
Wie entsorge ich die gebrauchten Chemikalien richtig?
Die gebrauchten Chemikalien müssen fachgerecht entsorgt werden. Informieren Sie sich bei Ihrer Gemeinde oder Ihrem Entsorgungsunternehmen über die geltenden Vorschriften. Auf keinen Fall dürfen die Chemikalien in den Abfluss oder in den Hausmüll gelangen.
Kann ich das BUNGARD Fotobeschichtete Leiterplattenmaterial auch mit einem Laserdrucker bearbeiten?
Ja, es ist möglich, das BUNGARD Fotobeschichtete Leiterplattenmaterial auch mit einem Laserdrucker zu bearbeiten. Dazu benötigen Sie eine spezielle Toner Transfer Folie. Drucken Sie Ihr Layout auf die Folie und übertragen Sie den Toner mit einem Bügeleisen oder einer Laminiergerät auf die Leiterplatte. Anschließend können Sie die Leiterplatte wie gewohnt ätzen.
Wie lagere ich das Fotobeschichtete Leiterplattenmaterial richtig?
Das Fotobeschichtete Leiterplattenmaterial sollte trocken, kühl und dunkel gelagert werden. Vermeiden Sie direkte Sonneneinstrahlung und hohe Temperaturen. Die ideale Lagertemperatur liegt zwischen 15 und 25 Grad Celsius.
Kann ich die Leiterplatte nach dem Ätzen noch bearbeiten?
Ja, die Leiterplatte kann nach dem Ätzen noch bearbeitet werden. Sie können zum Beispiel Löcher bohren, die Leiterbahnen verstärken oder die Oberfläche veredeln. Achten Sie darauf, dass Sie die Leiterplatte nach der Bearbeitung gründlich reinigen.
Wie kann ich die Leiterbahnen vor Oxidation schützen?
Um die Leiterbahnen vor Oxidation zu schützen, können Sie sie mit einem Schutzlack versehen. Es gibt verschiedene Schutzlacke, die speziell für Leiterplatten entwickelt wurden. Diese Lacke schützen die Leiterbahnen vor Feuchtigkeit, Schmutz und Korrosion und verlängern die Lebensdauer Ihrer Schaltung.
Wo finde ich weitere Informationen und Anleitungen zur Leiterplattenfertigung?
Im Internet gibt es zahlreiche Ressourcen und Anleitungen zur Leiterplattenfertigung. Sie finden dort Foren, Blogs, Videos und Tutorials, die Ihnen bei der Umsetzung Ihrer Projekte helfen können. Auch auf der BUNGARD Website finden Sie nützliche Informationen und Anleitungen.
