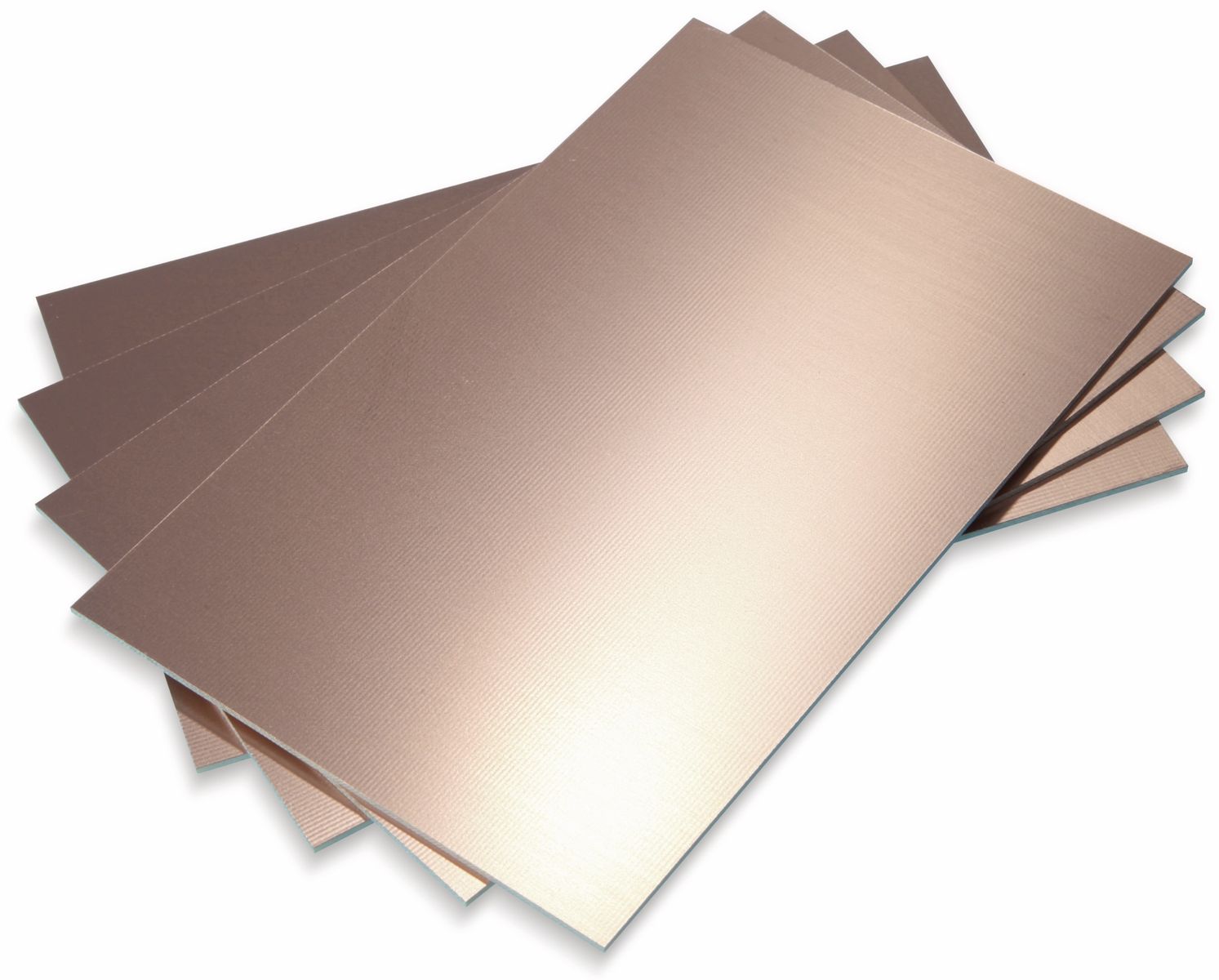

BUNGARD Fotobeschichtetes Leiterplattenmaterial FR4 – Der Grundstein für deine Elektronikprojekte
Träumst du davon, deine eigenen elektronischen Schaltungen zu entwerfen und zu realisieren? Suchst du nach einem zuverlässigen und hochwertigen Material, das dir den Weg zum Erfolg ebnet? Dann ist das BUNGARD fotobeschichtete Leiterplattenmaterial FR4 in der Größe 75x100x1.5 mm die ideale Wahl für dich!
Dieses einseitig kupferkaschierte Basismaterial (35/00) bietet dir die perfekte Grundlage für deine kreativen Elektronikprojekte. Egal, ob du ein erfahrener Profi oder ein ambitionierter Hobbybastler bist, mit diesem Leiterplattenmaterial bringst du deine Ideen in die Realität.
Warum BUNGARD fotobeschichtetes Leiterplattenmaterial?
BUNGARD steht seit Jahrzehnten für Qualität und Zuverlässigkeit im Bereich der Leiterplattenherstellung. Das FR4-Material zeichnet sich durch seine hervorragenden elektrischen und mechanischen Eigenschaften aus. Die präzise aufgebrachte Fotoschicht ermöglicht eine detailgetreue Übertragung deiner Schaltungsdesigns, wodurch du saubere und hochauflösende Leiterbahnen erhältst.
Stell dir vor, du hältst deine eigene, perfekt geätzte Leiterplatte in den Händen. Jede Leiterbahn, jedes Bauelement sitzt genau dort, wo es hingehört. Ein Gefühl von Stolz und Zufriedenheit durchströmt dich, denn du weißt, dass du etwas Eigenes geschaffen hast.
Die Vorteile im Überblick:
- Hochwertiges FR4-Material: Garantiert exzellente elektrische und mechanische Eigenschaften.
- Präzise Fotobeschichtung: Ermöglicht detailgetreue und hochauflösende Leiterbahnen.
- Einseitig kupferkaschiert (35/00): Ideal für einfache bis komplexe Schaltungsdesigns.
- Standardgröße (75x100x1.5 mm): Flexibel einsetzbar für verschiedenste Projekte.
- Einfache Verarbeitung: Geeignet für Anfänger und Profis.
Mit dem BUNGARD fotobeschichteten Leiterplattenmaterial investierst du in ein Produkt, das dir nicht nur Zeit und Nerven spart, sondern dir auch die Möglichkeit gibt, deine kreativen Visionen Wirklichkeit werden zu lassen.
Technische Details:
| Eigenschaft | Wert |
|---|---|
| Material | FR4 (Flammhemmend) |
| Größe | 75 x 100 mm |
| Dicke | 1.5 mm |
| Kupferkaschierung | Einseitig, 35 µm |
| Fotobeschichtung | Positiv |
Anwendungsbereiche:
Das BUNGARD fotobeschichtete Leiterplattenmaterial ist vielseitig einsetzbar und eignet sich hervorragend für:
- Prototypenbau
- Hobby-Elektronikprojekte
- Reparaturen
- Kleinserienfertigung
- Schaltungsentwicklung
Ob du einen einfachen Verstärker, eine komplexe Steuerung oder eine individuelle Sensorplatine realisieren möchtest, dieses Leiterplattenmaterial ist der perfekte Ausgangspunkt.
So einfach geht’s:
- Design erstellen: Entwirf deine Schaltung mit einer CAD-Software deiner Wahl.
- Vorlage erstellen: Drucke dein Design auf eine transparente Folie.
- Belichten: Lege die Folie auf die Leiterplatte und belichte sie mit einem UV-Belichtungsgerät.
- Entwickeln: Entwickle die belichtete Leiterplatte mit einem Entwicklerbad.
- Ätzen: Ätze die Leiterplatte in einem Ätzbad.
- Reinigen: Reinige die geätzte Leiterplatte gründlich.
- Bestücken: Bestücke die Leiterplatte mit den gewünschten Bauelementen.
- Löten: Verlöte die Bauelemente.
Und schon ist deine eigene Leiterplatte fertig! Ein unbeschreibliches Gefühl, wenn du das erste Mal deine selbstentwickelte Schaltung zum Leben erweckst.
Tipps und Tricks für perfekte Ergebnisse:
- Verwende eine hochwertige transparente Folie für die Belichtung.
- Achte auf eine gleichmäßige Belichtung.
- Verwende frische Chemikalien für die Entwicklung und das Ätzen.
- Reinige die Leiterplatte nach dem Ätzen gründlich.
- Verwende Flussmittel beim Löten, um Oxidation zu vermeiden.
Mit etwas Übung und Geduld wirst du bald zum Meister der Leiterplattenherstellung. Das BUNGARD fotobeschichtete Leiterplattenmaterial ist dein zuverlässiger Partner auf diesem Weg.
Werde Teil der Elektronik-Community!
Teile deine Projekte, tausche dich mit anderen Elektronik-Enthusiasten aus und lass dich von neuen Ideen inspirieren. Die Welt der Elektronik ist voller Möglichkeiten und mit dem BUNGARD fotobeschichteten Leiterplattenmaterial bist du bestens gerüstet, um deine eigenen Spuren zu hinterlassen.
Bestelle jetzt dein BUNGARD fotobeschichtetes Leiterplattenmaterial FR4 und starte noch heute dein nächstes Elektronikprojekt! Lass deiner Kreativität freien Lauf und erschaffe etwas Einzigartiges!
FAQ – Häufig gestellte Fragen zum BUNGARD Fotobeschichteten Leiterplattenmaterial
1. Ist dieses Leiterplattenmaterial für Anfänger geeignet?
Ja, das BUNGARD fotobeschichtete Leiterplattenmaterial ist auch für Anfänger gut geeignet. Die Verarbeitung ist relativ einfach und es gibt zahlreiche Anleitungen und Tutorials im Internet, die dir den Einstieg erleichtern.
2. Welche Chemikalien benötige ich für die Verarbeitung?
Du benötigst einen Entwickler (z.B. Natriumcarbonat) und ein Ätzmittel (z.B. Eisen(III)-chlorid oder Ammoniumpersulfat). Achte darauf, die Sicherheitsvorschriften beim Umgang mit Chemikalien zu beachten.
3. Wie lange muss ich die Leiterplatte belichten?
Die Belichtungszeit hängt von der Leistung deiner UV-Lampe ab. Orientiere dich an den Herstellerangaben deiner Belichtungseinheit. Eine Belichtungsreihe kann helfen, die optimale Zeit zu ermitteln.
4. Kann ich die Leiterplatte auch von Hand ätzen?
Ja, das ist möglich. Du benötigst dazu ein Ätzbad und eine Wanne. Bewege die Leiterplatte regelmäßig im Ätzbad, um eine gleichmäßige Ätzung zu gewährleisten.
5. Wie lagere ich das Leiterplattenmaterial richtig?
Lagere das Leiterplattenmaterial kühl und trocken, geschützt vor direkter Sonneneinstrahlung. So bleibt die Fotoschicht optimal erhalten.
6. Was bedeutet die Bezeichnung 35/00?
Die Bezeichnung 35/00 gibt die Kupferstärke an. In diesem Fall bedeutet es, dass die Leiterplatte einseitig mit 35 µm Kupfer beschichtet ist. Die „00“ steht für „ohne Beschichtung“ auf der Rückseite.
7. Kann ich dieses Material auch für SMD-Bauelemente verwenden?
Ja, das BUNGARD fotobeschichtete Leiterplattenmaterial eignet sich auch für die Verarbeitung von SMD-Bauelementen. Achte jedoch auf eine präzise Belichtung und Ätzung, um feine Leiterbahnen zu erzeugen.
8. Wo finde ich Schaltungsvorlagen und Anleitungen?
Im Internet gibt es zahlreiche Webseiten, Foren und Videos, die Schaltungsvorlagen und Anleitungen zur Leiterplattenherstellung anbieten. Eine kurze Suche hilft dir, das passende Material zu finden.
