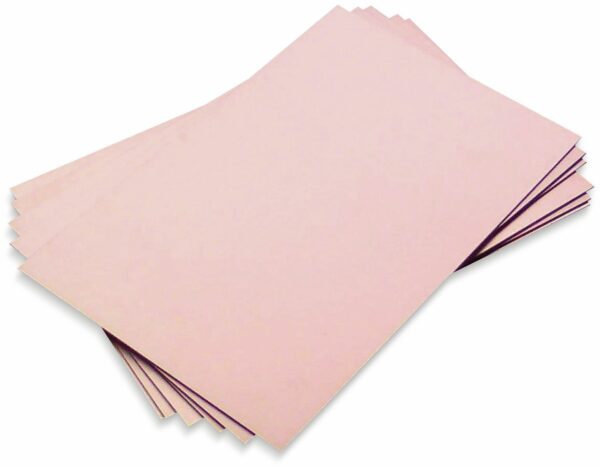

Willkommen in der Welt des Elektronikbaus! Hier beginnt Ihre Reise, Ihre Ideen in die Realität umzusetzen. Mit dem BUNGARD Leiterplatten Rohmaterial FR4 ROH 100X160X1.5 35/00, einseitig, halten Sie den Schlüssel zu unzähligen Projekten in Ihren Händen. Dieses hochwertige Basismaterial ist die ideale Grundlage für Ihre individuellen Schaltungen und Elektronikentwicklungen. Lassen Sie uns gemeinsam eintauchen in die Möglichkeiten, die dieses Produkt bietet.
Warum BUNGARD Leiterplatten Rohmaterial?
Wenn es um Leiterplatten geht, ist Qualität entscheidend. BUNGARD steht seit Jahrzehnten für Präzision, Zuverlässigkeit und Innovation in der Leiterplattenherstellung. Das FR4 ROH Material ist ein Beweis für dieses Engagement. Es bietet die perfekte Balance zwischen mechanischer Stabilität, elektrischen Eigenschaften und einfacher Verarbeitung. Egal, ob Sie ein erfahrener Profi oder ein begeisterter Hobbybastler sind, mit BUNGARD setzen Sie auf ein Material, das Ihre Erwartungen übertreffen wird.
Dieses einseitig kaschierte FR4 Rohmaterial ist besonders vielseitig. Es eignet sich hervorragend für einfache bis mittelkomplexe Schaltungen, Prototypen und Kleinserien. Die Abmessungen von 100 x 160 mm bieten ausreichend Platz für Ihre kreativen Ideen, während die Dicke von 1,5 mm eine solide Basis für Ihre Bauteile schafft. Die 35µm Kupferkaschierung sorgt für eine exzellente Leitfähigkeit und ermöglicht präzise Leiterbahnen.
Die Vorteile auf einen Blick:
- Hochwertiges FR4 Material: Garantiert Stabilität und Langlebigkeit.
- Einseitige Kupferkaschierung: Ideal für einfache bis komplexe Schaltungen.
- Standardabmessungen (100 x 160 mm): Vielseitig einsetzbar für verschiedene Projekte.
- Optimale Dicke (1,5 mm): Bietet eine robuste Grundlage für Ihre Bauteile.
- 35µm Kupferkaschierung: Exzellente Leitfähigkeit für zuverlässige Verbindungen.
- Leichte Verarbeitung: Geeignet für Ätzverfahren, Bohren und Bestücken.
- Vielseitige Anwendungsmöglichkeiten: Perfekt für Prototypen, Hobbyprojekte und Kleinserien.
Technische Details im Detail
Um das Potenzial des BUNGARD Leiterplatten Rohmaterials voll auszuschöpfen, ist es wichtig, die technischen Details genau zu verstehen. Hier ist ein detaillierter Blick auf die Spezifikationen:
- Material: FR4 (Flammhemmendes Epoxidglasgewebe)
- Abmessungen: 100 mm x 160 mm
- Dicke: 1,5 mm
- Kupferkaschierung: 35 µm (einseitig)
- Kupferreinheit: Elektrolytisch Reinstkupfer
- Wärmebeständigkeit: Bis zu 130°C
- Flammhemmend: Entspricht UL94-V0
- RoHS-konform: Ja, entspricht den aktuellen Umweltstandards.
- Oberfläche: Unbeschichtet, für optimale Ätzbarkeit.
Das FR4 Material zeichnet sich durch seine hohe Durchschlagsfestigkeit und seinen niedrigen dielektrischen Verlustfaktor aus. Dies sind entscheidende Eigenschaften für den Bau zuverlässiger und effizienter Schaltungen. Die 35µm Kupferkaschierung bietet eine hervorragende Grundlage für präzise Leiterbahnen und ermöglicht eine gute Wärmeableitung. Die Flammhemmung nach UL94-V0 sorgt für zusätzliche Sicherheit in Ihren Projekten.
Die Bedeutung der Materialeigenschaften
Die Wahl des richtigen Leiterplattenmaterials ist entscheidend für den Erfolg Ihres Projekts. FR4 hat sich als Standard in der Elektronikindustrie etabliert, und das aus gutem Grund. Es ist robust, kostengünstig und bietet eine gute Balance zwischen elektrischen und mechanischen Eigenschaften. Im Vergleich zu anderen Materialien wie Pertinax bietet FR4 eine deutlich höhere Stabilität und Wärmebeständigkeit.
Die Kupferkaschierung ist ein weiterer wichtiger Faktor. Eine dickere Kaschierung ermöglicht höhere Stromtragfähigkeiten und eine bessere Wärmeableitung, während eine dünnere Kaschierung präzisere Leiterbahnen ermöglicht. Die 35µm Kaschierung von BUNGARD ist ein guter Kompromiss, der sowohl für Stromversorgungsleitungen als auch für filigrane Signalwege geeignet ist.
Kreative Projekte mit BUNGARD Leiterplatten
Die Möglichkeiten mit dem BUNGARD Leiterplatten Rohmaterial sind nahezu unbegrenzt. Hier sind einige inspirierende Ideen, die Sie mit diesem vielseitigen Material umsetzen können:
- Arduino Shields: Entwickeln Sie Ihre eigenen Erweiterungsplatinen für Arduino-Projekte.
- Sensorboards: Bauen Sie individuelle Sensorlösungen für Umweltüberwachung, Robotik oder Smart Home Anwendungen.
- Audioverstärker: Realisieren Sie hochwertige Audioverstärker für Kopfhörer, Lautsprecher oder Instrumente.
- LED-Steuerungen: Erstellen Sie dynamische LED-Beleuchtungssysteme für Wohnräume, Bühnen oder Werbezwecke.
- Netzteile: Bauen Sie zuverlässige Netzteile für Ihre elektronischen Geräte.
- Prototypen: Testen Sie neue Schaltungsdesigns und entwickeln Sie innovative Produkte.
- Reparaturen: Ersetzen Sie defekte Leiterplatten in älteren Geräten und verlängern Sie deren Lebensdauer.
Stellen Sie sich vor, Sie entwickeln Ihr eigenes Smart Home System, bei dem jeder Sensor und jedes Gerät perfekt auf Ihre Bedürfnisse zugeschnitten ist. Oder Sie bauen einen hochmodernen Audioverstärker, der Ihre Musik in einer Klangqualität wiedergibt, die Sie noch nie zuvor gehört haben. Mit dem BUNGARD Leiterplatten Rohmaterial können Sie diese Träume verwirklichen.
Schritt für Schritt zur eigenen Leiterplatte
Der Prozess der Leiterplattenherstellung mag auf den ersten Blick kompliziert erscheinen, ist aber mit den richtigen Werkzeugen und etwas Übung gut zu meistern. Hier ist eine kurze Anleitung, die Ihnen den Einstieg erleichtert:
- Schaltungsdesign: Entwerfen Sie Ihre Schaltung mit einer CAD-Software (z.B. Eagle, KiCad, DesignSpark PCB).
- Layout erstellen: Platzieren Sie die Bauteile und erstellen Sie die Leiterbahnen auf der Leiterplatte.
- Layout ausdrucken: Drucken Sie das Layout auf eine transparente Folie (z.B. mit einem Laserdrucker).
- Belichtung: Übertragen Sie das Layout mit einem UV-Belichtungsgerät auf die Leiterplatte (vorher mit Fotolack beschichten).
- Entwicklung: Entfernen Sie den unbelichteten Fotolack mit einem Entwicklerbad.
- Ätzen: Ätzen Sie das freiliegende Kupfer mit einem Ätzmittel (z.B. Natriumpersulfat) weg.
- Reinigung: Entfernen Sie den restlichen Fotolack mit einem Lösungsmittel.
- Bohren: Bohren Sie die Löcher für die Bauteile.
- Bestückung: Bestücken Sie die Leiterplatte mit den Bauteilen.
- Löten: Löten Sie die Bauteile fest.
- Testen: Überprüfen Sie die Funktion der Schaltung.
Es gibt auch alternative Methoden zur Leiterplattenherstellung, wie z.B. das Tonertransferverfahren oder die Verwendung von CNC-Fräsen. Wählen Sie die Methode, die am besten zu Ihren Bedürfnissen und Möglichkeiten passt.
Tipps und Tricks für perfekte Ergebnisse
Um das Beste aus Ihrem BUNGARD Leiterplatten Rohmaterial herauszuholen, haben wir einige nützliche Tipps und Tricks für Sie zusammengestellt:
- Sauberkeit: Achten Sie auf absolute Sauberkeit während des gesamten Prozesses. Staub und Fett können die Qualität der Leiterbahnen beeinträchtigen.
- Ätzmittel: Verwenden Sie frisches Ätzmittel und achten Sie auf die richtige Temperatur. Zu kaltes oder verbrauchtes Ätzmittel führt zu unsauberen Ergebnissen.
- Belichtungszeit: Experimentieren Sie mit der Belichtungszeit, um die optimale Einstellung für Ihr Belichtungsgerät zu finden.
- Bohrer: Verwenden Sie scharfe Bohrer in der richtigen Größe, um saubere Löcher zu erhalten.
- Löten: Verwenden Sie hochwertiges Lötzinn und achten Sie auf die richtige Löttemperatur. Zu heißes Löten kann die Bauteile beschädigen.
- Dokumentation: Dokumentieren Sie Ihre Projekte sorgfältig, um sie später leichter reproduzieren oder verbessern zu können.
Mit diesen Tipps und Tricks werden Sie schnell zu einem Experten in der Leiterplattenherstellung und können Ihre Projekte in professioneller Qualität realisieren.
Wo Sie das BUNGARD Leiterplatten Rohmaterial einsetzen können
Das BUNGARD Leiterplatten Rohmaterial FR4 ROH 100X160X1.5 35/00 ist ein vielseitiges Produkt, das in vielen verschiedenen Bereichen eingesetzt werden kann. Hier sind einige Beispiele:
- Hobbyelektronik: Bauen Sie Ihre eigenen elektronischen Gadgets und experimentieren Sie mit neuen Schaltungen.
- Modellbau: Steuern Sie Ihre Modelle mit individuellen Elektronikschaltungen.
- Robotik: Entwickeln Sie intelligente Roboter mit maßgeschneiderten Steuerungen.
- Smart Home: Automatisieren Sie Ihr Zuhause mit selbstgebauten Sensoren und Aktoren.
- Industrie: Verwenden Sie das Material für Prototypen und Kleinserien in der industriellen Elektronik.
- Bildung: Lehren Sie Schülern und Studenten die Grundlagen der Elektronik und Leiterplattenherstellung.
Egal, ob Sie ein erfahrener Ingenieur oder ein begeisterter Anfänger sind, das BUNGARD Leiterplatten Rohmaterial ist der perfekte Ausgangspunkt für Ihre kreativen Projekte.
FAQ – Häufig gestellte Fragen
Was bedeutet FR4?
FR4 steht für „Flame Retardant 4“ und ist ein Standardmaterial für Leiterplatten. Es handelt sich um ein Epoxidglasgewebe, das flammhemmend ist und gute elektrische und mechanische Eigenschaften aufweist. FR4 ist das am weitesten verbreitete Material in der Leiterplattenherstellung.
Was bedeutet die Angabe 35/00?
Die Angabe 35/00 bezieht sich auf die Kupferkaschierung der Leiterplatte. 35 steht für die Dicke der Kupferschicht in Mikrometern (µm). 00 bedeutet, dass die Leiterplatte einseitig kaschiert ist. Bei einer doppelseitigen Leiterplatte würde hier beispielsweise 35/35 stehen.
Wie lagere ich das Leiterplatten Rohmaterial richtig?
Um die Qualität des BUNGARD Leiterplatten Rohmaterials zu erhalten, sollten Sie es trocken und staubfrei lagern. Vermeiden Sie direkte Sonneneinstrahlung und extreme Temperaturen. Eine Lagerung in einer Schutzhülle oder einem Karton ist empfehlenswert.
Welches Ätzmittel ist für dieses Material geeignet?
Für das Ätzen von Kupfer auf FR4-Leiterplatten eignen sich verschiedene Ätzmittel, darunter Natriumpersulfat, Eisen(III)-chlorid und Ammoniumpersulfat. Natriumpersulfat ist eine gute Wahl für Hobbyanwender, da es relativ sicher und einfach zu handhaben ist. Achten Sie darauf, die Anweisungen des Herstellers des Ätzmittels genau zu befolgen.
Kann ich dieses Material auch beidseitig ätzen?
Obwohl das BUNGARD Leiterplatten Rohmaterial FR4 ROH 100X160X1.5 35/00 einseitig kaschiert ist, können Sie es theoretisch auch beidseitig ätzen. Allerdings ist dies aufwendiger, da Sie die zweite Seite zusätzlich reinigen und vorbereiten müssen. Für beidseitige Schaltungen empfehlen wir, direkt doppelseitig kaschiertes Material zu verwenden.
Welche Software eignet sich für das Layoutdesign?
Es gibt eine Vielzahl von CAD-Softwareprogrammen für das Layoutdesign von Leiterplatten. Einige beliebte Optionen sind Eagle, KiCad, DesignSpark PCB und Altium Designer. KiCad ist eine kostenlose Open-Source-Software, die sich gut für Anfänger eignet. Eagle ist eine kommerzielle Software mit einer kostenlosen Version für nicht-kommerzielle Zwecke.
Wie entsorge ich das Ätzmittel umweltgerecht?
Verbrauchtes Ätzmittel ist Sondermüll und darf nicht einfach in den Abfluss gekippt werden. Informieren Sie sich bei Ihrer Gemeinde oder Ihrem Wertstoffhof über die korrekte Entsorgung von Chemikalien. In vielen Fällen können Sie das Ätzmittel dort kostenlos abgeben.
Kann ich dieses Material auch fräsen statt ätzen?
Ja, das BUNGARD Leiterplatten Rohmaterial kann auch mit einer CNC-Fräse bearbeitet werden. Beim Fräsen werden die Leiterbahnen mechanisch aus dem Kupfer herausgefräst. Dies ist eine gute Alternative zum Ätzen, insbesondere wenn Sie keine Chemikalien verwenden möchten. Achten Sie darauf, spezielle Fräser für Leiterplatten zu verwenden, um saubere Ergebnisse zu erzielen.
