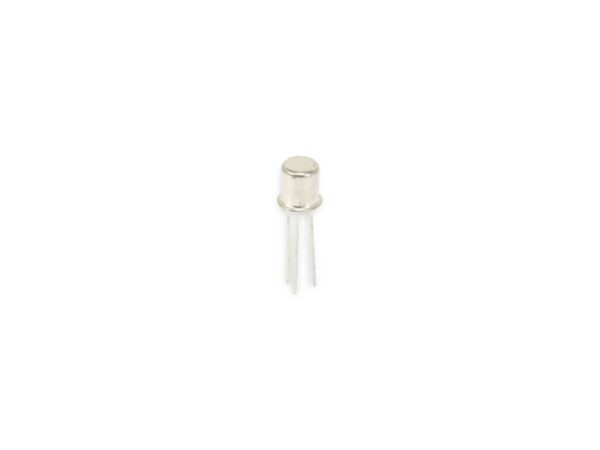

Entdecken Sie den legendären 2N2222 – den Bipolartransistor, der Generationen von Elektronikbastlern, Ingenieuren und Technikenthusiasten inspiriert hat! Dieser robuste und vielseitige NPN-Kleinsignaltransistor im TO-18 Gehäuse ist ein echtes Arbeitstier und ein unverzichtbares Bauteil für unzählige Schaltungen und Anwendungen.
Der 2N2222: Ein Klassiker für Ihre Projekte
Der CDIL 2N2222 ist mehr als nur ein Transistor. Er ist ein Symbol für Zuverlässigkeit, Vielseitigkeit und Innovation. Egal, ob Sie ein erfahrener Profi oder ein neugieriger Anfänger sind, dieser Transistor wird Ihnen dabei helfen, Ihre elektronischen Visionen zum Leben zu erwecken. Stellen Sie sich vor, wie Sie mit diesem kleinen Bauteil leistungsstarke Verstärker bauen, präzise Schaltungen steuern und innovative Projekte realisieren, die Ihre Kreativität beflügeln.
Warum der 2N2222 unverzichtbar ist
Der 2N2222 zeichnet sich durch seine Robustheit und seine Fähigkeit aus, in einer Vielzahl von Anwendungen zuverlässig zu funktionieren. Seine Vielseitigkeit macht ihn zum idealen Kandidaten für:
- Verstärkerschaltungen: Erhöhen Sie die Leistung Ihrer Audiosignale oder verstärken Sie schwache Signale für präzise Messungen.
- Schaltanwendungen: Steuern Sie Relais, LEDs und andere Lasten mit Leichtigkeit und Präzision.
- Oszillatoren: Erzeugen Sie stabile und zuverlässige Signale für Taktgeber, Testgeräte und mehr.
- Mischer: Kombinieren Sie Signale für Frequenzumwandlung und andere Anwendungen.
- Logikschaltungen: Implementieren Sie grundlegende Logikfunktionen für digitale Schaltungen und Steuerungen.
Der 2N2222 ist ein echter Allrounder, der in keiner gut sortierten Elektronikwerkstatt fehlen darf. Er ist der Schlüssel, um Ihre Ideen in die Realität umzusetzen.
Die inneren Werte, die überzeugen:
Tauchen wir ein in die technischen Details, die den CDIL 2N2222 so besonders machen. Seine sorgfältig ausgewählten Parameter gewährleisten eine optimale Leistung und Zuverlässigkeit in Ihren Schaltungen:
- Hohe Stromverstärkung (hFE): Ermöglicht eine effiziente Verstärkung von Signalen mit minimalem Basisstrom.
- Niedrige Sättigungsspannung (VCE(sat)): Minimiert Verluste und sorgt für eine effiziente Schaltung.
- Schnelle Schaltzeiten: Ermöglicht den Einsatz in schnellen Schaltungen und Anwendungen.
- Hohe Spannungsfestigkeit: Schützt den Transistor vor Beschädigungen durch Überspannungen.
Diese Eigenschaften machen den 2N2222 zu einem zuverlässigen Partner für Ihre anspruchsvollsten Projekte.
Technische Daten im Detail
Hier ist eine detaillierte Übersicht über die technischen Spezifikationen des CDIL 2N2222:
| Parameter | Wert | Einheit |
|---|---|---|
| Polarität | NPN | – |
| Gehäuse | TO-18 | – |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 40 | V |
| Maximale Kollektor-Basis-Spannung (VCBO) | 75 | V |
| Maximale Emitter-Basis-Spannung (VEBO) | 5 | V |
| Maximaler Kollektorstrom (IC) | 800 | mA |
| Maximale Verlustleistung (PD) | 0.8 | W |
| Stromverstärkung (hFE) | 50 – 300 (typisch) | – |
| Übergangsfrequenz (fT) | 250 | MHz |
| Betriebstemperaturbereich | -65 bis +200 | °C |
Diese Spezifikationen geben Ihnen die Gewissheit, dass der 2N2222 Ihren Anforderungen entspricht und eine zuverlässige Leistung in Ihren Schaltungen bietet.
Anwendungsbeispiele: Inspiration für Ihre Projekte
Der 2N2222 ist ein wahrer Tausendsassa und findet in einer unglaublichen Bandbreite von Anwendungen seinen Einsatz. Lassen Sie sich von den folgenden Beispielen inspirieren:
- Audioverstärker: Bauen Sie hochwertige Audioverstärker für Kopfhörer, Lautsprecher oder Gitarrenverstärker. Der 2N2222 sorgt für einen klaren und verzerrungsarmen Klang.
- Schaltregler: Steuern Sie die Leistung von LEDs, Motoren oder anderen Lasten mit präzisen Schaltreglern. Der 2N2222 ermöglicht eine effiziente und zuverlässige Steuerung.
- Sensorschaltungen: Verstärken Sie die Signale von Sensoren wie Temperatur-, Licht- oder Drucksensoren. Der 2N2222 sorgt für eine hohe Empfindlichkeit und Genauigkeit.
- HF-Oszillatoren: Erzeugen Sie stabile und zuverlässige Hochfrequenzsignale für Funkgeräte, Testgeräte oder andere Anwendungen. Der 2N2222 ermöglicht eine präzise Frequenzsteuerung.
- Digitale Logikschaltungen: Implementieren Sie grundlegende Logikgatter wie AND, OR oder NOT für digitale Schaltungen und Steuerungen. Der 2N2222 ermöglicht eine einfache und kostengünstige Realisierung.
- Motorsteuerungen: Bauen Sie einfache Motorsteuerungen für kleine Robotik-Projekte oder Modellbauanwendungen. Der 2N2222 ermöglicht eine präzise Steuerung der Motordrehzahl und -richtung.
- LED-Treiber: Steuern Sie die Helligkeit von LEDs mit effizienten LED-Treibern. Der 2N2222 ermöglicht eine präzise Steuerung des LED-Stroms und sorgt für eine lange Lebensdauer.
- Relais-Treiber: Steuern Sie Relais mit kleinen Steuersignalen. Der 2N2222 ermöglicht eine sichere und zuverlässige Ansteuerung von Relais.
- Lichtschranken: Bauen Sie einfache Lichtschranken für Alarmanlagen oder Zählanwendungen. Der 2N2222 ermöglicht eine zuverlässige Erkennung von Unterbrechungen des Lichtstrahls.
- Temperaturregler: Bauen Sie einfache Temperaturregler für Heizungen oder Kühlgeräte. Der 2N2222 ermöglicht eine präzise Steuerung der Temperatur.
Die Möglichkeiten sind endlos! Mit dem 2N2222 können Sie Ihre kreativen Ideen verwirklichen und innovative elektronische Lösungen entwickeln.
Tipps und Tricks für den erfolgreichen Einsatz des 2N2222
Damit Sie das volle Potenzial des CDIL 2N2222 ausschöpfen können, haben wir einige nützliche Tipps und Tricks für Sie zusammengestellt:
- Beachten Sie die maximale Verlustleistung: Achten Sie darauf, dass die Verlustleistung des Transistors nicht überschritten wird, um Schäden zu vermeiden. Verwenden Sie bei Bedarf einen Kühlkörper.
- Verwenden Sie einen Basisvorwiderstand: Ein Basisvorwiderstand begrenzt den Basisstrom und schützt den Transistor vor Überlastung.
- Entkoppeln Sie die Versorgungsspannung: Verwenden Sie Entkopplungskondensatoren, um Störungen der Versorgungsspannung zu reduzieren und die Stabilität der Schaltung zu verbessern.
- Schützen Sie den Transistor vor ESD: Elektrostatische Entladungen können den Transistor beschädigen. Verwenden Sie eine antistatische Arbeitsumgebung und geeignete Schutzmaßnahmen.
- Testen Sie Ihre Schaltung sorgfältig: Überprüfen Sie Ihre Schaltung vor der Inbetriebnahme sorgfältig auf Fehler und Kurzschlüsse.
Mit diesen Tipps sind Sie bestens gerüstet, um den 2N2222 erfolgreich in Ihren Projekten einzusetzen.
Der CDIL 2N2222: Qualität, auf die Sie sich verlassen können
Wir bei [Ihr Shopname] legen größten Wert auf Qualität und Zuverlässigkeit. Der CDIL 2N2222 wird sorgfältig geprüft und getestet, um sicherzustellen, dass er höchsten Ansprüchen genügt. Sie können sich darauf verlassen, dass Sie ein Produkt erhalten, das Ihnen lange Freude bereiten wird.
Bestellen Sie jetzt Ihren CDIL 2N2222 und starten Sie Ihr nächstes Elektronikprojekt!
Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie die unendlichen Möglichkeiten, die Ihnen der 2N2222 bietet. Ob Sie einen einfachen Verstärker bauen oder eine komplexe Steuerung entwickeln möchten, dieser Transistor ist Ihr zuverlässiger Partner.
Worauf warten Sie noch? Bestellen Sie Ihren CDIL 2N2222 noch heute und tauchen Sie ein in die faszinierende Welt der Elektronik!
FAQ – Häufig gestellte Fragen zum 2N2222
Was ist der Unterschied zwischen dem 2N2222 und dem 2N2222A?
Der 2N2222A ist eine verbesserte Version des ursprünglichen 2N2222 Transistors. Der Hauptunterschied liegt in der höheren Spannungsfestigkeit des 2N2222A. Der 2N2222A hat eine VCBO (Kollektor-Basis-Spannung) von 75V, während der 2N2222 eine VCBO von 60V hat. In den meisten Anwendungen können beide Transistoren austauschbar verwendet werden, aber in Schaltungen, die höhere Spannungen erfordern, ist der 2N2222A die bessere Wahl.
Kann ich den 2N2222 durch einen anderen Transistor ersetzen?
Ja, es gibt mehrere Transistoren, die als Ersatz für den 2N2222 verwendet werden können. Einige gängige Alternativen sind der 2N3904, der BC547 und der BC548. Bei der Auswahl eines Ersatztransistors ist es wichtig, die technischen Daten wie Stromverstärkung, Spannungsfestigkeit und Schaltzeiten zu berücksichtigen, um sicherzustellen, dass der Ersatztransistor für die jeweilige Anwendung geeignet ist. Lesen Sie das Datenblatt des Ersatztransistors sorgfältig durch, um sicherzustellen, dass er die Anforderungen Ihrer Schaltung erfüllt.
Wie erkenne ich, welche Pins Emitter, Basis und Kollektor sind?
Die Pinbelegung des 2N2222 im TO-18 Gehäuse ist wie folgt (von vorne gesehen, mit der Nase nach unten):
- Pin 1: Emitter
- Pin 2: Basis
- Pin 3: Kollektor
Es ist wichtig, die Pinbelegung korrekt zu identifizieren, um Fehlverdrahtungen und Schäden am Transistor zu vermeiden. Konsultieren Sie das Datenblatt des Herstellers, um die Pinbelegung zu überprüfen.
Wie kann ich den 2N2222 testen, um sicherzustellen, dass er funktioniert?
Es gibt verschiedene Möglichkeiten, den 2N2222 zu testen:
- Mit einem Multimeter: Stellen Sie Ihr Multimeter auf den Diodentestmodus ein. Messen Sie die Spannung zwischen Basis und Emitter sowie zwischen Basis und Kollektor. In beiden Fällen sollte eine Durchlassspannung von etwa 0,6 bis 0,7 V angezeigt werden. Messen Sie die Spannung zwischen Kollektor und Emitter. Hier sollte keine Durchlassspannung angezeigt werden. Wenn diese Messungen nicht korrekt sind, ist der Transistor wahrscheinlich defekt.
- Mit einem Transistortester: Verwenden Sie ein spezielles Transistortestgerät, um die wichtigsten Parameter des Transistors zu messen, wie z.B. die Stromverstärkung (hFE) und die Durchbruchspannung.
- In einer einfachen Schaltung: Bauen Sie eine einfache Schaltung auf, z.B. eine LED-Schaltung, und verwenden Sie den 2N2222 als Schalter. Wenn die LED leuchtet, wenn der Transistor aktiviert ist, funktioniert der Transistor wahrscheinlich korrekt.
Welchen Basisvorwiderstand sollte ich für den 2N2222 verwenden?
Der Wert des Basisvorwiderstands hängt von der Versorgungsspannung, dem gewünschten Kollektorstrom und der Stromverstärkung (hFE) des Transistors ab. Eine gängige Faustregel ist, den Basisstrom auf etwa 5-10% des Kollektorstroms zu begrenzen. Verwenden Sie die folgende Formel, um den Basisvorwiderstand zu berechnen:
RB = (VCC – VBE) / (IC / hFE)
Dabei ist:
- RB der Basisvorwiderstand
- VCC die Versorgungsspannung
- VBE die Basis-Emitter-Spannung (typischerweise 0,7 V)
- IC der gewünschte Kollektorstrom
- hFE die Stromverstärkung des Transistors (aus dem Datenblatt)
Wählen Sie den nächstgelegenen Standardwiderstandswert. Es ist besser, einen etwas höheren Widerstandswert zu wählen, um den Transistor zu schützen.
Kann ich den 2N2222 auch für Hochfrequenzanwendungen verwenden?
Ja, der 2N2222 kann auch für Hochfrequenzanwendungen verwendet werden, da er eine Übergangsfrequenz (fT) von typischerweise 250 MHz hat. Er eignet sich gut für Oszillatoren, Verstärker und Mischer in Frequenzbereichen bis etwa 100 MHz. Für anspruchsvollere Hochfrequenzanwendungen gibt es jedoch spezielle HF-Transistoren, die eine bessere Leistung bieten können.
Was bedeutet das TO-18 Gehäuse?
TO-18 ist eine standardisierte Gehäuseform für Transistoren und andere elektronische Bauelemente. Es ist ein kleines, metallisches Gehäuse mit drei Anschlussbeinchen, die aus dem Boden des Gehäuses herausragen. Das TO-18 Gehäuse ist robust und bietet eine gute Wärmeableitung. Es wird häufig für Kleinsignaltransistoren wie den 2N2222 verwendet.
