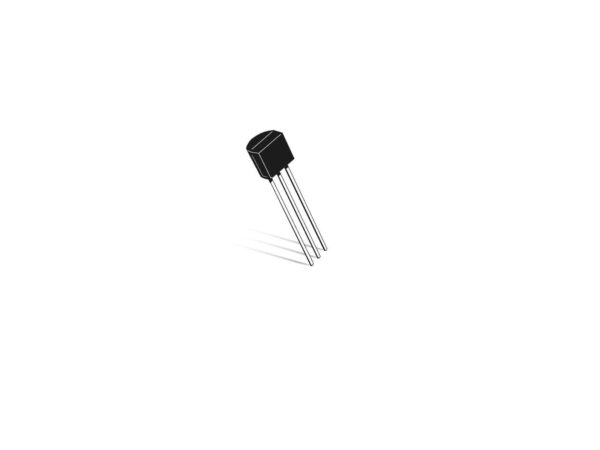

Entdecken Sie den CDIL BC550A – den kleinen Transistor mit der großen Leistung! Dieser NPN-Bipolar-Kleinleistungstransistor im TO-92-Gehäuse ist nicht nur ein elektronisches Bauteil, sondern ein Schlüssel zu unzähligen Möglichkeiten in Ihren Elektronikprojekten. Lassen Sie sich von seiner Vielseitigkeit inspirieren und erleben Sie, wie der BC550A Ihre Ideen zum Leben erweckt.
Warum der CDIL BC550A Ihr Projekt bereichern wird
In der Welt der Elektronik kommt es oft auf die kleinen Dinge an. Der CDIL BC550A ist ein Paradebeispiel dafür. Er ist ein NPN-Bipolar-Kleinleistungstransistor, der sich durch seine kompakte Bauweise und seine zuverlässige Leistung auszeichnet. Ob Sie ein erfahrener Elektronikexperte oder ein begeisterter Hobbybastler sind, der BC550A ist ein unverzichtbares Bauteil für Ihre Projekte.
Stellen Sie sich vor, Sie arbeiten an einem neuen Verstärkerdesign. Sie benötigen einen Transistor, der nicht nur präzise arbeitet, sondern auch in Ihre Schaltung passt, ohne unnötig Platz zu beanspruchen. Hier kommt der BC550A ins Spiel. Seine geringe Größe und seine hervorragenden Verstärkungseigenschaften machen ihn zur idealen Wahl für Audioverstärker, Schalter und vieles mehr.
Aber der BC550A ist mehr als nur ein praktisches Bauteil. Er ist ein Symbol für die unendlichen Möglichkeiten, die die Elektronik bietet. Mit diesem kleinen Transistor können Sie komplexe Schaltungen entwerfen, innovative Geräte entwickeln und Ihre kreativen Visionen verwirklichen. Lassen Sie sich von seiner Leistungsfähigkeit inspirieren und entdecken Sie die faszinierende Welt der Elektronik!
Technische Details und Spezifikationen
Um das Potenzial des CDIL BC550A voll ausschöpfen zu können, ist es wichtig, seine technischen Eigenschaften genau zu kennen. Hier finden Sie eine detaillierte Übersicht der wichtigsten Spezifikationen:
- Transistor-Typ: NPN Bipolar
- Gehäuseform: TO-92
- Kollektor-Emitter-Spannung (VCEO): 45 V
- Kollektor-Basis-Spannung (VCBO): 50 V
- Emitter-Basis-Spannung (VEBO): 5 V
- Kollektorstrom (IC): 100 mA
- Verlustleistung (PD): 500 mW
- Stromverstärkung (hFE): 420 – 800 (BC550A)
- Betriebstemperaturbereich: -65 °C bis +150 °C
Diese technischen Daten sind entscheidend für die korrekte Anwendung des BC550A in Ihren Schaltungen. Achten Sie darauf, die maximalen Werte nicht zu überschreiten, um eine zuverlässige und langlebige Funktion zu gewährleisten. Mit dem BC550A haben Sie die Kontrolle über Ihre Schaltungen und können präzise Ergebnisse erzielen.
Anwendungsbereiche des BC550A
Die Vielseitigkeit des CDIL BC550A kennt kaum Grenzen. Dank seiner hervorragenden Eigenschaften eignet er sich für eine breite Palette von Anwendungen in verschiedenen Bereichen der Elektronik. Hier sind einige Beispiele, wie Sie den BC550A in Ihren Projekten einsetzen können:
- Audioverstärker: Der BC550A ist ideal für den Einsatz in Vorverstärkern und kleinen Leistungsverstärkern. Seine geringe Rauscharmut und seine hohe Verstärkung sorgen für eine klare und präzise Klangwiedergabe.
- Schalter: Als elektronischer Schalter kann der BC550A verwendet werden, um Ströme und Spannungen zu steuern. Dies ist besonders nützlich in Steuerungen, Logikschaltungen und Schnittstellen.
- Sensorschaltungen: In Verbindung mit Sensoren kann der BC550A zur Verstärkung von Signalen verwendet werden. Dies ermöglicht die Erfassung kleinster Veränderungen und die präzise Messung von Parametern wie Temperatur, Licht oder Druck.
- Oszillatoren: Der BC550A kann in Oszillatorschaltungen eingesetzt werden, um stabile und zuverlässige Signale zu erzeugen. Diese werden in vielen elektronischen Geräten und Systemen benötigt.
- Timer-Schaltungen: Mit dem BC550A lassen sich präzise Timer-Schaltungen realisieren, die in verschiedenen Anwendungen wie Zeitschaltuhren, Blinkschaltungen und Steuerungssystemen zum Einsatz kommen.
- Logikgatter: Auch in einfachen Logikgattern wie NOT-, AND- oder OR-Gattern kann der BC550A verwendet werden, um logische Funktionen zu realisieren und digitale Schaltungen aufzubauen.
Die Einsatzmöglichkeiten des BC550A sind so vielfältig wie Ihre Ideen. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie neue Anwendungsbereiche für diesen kleinen, aber leistungsstarken Transistor. Mit dem BC550A sind Sie bestens gerüstet, um Ihre elektronischen Projekte erfolgreich umzusetzen.
Konkrete Beispiele für inspirierende Projekte
Um Ihnen noch mehr Inspiration zu geben, hier einige konkrete Beispiele für Projekte, in denen der CDIL BC550A eine Schlüsselrolle spielen kann:
- Einfacher Audioverstärker für Kopfhörer: Bauen Sie einen kompakten und leistungsstarken Kopfhörerverstärker mit dem BC550A. Genießen Sie Ihre Lieblingsmusik in bester Qualität, egal wo Sie sind.
- Lichtsensor-gesteuerte LED-Lampe: Realisieren Sie eine intelligente LED-Lampe, die sich automatisch einschaltet, wenn es dunkel wird. Der BC550A verstärkt das Signal eines Lichtsensors und steuert die Helligkeit der LED.
- Blinkschaltung für Modellbau: Erzeugen Sie realistische Blinkeffekte für Ihre Modellbauprojekte mit einer einfachen Blinkschaltung, die auf dem BC550A basiert. Verleihen Sie Ihren Modellen mehr Leben und Detailtreue.
- Temperaturüberwachung mit Alarmfunktion: Bauen Sie ein System zur Temperaturüberwachung, das bei Überschreitung eines bestimmten Grenzwertes einen Alarm auslöst. Der BC550A verstärkt das Signal eines Temperatursensors und steuert einen Summer oder eine LED.
- Einfacher Metronom: Erstellen Sie ein Metronom, um das Timing beim Musizieren zu üben. Mit dem BC550A lässt sich eine einfache, aber präzise Metronom-Schaltung realisieren.
Diese Beispiele sind nur der Anfang. Mit dem BC550A können Sie Ihre eigenen einzigartigen Projekte entwickeln und Ihre elektronischen Fähigkeiten weiter ausbauen. Nutzen Sie die Vielseitigkeit dieses Transistors, um Ihre Ideen zum Leben zu erwecken und Ihre kreativen Ziele zu erreichen.
Vorteile des CDIL BC550A auf einen Blick
Der CDIL BC550A bietet eine Vielzahl von Vorteilen, die ihn zu einer ausgezeichneten Wahl für Ihre Elektronikprojekte machen. Hier sind die wichtigsten Vorteile auf einen Blick:
- Kompakte Bauweise: Das TO-92-Gehäuse ermöglicht eine platzsparende Integration in Ihre Schaltungen.
- Hohe Verstärkung: Die hohe Stromverstärkung (hFE) sorgt für eine effiziente Signalverstärkung.
- Geringe Rauscharmut: Der BC550A ist ideal für Anwendungen, bei denen ein geringes Rauschen erforderlich ist, wie z.B. in Audioverstärkern.
- Zuverlässige Leistung: Der BC550A bietet eine stabile und zuverlässige Leistung über einen weiten Temperaturbereich.
- Vielseitige Einsatzmöglichkeiten: Dank seiner vielfältigen Eigenschaften kann der BC550A in einer Vielzahl von Anwendungen eingesetzt werden.
- Kostengünstig: Der BC550A ist ein kostengünstiger Transistor, der ein hervorragendes Preis-Leistungs-Verhältnis bietet.
- Leichte Verfügbarkeit: Der BC550A ist ein weit verbreitetes Bauteil und daher leicht erhältlich.
Mit dem CDIL BC550A investieren Sie in ein hochwertiges und zuverlässiges Bauteil, das Ihnen in Ihren Elektronikprojekten wertvolle Dienste leisten wird. Profitieren Sie von seinen Vorteilen und erleben Sie, wie einfach und effizient Elektronik sein kann.
Tipps und Tricks für den erfolgreichen Einsatz
Um das Beste aus Ihrem CDIL BC550A herauszuholen, haben wir einige nützliche Tipps und Tricks für Sie zusammengestellt:
- Datenblatt beachten: Lesen Sie das Datenblatt des BC550A sorgfältig durch, um alle technischen Spezifikationen und Grenzwerte zu verstehen.
- Richtige Beschaltung: Achten Sie auf die korrekte Beschaltung des Transistors. Verwechseln Sie nicht die Anschlüsse für Emitter, Basis und Kollektor.
- Vorwiderstände verwenden: Verwenden Sie geeignete Vorwiderstände, um den Basisstrom zu begrenzen und den Transistor vor Überlastung zu schützen.
- Kühlkörper verwenden: Bei höheren Leistungen kann ein Kühlkörper erforderlich sein, um den Transistor vor Überhitzung zu schützen.
- Rauschen reduzieren: Um das Rauschen in Audioanwendungen zu minimieren, verwenden Sie hochwertige Widerstände und Kondensatoren und achten Sie auf eine saubere Verdrahtung.
- ESD-Schutz: Beachten Sie die ESD-Schutzmaßnahmen, um den Transistor vor elektrostatischer Entladung zu schützen.
- Tests durchführen: Testen Sie Ihre Schaltung sorgfältig, bevor Sie sie in Betrieb nehmen. Verwenden Sie ein Multimeter oder ein Oszilloskop, um die Spannungen und Ströme zu überprüfen.
Mit diesen Tipps und Tricks sind Sie bestens gerüstet, um den CDIL BC550A erfolgreich in Ihren Elektronikprojekten einzusetzen. Experimentieren Sie, lernen Sie und haben Sie Spaß dabei, Ihre eigenen Schaltungen zu entwickeln und zu optimieren.
Der CDIL BC550A – Mehr als nur ein Bauteil
Der CDIL BC550A ist mehr als nur ein elektronisches Bauteil. Er ist ein Werkzeug, mit dem Sie Ihre kreativen Ideen verwirklichen, Ihre technischen Fähigkeiten erweitern und die faszinierende Welt der Elektronik entdecken können. Lassen Sie sich von seiner Vielseitigkeit inspirieren und erleben Sie, wie der BC550A Ihre Projekte zum Leben erweckt.
Bestellen Sie noch heute Ihren CDIL BC550A und starten Sie in Ihr nächstes Elektronikabenteuer. Wir sind überzeugt, dass Sie von seiner Leistung und Zuverlässigkeit begeistert sein werden.
FAQ – Häufig gestellte Fragen zum CDIL BC550A
Was ist der Unterschied zwischen BC550, BC550A, BC550B und BC550C?
Die Varianten BC550, BC550A, BC550B und BC550C unterscheiden sich hauptsächlich in ihrer Stromverstärkung (hFE). Der BC550A hat eine hFE von 420-800, während die anderen Varianten unterschiedliche Bereiche aufweisen. Dies ermöglicht eine präzisere Auswahl des Transistors für spezifische Anwendungen, bei denen die Verstärkung eine entscheidende Rolle spielt.
Wie erkenne ich die Pinbelegung des BC550A?
Die Pinbelegung des BC550A (TO-92-Gehäuse) ist (von links nach rechts, mit der flachen Seite des Transistors nach vorne): Emitter, Kollektor, Basis. Es ist wichtig, die Pinbelegung korrekt zu identifizieren, um Fehlverdrahtungen und Schäden am Transistor zu vermeiden.
Kann ich den BC547 als Ersatz für den BC550A verwenden?
Der BC547 kann in vielen Anwendungen als Ersatz für den BC550A verwendet werden, da beide NPN-Bipolar-Transistoren sind und ähnliche Eigenschaften aufweisen. Allerdings gibt es Unterschiede in der Spannungsfestigkeit und Stromverstärkung. Überprüfen Sie die Datenblätter beider Transistoren, um sicherzustellen, dass die Parameter für Ihre spezifische Anwendung geeignet sind. Der BC550A hat eine niedrigere Rauschzahl, weshalb er für Audioanwendungen oft die bessere Wahl ist.
Wie schütze ich den BC550A vor statischer Elektrizität (ESD)?
Um den BC550A vor ESD-Schäden zu schützen, sollten Sie folgende Maßnahmen ergreifen: Verwenden Sie eine ESD-sichere Arbeitsfläche, tragen Sie ein Erdungsarmband, bewahren Sie die Transistoren in ESD-sicheren Behältern auf und vermeiden Sie das Berühren der Anschlüsse ohne Erdung. ESD-Schäden können die Leistung des Transistors beeinträchtigen oder ihn sogar zerstören.
Welche Widerstandswerte benötige ich für eine einfache Schaltung mit dem BC550A?
Die benötigten Widerstandswerte hängen stark von der spezifischen Schaltung und der gewünschten Funktion ab. Als Faustregel gilt: Ein Basisvorwiderstand von 1 kOhm bis 10 kOhm kann verwendet werden, um den Basisstrom zu begrenzen. Der Kollektorwiderstand wird basierend auf der gewünschten Stromstärke und der Versorgungsspannung berechnet. Verwenden Sie den Ohmschen Gesetzes und die Datenblattwerte des BC550A zur Berechnung der genauen Werte.
Wo finde ich ein Datenblatt für den CDIL BC550A?
Ein Datenblatt für den CDIL BC550A finden Sie in der Regel auf der Webseite des Herstellers CDIL oder auf Elektronik-Webseiten wie AllDataSheet oder ähnlichen Anbietern. Das Datenblatt enthält detaillierte Informationen über die elektrischen Eigenschaften, Grenzwerte und typischen Anwendungen des Transistors.
Kann ich den BC550A für PWM-Anwendungen verwenden?
Ja, der BC550A kann für PWM-Anwendungen (Pulsweitenmodulation) verwendet werden, insbesondere bei niedrigen Frequenzen. Achten Sie darauf, dass die Schaltfrequenz nicht zu hoch ist, da die Schaltzeiten des Transistors begrenzt sind. Für höhere Frequenzen sind möglicherweise speziellere Transistoren mit schnelleren Schaltzeiten besser geeignet.
Wie kann ich den BC550A testen, um sicherzustellen, dass er funktioniert?
Sie können den BC550A mit einem Multimeter testen, indem Sie den Diodentest verwenden. Messen Sie die Spannungsabfälle zwischen Basis und Emitter sowie zwischen Basis und Kollektor. In Vorwärtsrichtung sollte ein Spannungsabfall von etwa 0,6 bis 0,7 V messbar sein, während in Sperrrichtung kein Durchgang messbar sein sollte. Ein Kurzschluss oder kein Durchgang in beiden Richtungen deutet auf einen defekten Transistor hin. Alternativ können Transistortester benutzt werden.
