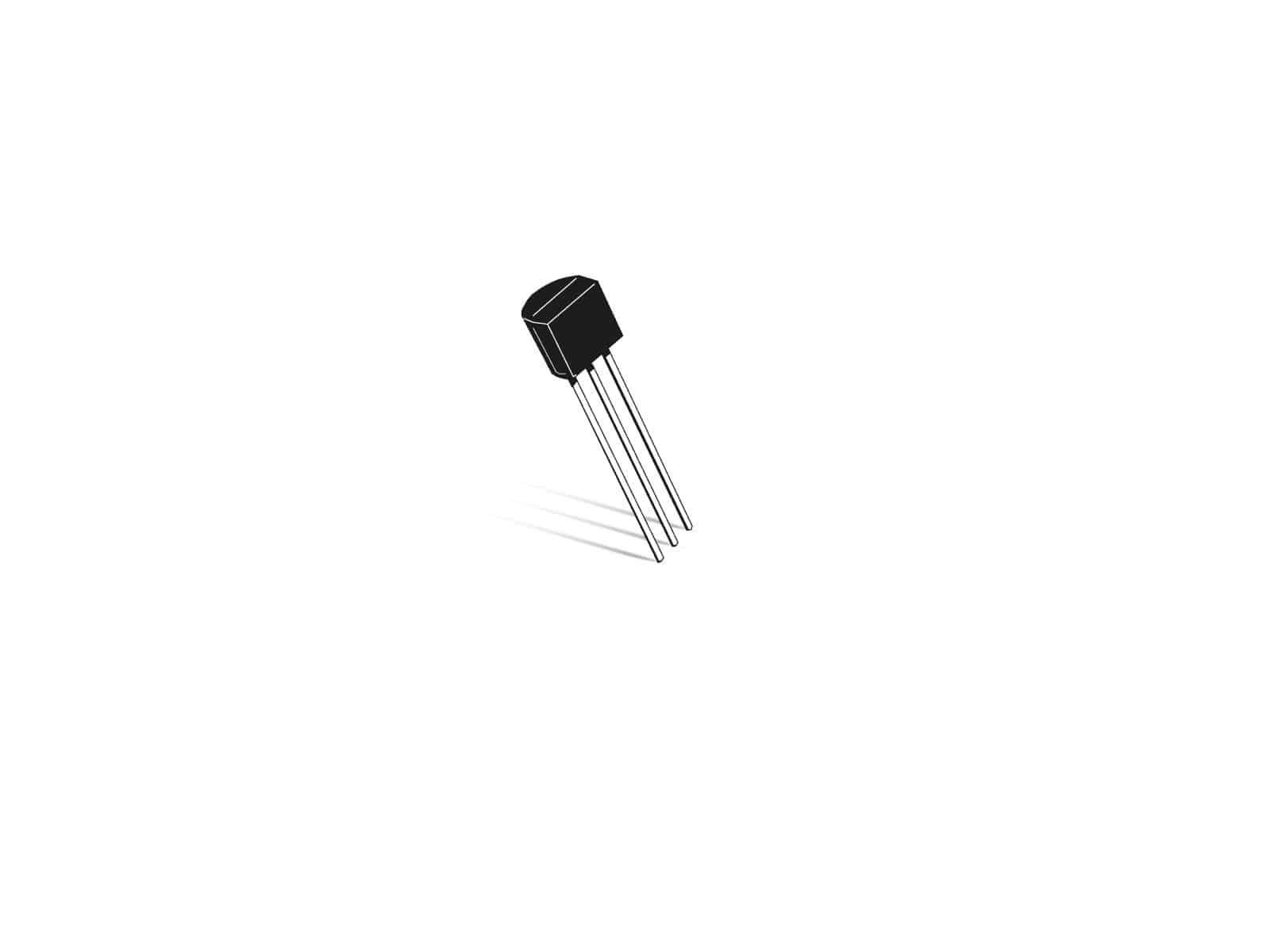

Entdecken Sie den CDIL BF420, einen Bipolar-Kleinleistungstransistor, der in der Welt der Elektronik für seine Zuverlässigkeit und Vielseitigkeit bekannt ist. Dieser NPN-Transistor im TO-92-Gehäuse ist ein unverzichtbares Bauelement für ambitionierte Hobbybastler, erfahrene Ingenieure und alle, die präzise und effiziente Schaltungen realisieren möchten. Lassen Sie sich von den Möglichkeiten inspirieren, die Ihnen dieser kleine, aber leistungsstarke Transistor eröffnet!
Präzision und Performance in Perfektion: Der CDIL BF420
In der Welt der Elektronik, wo jedes Detail zählt, ist der CDIL BF420 ein echter Gewinn. Dieser NPN-Bipolartransistor wurde entwickelt, um höchste Ansprüche an Leistung und Zuverlässigkeit zu erfüllen. Er ist mehr als nur ein Bauelement; er ist ein Partner, auf den Sie sich bei Ihren anspruchsvollsten Projekten verlassen können. Seine Fähigkeit, auch in komplexen Schaltungen präzise zu arbeiten, macht ihn zu einer idealen Wahl für eine Vielzahl von Anwendungen.
Der CDIL BF420 zeichnet sich durch seine hohe Spannungsfestigkeit und seinen geringen Rauschpegel aus. Diese Eigenschaften sind entscheidend für Anwendungen, bei denen es auf saubere und störungsfreie Signale ankommt. Ob in Audioverstärkern, Schaltkreisen oder Steuerungssystemen – der BF420 liefert stets eine überzeugende Performance. Seine robuste Bauweise im TO-92-Gehäuse garantiert eine einfache Handhabung und eine lange Lebensdauer, selbst unter anspruchsvollen Bedingungen.
Mit dem CDIL BF420 in Ihrem Elektronik-Arsenal sind Sie bestens gerüstet, um Ihre Ideen in die Realität umzusetzen. Erleben Sie, wie dieser Transistor Ihre Projekte mit Präzision, Zuverlässigkeit und Effizienz bereichert. Tauchen Sie ein in die Welt der Möglichkeiten und entdecken Sie das Potenzial, das in diesem kleinen Kraftpaket steckt!
Technische Details, die Überzeugen
Der CDIL BF420 ist mehr als nur ein Name – er steht für Qualität und durchdachte Technik. Um das volle Potenzial dieses Transistors ausschöpfen zu können, ist es wichtig, seine technischen Spezifikationen genau zu kennen. Hier eine detaillierte Übersicht, die Ihnen hilft, den BF420 optimal in Ihre Schaltungen zu integrieren:
Wesentliche Merkmale im Überblick
- Transistor-Typ: NPN Bipolar Transistor
- Gehäuseform: TO-92
- Maximale Kollektor-Emitter-Spannung (VCEO): 300 V
- Maximaler Kollektorstrom (IC): 0.2 A (200 mA)
- Verlustleistung (PD): 0.83 W (830 mW)
- Stromverstärkung (hFE): Typischerweise zwischen 40 und 250 (je nach Kollektorstrom)
- Übergangsfrequenz (fT): Ca. 50 MHz
Detaillierte Spezifikationen
Die folgenden Tabellen bieten Ihnen einen tieferen Einblick in die elektrischen und thermischen Eigenschaften des CDIL BF420:
Absolute Maximum Ratings (Ta = 25°C)
| Parameter | Symbol | Wert | Einheit |
|---|---|---|---|
| Kollektor-Emitter-Spannung | VCEO | 300 | V |
| Kollektor-Basis-Spannung | VCBO | 300 | V |
| Emitter-Basis-Spannung | VEBO | 5 | V |
| Kollektorstrom | IC | 200 | mA |
| Kollektorverlustleistung | PC | 830 | mW |
| Sperrschichttemperatur | Tj | 150 | °C |
| Lagertemperatur | Tstg | -65 bis +150 | °C |
Electrical Characteristics (Ta = 25°C)
| Parameter | Symbol | Testbedingungen | Min. | Typ. | Max. | Einheit |
|---|---|---|---|---|---|---|
| Kollektor-Emitter-Sperrstrom | ICEO | VCE = 300V, IB = 0 | – | – | 100 | nA |
| Kollektor-Basis-Sperrstrom | ICBO | VCB = 300V, IE = 0 | – | – | 100 | nA |
| Emitter-Basis-Sperrstrom | IEBO | VEB = 5V, IC = 0 | – | – | 100 | nA |
| Gleichstromverstärkung | hFE | VCE = 5V, IC = 1mA | 40 | – | 250 | – |
| Kollektor-Emitter-Sättigungsspannung | VCE(sat) | IC = 10mA, IB = 1mA | – | – | 0.5 | V |
| Übergangsfrequenz | fT | VCE = 5V, IC = 10mA, f = 100MHz | – | 50 | – | MHz |
Das TO-92 Gehäuse: Kompakt und Benutzerfreundlich
Das TO-92-Gehäuse des CDIL BF420 ist ein Paradebeispiel für kompaktes und benutzerfreundliches Design. Es ermöglicht eine einfache Integration in Ihre Schaltungen, sei es auf einer Lochrasterplatine, einer Leiterplatte oder in einem Prototypenaufbau. Die drei Anschlüsse sind klar definiert und lassen sich problemlos verlöten oder in Steckverbindungen einsetzen. Die robuste Bauweise des Gehäuses schützt den Transistor vor äußeren Einflüssen und trägt zu seiner langen Lebensdauer bei.
Die geringe Größe des TO-92-Gehäuses ist besonders vorteilhaft, wenn Platz eine entscheidende Rolle spielt. Trotz seiner kompakten Abmessungen bietet der BF420 eine beeindruckende Leistung, die ihn zu einer idealen Wahl für miniaturisierte Elektronikprojekte macht. Seine Vielseitigkeit und einfache Handhabung machen ihn zu einem unverzichtbaren Bauelement für jeden Elektronik-Enthusiasten.
Pinbelegung des TO-92 Gehäuses (von links nach rechts, mit der flachen Seite nach vorne):
- Emitter (E)
- Basis (B)
- Kollektor (C)
Anwendungsbereiche, die Begeistern
Der CDIL BF420 ist ein echter Allrounder, wenn es um elektronische Anwendungen geht. Seine Vielseitigkeit und Zuverlässigkeit machen ihn zu einer beliebten Wahl für eine breite Palette von Projekten. Lassen Sie sich von den vielfältigen Einsatzmöglichkeiten inspirieren und entdecken Sie, wie der BF420 Ihre Ideen zum Leben erwecken kann:
Audioverstärker: Klarer Klang für anspruchsvolle Ohren
In der Welt der Audioverstärker ist der CDIL BF420 ein geschätzter Partner, wenn es um die Verstärkung von Audiosignalen geht. Seine Fähigkeit, Signale verzerrungsarm und mit geringem Rauschen zu verstärken, macht ihn zu einer idealen Wahl für Vorverstärker, Mikrofonschaltungen und Kopfhörerverstärker. Erleben Sie, wie der BF420 Ihren Audioanwendungen zu einem klaren und detailreichen Klang verhilft.
Ob Sie ein minimalistisches Audio-Setup für zu Hause bauen oder ein professionelles Verstärkersystem entwickeln – der CDIL BF420 bietet die Leistung und Zuverlässigkeit, die Sie benötigen. Seine hohe Stromverstärkung ermöglicht es, auch schwache Signale effektiv zu verstärken, ohne dabei unerwünschte Nebengeräusche zu erzeugen. So können Sie Ihre Lieblingsmusik in voller Pracht genießen.
Schaltanwendungen: Präzise Steuerung für zuverlässige Ergebnisse
In Schaltanwendungen spielt der CDIL BF420 seine Stärken voll aus. Als elektronischer Schalter kann er präzise und zuverlässig Ströme steuern, was ihn zu einem unverzichtbaren Bauelement für Relaissteuerungen, LED-Treiber und andere Schaltkreise macht. Seine schnelle Schaltgeschwindigkeit und seine hohe Spannungsfestigkeit gewährleisten eine reibungslose Funktion auch in anspruchsvollen Anwendungen.
Ob Sie eine einfache LED-Anzeige steuern oder komplexe Schaltvorgänge in einem Automatisierungssystem realisieren möchten – der CDIL BF420 bietet die Flexibilität und Leistung, die Sie benötigen. Seine einfache Ansteuerung ermöglicht es, ihn problemlos in bestehende Schaltungen zu integrieren und Ihre Projekte effizient umzusetzen.
Oszillatoren: Frequenzen erzeugen mit Präzision
In Oszillatorschaltungen ist der CDIL BF420 ein zuverlässiger Partner, wenn es darum geht, präzise und stabile Frequenzen zu erzeugen. Seine guten HF-Eigenschaften ermöglichen es, Schwingungen im Radiofrequenzbereich zu erzeugen, was ihn zu einer idealen Wahl für Signalgeneratoren, Funktransmitter und andere Hochfrequenzanwendungen macht. Seine Stabilität und Zuverlässigkeit gewährleisten eine konstante Frequenzausgabe, auch unter wechselnden Bedingungen.
Ob Sie einen einfachen Testoszillator für Ihr Labor bauen oder einen komplexen Frequenzsynthesizer entwickeln möchten – der CDIL BF420 bietet die Leistung und Präzision, die Sie benötigen. Seine einfache Integration in Oszillatorschaltungen ermöglicht es, schnell und effizient funktionierende Prototypen zu erstellen und Ihre Projekte voranzutreiben.
Sensoranwendungen: Signale erfassen und verstärken
In Sensoranwendungen spielt der CDIL BF420 eine wichtige Rolle bei der Erfassung und Verstärkung schwacher Signale. Als Verstärker in Sensorschnittstellen kann er kleinste Veränderungen in der Umgebung erfassen und in nutzbare elektrische Signale umwandeln. Dies macht ihn zu einer idealen Wahl für Temperaturfühler, Lichtsensoren und andere Messwertaufnehmer. Seine hohe Empfindlichkeit und sein geringes Rauschen gewährleisten eine präzise und zuverlässige Messung.
Ob Sie ein einfaches Thermometer bauen oder ein komplexes Messsystem für industrielle Anwendungen entwickeln möchten – der CDIL BF420 bietet die Leistung und Präzision, die Sie benötigen. Seine einfache Anbindung an Sensoren ermöglicht es, schnell und effizient funktionierende Messschaltungen zu erstellen und Ihre Projekte zu realisieren.
Experimentelle Schaltungen: Entdecken Sie die unendlichen Möglichkeiten
Der CDIL BF420 ist nicht nur ein Bauelement für etablierte Anwendungen, sondern auch ein idealer Partner für experimentelle Schaltungen. Seine Vielseitigkeit und einfache Handhabung machen ihn zu einem unverzichtbaren Werkzeug für alle, die gerne neue Ideen ausprobieren und die Grenzen der Elektronik ausloten möchten. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie die unendlichen Möglichkeiten, die der BF420 bietet.
Ob Sie eine neue Schaltungstechnik entwickeln oder ein ungewöhnliches Elektronikprojekt realisieren möchten – der CDIL BF420 bietet die Flexibilität und Leistung, die Sie benötigen. Seine robuste Bauweise und seine guten elektrischen Eigenschaften gewährleisten, dass er auch unter ungewöhnlichen Bedingungen zuverlässig funktioniert. So können Sie Ihre Ideen ohne Einschränkungen verwirklichen.
Sicherheitshinweise und Tipps für den optimalen Einsatz
Damit Sie den CDIL BF420 sicher und effizient in Ihren Projekten einsetzen können, sind einige wichtige Hinweise zu beachten. Eine korrekte Handhabung und Einhaltung der Spezifikationen gewährleisten eine lange Lebensdauer und optimale Performance des Transistors.
ESD-Schutz: Schützen Sie Ihre Bauelemente vor elektrostatischer Entladung
Elektrostatische Entladungen (ESD) können elektronische Bauelemente, einschließlich des CDIL BF420, beschädigen oder zerstören. Um dies zu verhindern, sollten Sie bei der Handhabung des Transistors folgende Maßnahmen ergreifen:
- Arbeiten Sie auf einer ESD-geschützten Arbeitsfläche.
- Tragen Sie ein ESD-Armband, um sich zu erden.
- Verwenden Sie ESD-sichere Werkzeuge und Verpackungen.
- Berühren Sie die Anschlüsse des Transistors nur, wenn es unbedingt erforderlich ist.
Überhitzung vermeiden: Sorgen Sie für ausreichende Kühlung
Der CDIL BF420 hat eine maximale Verlustleistung von 830 mW. Wenn diese überschritten wird, kann der Transistor überhitzen und beschädigt werden. Achten Sie daher darauf, dass der Transistor ausreichend gekühlt wird, insbesondere bei höheren Strömen und Spannungen. Verwenden Sie gegebenenfalls einen Kühlkörper, um die Wärme abzuführen.
Korrekte Beschaltung: Vermeiden Sie Fehlverdrahtungen
Eine falsche Beschaltung des CDIL BF420 kann zu Schäden am Transistor oder an anderen Bauelementen in der Schaltung führen. Achten Sie daher darauf, die Pinbelegung des Transistors genau zu beachten und die Schaltung sorgfältig zu überprüfen, bevor Sie sie in Betrieb nehmen. Verwenden Sie gegebenenfalls ein Multimeter, um die Verbindungen zu überprüfen.
Spannungs- und Stromgrenzen einhalten: Schützen Sie Ihre Schaltung
Der CDIL BF420 hat bestimmte maximale Spannungs- und Stromwerte, die nicht überschritten werden dürfen. Andernfalls kann der Transistor beschädigt werden oder die Schaltung fehlerhaft funktionieren. Achten Sie daher darauf, die Spezifikationen des Transistors genau zu beachten und die Schaltung entsprechend zu dimensionieren. Verwenden Sie gegebenenfalls Schutzwiderstände oder andere Schutzschaltungen, um den Transistor vor Überlastung zu schützen.
Qualität der Lötverbindungen: Sorgen Sie für sicheren Kontakt
Eine gute Lötverbindung ist entscheidend für die zuverlässige Funktion des CDIL BF420. Achten Sie darauf, saubere und glänzende Lötstellen zu erzeugen, die einen sicheren Kontakt zwischen den Anschlüssen des Transistors und der Leiterplatte gewährleisten. Verwenden Sie ein hochwertiges Lötzinn und eine geeignete Löttechnik. Vermeiden Sie kalte Lötstellen oder Lötbrücken, die zu Fehlfunktionen oder Kurzschlüssen führen können.
FAQ – Häufig gestellte Fragen zum CDIL BF420
Was ist der Unterschied zwischen einem NPN- und einem PNP-Transistor?
Der Hauptunterschied zwischen einem NPN- und einem PNP-Transistor liegt in der Polarität der Spannungen und Ströme, die für ihren Betrieb erforderlich sind. Ein NPN-Transistor schaltet, wenn eine positive Spannung an der Basis relativ zum Emitter angelegt wird, während ein PNP-Transistor schaltet, wenn eine negative Spannung an der Basis relativ zum Emitter angelegt wird. In einem NPN-Transistor fließen Elektronen vom Emitter zum Kollektor, während in einem PNP-Transistor Löcher vom Emitter zum Kollektor fließen.
Wie kann ich den CDIL BF420 auf Funktion prüfen?
Es gibt verschiedene Möglichkeiten, den CDIL BF420 auf seine Funktion zu prüfen. Eine einfache Methode ist die Verwendung eines Multimeters im Diodentest-Modus. Messen Sie die Spannungsabfälle zwischen den einzelnen Anschlüssen. Zwischen Basis und Emitter sowie zwischen Basis und Kollektor sollte ein Spannungsabfall von etwa 0,6 bis 0,7 Volt messbar sein, wenn die Messspitze an der Basis positiv ist. In umgekehrter Richtung sollte kein Durchgang messbar sein. Ein Kurzschluss oder ein fehlender Spannungsabfall deutet auf einen Defekt des Transistors hin.
Welche Alternativen gibt es zum CDIL BF420?
Es gibt mehrere Alternativen zum CDIL BF420, je nach den spezifischen Anforderungen Ihrer Anwendung. Einige gängige Alternativen sind der BF422 (höhere Spannungsfestigkeit), der 2N5551 und der KSP42. Achten Sie bei der Auswahl einer Alternative darauf, dass die elektrischen Eigenschaften (Spannung, Strom, Verstärkung) den Anforderungen Ihrer Schaltung entsprechen.
Wie berechne ich den Basiswiderstand für den CDIL BF420?
Die Berechnung des Basiswiderstands hängt von der gewünschten Kollektorstromstärke und der Stromverstärkung des Transistors ab. Verwenden Sie folgende Formel: Rb = (Vcc – Vbe) / (Ic / hFE), wobei Vcc die Versorgungsspannung, Vbe die Basis-Emitter-Spannung (ca. 0,7 V), Ic der gewünschte Kollektorstrom und hFE die Stromverstärkung des Transistors ist. Wählen Sie einen Widerstandswert, der nahe an dem berechneten Wert liegt, und berücksichtigen Sie die Toleranzen der Bauelemente.
Kann ich den CDIL BF420 als Schalter verwenden?
Ja, der CDIL BF420 kann als Schalter verwendet werden. In einer Schalterschaltung wird der Transistor entweder in den gesättigten Zustand (vollständig eingeschaltet) oder in den Sperrzustand (vollständig ausgeschaltet) gebracht. Um den Transistor einzuschalten, wird ein ausreichender Basisstrom zugeführt, um ihn zu sättigen. Um ihn auszuschalten, wird der Basisstrom unterbrochen. Achten Sie darauf, den Basisstrom so zu begrenzen, dass der Transistor nicht überlastet wird.
Wie beeinflusst die Temperatur die Leistung des CDIL BF420?
Die Temperatur beeinflusst die Leistung des CDIL BF420. Mit steigender Temperatur nimmt die Stromverstärkung (hFE) des Transistors tendenziell zu, während die Kollektor-Emitter-Sperrspannung (VCEO) abnimmt. Hohe Temperaturen können auch zu einer Erhöhung des Leckstroms führen. Achten Sie darauf, die maximale Betriebstemperatur des Transistors (150°C) nicht zu überschreiten, um Schäden zu vermeiden.
Wo finde ich detailliertere Informationen und Datenblätter zum CDIL BF420?
Detailliertere Informationen und Datenblätter zum CDIL BF420 finden Sie auf der Website des Herstellers CDIL oder auf verschiedenen Elektronik-Datenbanken im Internet. Geben Sie einfach „CDIL BF420 Datenblatt“ in eine Suchmaschine ein, um eine Vielzahl von Ressourcen zu finden.
