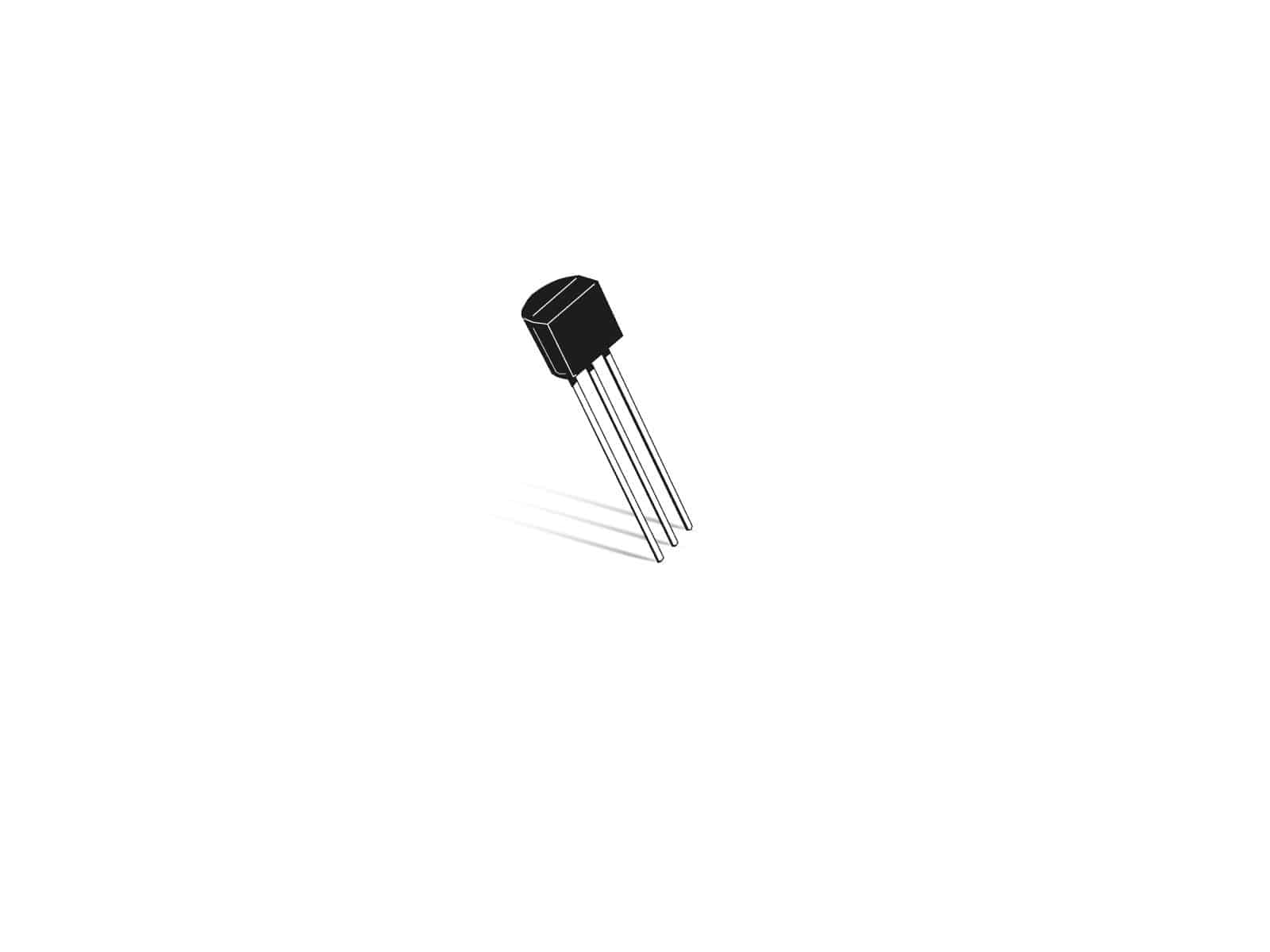

Entdecken Sie den CDIL BF423 – Ihren zuverlässigen Partner für präzise Schaltungen!
Sind Sie auf der Suche nach einem zuverlässigen und präzisen Bipolartransistor für Ihre Elektronikprojekte? Dann ist der CDIL BF423 genau das Richtige für Sie! Dieser PNP-Kleinleistungstransistor im kompakten TO-92-Gehäuse bietet Ihnen eine hervorragende Leistung und Vielseitigkeit für eine breite Palette von Anwendungen. Egal, ob Sie ein erfahrener Elektronikingenieur oder ein begeisterter Hobbybastler sind, der CDIL BF423 wird Ihre Erwartungen übertreffen und Ihre Projekte zum Erfolg führen.
Technische Details und Spezifikationen des CDIL BF423
Der CDIL BF423 zeichnet sich durch seine präzisen technischen Spezifikationen und seine robuste Bauweise aus. Hier sind einige der wichtigsten Merkmale, die diesen Transistor zu einer ausgezeichneten Wahl machen:
- Typ: Bipolar, PNP
- Gehäuse: TO-92
- Kollektor-Emitter-Spannung (Vceo): -250 V
- Kollektorstrom (Ic): -0.1 A
- Verlustleistung (Pd): 0.625 W
- Stromverstärkung (hFE): 40 – 250
- Übergangsfrequenz (fT): 100 MHz
- Betriebstemperaturbereich: -55°C bis +150°C
Diese Spezifikationen machen den CDIL BF423 zu einem idealen Kandidaten für Anwendungen, die hohe Spannungen und moderate Ströme erfordern. Seine hohe Übergangsfrequenz ermöglicht den Einsatz in Schaltungen, die schnelle Schaltvorgänge benötigen, während der breite Betriebstemperaturbereich eine zuverlässige Funktion auch unter extremen Bedingungen gewährleistet.
Detaillierte Leistungsmerkmale
Um Ihnen ein noch besseres Verständnis der Leistungsfähigkeit des CDIL BF423 zu vermitteln, werfen wir einen genaueren Blick auf einige seiner wichtigsten Parameter:
Hohe Spannungsfestigkeit: Mit einer Kollektor-Emitter-Spannung von -250 V ist der BF423 in der Lage, hohe Spannungen sicher zu handhaben, was ihn zu einer ausgezeichneten Wahl für Anwendungen in Stromversorgungen, Hochspannungsverstärkern und anderen anspruchsvollen Schaltungen macht.
Moderate Strombelastbarkeit: Der Kollektorstrom von -0.1 A ermöglicht den Einsatz in einer Vielzahl von Anwendungen, bei denen keine extrem hohen Ströme erforderlich sind. Dies macht den BF423 zu einem vielseitigen Transistor für allgemeine Verstärker-, Schalt- und Steuerungsschaltungen.
Hohe Stromverstärkung: Die Stromverstärkung (hFE) von 40 – 250 sorgt für eine effiziente Verstärkung des Eingangssignals, was zu einer verbesserten Leistung der Schaltung führt. Dies ist besonders wichtig in Verstärkeranwendungen, bei denen eine hohe Verstärkung erforderlich ist.
Schnelle Schaltgeschwindigkeit: Die Übergangsfrequenz von 100 MHz ermöglicht schnelle Schaltvorgänge, was den BF423 ideal für Anwendungen in Hochfrequenzschaltungen, Oszillatoren und schnellen Schaltern macht. Die schnelle Schaltgeschwindigkeit trägt zu einer verbesserten Gesamtleistung der Schaltung bei.
Anwendungsbereiche des CDIL BF423
Der CDIL BF423 ist ein äußerst vielseitiger Transistor, der in einer Vielzahl von Anwendungen eingesetzt werden kann. Hier sind einige der häufigsten Anwendungsbereiche:
- Verstärkerschaltungen: Ob Audioverstärker, Vorverstärker oder Instrumentierungsverstärker, der CDIL BF423 bietet eine ausgezeichnete Leistung und Linearität für eine präzise Signalverarbeitung.
- Schaltschaltungen: Aufgrund seiner schnellen Schaltgeschwindigkeit und hohen Spannungsfestigkeit eignet sich der BF423 hervorragend für Schaltschaltungen, die in Stromversorgungen, Motorsteuerungen und anderen Anwendungen eingesetzt werden.
- Steuerungsschaltungen: Der CDIL BF423 kann in Steuerungsschaltungen verwendet werden, um Relais, LEDs und andere Komponenten zu steuern. Seine hohe Stromverstärkung ermöglicht eine effiziente Ansteuerung von Lasten mit geringem Steuerstrom.
- Oszillatoren: Die hohe Übergangsfrequenz des BF423 macht ihn zu einer idealen Wahl für den Einsatz in Oszillatoren, die in einer Vielzahl von Anwendungen, wie z.B. Frequenzgeneratoren und Takterzeugern, eingesetzt werden.
- Stromversorgungen: Aufgrund seiner hohen Spannungsfestigkeit und moderaten Strombelastbarkeit kann der BF423 in Stromversorgungen eingesetzt werden, um Spannungen zu regeln und zu stabilisieren.
Diese Liste ist keineswegs erschöpfend. Der CDIL BF423 kann in unzähligen weiteren Anwendungen eingesetzt werden, bei denen ein zuverlässiger und präziser Bipolartransistor erforderlich ist. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie die vielfältigen Möglichkeiten, die dieser Transistor bietet!
Beispiele für spezifische Anwendungen
Um die Vielseitigkeit des CDIL BF423 weiter zu verdeutlichen, hier einige Beispiele für spezifische Anwendungen, in denen dieser Transistor häufig eingesetzt wird:
- LED-Treiber: Der BF423 kann verwendet werden, um LEDs effizient und zuverlässig anzusteuern. Durch die Verwendung des Transistors als Schalter kann der Stromfluss durch die LED präzise gesteuert werden, was zu einer optimalen Helligkeit und Lebensdauer der LED führt.
- Relaissteuerung: Der BF423 kann verwendet werden, um Relais anzusteuern, die wiederum größere Lasten schalten können. Durch die Verwendung des Transistors als Schalter kann das Relais mit einem geringen Steuerstrom angesteuert werden, was die Schaltung vereinfacht und die Effizienz erhöht.
- Temperatursensoren: Der BF423 kann in Temperatursensorschaltungen verwendet werden, um Temperaturänderungen zu erfassen und in ein elektrisches Signal umzuwandeln. Durch die Verwendung des Transistors als Verstärker kann das schwache Signal des Temperatursensors verstärkt werden, um eine präzise Temperaturmessung zu ermöglichen.
- Lichtschranken: Der BF423 kann in Lichtschranken verwendet werden, um Unterbrechungen eines Lichtstrahls zu erkennen. Durch die Verwendung des Transistors als Schalter kann das Signal der Lichtschranke verstärkt werden, um eine zuverlässige Erkennung von Objekten zu gewährleisten.
Vorteile des CDIL BF423
Die Entscheidung für den CDIL BF423 bietet Ihnen eine Vielzahl von Vorteilen:
- Hohe Zuverlässigkeit: Der CDIL BF423 wird unter strengen Qualitätskontrollen hergestellt und bietet eine hohe Zuverlässigkeit und Lebensdauer.
- Präzise Leistung: Die präzisen technischen Spezifikationen des BF423 gewährleisten eine konsistente und zuverlässige Leistung in Ihren Schaltungen.
- Vielseitigkeit: Der CDIL BF423 kann in einer Vielzahl von Anwendungen eingesetzt werden, was ihn zu einem vielseitigen und wertvollen Bauelement für Ihre Elektronikprojekte macht.
- Einfache Handhabung: Das TO-92-Gehäuse ermöglicht eine einfache Montage und Verdrahtung des Transistors.
- Kosteneffektivität: Der CDIL BF423 bietet ein ausgezeichnetes Preis-Leistungs-Verhältnis.
Mit dem CDIL BF423 erhalten Sie einen zuverlässigen, präzisen und vielseitigen Transistor, der Ihre Elektronikprojekte auf das nächste Level hebt. Investieren Sie in Qualität und profitieren Sie von der hervorragenden Leistung dieses Transistors!
Das TO-92-Gehäuse: Kompakt und benutzerfreundlich
Das TO-92-Gehäuse des CDIL BF423 ist nicht nur kompakt, sondern auch äußerst benutzerfreundlich. Es ermöglicht eine einfache Montage auf Leiterplatten und eine unkomplizierte Verdrahtung. Die drei Anschlüsse (Emitter, Basis, Kollektor) sind klar gekennzeichnet und leicht zugänglich, was die Integration des Transistors in Ihre Schaltungen erheblich vereinfacht.
Darüber hinaus bietet das TO-92-Gehäuse einen guten Schutz für den Transistor und trägt zu seiner langen Lebensdauer bei. Es ist robust und widerstandsfähig gegenüber mechanischen Belastungen, was den CDIL BF423 zu einer zuverlässigen Wahl für eine Vielzahl von Anwendungen macht.
Die Bedeutung des richtigen Gehäuses
Die Wahl des richtigen Gehäuses für einen Transistor ist entscheidend für seine Leistung und Zuverlässigkeit. Das TO-92-Gehäuse ist eine ausgezeichnete Wahl für Kleinleistungstransistoren wie den CDIL BF423, da es eine optimale Kombination aus Kompaktheit, einfacher Handhabung und Schutz bietet. Es ermöglicht eine effiziente Wärmeableitung und schützt den Transistor vor äußeren Einflüssen.
Bei der Auswahl eines Transistors sollten Sie daher nicht nur auf seine elektrischen Eigenschaften achten, sondern auch auf das Gehäuse. Das TO-92-Gehäuse des CDIL BF423 ist ein Zeichen für seine hohe Qualität und seine Eignung für eine breite Palette von Anwendungen.
FAQ – Häufig gestellte Fragen zum CDIL BF423
Was ist der Unterschied zwischen einem PNP- und einem NPN-Transistor?
PNP- und NPN-Transistoren sind zwei Arten von Bipolartransistoren, die sich in ihrer Funktionsweise unterscheiden. Bei einem PNP-Transistor fließt der Strom von Emitter nach Kollektor, wenn die Basisspannung niedriger als die Emitterspannung ist. Bei einem NPN-Transistor fließt der Strom von Kollektor nach Emitter, wenn die Basisspannung höher als die Emitterspannung ist. Der CDIL BF423 ist ein PNP-Transistor.
Wie bestimme ich die Pinbelegung des CDIL BF423?
Die Pinbelegung des CDIL BF423 ist im Datenblatt des Herstellers angegeben. In der Regel ist die Pinbelegung von links nach rechts (mit der flachen Seite des Transistors nach vorne): Emitter, Basis, Kollektor. Es ist wichtig, die Pinbelegung zu überprüfen, bevor Sie den Transistor in Ihre Schaltung einbauen, um Schäden zu vermeiden.
Kann ich den CDIL BF423 durch einen anderen Transistor ersetzen?
Ja, der CDIL BF423 kann durch andere PNP-Transistoren mit ähnlichen Spezifikationen ersetzt werden. Einige mögliche Alternativen sind der BF422 oder der 2N3906. Es ist jedoch wichtig, die Spezifikationen des Ersatztransistors sorgfältig zu prüfen, um sicherzustellen, dass er für Ihre Anwendung geeignet ist. Achten Sie insbesondere auf die Kollektor-Emitter-Spannung, den Kollektorstrom und die Stromverstärkung.
Wie schütze ich den CDIL BF423 vor statischer Entladung?
Statische Entladung kann Transistoren beschädigen. Um den CDIL BF423 vor statischer Entladung zu schützen, sollten Sie folgende Maßnahmen ergreifen:
- Verwenden Sie eine antistatische Arbeitsfläche.
- Tragen Sie ein antistatisches Armband.
- Berühren Sie vor der Handhabung des Transistors ein geerdetes Objekt.
- Bewahren Sie den Transistor in einer antistatischen Verpackung auf.
Welche Kühlung ist für den CDIL BF423 erforderlich?
Der CDIL BF423 benötigt in den meisten Anwendungen keine spezielle Kühlung. Die Verlustleistung des Transistors beträgt 0.625 W, was in der Regel ausreichend ist, um die Wärme ohne zusätzliche Kühlung abzuführen. In Anwendungen, bei denen der Transistor jedoch nahe an seiner maximalen Verlustleistung betrieben wird, kann eine Kühlung erforderlich sein. Dies kann durch die Verwendung eines Kühlkörpers oder durch die Belüftung des Gehäuses erreicht werden.
