Manchmal sind es die kleinen Dinge, die den größten Unterschied machen. Und wenn es um die Welt der Elektronik geht, gehören Codierbrücken, auch bekannt als Jumper, definitiv zu diesen unscheinbaren Helden. Diese winzigen Verbindungsstücke sind essenziell, um Schaltungen anzupassen, Funktionen zu konfigurieren und Geräte an Ihre individuellen Bedürfnisse anzupassen. Entdecken Sie mit uns die faszinierende Welt der Codierbrücken und erfahren Sie, warum sie in keiner gut sortierten Elektronik-Werkstatt fehlen dürfen!
Was sind Codierbrücken und wozu werden sie verwendet?
Codierbrücken sind kleine, steckbare Verbindungsstücke, die dazu dienen, zwei oder mehrere Kontaktpunkte auf einer Leiterplatte (PCB) miteinander zu verbinden oder zu trennen. Sie sind in der Regel aus Kunststoff gefertigt und verfügen über Metallkontakte, die eine elektrische Verbindung herstellen. Ihre Hauptfunktion besteht darin, die Konfiguration einer elektronischen Schaltung auf einfache und reversible Weise zu verändern.
Stellen Sie sich vor, Sie haben ein Motherboard für Ihren Computer. Mit Codierbrücken können Sie beispielsweise festlegen, welcher Speicherbaustein als erster gestartet wird oder welche Funktionen des Boards aktiviert oder deaktiviert werden sollen. Oder denken Sie an ein altes Soundsystem, bei dem Sie mit Jumpern die Klangcharakteristik an Ihre Lautsprecher anpassen konnten. Die Möglichkeiten sind vielfältig!
Hier sind einige typische Anwendungsbereiche von Codierbrücken:
- Konfiguration von Motherboards: Auswahl des Boot-Laufwerks, Aktivierung/Deaktivierung von Funktionen, Einstellen der CPU-Spannung.
- Festplatten-Konfiguration: Festlegen der Master/Slave-Beziehung bei älteren IDE-Festplatten.
- Drucker: Auswahl des Kommunikationsprotokolls (z.B. seriell oder parallel).
- Netzwerkgeräte: Konfiguration von Switches und Routern.
- Entwicklungsboards: Anpassen der Schaltung an verschiedene Test- und Entwicklungsszenarien.
- Customization von elektronischen Geräten: Personalisierung der Geräteeinstellungen nach Ihren Vorlieben.
Die Einfachheit und Flexibilität von Codierbrücken machen sie zu einem unverzichtbaren Werkzeug für Elektronikbastler, Ingenieure und alle, die gerne ihre Geräte anpassen und optimieren.
Die verschiedenen Arten von Codierbrücken
Obwohl Codierbrücken auf den ersten Blick recht unscheinbar wirken, gibt es verschiedene Typen, die sich in Größe, Form und Funktionalität unterscheiden. Die Wahl der richtigen Codierbrücke hängt von der jeweiligen Anwendung und den spezifischen Anforderungen der Schaltung ab.
Standard-Jumper

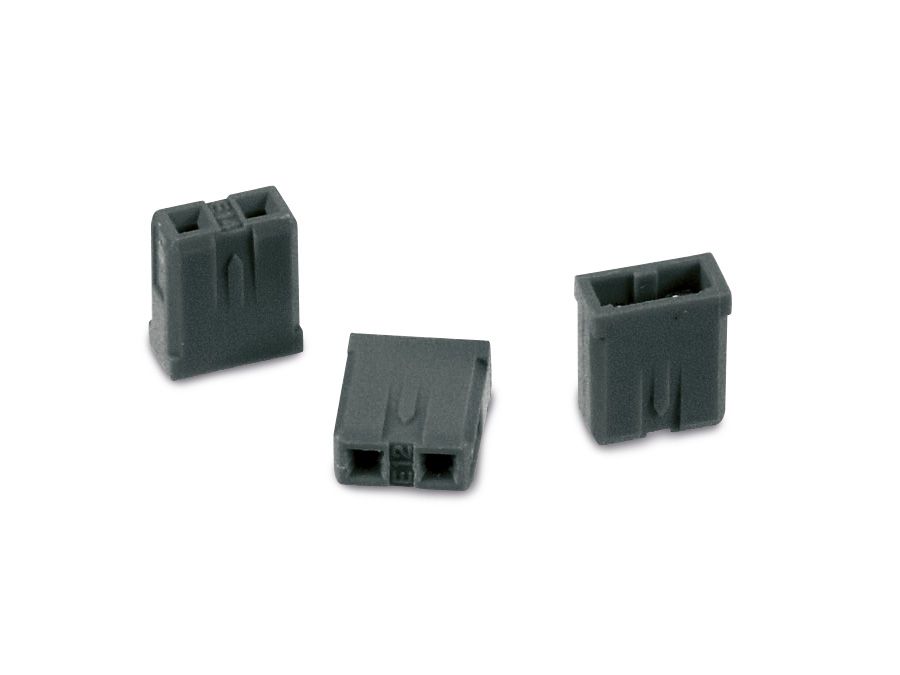

Dies ist die gebräuchlichste Art von Codierbrücke. Sie besteht aus einem kleinen Kunststoffgehäuse mit zwei oder drei Metallkontakten und wird einfach auf die entsprechenden Stiftleisten auf der Leiterplatte gesteckt. Standard-Jumper sind in der Regel sehr preiswert und einfach zu handhaben.
Sie sind ideal für Anwendungen, bei denen die Konfiguration nicht häufig geändert werden muss. Einmal gesteckt, bleiben sie in der Regel an Ort und Stelle, bis eine Änderung erforderlich ist.
Mini-Jumper
Mini-Jumper sind kleiner als Standard-Jumper und werden in Anwendungen eingesetzt, bei denen Platz eine entscheidende Rolle spielt. Sie sind oft in dichter gepackten Schaltungen zu finden, bei denen jeder Millimeter zählt.
Die Handhabung von Mini-Jumpern kann etwas fummeliger sein als bei Standard-Jumpern, aber ihre geringe Größe macht sie zu einer wertvollen Option für kompakte Elektronikprojekte.
Micro-Jumper
Noch kleiner als Mini-Jumper sind Micro-Jumper. Sie werden in extrem miniaturisierten Schaltungen verwendet, beispielsweise in Mobiltelefonen oder anderen tragbaren Geräten. Aufgrund ihrer geringen Größe erfordern Micro-Jumper oft spezielle Werkzeuge für die Installation und Entfernung.
Die Arbeit mit Micro-Jumpern erfordert Präzision und Geduld, aber sie ermöglichen es, auch auf kleinstem Raum Konfigurationsänderungen vorzunehmen.
Shunt-Jumper
Shunt-Jumper sind eine spezielle Art von Codierbrücke, die dazu dient, einen Stromkreis kurzzuschließen. Sie werden oft verwendet, um bestimmte Funktionen zu aktivieren oder zu deaktivieren, indem sie einen alternativen Strompfad bereitstellen.
Ein typisches Beispiel für die Verwendung von Shunt-Jumpern ist die Auswahl der Betriebsspannung eines Mikrocontrollers. Durch das Setzen des Jumpers kann zwischen verschiedenen Spannungsquellen gewählt werden.
DIP-Schalter
Obwohl DIP-Schalter technisch gesehen keine Codierbrücken sind, erfüllen sie eine ähnliche Funktion. Sie bestehen aus einer Reihe von kleinen Schaltern, die einzeln ein- oder ausgeschaltet werden können, um eine bestimmte Konfiguration festzulegen.
DIP-Schalter sind oft in älteren Computern und anderen elektronischen Geräten zu finden. Sie bieten eine robuste und zuverlässige Möglichkeit, Einstellungen vorzunehmen, ohne dass separate Jumper benötigt werden.
So wählen Sie die richtige Codierbrücke aus
Die Auswahl der richtigen Codierbrücke ist entscheidend für den Erfolg Ihres Elektronikprojekts. Hier sind einige Faktoren, die Sie bei Ihrer Entscheidung berücksichtigen sollten:
- Größe und Rastermaß: Stellen Sie sicher, dass die Codierbrücke die richtige Größe und das richtige Rastermaß für die Stiftleisten auf Ihrer Leiterplatte hat. Das Rastermaß bezieht sich auf den Abstand zwischen den einzelnen Stiften.
- Strombelastbarkeit: Überprüfen Sie die maximale Strombelastbarkeit der Codierbrücke, um sicherzustellen, dass sie den Anforderungen Ihrer Schaltung entspricht.
- Material: Wählen Sie eine Codierbrücke aus einem hochwertigen Material, das eine zuverlässige elektrische Verbindung gewährleistet und Korrosion widersteht.
- Handhabung: Berücksichtigen Sie die Benutzerfreundlichkeit der Codierbrücke. Standard-Jumper sind in der Regel einfacher zu handhaben als Mini- oder Micro-Jumper.
- Umgebung: Wenn die Codierbrücke in einer rauen Umgebung eingesetzt wird, wählen Sie ein Modell, das temperaturbeständig und feuchtigkeitsresistent ist.
- Häufigkeit der Änderungen: Wenn Sie die Konfiguration häufig ändern müssen, sind DIP-Schalter möglicherweise eine bessere Wahl als einzelne Jumper.
Indem Sie diese Faktoren berücksichtigen, können Sie sicherstellen, dass Sie die richtige Codierbrücke für Ihre spezifischen Anforderungen auswählen und eine zuverlässige und funktionale Schaltung erstellen.
Tipps und Tricks für den Umgang mit Codierbrücken
Der Umgang mit Codierbrücken ist in der Regel unkompliziert, aber es gibt ein paar Tipps und Tricks, die Ihnen helfen können, Fehler zu vermeiden und die Lebensdauer Ihrer Jumper zu verlängern:
- Verwenden Sie das richtige Werkzeug: Verwenden Sie eine Pinzette oder ein anderes geeignetes Werkzeug, um die Codierbrücken zu installieren und zu entfernen. Vermeiden Sie es, sie mit den Fingern zu berühren, da dies zu Korrosion führen kann.
- Achten Sie auf die Polarität: Bei einigen Anwendungen ist die Polarität der Codierbrücke wichtig. Achten Sie darauf, sie richtig herum einzusetzen.
- Vermeiden Sie übermäßige Kraft: Üben Sie beim Aufstecken und Abziehen der Codierbrücke keine übermäßige Kraft aus. Dies kann die Kontakte beschädigen.
- Reinigen Sie die Kontakte: Wenn die Kontakte der Codierbrücke verschmutzt oder korrodiert sind, reinigen Sie sie mit einem Kontaktreiniger.
- Lagern Sie die Codierbrücken richtig: Bewahren Sie Ihre Codierbrücken an einem trockenen und staubfreien Ort auf, um Korrosion zu vermeiden.
- Dokumentieren Sie Ihre Konfiguration: Notieren Sie sich, welche Jumper Sie gesetzt oder entfernt haben, damit Sie die Konfiguration bei Bedarf wiederherstellen können.
Mit diesen einfachen Tipps können Sie sicherstellen, dass Ihre Codierbrücken zuverlässig funktionieren und Ihre Elektronikprojekte erfolgreich sind.
FAQ – Häufig gestellte Fragen zu Codierbrücken
Hier finden Sie Antworten auf einige der am häufigsten gestellten Fragen zu Codierbrücken.
Was ist der Unterschied zwischen einem Jumper und einem DIP-Schalter?
Obwohl Jumper und DIP-Schalter beide dazu dienen, die Konfiguration einer Schaltung zu ändern, gibt es einige wesentliche Unterschiede. Jumper sind kleine, steckbare Verbindungsstücke, die auf Stiftleisten gesteckt werden, während DIP-Schalter aus einer Reihe von kleinen Schaltern bestehen, die einzeln ein- oder ausgeschaltet werden können. DIP-Schalter sind in der Regel robuster und einfacher zu bedienen, insbesondere wenn die Konfiguration häufig geändert werden muss. Jumper sind jedoch kostengünstiger und flexibler, da sie in verschiedenen Größen und Formen erhältlich sind.
Wie finde ich heraus, welche Jumper ich setzen oder entfernen muss?
Die Informationen, welche Jumper gesetzt oder entfernt werden müssen, finden Sie in der Regel im Benutzerhandbuch oder Datenblatt des jeweiligen Geräts oder der Leiterplatte. Diese Dokumentation enthält detaillierte Anweisungen zur Konfiguration der Schaltung. Wenn Sie keine Dokumentation haben, können Sie versuchen, online nach Informationen zu suchen oder sich an den Hersteller zu wenden.
Kann ich eine Codierbrücke durch ein Kabel ersetzen?
In einigen Fällen ist es möglich, eine Codierbrücke durch ein Kabel zu ersetzen, insbesondere wenn es sich um eine temporäre Lösung handelt. Allerdings ist dies nicht immer empfehlenswert, da ein Kabel weniger zuverlässig sein kann als eine Codierbrücke. Außerdem kann ein Kabel mehr Platz beanspruchen und die Schaltung unübersichtlicher machen. Wenn Sie eine dauerhafte Lösung suchen, ist es besser, eine Codierbrücke oder einen DIP-Schalter zu verwenden.
Was passiert, wenn ich eine Codierbrücke falsch setze?
Die Folgen des falschen Setzens einer Codierbrücke können je nach Anwendung unterschiedlich sein. In einigen Fällen kann es zu Fehlfunktionen oder Beschädigungen des Geräts führen. In anderen Fällen kann es einfach dazu führen, dass eine bestimmte Funktion nicht richtig funktioniert. Es ist daher wichtig, die Anweisungen sorgfältig zu befolgen und sicherzustellen, dass die Codierbrücken korrekt gesetzt sind.
Wo kann ich Codierbrücken kaufen?
Codierbrücken sind in unserem Online-Shop erhältlich! Wir bieten eine große Auswahl an verschiedenen Typen und Größen zu wettbewerbsfähigen Preisen. Besuchen Sie uns und finden Sie die perfekten Codierbrücken für Ihr nächstes Elektronikprojekt.
Wie lagere ich Codierbrücken am besten?
Um die Lebensdauer Ihrer Codierbrücken zu verlängern und sicherzustellen, dass sie zuverlässig funktionieren, sollten Sie sie an einem trockenen und staubfreien Ort aufbewahren. Eine gute Möglichkeit ist die Aufbewahrung in einem kleinen Behälter oder einer Sortimentsbox. Vermeiden Sie es, die Codierbrücken in feuchten oder korrosiven Umgebungen zu lagern.
Kann ich Codierbrücken wiederverwenden?
Ja, Codierbrücken können in der Regel problemlos wiederverwendet werden, solange sie nicht beschädigt sind. Überprüfen Sie die Kontakte auf Korrosion oder Verformung, bevor Sie sie erneut verwenden. Wenn die Kontakte sauber und intakt sind, können Sie die Codierbrücke bedenkenlos wiederverwenden.
Wie entferne ich eine festsitzende Codierbrücke?
Wenn eine Codierbrücke festsitzt und sich nicht leicht entfernen lässt, versuchen Sie, sie vorsichtig mit einer Pinzette oder einem kleinen Schraubendreher zu lösen. Üben Sie dabei nicht zu viel Kraft aus, da dies die Kontakte beschädigen kann. Wenn die Codierbrücke immer noch festsitzt, können Sie versuchen, sie mit einem Kontaktreiniger zu behandeln, um die Korrosion zu lösen.
