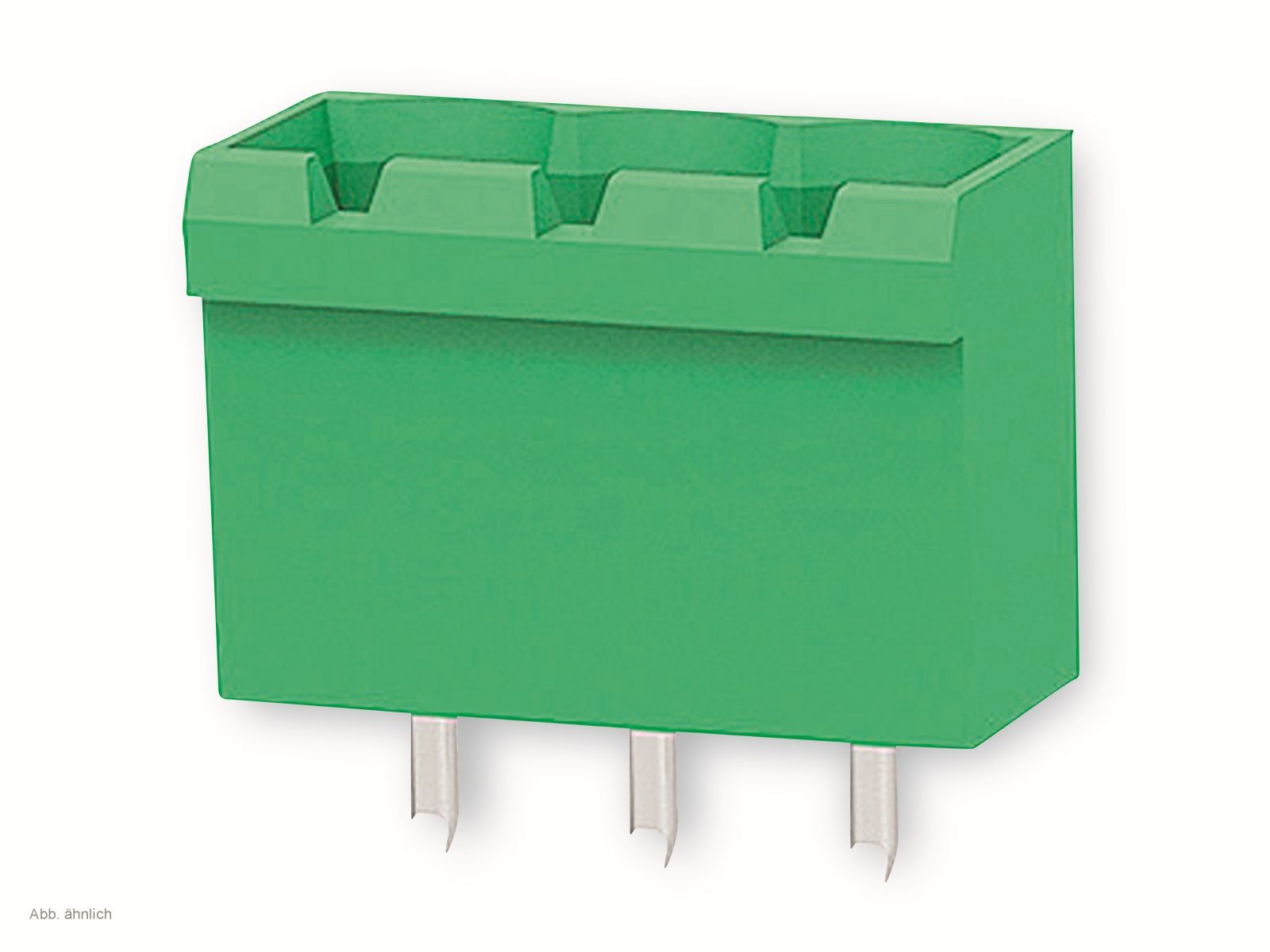

DEGSON Stiftleiste, 2EDGVC-5.08-03P-14-100AH, vertikal 3 polig: Präzision für Ihre Schaltkreise
Suchen Sie nach einer zuverlässigen und leistungsstarken Verbindungslösung für Ihre Elektronikprojekte? Die DEGSON Stiftleiste 2EDGVC-5.08-03P-14-100AH ist die ideale Wahl für anspruchsvolle Anwender, die Wert auf Stabilität, Langlebigkeit und einfache Handhabung legen. Ob in der industriellen Automatisierung, im Modellbau oder in der Entwicklung neuer elektronischer Geräte – diese vertikale 3-polige Stiftleiste bietet die notwendige Zuverlässigkeit für sichere und stabile Strom- und Datenübertragungen.
Exzellente Konnektivität und robuste Bauweise
Die DEGSON Stiftleiste 2EDGVC-5.08-03P-14-100AH wurde entwickelt, um den höchsten Anforderungen gerecht zu werden. Ihre präzise gefertigte Konstruktion gewährleistet eine exakte Passform und sicheren Kontakt, selbst unter anspruchsvollen Bedingungen. Die 5.08 mm Rasterung bietet dabei eine gute Balance zwischen Bauraum und Verbindungsdichte. Die vertikale Ausrichtung spart wertvollen Platz auf Ihrer Leiterplatte und ermöglicht eine übersichtliche Kabelführung.
Vorteile, die überzeugen
- Hohe Zuverlässigkeit: Gefertigt aus hochwertigen Materialien, die eine lange Lebensdauer und konstante Leistung garantieren.
- Einfache Montage: Die Stiftleiste lässt sich unkompliziert auf der Platine montieren und bietet klare Anschlusspunkte für Ihre Kabel.
- Platzsparendes Design: Die vertikale Bauform optimiert den verfügbaren Platz auf Ihrer Leiterplatte.
- Stabile Verbindung: Die 3-polige Ausführung mit 5.08 mm Rasterung sorgt für eine sichere und zuverlässige Verbindung.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Elektronikprojekten, von Prototypen bis hin zu industriellen Anwendungen.
- Korrosionsbeständigkeit: Die Oberflächenbehandlung der Kontakte schützt vor Oxidation und sorgt für eine dauerhaft gute Leitfähigkeit.
Technische Spezifikationen und Materialqualitäten
Die DEGSON Stiftleiste 2EDGVC-5.08-03P-14-100AH zeichnet sich durch ihre durchdachte Konstruktion aus. Der Sockel besteht aus einem robusten, hochtemperaturbeständigen Kunststoff, der auch bei erhöhten Betriebstemperaturen seine Form und Stabilität behält. Dies ist entscheidend, um Kurzschlüsse oder mechanische Beschädigungen zu vermeiden. Die Pins selbst sind aus einer legierten Kupferlegierung gefertigt, die für ihre hervorragende elektrische Leitfähigkeit und mechanische Festigkeit bekannt ist. Eine sorgfältige Oberflächenveredelung, oft eine Vergoldung oder Verzinnung, schützt die Kontakte vor Korrosion und gewährleistet eine dauerhaft niedrige Übergangswiderstand. Diese Eigenschaften sind essenziell, um Signalintegrität und Effizienz in Ihren Schaltungen zu gewährleisten.
| Merkmal | Detail |
|---|---|
| Hersteller | DEGSON |
| Modellnummer | 2EDGVC-5.08-03P-14-100AH |
| Polanzahl | 3 polig |
| Rastermaß | 5.08 mm |
| Montageart | Vertikal (Lötanschluss) |
| Gehäusematerial | Hochtemperatur-Kunststoff (PA66 oder vergleichbar), UL94V-0 zertifiziert für erhöhte Brandsicherheit |
| Kontaktmaterial | Kupferlegierung (z.B. Messing), Oberflächenveredelt (oft verzinnt oder vergoldet) |
| Nennstrom | Typischerweise bis zu 10 A (abhängig von Umgebungsbedingungen und Leiterbahnquerschnitt) |
| Nennspannung | Typischerweise bis zu 300 V (abhängig von Isolationsabstand und Prüfstandards) |
| Einsatztemperatur | -40 °C bis +105 °C (typischer Bereich für diese Art von Komponenten) |
| Isolationswiderstand | ≥ 1000 MΩ bei DC 500 V |
| Anwendungsbereiche | Industrielle Steuerungen, Stromversorgungen, Signalübertragung, Automatisierungstechnik, Hausgeräte, Beleuchtungssysteme |
Präzision in der Fertigung für maximale Performance
Die Fertigungspräzision der DEGSON Stiftleiste ist ein entscheidender Faktor für ihre Leistungsfähigkeit. Jede einzelne Stiftleiste durchläuft strenge Qualitätskontrollen, um sicherzustellen, dass die Toleranzen eingehalten werden. Dies garantiert eine exakte Passform der Gegenstecker und eine gleichbleibende Kontaktkraft. Die Verwendung von hochwertigen Kunststoffen für das Gehäuse sorgt nicht nur für mechanische Stabilität, sondern auch für eine ausgezeichnete elektrische Isolation. Dies ist unerlässlich, um die Sicherheit Ihrer elektrischen Systeme zu gewährleisten und unbeabsichtigte Kriechströme zu verhindern. Die Oberflächenbehandlung der Kontakte ist ein weiterer wichtiger Aspekt. Eine sorgfältige Verzinnung oder Vergoldung schützt die leitfähigen Flächen vor Oxidation, die im Laufe der Zeit zu erhöhten Übergangswiderständen und potenziellen Kontaktschwierigkeiten führen kann. Diese Maßnahme ist besonders wichtig in Umgebungen mit höherer Luftfeuchtigkeit oder aggressiven chemischen Einflüssen.
Optimale Lösungen für Ihre Schaltkreis-Anforderungen
Ob Sie ein Elektronikentwickler, ein Ingenieur in der Automatisierungsbranche oder ein ambitionierter Hobbyist sind, die DEGSON Stiftleiste 2EDGVC-5.08-03P-14-100AH bietet eine zuverlässige und kosteneffiziente Lösung für Ihre Verbindungsbedürfnisse. Die 3-polige Konfiguration ist ideal für grundlegende Stromversorgungs- oder Signalübertragungsaufgaben, bei denen eine einfache und sichere Verbindung benötigt wird. Die vertikale Ausrichtung ist besonders vorteilhaft, wenn der Platz auf Ihrer Leiterplatte begrenzt ist. Sie ermöglicht eine kompakte Bauweise Ihrer Geräte und eine aufgeräumte Kabelführung, was sowohl die Montage als auch die Wartung erheblich erleichtert.
Anwendungsgebiete: Wo die DEGSON Stiftleiste glänzt
Die Vielseitigkeit der DEGSON Stiftleiste 2EDGVC-5.08-03P-14-100AH eröffnet eine breite Palette von Einsatzmöglichkeiten. In der industriellen Automatisierung ist sie unverzichtbar für die Anbindung von Sensoren, Aktoren und Steuergeräten. Ihre Robustheit und Zuverlässigkeit machen sie zur ersten Wahl in Umgebungen, die konstante Leistung erfordern. Auch in der Stromversorgungsindustrie findet sie breite Anwendung, um Netzgeräte, Leistungseinheiten und Verteilerplatine sicher miteinander zu verbinden. Im Bereich der Beleuchtungstechnik, beispielsweise bei LED-Treibern oder Lichtsteuerungssystemen, sorgt sie für eine stabile Stromzuführung. Für Entwickler von Haushaltsgeräten bietet sie eine zuverlässige Schnittstelle für interne Komponenten. Auch im ambitionierten Modellbau oder bei der Entwicklung von Prototypen in Forschung und Lehre erweist sie sich als praktische und kostengünstige Lösung, die eine einfache und sichere Verdrahtung ermöglicht.
FAQ – Häufig gestellte Fragen zu DEGSON Stiftleiste, 2EDGVC-5.08-03P-14-100AH, vertikal 3 polig
Ist die Stiftleiste für hohe Ströme geeignet?
Die DEGSON Stiftleiste 2EDGVC-5.08-03P-14-100AH ist für Nennströme bis typischerweise 10 A ausgelegt. Die tatsächliche Stromtragfähigkeit kann jedoch von Faktoren wie der Umgebungstemperatur, der Art der Verbindung und der Dimensionierung der Leiterbahnen auf Ihrer Platine abhängen. Für anspruchsvolle Hochstromanwendungen empfehlen wir stets, die spezifischen Belastungsgrenzen in den technischen Datenblättern zu prüfen und gegebenenfalls eine entsprechende Dimensionierung vorzunehmen.
Welche Vorteile bietet die vertikale Bauform?
Die vertikale Bauform der Stiftleiste ist besonders vorteilhaft, wenn Sie auf Ihrer Leiterplatte Platz sparen möchten. Sie ermöglicht eine aufrechte Montage und eine kompaktere Gerätekonstruktion. Zudem erleichtert sie oft die Kabelführung und sorgt für eine ordentliche Optik Ihrer Schaltungen.
Wie wird die Stiftleiste auf der Leiterplatte befestigt?
Die Befestigung erfolgt durch Löten. Die Pins der Stiftleiste werden durch die vorgebohrten Löcher auf der Leiterplatte gesteckt und anschließend mit Lötzinn verbunden. Dies gewährleistet eine mechanisch stabile und elektrisch leitfähige Verbindung.
Kann die Stiftleiste auch in feuchten Umgebungen eingesetzt werden?
Obwohl die Materialien der Stiftleiste korrosionsbeständig sind, ist es ratsam, bei Anwendungen in sehr feuchten oder korrosiven Umgebungen zusätzliche Schutzmaßnahmen zu ergreifen. Die Oberflächenveredelung der Kontakte bietet einen guten Schutz, jedoch ist eine direkte Exposition gegenüber extremen Bedingungen nicht immer empfehlenswert, ohne zusätzliche Verkapselung oder Gehäuseschutz.
Welche Art von Steckern passt zu dieser Stiftleiste?
Zu dieser Stiftleiste passen in der Regel passende Buchsenleisten mit einem Rastermaß von 5.08 mm und einer passenden Pinanzahl. Achten Sie darauf, dass die Gegenstecker die gleiche Polanzahl und Orientierung (z.B. horizontale oder vertikale Aufnahme der Pins) aufweisen, um eine sichere und funktionale Verbindung zu gewährleisten.
Sind die Materialien der Stiftleiste hitzebeständig?
Ja, das Gehäusematerial der DEGSON Stiftleiste besteht aus einem hochtemperatur-beständigen Kunststoff, der oft nach UL94V-0 zertifiziert ist. Dies gewährleistet, dass die Stiftleiste auch bei erhöhten Betriebstemperaturen stabil bleibt und die elektrische Isolation gewährleistet ist.
Wie reinigt man die Stiftleiste bei Bedarf?
Bei Bedarf können Sie die Kontakte vorsichtig mit Isopropylalkohol und einem fusselfreien Tuch reinigen. Stellen Sie sicher, dass die Stiftleiste vollständig trocken ist, bevor Sie sie wieder in Betrieb nehmen. Vermeiden Sie aggressive Reinigungsmittel, die die Oberflächenveredelung beschädigen könnten.
