Entdecke die unschlagbare Leistung und Effizienz der Schottky Diode SB560 – dein Schlüssel zu optimierten Schaltungen und zuverlässiger Performance! Diese Diode ist mehr als nur ein Bauteil; sie ist das Herzstück zukunftsorientierter Elektronik, das deine Projekte mit Energie und Präzision versorgt.

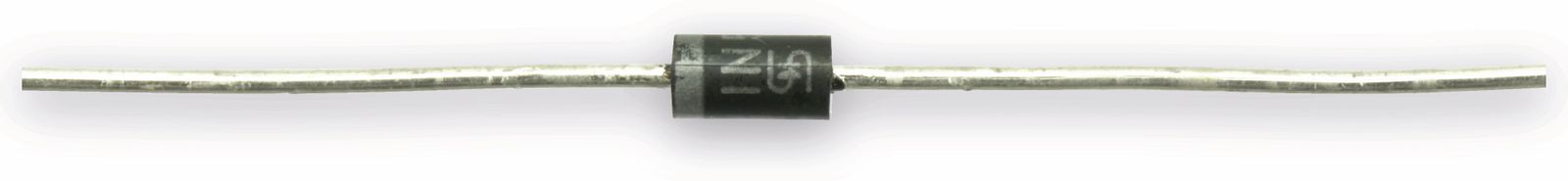

Schottky Diode SB560: Dein zuverlässiger Partner für fortschrittliche Elektronik
In der Welt der Elektronik, wo jedes Detail zählt, ist die Wahl der richtigen Diode entscheidend. Die Schottky Diode SB560 ist nicht nur ein Bauteil, sondern eine Investition in die Langlebigkeit, Effizienz und Zuverlässigkeit deiner Projekte. Stell dir vor, wie deine Schaltungen mit minimalem Energieverlust und maximaler Geschwindigkeit arbeiten – das ist die Realität, die du mit der SB560 erreichst.
Diese Diode ist speziell dafür entwickelt, in anspruchsvollen Umgebungen herausragende Leistungen zu erbringen. Ob in der Stromversorgung, im Solarbereich oder in der Automobilindustrie – die SB560 meistert jede Herausforderung mit Bravour. Ihre Fähigkeit, schnell zu schalten und dabei nur geringe Spannungsverluste zu verursachen, macht sie zur idealen Wahl für Anwendungen, bei denen es auf jede Mikrosekunde und jedes Milliwatt ankommt.
Mit der Schottky Diode SB560 entscheidest du dich für ein Produkt, das auf jahrelanger Forschung und Entwicklung basiert. Sie ist das Ergebnis unermüdlichen Strebens nach Perfektion und Innovation, um dir eine Diode zu bieten, die nicht nur ihren Zweck erfüllt, sondern deine Erwartungen übertrifft.
Technische Details, die überzeugen
Die technischen Daten der SB560 sprechen für sich. Sie wurde entwickelt, um höchsten Ansprüchen gerecht zu werden und eine herausragende Leistung in verschiedenen Anwendungen zu gewährleisten.
- Sperrspannung (VRRM): 60 V – Bietet eine hohe Sicherheit und Stabilität in deinen Schaltungen.
- Durchlassstrom (IF): 5 A – Ermöglicht die Bewältigung hoher Stromstärken, ideal für leistungsstarke Anwendungen.
- Durchlassspannung (VF): Typischerweise 0,7 V (bei 5 A) – Minimiert den Energieverlust und erhöht die Effizienz.
- Sperrstrom (IR): Geringer Sperrstrom für maximale Energieeffizienz und minimale Wärmeentwicklung.
- Gehäuse: Robustes Gehäuse, das eine zuverlässige Wärmeableitung und Langlebigkeit gewährleistet.
- Schnelle Schaltgeschwindigkeit: Optimiert für Anwendungen, die ein schnelles Umschalten erfordern, ohne Leistungseinbußen.
Diese technischen Merkmale sind nicht nur Zahlen, sondern das Versprechen einer Diode, die ihre Aufgaben zuverlässig und effizient erfüllt. Sie ist das Ergebnis sorgfältiger Entwicklung und strenger Qualitätskontrollen, um sicherzustellen, dass du ein Produkt erhältst, dem du vertrauen kannst.
Die Vorteile der Schottky Diode SB560 im Detail
Die Schottky Diode SB560 ist mehr als nur eine Komponente; sie ist ein Schlüssel zu verbesserter Leistung und Effizienz in deinen elektronischen Projekten. Entdecke, wie diese Diode deine Arbeit revolutionieren kann:
- Unübertroffene Effizienz: Dank ihrer geringen Durchlassspannung minimiert die SB560 den Energieverlust in deinen Schaltungen. Das bedeutet weniger Wärmeentwicklung und mehr Leistung für deine Anwendungen.
- Blitzschnelle Schaltgeschwindigkeit: Die SB560 ist ideal für Anwendungen, die ein schnelles Umschalten erfordern. Ihre Fähigkeit, schnell zu reagieren, ermöglicht präzisere und effizientere Schaltvorgänge.
- Zuverlässigkeit, auf die du zählen kannst: Die SB560 wurde entwickelt, um auch unter anspruchsvollen Bedingungen zuverlässig zu funktionieren. Ihre robuste Bauweise und hochwertigen Materialien garantieren eine lange Lebensdauer und minimieren das Risiko von Ausfällen.
- Vielseitigkeit für jede Anwendung: Egal, ob du eine Stromversorgung, eine Solaranlage oder ein Automobilprojekt entwickelst, die SB560 ist die perfekte Wahl. Ihre Vielseitigkeit macht sie zu einem unverzichtbaren Bauteil in deinem Werkzeugkasten.
Anwendungsbereiche der SB560
Die Schottky Diode SB560 ist ein wahres Multitalent und findet in den unterschiedlichsten Bereichen Anwendung. Ihre Vielseitigkeit und Leistungsfähigkeit machen sie zur idealen Wahl für eine breite Palette von Projekten.
Stromversorgungen: Die SB560 ist perfekt geeignet für den Einsatz in Stromversorgungen, da sie eine hohe Effizienz und schnelle Schaltgeschwindigkeit bietet. Dies führt zu geringeren Energieverlusten und einer stabileren Leistung.
Solaranwendungen: In Solaranlagen spielt die SB560 eine wichtige Rolle bei der Verhinderung von Rückströmen und der Optimierung der Energieeffizienz. Ihre Fähigkeit, schnell zu schalten und nur geringe Spannungsverluste zu verursachen, macht sie zu einem unverzichtbaren Bauteil.
Automobilindustrie: In der Automobilindustrie werden Dioden für eine Vielzahl von Anwendungen benötigt, von der Stromversorgung bis zur Steuerung von elektronischen Systemen. Die SB560 überzeugt hier durch ihre Zuverlässigkeit und Robustheit, auch unter extremen Bedingungen.
Wechselrichter: Wechselrichter wandeln Gleichstrom in Wechselstrom um und benötigen dafür effiziente und zuverlässige Dioden. Die SB560 ist aufgrund ihrer schnellen Schaltgeschwindigkeit und geringen Durchlassspannung eine ausgezeichnete Wahl für diesen Anwendungsbereich.
Freilaufdiode für Spulen: Die SB560 kann als Freilaufdiode eingesetzt werden, um induktive Lasten wie Relais oder Magnetventile vor Überspannungen zu schützen. Ihre schnelle Schaltgeschwindigkeit ermöglicht ein schnelles Abbauen der induktiven Energie.
Verpolungsschutz: Die SB560 kann verwendet werden, um Schaltungen vor Schäden durch falsche Polarität zu schützen. Sie leitet den Strom im Falle einer Verpolung ab und verhindert so, dass empfindliche Bauteile beschädigt werden.
Technische Daten im Detail: Die Tabelle der Fakten
Für alle, die es genau wissen wollen, hier eine detaillierte Übersicht der technischen Spezifikationen der Schottky Diode SB560:
| Parameter | Wert | Einheit |
|---|---|---|
| Maximale Sperrspannung (VRRM) | 60 | V |
| Durchlassstrom (IF) | 5 | A |
| Spitzenstromstoß (IFSM) | 150 | A |
| Typische Durchlassspannung (VF) bei 5A | 0.7 | V |
| Maximaler Sperrstrom (IR) bei VR = 60V | 0.5 | mA |
| Betriebstemperaturbereich (TJ) | -65 bis +125 | °C |
| Gehäuse | DO-201AD |
Diese Tabelle bietet dir einen umfassenden Überblick über die Leistungsfähigkeit der SB560. Sie zeigt, dass diese Diode nicht nur leistungsstark, sondern auch äußerst zuverlässig ist. Mit diesen Daten kannst du sicherstellen, dass die SB560 perfekt zu deinen Anforderungen passt.
Worauf du beim Kauf einer Schottky Diode achten solltest
Beim Kauf einer Schottky Diode gibt es einige wichtige Aspekte zu beachten, um sicherzustellen, dass du die richtige Wahl triffst. Hier sind einige Tipps, die dir helfen, die perfekte Diode für dein Projekt zu finden:
- Sperrspannung (VRRM): Stelle sicher, dass die Sperrspannung der Diode ausreichend hoch ist, um die maximale Spannung in deiner Schaltung zu bewältigen. Wähle eine Diode mit einer Sperrspannung, die mindestens 20% höher ist als die erwartete maximale Spannung.
- Durchlassstrom (IF): Der Durchlassstrom gibt an, wie viel Strom die Diode dauerhaft leiten kann. Wähle eine Diode mit einem Durchlassstrom, der ausreichend hoch ist, um den maximalen Strom in deiner Anwendung zu bewältigen.
- Durchlassspannung (VF): Die Durchlassspannung ist die Spannung, die über der Diode abfällt, wenn Strom fließt. Eine niedrigere Durchlassspannung bedeutet weniger Energieverlust und eine höhere Effizienz.
- Sperrstrom (IR): Der Sperrstrom ist der Strom, der fließt, wenn die Diode in Sperrrichtung betrieben wird. Ein niedriger Sperrstrom ist wünschenswert, da er den Energieverlust minimiert.
- Schaltgeschwindigkeit: Für Anwendungen, die ein schnelles Umschalten erfordern, ist die Schaltgeschwindigkeit ein wichtiger Faktor. Schottky Dioden sind im Allgemeinen schneller als herkömmliche Dioden.
- Gehäuse: Das Gehäuse der Diode beeinflusst die Wärmeableitung und die Montage. Wähle ein Gehäuse, das für deine Anwendung geeignet ist und eine gute Wärmeableitung gewährleistet.
- Qualität und Hersteller: Kaufe deine Dioden von einem vertrauenswürdigen Hersteller oder Händler, um sicherzustellen, dass du ein hochwertiges Produkt erhältst.
Indem du diese Aspekte berücksichtigst, kannst du sicherstellen, dass du die Schottky Diode SB560 oder eine andere geeignete Diode auswählst, die perfekt zu deinen Anforderungen passt und eine optimale Leistung in deinen Projekten bietet.
Die Zukunft mit der SB560 gestalten
Die Schottky Diode SB560 ist mehr als nur ein elektronisches Bauteil – sie ist ein Versprechen für eine effizientere, zuverlässigere und zukunftsorientierte Elektronik. Stell dir vor, wie du mit dieser Diode deine Projekte auf ein neues Level hebst, innovative Lösungen entwickelst und die Welt von morgen gestaltest.
Mit der SB560 in deinen Händen hast du die Macht, Grenzen zu überwinden und neue Möglichkeiten zu entdecken. Lass dich von ihrer Leistung inspirieren und verwirkliche deine Visionen. Die Zukunft der Elektronik beginnt hier – mit der Schottky Diode SB560.
FAQ: Häufig gestellte Fragen zur Schottky Diode SB560
Was ist eine Schottky Diode und wie unterscheidet sie sich von einer herkömmlichen Diode?
Eine Schottky Diode, auch bekannt als Barrierendiode, unterscheidet sich von einer herkömmlichen Diode durch ihren Aufbau und ihre Funktionsweise. Während herkömmliche Dioden einen Halbleiter-Halbleiter-Übergang (p-n-Übergang) verwenden, basiert die Schottky Diode auf einem Metall-Halbleiter-Übergang. Dieser Unterschied führt zu einer geringeren Durchlassspannung (Voltage Drop) und einer schnelleren Schaltgeschwindigkeit im Vergleich zu herkömmlichen Dioden. Die geringere Durchlassspannung minimiert den Energieverlust und die Wärmeentwicklung, während die schnelle Schaltgeschwindigkeit die Diode ideal für Hochfrequenzanwendungen macht.
Für welche Anwendungen ist die Schottky Diode SB560 besonders gut geeignet?
Die Schottky Diode SB560 ist aufgrund ihrer Eigenschaften besonders gut für eine Vielzahl von Anwendungen geeignet. Dazu gehören:
- Stromversorgungen: Aufgrund ihrer hohen Effizienz und schnellen Schaltgeschwindigkeit ist die SB560 ideal für den Einsatz in Schaltnetzteilen und anderen Stromversorgungsschaltungen.
- Solaranwendungen: In Solaranlagen wird die SB560 häufig als Blocking-Diode verwendet, um Rückströme zu verhindern und die Effizienz der Anlage zu maximieren.
- Automobilindustrie: In der Automobilindustrie wird die SB560 in verschiedenen elektronischen Systemen eingesetzt, wie z.B. in der Motorsteuerung und in Batteriemanagementsystemen.
- Wechselrichter: In Wechselrichtern wird die SB560 verwendet, um Gleichstrom in Wechselstrom umzuwandeln und dabei hohe Effizienz und Zuverlässigkeit zu gewährleisten.
- Freilaufdiode: Die SB560 kann als Freilaufdiode eingesetzt werden, um induktive Lasten wie Relais oder Magnetventile vor Überspannungen zu schützen.
- Verpolungsschutz: Die SB560 kann verwendet werden, um Schaltungen vor Schäden durch falsche Polarität zu schützen.
Wie wähle ich die richtige Schottky Diode für mein Projekt aus?
Die Wahl der richtigen Schottky Diode hängt von den spezifischen Anforderungen deines Projekts ab. Hier sind einige wichtige Faktoren, die du berücksichtigen solltest:
- Sperrspannung (VRRM): Die Sperrspannung der Diode muss ausreichend hoch sein, um die maximale Spannung in deiner Schaltung zu bewältigen.
- Durchlassstrom (IF): Der Durchlassstrom der Diode muss ausreichend hoch sein, um den maximalen Strom in deiner Anwendung zu bewältigen.
- Durchlassspannung (VF): Eine niedrigere Durchlassspannung bedeutet weniger Energieverlust und eine höhere Effizienz.
- Schaltgeschwindigkeit: Für Anwendungen, die ein schnelles Umschalten erfordern, ist die Schaltgeschwindigkeit ein wichtiger Faktor.
- Gehäuse: Das Gehäuse der Diode beeinflusst die Wärmeableitung und die Montage. Wähle ein Gehäuse, das für deine Anwendung geeignet ist.
Kann ich die Schottky Diode SB560 auch in DIY-Projekten verwenden?
Ja, die Schottky Diode SB560 ist auch für DIY-Projekte geeignet. Ihre einfache Handhabung und ihre vielseitigen Einsatzmöglichkeiten machen sie zu einem beliebten Bauteil für Hobbyelektroniker und Bastler. Ob du eine einfache Stromversorgung bauen, ein Solarpanel anschließen oder eine Schutzschaltung entwickeln möchtest, die SB560 ist eine zuverlässige und effiziente Wahl.
Wie schließe ich die Schottky Diode SB560 richtig an?
Der korrekte Anschluss der Schottky Diode SB560 ist entscheidend für ihre Funktion und die Sicherheit deiner Schaltung. Die Diode hat zwei Anschlüsse: die Anode (+) und die Kathode (-). Die Kathode ist üblicherweise durch einen Ring oder eine Markierung auf dem Gehäuse gekennzeichnet. Achte darauf, die Diode in der richtigen Polarität anzuschließen, da eine falsche Polarität zu Schäden an der Diode und/oder anderen Bauteilen führen kann. Im Datenblatt der SB560 findest du detaillierte Informationen zur Pinbelegung und zum korrekten Anschluss.
Wo finde ich das Datenblatt für die Schottky Diode SB560?
Das Datenblatt für die Schottky Diode SB560 findest du in der Regel auf der Website des Herstellers oder bei großen Elektronikdistributoren. Das Datenblatt enthält detaillierte Informationen über die technischen Spezifikationen, die elektrischen Eigenschaften, die Abmessungen und die empfohlene Verwendung der Diode. Es ist ratsam, das Datenblatt vor der Verwendung der Diode sorgfältig zu lesen, um sicherzustellen, dass sie für deine Anwendung geeignet ist und korrekt angeschlossen wird.
