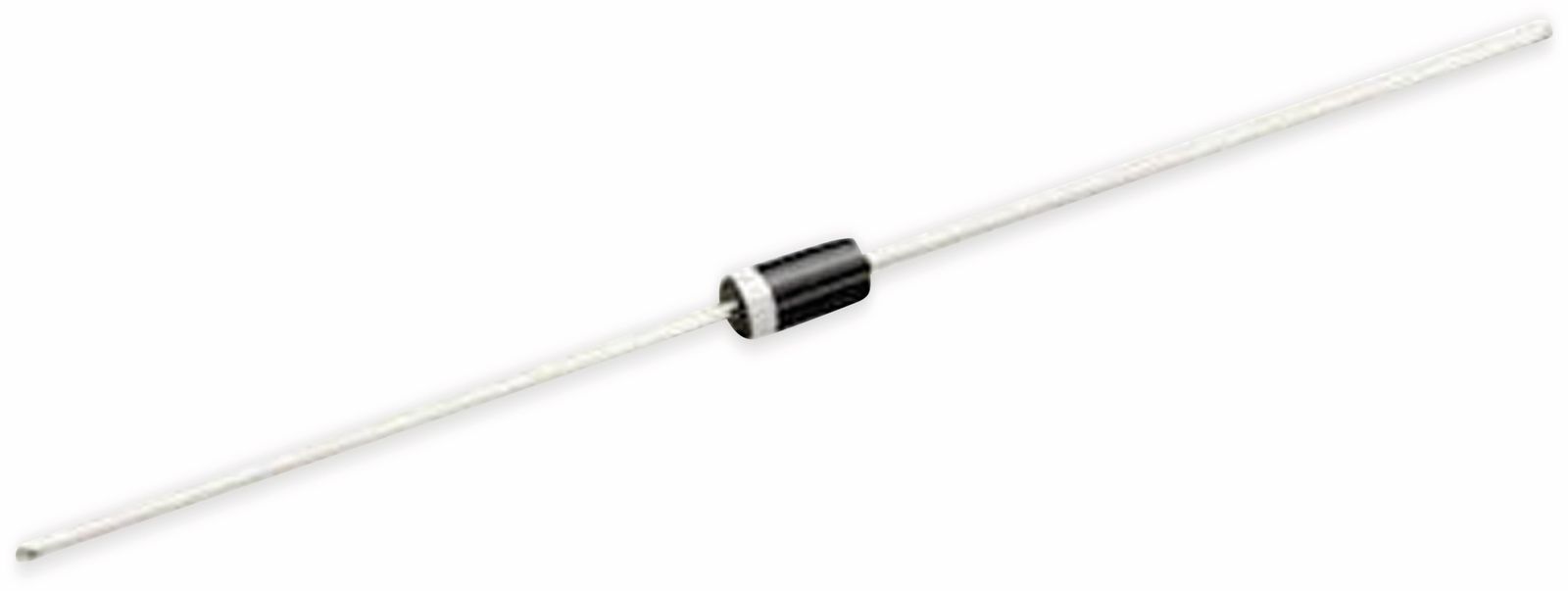

DIOTEC Zenerdiode, ZY12, 2 W, 5 %

Verleihen Sie Ihren Schaltungen die Präzision und Zuverlässigkeit, die sie verdienen – mit der DIOTEC Zenerdiode ZY12! Dieses kleine, aber leistungsstarke Bauelement ist der Schlüssel zu stabilen Spannungsreferenzen und effektivem Überspannungsschutz in Ihren elektronischen Projekten. Entdecken Sie, wie die ZY12 Ihre Arbeit revolutionieren kann!

Präzision in Perfektion: Die DIOTEC Zenerdiode ZY12

In der Welt der Elektronik, wo jedes Detail zählt, ist die DIOTEC Zenerdiode ZY12 ein unverzichtbares Werkzeug für Ingenieure, Bastler und alle, die Wert auf höchste Präzision legen. Mit einer Nennleistung von 2 W und einer Toleranz von nur 5 % bietet diese Zenerdiode eine außergewöhnliche Stabilität und Zuverlässigkeit, die Ihre Schaltungen vor unerwünschten Spannungsschwankungen schützt. Stellen Sie sich vor, Sie könnten Ihre Projekte mit der Gewissheit entwickeln, dass die Spannungsversorgung immer im optimalen Bereich liegt – die DIOTEC ZY12 macht es möglich!

Diese Zenerdiode ist mehr als nur ein Bauelement; sie ist ein Versprechen für Qualität und Leistung. Sie wurde entwickelt, um auch unter anspruchsvollen Bedingungen zuverlässig zu funktionieren. Ob in industriellen Anwendungen, in der Unterhaltungselektronik oder in Ihren eigenen kreativen Projekten, die ZY12 bietet Ihnen die Sicherheit, die Sie benötigen, um Ihre Visionen zu verwirklichen.

Warum die DIOTEC Zenerdiode ZY12 die richtige Wahl ist

Die Entscheidung für die richtige Zenerdiode kann den Unterschied zwischen Erfolg und Misserfolg eines Projekts ausmachen. Die DIOTEC ZY12 zeichnet sich durch eine Reihe von Vorteilen aus, die sie zur idealen Wahl für anspruchsvolle Anwendungen machen:

• Hohe Präzision: Mit einer Toleranz von nur 5 % garantiert die ZY12 eine genaue Spannungsregelung, die für sensible elektronische Schaltungen unerlässlich ist.
• Robuste Bauweise: Die Zenerdiode ist für eine Nennleistung von 2 W ausgelegt, was sie widerstandsfähig gegen hohe Belastungen macht und eine lange Lebensdauer gewährleistet.
• Vielseitige Einsatzmöglichkeiten: Ob als Spannungsreferenz, Überspannungsschutz oder in Regelschaltungen, die ZY12 passt sich flexibel an Ihre Bedürfnisse an.
• Zuverlässigkeit: DIOTEC ist ein Name, der für Qualität steht. Sie können sich darauf verlassen, dass die ZY12 die versprochene Leistung erbringt und Ihre Schaltungen zuverlässig schützt.

Stellen Sie sich vor, Sie arbeiten an einem Projekt, das absolute Präzision erfordert. Jede kleinste Abweichung kann das Ergebnis beeinträchtigen. Mit der DIOTEC Zenerdiode ZY12 haben Sie die Kontrolle. Sie können sich darauf verlassen, dass die Spannung stabil bleibt und Ihre Schaltung optimal funktioniert. Das ist nicht nur ein Vorteil, sondern ein entscheidender Faktor für den Erfolg Ihrer Arbeit.

Technische Details, die überzeugen

Um die Leistungsfähigkeit der DIOTEC Zenerdiode ZY12 vollständig zu verstehen, ist ein Blick auf die technischen Details unerlässlich. Diese Spezifikationen sind das Fundament für die außergewöhnliche Leistung und Zuverlässigkeit dieses Bauelements:

Merkmal	Wert
Zener-Spannung (Vz)	12 V
Leistungsaufnahme (Ptot)	2 W
Toleranz	5 %
Betriebstemperaturbereich	-65 °C bis +175 °C
Gehäuseform	DO-41
Sperrstrom (Ir)	5 µA (typisch)
Zener-Impedanz (Zz)	7 Ohm

Diese technischen Daten sind nicht nur Zahlen; sie sind das Versprechen für eine stabile und zuverlässige Leistung. Die Zener-Spannung von 12 V ist ideal für viele Anwendungen, bei denen eine präzise Spannungsregelung erforderlich ist. Die hohe Leistungsaufnahme von 2 W ermöglicht den Einsatz in anspruchsvollen Schaltungen, ohne dass die Diode überhitzt oder ausfällt. Die geringe Toleranz von 5 % garantiert, dass die tatsächliche Spannung nahe am Nennwert liegt, was für eine genaue Spannungsregelung entscheidend ist.

Darüber hinaus ist der breite Betriebstemperaturbereich von -65 °C bis +175 °C ein Beweis für die Robustheit und Zuverlässigkeit der ZY12. Sie können diese Diode bedenkenlos in Umgebungen einsetzen, in denen extreme Temperaturen herrschen, ohne dass Sie sich Sorgen um ihre Leistung machen müssen.

Anwendungsbereiche, die begeistern

Die DIOTEC Zenerdiode ZY12 ist ein echtes Multitalent, wenn es um elektronische Anwendungen geht. Ihre Vielseitigkeit und Zuverlässigkeit machen sie zum idealen Bauelement für eine Vielzahl von Projekten und Schaltungen. Hier sind einige inspirierende Beispiele, wie Sie die ZY12 in Ihren Projekten einsetzen können:

• Spannungsreferenz: Die ZY12 dient als stabile Spannungsquelle in Präzisionsmessgeräten, Analog-Digital-Wandlern (ADCs) und Digital-Analog-Wandlern (DACs).
• Überspannungsschutz: Schützen Sie empfindliche elektronische Bauteile vor Schäden durch Spannungsspitzen, indem Sie die ZY12 als Überspannungsschutz in Stromversorgungen, Datenleitungen und Steuerungssystemen einsetzen.
• Regelschaltungen: Verwenden Sie die ZY12 in einfachen oder komplexen Regelschaltungen, um eine konstante Ausgangsspannung zu gewährleisten, unabhängig von Schwankungen der Eingangsspannung oder der Last.
• Klippschaltungen: Begrenzen Sie die Amplitude von Signalen in Audioverstärkern, Signalgeneratoren und anderen Anwendungen, in denen eine präzise Signalformung erforderlich ist.
• Test- und Messgeräte: Bauen Sie präzise Test- und Messgeräte, indem Sie die ZY12 als Spannungsreferenz oder zur Kalibrierung von Messwerten verwenden.
• Stromversorgungen: Die ZY12 kann zur Stabilisierung der Ausgangsspannung in einfachen Stromversorgungen oder als Teil einer komplexeren Regelschaltung eingesetzt werden.
• Batterieladegeräte: In Batterieladegeräten kann die ZY12 verwendet werden, um die maximale Ladespannung zu begrenzen und so die Batterie vor Überladung zu schützen.
• LED-Treiber: In LED-Treibern kann die ZY12 verwendet werden, um eine konstante Spannung für die LEDs bereitzustellen und so eine gleichmäßige Helligkeit und lange Lebensdauer zu gewährleisten.

Die Möglichkeiten sind nahezu unbegrenzt! Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie, wie die DIOTEC Zenerdiode ZY12 Ihre elektronischen Projekte auf ein neues Level heben kann. Stellen Sie sich vor, Sie entwickeln ein hochpräzises Messgerät, das in der Lage ist, kleinste Veränderungen zu erfassen. Oder Sie bauen einen robusten Überspannungsschutz, der Ihre wertvollen Geräte vor Beschädigungen bewahrt. Mit der ZY12 haben Sie das Werkzeug, um Ihre Ideen in die Realität umzusetzen.

Der Unterschied, der den Unterschied macht

Auf dem Markt gibt es viele Zenerdioden, aber die DIOTEC ZY12 sticht durch ihre außergewöhnliche Kombination aus Präzision, Zuverlässigkeit und Vielseitigkeit hervor. Was macht sie so besonders? Hier sind einige entscheidende Faktoren:

• Qualitätskontrolle: DIOTEC legt größten Wert auf Qualität. Jede Zenerdiode wird sorgfältig geprüft, um sicherzustellen, dass sie den hohen Standards entspricht.
• Langjährige Erfahrung: DIOTEC verfügt über eine lange Tradition in der Herstellung von elektronischen Bauelementen. Diese Erfahrung spiegelt sich in der Qualität und Zuverlässigkeit der ZY12 wider.
• Innovation: DIOTEC investiert kontinuierlich in Forschung und Entwicklung, um innovative Lösungen für die Anforderungen der modernen Elektronik zu bieten.
• Kundenzufriedenheit: DIOTEC legt großen Wert auf die Zufriedenheit seiner Kunden. Sie können sich auf einen hervorragenden Kundenservice und Support verlassen.

Wenn Sie sich für die DIOTEC Zenerdiode ZY12 entscheiden, wählen Sie nicht nur ein Bauelement, sondern eine Partnerschaft. Sie investieren in Qualität, Zuverlässigkeit und Innovation. Sie können sich darauf verlassen, dass die ZY12 Ihre Erwartungen erfüllt und Ihre Projekte erfolgreich macht. Stellen Sie sich vor, Sie arbeiten an einem Projekt, das für Sie von großer Bedeutung ist. Sie wollen sicherstellen, dass jedes Detail perfekt ist. Mit der DIOTEC Zenerdiode ZY12 haben Sie die Gewissheit, dass Sie ein Bauelement verwenden, das Ihren Ansprüchen gerecht wird.

FAQ – Häufig gestellte Fragen zur DIOTEC Zenerdiode ZY12

Was ist eine Zenerdiode und wie funktioniert sie?

Eine Zenerdiode ist eine spezielle Art von Diode, die so konstruiert ist, dass sie in Sperrrichtung bei einer bestimmten Spannung, der sogenannten Zener-Spannung, durchbricht. Im Gegensatz zu normalen Dioden, die in Sperrrichtung keinen Strom leiten, lässt die Zenerdiode bei Erreichen der Zener-Spannung einen kontrollierten Stromfluss zu. Dieser Effekt wird genutzt, um eine stabile Spannungsreferenz zu erzeugen oder Schaltungen vor Überspannungen zu schützen.

Die Funktionsweise basiert auf dem Zener-Effekt oder dem Lawineneffekt, abhängig von der Dotierung und der Zener-Spannung. Bei niedrigeren Spannungen dominiert der Zener-Effekt, bei höheren Spannungen der Lawineneffekt. In beiden Fällen führt die hohe elektrische Feldstärke in der Sperrschicht zu einer plötzlichen Zunahme des Stromflusses.

Welche Vorteile bietet die Verwendung einer Zenerdiode?

Die Verwendung einer Zenerdiode bietet eine Reihe von Vorteilen:

• Spannungsstabilisierung: Zenerdioden werden häufig verwendet, um eine stabile Ausgangsspannung in Stromversorgungen und Regelschaltungen zu gewährleisten.
• Überspannungsschutz: Sie können empfindliche elektronische Bauteile vor Schäden durch Spannungsspitzen schützen.
• Einfache Schaltungstechnik: Zenerdioden sind relativ einfach zu integrieren und erfordern nur wenige zusätzliche Bauteile.
• Kostengünstig: Zenerdioden sind in der Regel kostengünstig und in großen Stückzahlen verfügbar.

Wie wähle ich die richtige Zenerdiode für meine Anwendung aus?

Die Auswahl der richtigen Zenerdiode hängt von den spezifischen Anforderungen Ihrer Anwendung ab. Berücksichtigen Sie die folgenden Faktoren:

• Zener-Spannung (Vz): Wählen Sie eine Zenerdiode mit einer Zener-Spannung, die Ihren Anforderungen entspricht. Die Zener-Spannung sollte nahe an der gewünschten Ausgangsspannung liegen.
• Leistungsaufnahme (Ptot): Stellen Sie sicher, dass die Zenerdiode die erwartete Verlustleistung aushalten kann. Berechnen Sie die maximale Stromstärke, die durch die Diode fließen wird, und wählen Sie eine Diode mit einer ausreichenden Leistungsaufnahme.
• Toleranz: Die Toleranz gibt an, wie genau die tatsächliche Zener-Spannung am Nennwert liegt. Wählen Sie eine Diode mit einer Toleranz, die für Ihre Anwendung akzeptabel ist.
• Betriebstemperaturbereich: Stellen Sie sicher, dass die Diode in dem Temperaturbereich funktioniert, in dem Ihre Schaltung eingesetzt wird.
• Gehäuseform: Wählen Sie eine Gehäuseform, die für Ihre Anwendung geeignet ist. Die DO-41 ist eine gängige Gehäuseform für Zenerdioden.

Wie berechne ich den Vorwiderstand für eine Zenerdiode?

Der Vorwiderstand (Rs) ist entscheidend, um den Strom durch die Zenerdiode zu begrenzen und sie vor Überlastung zu schützen. Die Berechnung des Vorwiderstands erfolgt typischerweise nach folgender Formel:

Rs = (Vin – Vz) / Iz

Dabei ist:

• Vin: Die Eingangsspannung
• Vz: Die Zener-Spannung
• Iz: Der Zener-Strom

Es ist wichtig, den Zener-Strom (Iz) sorgfältig zu wählen. Er sollte hoch genug sein, um die Zenerdiode im Durchbruchbereich zu halten, aber nicht so hoch, dass die maximale Leistungsaufnahme der Diode überschritten wird. Typischerweise wählt man einen Wert zwischen dem minimalen und maximalen Zener-Strom, der im Datenblatt der Diode angegeben ist.

Beispiel:

Angenommen, Sie haben eine Eingangsspannung von 15 V, eine Zenerdiode mit einer Zener-Spannung von 12 V und Sie möchten einen Zener-Strom von 20 mA (0,02 A) einstellen. Dann wäre der Vorwiderstand:

Rs = (15 V – 12 V) / 0,02 A = 150 Ohm

Wählen Sie einen Widerstand mit einem Wert, der nahe an diesem Wert liegt und eine ausreichende Leistungsaufnahme hat. In diesem Fall wäre ein 150-Ohm-Widerstand mit einer Leistungsaufnahme von mindestens 0,1 W geeignet.

Was ist der Unterschied zwischen einer Zenerdiode und einer normalen Diode?

Der Hauptunterschied zwischen einer Zenerdiode und einer normalen Diode liegt in ihrem Verhalten in Sperrrichtung. Eine normale Diode sperrt den Stromfluss in Sperrrichtung, während eine Zenerdiode bei Erreichen der Zener-Spannung in Sperrrichtung durchbricht und einen kontrollierten Stromfluss zulässt. Dieser Durchbruch ist reversibel, solange die maximale Leistungsaufnahme der Diode nicht überschritten wird.

Zusammenfassend lässt sich sagen, dass normale Dioden hauptsächlich für Gleichrichter- und Schaltdiodenanwendungen verwendet werden, während Zenerdioden speziell für Spannungsstabilisierung und Überspannungsschutz entwickelt wurden.

Wie kann ich eine Zenerdiode testen, um sicherzustellen, dass sie funktioniert?

Sie können eine Zenerdiode mit einem Multimeter testen, um sicherzustellen, dass sie ordnungsgemäß funktioniert:

1. Diodenmodus: Stellen Sie Ihr Multimeter auf den Diodenmodus ein.
2. Durchlassrichtung: Verbinden Sie die rote Messleitung (Anode) mit dem Anodenanschluss der Diode und die schwarze Messleitung (Kathode) mit dem Kathodenanschluss. Das Multimeter sollte eine Durchlassspannung von etwa 0,6 bis 0,7 V anzeigen.
3. Sperrrichtung: Vertauschen Sie die Messleitungen. Das Multimeter sollte „OL“ (Overload) oder einen sehr hohen Widerstand anzeigen, was darauf hindeutet, dass die Diode in Sperrrichtung sperrt.
4. Zener-Spannung testen (erfordert eine Stromversorgung): Um die Zener-Spannung zu testen, benötigen Sie eine einstellbare Stromversorgung und einen Vorwiderstand. Schließen Sie die Zenerdiode in Sperrrichtung an die Stromversorgung an und verwenden Sie den Vorwiderstand, um den Strom zu begrenzen. Erhöhen Sie die Spannung der Stromversorgung langsam, bis die Zenerdiode zu leiten beginnt. Messen Sie die Spannung über der Zenerdiode. Diese Spannung sollte nahe an der Nenn-Zener-Spannung liegen.

Wenn die Diode in Durchlassrichtung keinen Durchgang zeigt oder in Sperrrichtung einen Durchgang hat, ist sie wahrscheinlich defekt.

Welche Sicherheitsvorkehrungen sollte ich beim Arbeiten mit Zenerdioden beachten?

Beim Arbeiten mit Zenerdioden sollten Sie die folgenden Sicherheitsvorkehrungen beachten:

• Überschreiten Sie niemals die maximale Leistungsaufnahme der Diode. Dies kann zu einer Beschädigung oder Zerstörung der Diode führen.
• Verwenden Sie immer einen Vorwiderstand, um den Strom durch die Diode zu begrenzen.
• Achten Sie auf die richtige Polarität. Eine falsche Polarität kann die Diode beschädigen.
• Tragen Sie eine Schutzbrille, um Ihre Augen vor möglichen Gefahren zu schützen.
• Seien Sie vorsichtig beim Arbeiten mit Stromversorgungen. Stellen Sie sicher, dass Sie die richtige Spannung und Stromstärke einstellen, um Schäden an der Diode oder anderen Bauteilen zu vermeiden.

Wo kann ich die DIOTEC Zenerdiode ZY12 kaufen?

Die DIOTEC Zenerdiode ZY12 ist in unserem Elektronik & Technik Online Shop erhältlich. Besuchen Sie unsere Website und bestellen Sie noch heute!

Gibt es Alternativen zur DIOTEC Zenerdiode ZY12?

Ja, es gibt verschiedene Alternativen zur DIOTEC Zenerdiode ZY12, abhängig von Ihren spezifischen Anforderungen. Einige gängige Alternativen sind:

• Andere Zenerdioden mit ähnlichen Spezifikationen: Es gibt viele andere Hersteller, die Zenerdioden mit einer Zener-Spannung von 12 V und einer Leistungsaufnahme von 2 W anbieten.
• Spannungsregler-ICs: Für komplexere Spannungsregulierungsanwendungen können Spannungsregler-ICs eine bessere Wahl sein. Diese ICs bieten oft eine höhere Genauigkeit und Effizienz als Zenerdioden.
• TVS-Dioden (Transient Voltage Suppression): Für Überspannungsschutzanwendungen können TVS-Dioden eine bessere Wahl sein. TVS-Dioden sind speziell für den Schutz vor transienten Spannungsspitzen ausgelegt und können höhere Ströme aushalten als Zenerdioden.

Die Wahl der besten Alternative hängt von den spezifischen Anforderungen Ihrer Anwendung ab. Berücksichtigen Sie Faktoren wie Genauigkeit, Effizienz, Kosten und verfügbaren Platz.

Marke	Diotec
