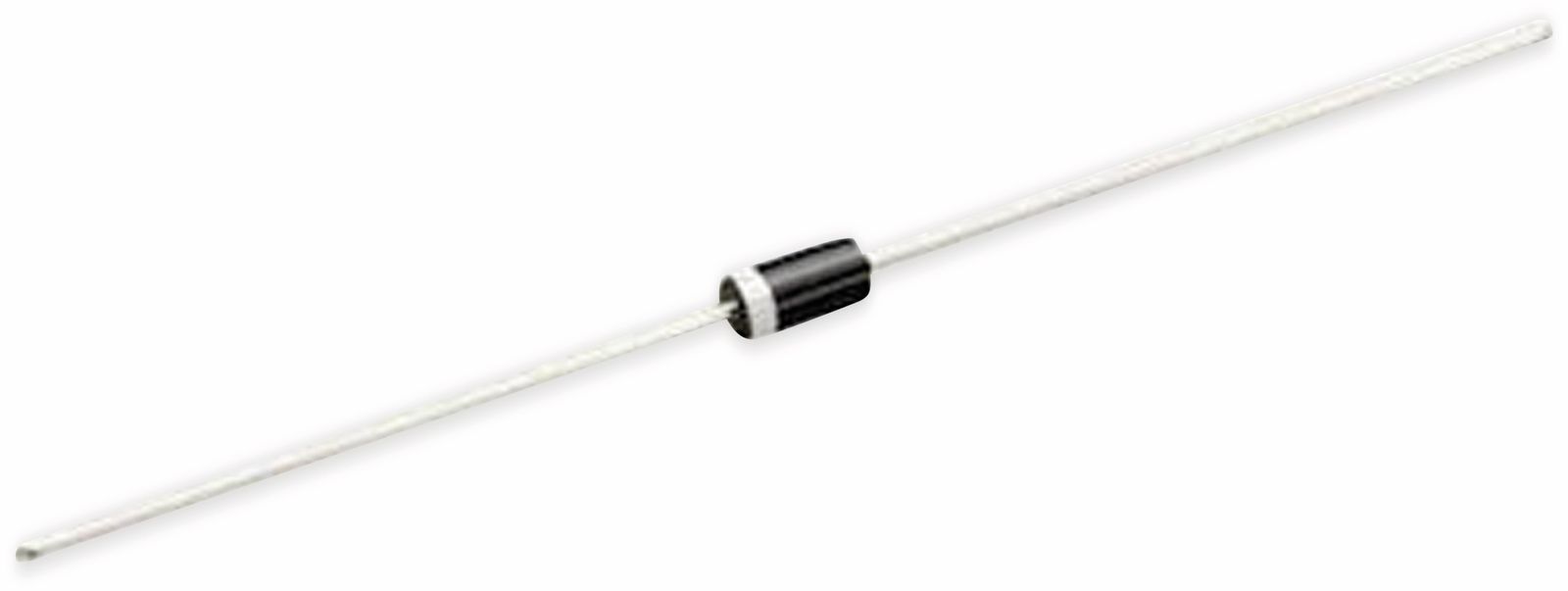

Entdecken Sie die faszinierende Welt der Elektronik mit der DIOTEC Zenerdiode ZY18 – Ihrem zuverlässigen Partner für präzise Spannungsregelung und Schutz in anspruchsvollen Anwendungen. Diese hochwertige Zenerdiode vereint Leistung, Präzision und Robustheit in einem kompakten Bauteil und eröffnet Ihnen grenzenlose Möglichkeiten bei der Entwicklung innovativer elektronischer Schaltungen. Tauchen Sie ein in die Details und lassen Sie sich von den herausragenden Eigenschaften der DIOTEC Zenerdiode ZY18 begeistern!
Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Die DIOTEC Zenerdiode ZY18 wurde entwickelt, um höchste Ansprüche an Genauigkeit und Zuverlässigkeit zu erfüllen. Mit einer Nennleistung von 2 W und einer Toleranz von nur 5 % bietet sie eine außergewöhnlich stabile Spannungsregelung, die Ihre elektronischen Schaltungen vor Überspannungen schützt und eine konstante Leistung gewährleistet. Egal, ob Sie eine präzise Referenzspannung benötigen, empfindliche Bauteile schützen oder eine stabile Stromversorgung realisieren möchten – die ZY18 ist die ideale Lösung.
Ihre Robustheit und Langlebigkeit machen die DIOTEC Zenerdiode ZY18 zu einem unverzichtbaren Bestandteil in einer Vielzahl von Anwendungen. Von der industriellen Automatisierung über die Medizintechnik bis hin zur Unterhaltungselektronik – diese Zenerdiode bewährt sich in den unterschiedlichsten Umgebungen und trägt dazu bei, die Leistungsfähigkeit und Zuverlässigkeit Ihrer Produkte zu steigern.
Technische Details, die überzeugen
Um Ihnen einen umfassenden Überblick über die technischen Eigenschaften der DIOTEC Zenerdiode ZY18 zu geben, haben wir die wichtigsten Spezifikationen in der folgenden Tabelle zusammengefasst:
| Eigenschaft | Wert |
|---|---|
| Zener-Spannung (VZ) | 18 V |
| Leistungsaufnahme (Ptot) | 2 W |
| Toleranz | 5 % |
| Betriebstemperaturbereich | -65 °C bis +175 °C |
| Gehäuseform | DO-41 |
| Vorwärtsspannung (VF) bei IF = 200 mA | Max. 1.2 V |
Diese detaillierten Spezifikationen ermöglichen es Ihnen, die DIOTEC Zenerdiode ZY18 optimal in Ihre Schaltungsdesigns zu integrieren und ihre Leistungsfähigkeit voll auszuschöpfen. Die hohe Betriebstemperaturbeständigkeit und die robuste Bauweise gewährleisten einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.
Vielseitige Anwendungen für Ihre Kreativität
Die DIOTEC Zenerdiode ZY18 ist ein äußerst vielseitiges Bauteil, das in einer breiten Palette von Anwendungen eingesetzt werden kann. Hier sind einige Beispiele, wie Sie diese Zenerdiode in Ihren Projekten nutzen können:
- Spannungsregelung: Die ZY18 eignet sich hervorragend zur Stabilisierung von Spannungen in Stromversorgungen und elektronischen Schaltungen. Sie sorgt für eine konstante Ausgangsspannung, selbst wenn die Eingangsspannung oder die Last variieren.
- Überspannungsschutz: Schützen Sie empfindliche Bauteile vor schädlichen Überspannungen, indem Sie die ZY18 als Überspannungsschutzdiode einsetzen. Sie leitet überschüssige Spannung ab und verhindert so Schäden an Ihren Schaltungen.
- Referenzspannung: Nutzen Sie die ZY18 als präzise Referenzspannungsquelle für Messgeräte, Regler und andere Anwendungen, die eine stabile und genaue Spannung benötigen.
- Clipping-Schaltungen: Begrenzen Sie die Amplitude von Signalen, indem Sie die ZY18 in Clipping-Schaltungen einsetzen. Dies ist besonders nützlich, um Audio- oder Videosignale vor Übersteuerung zu schützen.
- Mess- und Regeltechnik: Die ZY18 findet Anwendung in Messgeräten und Regelkreisen, wo eine präzise und zuverlässige Spannungsregelung erforderlich ist, um genaue Messwerte zu erhalten und Prozesse zu steuern.
Die Vielseitigkeit der DIOTEC Zenerdiode ZY18 eröffnet Ihnen unzählige Möglichkeiten, Ihre Elektronikprojekte zu optimieren und innovative Lösungen zu entwickeln. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie die unendlichen Einsatzmöglichkeiten dieses außergewöhnlichen Bauteils!
Die Vorteile der DIOTEC Zenerdiode ZY18 auf einen Blick
Um Ihnen die Entscheidung für die DIOTEC Zenerdiode ZY18 zu erleichtern, haben wir die wichtigsten Vorteile noch einmal übersichtlich zusammengefasst:
- Hohe Präzision: Dank der geringen Toleranz von nur 5 % bietet die ZY18 eine außergewöhnlich genaue Spannungsregelung.
- Hohe Leistung: Mit einer Nennleistung von 2 W ist die ZY18 in der Lage, auch anspruchsvolle Anwendungen zu bewältigen.
- Robuste Bauweise: Die ZY18 ist für den Einsatz in rauen Umgebungen konzipiert und hält auch extremen Temperaturen stand.
- Vielseitige Einsatzmöglichkeiten: Ob Spannungsregelung, Überspannungsschutz oder Referenzspannung – die ZY18 ist ein echter Allrounder.
- Lange Lebensdauer: Die hochwertige Verarbeitung und die sorgfältige Materialauswahl gewährleisten eine lange Lebensdauer und einen zuverlässigen Betrieb.
- Einfache Integration: Dank der gängigen DO-41 Gehäuseform lässt sich die ZY18 problemlos in bestehende Schaltungen integrieren.
Mit der DIOTEC Zenerdiode ZY18 investieren Sie in ein Qualitätsprodukt, das Ihre Elektronikprojekte auf ein neues Level hebt. Profitieren Sie von der Präzision, Zuverlässigkeit und Vielseitigkeit dieses außergewöhnlichen Bauteils und realisieren Sie Ihre Visionen!
Qualität, auf die Sie sich verlassen können
DIOTEC steht für Qualität und Innovation im Bereich der elektronischen Bauelemente. Die Zenerdiode ZY18 wird unter strengen Qualitätskontrollen gefertigt und erfüllt höchste internationale Standards. So können Sie sich darauf verlassen, dass Sie ein Produkt erhalten, das Ihren Anforderungen in jeder Hinsicht gerecht wird.
Wir sind stolz darauf, Ihnen die DIOTEC Zenerdiode ZY18 in unserem Online-Shop anbieten zu können. Überzeugen Sie sich selbst von der Leistungsfähigkeit und Zuverlässigkeit dieses außergewöhnlichen Bauteils und bestellen Sie noch heute!
So integrieren Sie die Zenerdiode optimal in Ihre Schaltung
Die Integration der DIOTEC Zenerdiode ZY18 in Ihre Schaltung ist denkbar einfach. Hier sind einige Tipps und Hinweise, die Ihnen dabei helfen:
- Polarität beachten: Zenerdioden sind polaritätsempfindlich. Achten Sie darauf, die Anode (meist durch einen Ring gekennzeichnet) und die Kathode korrekt anzuschließen. Eine falsche Polarität kann die Diode beschädigen.
- Vorwiderstand verwenden: Um den Strom durch die Zenerdiode zu begrenzen und eine Überlastung zu vermeiden, ist es wichtig, einen Vorwiderstand in Reihe zu schalten. Der Wert des Vorwiderstands hängt von der Eingangsspannung, der Zener-Spannung und dem gewünschten Strom ab.
- Ausreichende Kühlung sicherstellen: Bei höheren Leistungen kann die Zenerdiode Wärme entwickeln. Stellen Sie sicher, dass eine ausreichende Kühlung vorhanden ist, um eine Überhitzung zu vermeiden.
- Datenblatt beachten: Lesen Sie vor der Inbetriebnahme das Datenblatt der Zenerdiode sorgfältig durch, um alle technischen Spezifikationen und Anwendungshinweise zu berücksichtigen.
Mit diesen einfachen Tipps können Sie die DIOTEC Zenerdiode ZY18 optimal in Ihre Schaltung integrieren und ihre Leistungsfähigkeit voll ausschöpfen.
Beispielschaltung zur Spannungsstabilisierung
Hier ist ein einfaches Beispiel, wie Sie die DIOTEC Zenerdiode ZY18 zur Spannungsstabilisierung einsetzen können:
- Wählen Sie einen geeigneten Vorwiderstand (R1), um den Strom durch die Zenerdiode zu begrenzen. Berechnen Sie den Wert des Widerstands mit folgender Formel: R1 = (Vin – Vz) / Iz, wobei Vin die Eingangsspannung, Vz die Zener-Spannung und Iz der gewünschte Zener-Strom ist.
- Schalten Sie den Vorwiderstand (R1) in Reihe mit der Zenerdiode (ZY18).
- Verbinden Sie die Anode der Zenerdiode mit Masse (GND).
- Nehmen Sie die stabilisierte Ausgangsspannung (Vout) an der Kathode der Zenerdiode ab.
Diese einfache Schaltung sorgt für eine stabile Ausgangsspannung von 18 V, solange die Eingangsspannung höher als 18 V ist und der Strom durch die Zenerdiode innerhalb der spezifizierten Grenzen liegt.
Entdecken Sie die Zukunft der Elektronik mit DIOTEC
Die DIOTEC Zenerdiode ZY18 ist mehr als nur ein elektronisches Bauteil – sie ist ein Schlüssel zu innovativen Lösungen und grenzenloser Kreativität. Lassen Sie sich von den Möglichkeiten inspirieren und gestalten Sie die Zukunft der Elektronik mit uns!
Bestellen Sie jetzt die DIOTEC Zenerdiode ZY18 in unserem Online-Shop und profitieren Sie von unserer schnellen Lieferung, unserem kompetenten Kundenservice und unserer unschlagbaren Preis-Leistungs-Garantie. Wir freuen uns darauf, Sie bei Ihren Elektronikprojekten zu unterstützen!
FAQ – Häufig gestellte Fragen zur DIOTEC Zenerdiode ZY18
Was ist eine Zenerdiode und wie funktioniert sie?
Eine Zenerdiode ist eine spezielle Art von Diode, die so konstruiert ist, dass sie in Sperrrichtung bei einer bestimmten Spannung, der Zener-Spannung, leitend wird. Im Gegensatz zu normalen Dioden, die in Sperrrichtung sperren, kann eine Zenerdiode in Sperrrichtung betrieben werden, ohne dabei Schaden zu nehmen, solange der Strom durch die Diode innerhalb der spezifizierten Grenzen bleibt. Diese Eigenschaft macht Zenerdioden ideal für Spannungsregelung und Überspannungsschutz.
Wofür kann ich die DIOTEC Zenerdiode ZY18 verwenden?
Die DIOTEC Zenerdiode ZY18 eignet sich hervorragend für eine Vielzahl von Anwendungen, darunter:
- Spannungsregelung in Stromversorgungen und elektronischen Schaltungen
- Überspannungsschutz für empfindliche Bauteile
- Erzeugung einer präzisen Referenzspannung
- Clipping-Schaltungen zur Begrenzung der Amplitude von Signalen
- Anwendungen in der Mess- und Regeltechnik
Wie wähle ich den richtigen Vorwiderstand für die Zenerdiode aus?
Die Auswahl des richtigen Vorwiderstands ist entscheidend für den sicheren und effizienten Betrieb der Zenerdiode. Der Wert des Vorwiderstands hängt von der Eingangsspannung, der Zener-Spannung und dem gewünschten Zener-Strom ab. Verwenden Sie die folgende Formel, um den Wert des Widerstands zu berechnen: R = (Vin – Vz) / Iz, wobei Vin die Eingangsspannung, Vz die Zener-Spannung und Iz der gewünschte Zener-Strom ist. Achten Sie darauf, dass der gewählte Widerstand die erwartete Verlustleistung aushalten kann.
Was passiert, wenn ich die Zenerdiode falsch herum anschließe?
Wenn Sie die Zenerdiode falsch herum anschließen (d.h. die Kathode an die positive Spannung und die Anode an die negative Spannung), verhält sie sich wie eine normale Diode und leitet Strom in Vorwärtsrichtung. Dies kann jedoch dazu führen, dass die Zenerdiode überhitzt und beschädigt wird, insbesondere wenn der Strom zu hoch ist. Achten Sie daher immer auf die korrekte Polarität.
Wie kann ich sicherstellen, dass die Zenerdiode nicht überhitzt?
Um eine Überhitzung der Zenerdiode zu vermeiden, sollten Sie folgende Maßnahmen ergreifen:
- Wählen Sie einen geeigneten Vorwiderstand, um den Strom durch die Diode zu begrenzen.
- Achten Sie darauf, dass die Verlustleistung der Diode innerhalb der spezifizierten Grenzen liegt.
- Sorgen Sie für eine ausreichende Kühlung, z.B. durch Verwendung eines Kühlkörpers oder durch eine gute Belüftung der Schaltung.
Kann ich mehrere Zenerdioden in Reihe schalten, um eine höhere Zener-Spannung zu erhalten?
Ja, Sie können mehrere Zenerdioden in Reihe schalten, um eine höhere Zener-Spannung zu erhalten. Die Gesamt-Zener-Spannung entspricht der Summe der Zener-Spannungen der einzelnen Dioden. Beachten Sie jedoch, dass die Toleranzen der einzelnen Dioden sich addieren und die Genauigkeit der resultierenden Zener-Spannung beeinflussen können.
Was bedeutet die Toleranz von 5 % bei der DIOTEC Zenerdiode ZY18?
Die Toleranz von 5 % gibt an, wie stark die tatsächliche Zener-Spannung der Diode von der Nennspannung von 18 V abweichen kann. Im Fall der ZY18 bedeutet dies, dass die tatsächliche Zener-Spannung zwischen 17,1 V und 18,9 V liegen kann (18 V ± 5 %).
Wo finde ich das Datenblatt für die DIOTEC Zenerdiode ZY18?
Das Datenblatt für die DIOTEC Zenerdiode ZY18 finden Sie auf der Herstellerseite DIOTEC oder auf der Produktseite in unserem Online-Shop. Das Datenblatt enthält detaillierte Informationen zu den technischen Spezifikationen, den elektrischen Eigenschaften und den Anwendungshinweisen der Diode.
Was ist der Unterschied zwischen einer Zenerdiode und einer normalen Diode?
Der Hauptunterschied zwischen einer Zenerdiode und einer normalen Diode liegt in ihrem Verhalten in Sperrrichtung. Eine normale Diode sperrt in Sperrrichtung und lässt keinen Strom fließen, solange die Sperrspannung nicht die Durchbruchspannung überschreitet. Eine Zenerdiode hingegen ist so konstruiert, dass sie in Sperrrichtung bei einer bestimmten Spannung, der Zener-Spannung, leitend wird. Diese Eigenschaft macht Zenerdioden ideal für Spannungsregelung und Überspannungsschutz, während normale Dioden hauptsächlich für Gleichrichter- und Schaltanwendungen eingesetzt werden.
