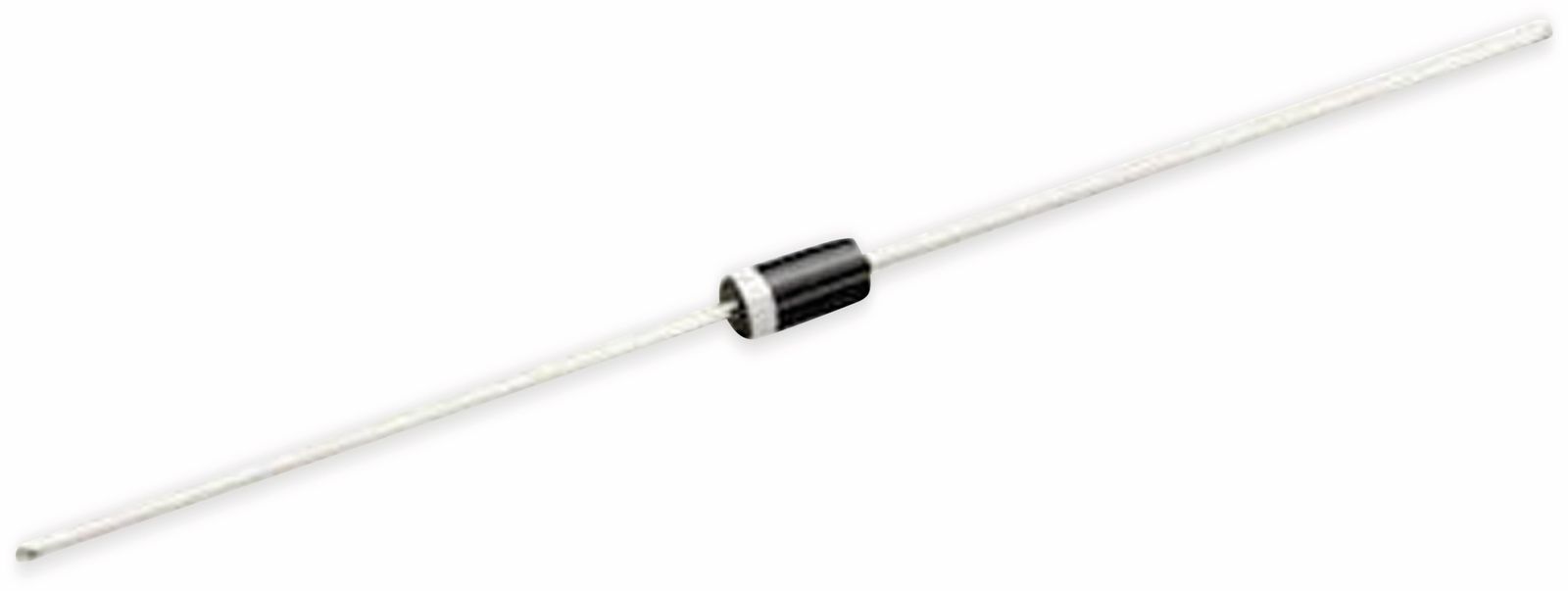

Entdecken Sie die Präzision und Zuverlässigkeit der DIOTEC Zenerdiode ZY33 – Ihr Schlüssel zu stabiler Spannung und herausragender Leistung in Ihren elektronischen Projekten. Diese hochwertige Diode ist nicht nur ein Bauteil, sondern ein Garant für die Sicherheit und Effizienz Ihrer Schaltungen. Lassen Sie sich von der Vielseitigkeit und den Möglichkeiten inspirieren, die Ihnen die ZY33 bietet, und erleben Sie, wie sie Ihre kreativen Ideen zum Leben erweckt.
Warum die DIOTEC Zenerdiode ZY33 die perfekte Wahl für Ihre Projekte ist
In der Welt der Elektronik ist die Stabilität der Spannung ein entscheidender Faktor für den Erfolg eines jeden Projekts. Die DIOTEC Zenerdiode ZY33 wurde entwickelt, um genau diese Stabilität zu gewährleisten. Mit einer Leistung von 2 W und einer Toleranz von nur 5 % bietet diese Zenerdiode eine außergewöhnliche Präzision, die Ihre Schaltungen vor unerwünschten Spannungsschwankungen schützt. Stellen Sie sich vor, Sie bauen ein sensibles Messgerät oder ein präzises Steuerungssystem. Hier ist eine zuverlässige Spannungsreferenz unerlässlich. Die ZY33 ist genau das – ein Fels in der Brandung, der Ihnen das Vertrauen gibt, dass Ihre Schaltungen stets optimal funktionieren.
Doch die ZY33 ist mehr als nur ein stabiles Bauteil. Sie ist ein vielseitiges Werkzeug, das Ihnen unzählige Möglichkeiten eröffnet. Ob Sie eine einfache Spannungsregelung realisieren oder komplexe Schutzschaltungen entwerfen möchten, die ZY33 passt sich Ihren Bedürfnissen an. Ihre kompakte Bauform ermöglicht eine einfache Integration in Ihre bestehenden Designs, ohne wertvollen Platz zu beanspruchen. Die robuste Konstruktion sorgt dafür, dass sie auch unter anspruchsvollen Bedingungen zuverlässig arbeitet. Kurz gesagt, die DIOTEC Zenerdiode ZY33 ist die ideale Wahl für alle, die Wert auf Qualität, Präzision und Flexibilität legen.
Die technischen Details, die den Unterschied machen
Bevor wir tiefer in die Anwendungsbereiche eintauchen, werfen wir einen Blick auf die technischen Details, die die ZY33 so besonders machen:
- Zener-Spannung: 33 V
- Leistung: 2 W
- Toleranz: 5 %
- Bauform: DO-41
- Sperrschichtkapazität: Gering, für schnelle Schaltzeiten
- Temperaturbereich: Breit, für zuverlässigen Betrieb unter verschiedenen Bedingungen
Diese Spezifikationen sind nicht nur Zahlen, sondern das Ergebnis jahrelanger Erfahrung und sorgfältiger Entwicklung. Die niedrige Toleranz von 5 % bedeutet, dass die tatsächliche Zener-Spannung nur minimal vom Nennwert abweicht. Dies ist entscheidend für Anwendungen, bei denen es auf höchste Genauigkeit ankommt. Die Leistung von 2 W ermöglicht den Einsatz in anspruchsvolleren Schaltungen, ohne dass die Diode überlastet wird. Die DO-41 Bauform ist weit verbreitet und einfach zu handhaben, was die Integration in Ihre Projekte erleichtert.
Anwendungsbereiche der ZY33: Grenzenlose Möglichkeiten für Ihre Projekte
Die DIOTEC Zenerdiode ZY33 ist ein wahrer Alleskönner, wenn es um die Spannungsregelung und den Schutz Ihrer elektronischen Schaltungen geht. Ihre Vielseitigkeit macht sie zu einem unverzichtbaren Bauteil für eine Vielzahl von Anwendungen. Lassen Sie uns einige der häufigsten und inspirierendsten Einsatzgebiete genauer betrachten:
Spannungsregelung: Die Basis für stabile Schaltungen
Die Spannungsregelung ist vielleicht die bekannteste Anwendung von Zenerdioden. In einfachen Regelschaltungen sorgt die ZY33 dafür, dass die Spannung auch bei schwankender Eingangsspannung oder variierender Last konstant bleibt. Stellen Sie sich vor, Sie betreiben ein empfindliches Gerät, das nur mit einer bestimmten Spannung betrieben werden darf. Eine Zenerdiode schützt es vor Schäden durch Überspannung und sorgt für einen zuverlässigen Betrieb. Die ZY33 eignet sich besonders gut für Anwendungen, bei denen eine präzise und stabile Spannung erforderlich ist, wie zum Beispiel in Messgeräten, Labornetzteilen und Referenzspannungsquellen.
Der Aufbau einer einfachen Zenerdioden-Regelschaltung ist denkbar einfach. Die Diode wird in Sperrrichtung parallel zur Last geschaltet, während ein Vorwiderstand den Strom begrenzt. Sobald die Spannung über den Zener-Wert steigt, beginnt die Diode zu leiten und hält die Spannung an der Last konstant. Diese Schaltung ist nicht nur einfach, sondern auch äußerst effizient und zuverlässig. Mit der ZY33 können Sie sicher sein, dass Ihre Schaltungen stets mit der optimalen Spannung betrieben werden.
Überspannungsschutz: Sicherheit für Ihre wertvollen Geräte
Überspannungen können verheerende Schäden an elektronischen Geräten verursachen. Ob durch Blitzeinschläge, Netzstörungen oder statische Entladungen – die Folgen können teuer sein. Die DIOTEC Zenerdiode ZY33 bietet einen effektiven Schutz vor diesen Gefahren. In einer Überspannungsschutzschaltung wird die ZY33 so platziert, dass sie bei einer Überspannung schnell leitend wird und den überschüssigen Strom ableitet. Dies verhindert, dass die empfindlichen Bauteile in Ihrer Schaltung beschädigt werden. Denken Sie an teure Computer, medizinische Geräte oder industrielle Steuerungssysteme. Hier ist ein zuverlässiger Überspannungsschutz unerlässlich. Die ZY33 schützt Ihre Investitionen und sorgt für einen störungsfreien Betrieb.
Die ZY33 kann auch in Kombination mit anderen Schutzbauteilen wie Varistoren oder Gasentladungsröhren eingesetzt werden, um einen noch umfassenderen Schutz zu gewährleisten. Durch die Kombination verschiedener Technologien können Sie Ihre Schaltungen vor den unterschiedlichsten Arten von Überspannungen schützen. Die ZY33 ist ein wichtiger Baustein in diesem Schutzkonzept und trägt dazu bei, die Lebensdauer Ihrer Geräte erheblich zu verlängern.
Signalbegrenzung: Präzision in der Signalverarbeitung
In vielen elektronischen Schaltungen ist es erforderlich, die Amplitude von Signalen zu begrenzen. Dies kann notwendig sein, um nachfolgende Verstärkerstufen vor Übersteuerung zu schützen oder um unerwünschte Signalspitzen zu eliminieren. Die DIOTEC Zenerdiode ZY33 eignet sich hervorragend für diese Aufgabe. Durch die gezielte Ausnutzung der Zener-Eigenschaft kann die Amplitude eines Signals präzise begrenzt werden, ohne die Signalform wesentlich zu verändern. Stellen Sie sich vor, Sie arbeiten an einem Audiosystem, bei dem Sie verhindern möchten, dass zu laute Signale die Lautsprecher beschädigen. Oder Sie entwickeln ein Messgerät, bei dem Sie sicherstellen müssen, dass die Messwerte innerhalb eines bestimmten Bereichs liegen. Hier ist eine präzise Signalbegrenzung unerlässlich. Die ZY33 bietet Ihnen die Möglichkeit, Ihre Signale optimal zu gestalten und Ihre Schaltungen zu schützen.
Eine einfache Schaltung zur Signalbegrenzung besteht aus zwei Zenerdioden, die antiparallel zueinander geschaltet sind. Wenn die Eingangsspannung einen bestimmten Wert überschreitet, beginnt eine der beiden Dioden zu leiten und begrenzt die Spannung auf den Zener-Wert. Diese Schaltung ist nicht nur einfach, sondern auch äußerst effektiv und zuverlässig. Mit der ZY33 können Sie sicher sein, dass Ihre Signale stets innerhalb der gewünschten Grenzen bleiben.
Referenzspannungsquellen: Die Basis für präzise Messungen
Referenzspannungsquellen sind das Herzstück vieler Messgeräte und präziser elektronischer Schaltungen. Sie liefern eine stabile und genaue Spannung, die als Referenz für andere Messungen dient. Die DIOTEC Zenerdiode ZY33 ist eine ausgezeichnete Wahl für den Aufbau von Referenzspannungsquellen. Ihre geringe Toleranz und ihre hohe Stabilität gewährleisten, dass die erzeugte Referenzspannung stets genau und zuverlässig ist. Denken Sie an Kalibrierungsgeräte, Präzisionsmessgeräte oder Steuerungssysteme. Hier ist eine zuverlässige Referenzspannung unerlässlich. Die ZY33 bietet Ihnen die Möglichkeit, Messungen mit höchster Genauigkeit durchzuführen und Ihre Schaltungen optimal zu kalibrieren.
Um eine Referenzspannungsquelle mit der ZY33 aufzubauen, wird die Diode in einer Konstantstromquelle betrieben. Diese Konstantstromquelle sorgt dafür, dass der Strom durch die Diode konstant bleibt, unabhängig von Schwankungen der Eingangsspannung oder der Temperatur. Dadurch wird die Zener-Spannung stabilisiert und eine präzise Referenzspannung erzeugt. Die ZY33 ist ein unverzichtbarer Baustein für alle, die Wert auf höchste Messgenauigkeit legen.
Weitere kreative Anwendungen
Die hier genannten Anwendungsbereiche sind nur eine kleine Auswahl der unzähligen Möglichkeiten, die Ihnen die DIOTEC Zenerdiode ZY33 bietet. Ihrer Kreativität sind keine Grenzen gesetzt. Ob Sie eine spezielle Schutzschaltung für Ihre individuellen Bedürfnisse entwerfen oder eine innovative Spannungsregelung realisieren möchten – die ZY33 ist Ihr zuverlässiger Partner. Lassen Sie sich von den Möglichkeiten inspirieren und entdecken Sie neue Wege, wie Sie die ZY33 in Ihren Projekten einsetzen können.
Vielleicht entwickeln Sie ein intelligentes Beleuchtungssystem, das sich automatisch an die Umgebungshelligkeit anpasst. Oder Sie bauen ein energieeffizientes Netzteil für Ihre elektronischen Geräte. Mit der ZY33 können Sie Ihre Ideen in die Realität umsetzen und innovative Lösungen schaffen, die Ihr Leben bereichern. Die ZY33 ist mehr als nur ein Bauteil – sie ist ein Werkzeug für Ihre Kreativität.
So wählen Sie die richtige Zenerdiode für Ihr Projekt aus
Die DIOTEC Zenerdiode ZY33 ist eine ausgezeichnete Wahl für viele Anwendungen, aber es ist wichtig, die richtige Diode für Ihre spezifischen Bedürfnisse auszuwählen. Hier sind einige wichtige Faktoren, die Sie bei der Auswahl einer Zenerdiode berücksichtigen sollten:
Zener-Spannung: Die Basis Ihrer Entscheidung
Die Zener-Spannung ist der wichtigste Parameter bei der Auswahl einer Zenerdiode. Sie gibt die Spannung an, bei der die Diode in Sperrrichtung zu leiten beginnt. Wählen Sie eine Zener-Spannung, die Ihren Anforderungen entspricht. Wenn Sie beispielsweise eine 5-V-Spannungsregelung benötigen, wählen Sie eine Zenerdiode mit einer Zener-Spannung von etwa 5 V. Es ist wichtig zu beachten, dass die tatsächliche Zener-Spannung aufgrund der Toleranz der Diode leicht vom Nennwert abweichen kann.
Berücksichtigen Sie bei der Auswahl der Zener-Spannung auch die Spannungsschwankungen in Ihrer Schaltung. Wählen Sie eine Diode, die auch bei maximaler Eingangsspannung noch zuverlässig arbeitet. Es ist besser, eine etwas höhere Zener-Spannung zu wählen, um sicherzustellen, dass die Diode nicht zu früh zu leiten beginnt.
Leistung: Schutz vor Überlastung
Die Leistung einer Zenerdiode gibt an, wie viel Leistung die Diode maximal verarbeiten kann, ohne beschädigt zu werden. Die Leistung wird in Watt (W) angegeben. Es ist wichtig, eine Diode mit ausreichender Leistung zu wählen, um sicherzustellen, dass sie nicht überlastet wird. Berechnen Sie die maximale Leistung, die die Diode in Ihrer Schaltung verarbeiten muss, und wählen Sie eine Diode mit einer höheren Leistung. Die ZY33 mit 2 W bietet eine gute Balance zwischen Leistung und Baugröße und eignet sich für viele Anwendungen.
Beachten Sie, dass die Leistung einer Zenerdiode von der Temperatur abhängt. Bei höheren Temperaturen sinkt die maximale Leistung, die die Diode verarbeiten kann. Stellen Sie sicher, dass die Diode ausreichend gekühlt wird, um eine Überhitzung zu vermeiden. In einigen Fällen kann es erforderlich sein, einen Kühlkörper zu verwenden, um die Diode zu kühlen.
Toleranz: Präzision ist entscheidend
Die Toleranz einer Zenerdiode gibt an, wie genau die tatsächliche Zener-Spannung mit dem Nennwert übereinstimmt. Die Toleranz wird in Prozent (%) angegeben. Eine geringere Toleranz bedeutet eine höhere Genauigkeit. Für Anwendungen, bei denen es auf höchste Präzision ankommt, sollten Sie eine Zenerdiode mit einer geringen Toleranz wählen. Die ZY33 mit einer Toleranz von 5 % bietet eine gute Balance zwischen Genauigkeit und Kosten und eignet sich für viele Anwendungen.
Beachten Sie, dass die Toleranz einer Zenerdiode auch von der Temperatur abhängen kann. Bei höheren Temperaturen kann sich die Toleranz verschlechtern. Stellen Sie sicher, dass die Diode in einem stabilen Temperaturbereich betrieben wird, um eine hohe Genauigkeit zu gewährleisten.
Bauform: Einfache Integration
Die Bauform einer Zenerdiode gibt an, wie die Diode physikalisch aufgebaut ist. Es gibt verschiedene Bauformen, wie zum Beispiel DO-41, DO-35, SMD und andere. Wählen Sie eine Bauform, die Ihren Anforderungen entspricht und die sich einfach in Ihre Schaltung integrieren lässt. Die ZY33 ist in der weit verbreiteten DO-41 Bauform erhältlich, die einfach zu handhaben und zu löten ist.
Berücksichtigen Sie bei der Auswahl der Bauform auch den verfügbaren Platz in Ihrer Schaltung. SMD-Bauteile sind kleiner als bedrahtete Bauteile und eignen sich für Anwendungen, bei denen wenig Platz zur Verfügung steht. Bedrahtete Bauteile sind einfacher zu handhaben und zu löten, eignen sich aber weniger für Anwendungen, bei denen wenig Platz zur Verfügung steht.
Weitere Faktoren
Neben den genannten Faktoren gibt es noch weitere Aspekte, die Sie bei der Auswahl einer Zenerdiode berücksichtigen sollten:
- Sperrschichtkapazität: Eine geringe Sperrschichtkapazität ist wichtig für Anwendungen, bei denen es auf schnelle Schaltzeiten ankommt.
- Temperaturkoeffizient: Ein niedriger Temperaturkoeffizient bedeutet, dass die Zener-Spannung weniger stark von der Temperatur abhängt.
- Hersteller: Wählen Sie einen renommierten Hersteller, um sicherzustellen, dass Sie eine hochwertige und zuverlässige Diode erhalten.
Indem Sie diese Faktoren berücksichtigen, können Sie sicherstellen, dass Sie die richtige Zenerdiode für Ihr Projekt auswählen. Die DIOTEC Zenerdiode ZY33 ist eine ausgezeichnete Wahl für viele Anwendungen und bietet eine gute Balance zwischen Leistung, Genauigkeit und Kosten.
Sicherheitshinweise im Umgang mit Zenerdioden
Obwohl Zenerdioden relativ einfache Bauteile sind, ist es wichtig, einige grundlegende Sicherheitsvorkehrungen zu beachten, um Unfälle und Schäden zu vermeiden:
- Verpolung vermeiden: Zenerdioden werden in der Regel in Sperrrichtung betrieben, aber es ist wichtig, die richtige Polarität zu beachten. Eine Verpolung kann die Diode beschädigen.
- Überlastung vermeiden: Überlasten Sie die Diode nicht mit zu viel Leistung. Dies kann die Diode beschädigen oder zerstören.
- Hitzeentwicklung beachten: Zenerdioden können sich bei Betrieb erwärmen. Stellen Sie sicher, dass die Diode ausreichend gekühlt wird, um eine Überhitzung zu vermeiden.
- ESD-Schutz: Elektronische Bauteile können durch elektrostatische Entladung (ESD) beschädigt werden. Verwenden Sie ESD-Schutzmaßnahmen, um Schäden an der Diode zu vermeiden.
- Sicherheitsdatenblatt beachten: Lesen Sie das Sicherheitsdatenblatt des Herstellers, um weitere Informationen zu den Sicherheitsvorkehrungen zu erhalten.
Indem Sie diese Sicherheitshinweise beachten, können Sie sicherstellen, dass Sie sicher und verantwortungsvoll mit Zenerdioden umgehen.
FAQ – Häufig gestellte Fragen zur DIOTEC Zenerdiode ZY33
Was ist eine Zenerdiode und wie funktioniert sie?
Eine Zenerdiode ist eine spezielle Art von Diode, die so konstruiert ist, dass sie in Sperrrichtung bei einer bestimmten Spannung, der sogenannten Zener-Spannung, leitend wird. Im Gegensatz zu normalen Dioden, die in Sperrrichtung gesperrt bleiben, kann eine Zenerdiode in Sperrrichtung kontrolliert „durchbrechen“, ohne beschädigt zu werden. Dieser Effekt wird durch den Zener-Effekt oder den Lawineneffekt verursacht. Die Zenerdiode wird hauptsächlich zur Spannungsregelung und zum Überspannungsschutz eingesetzt. Sie wird in Sperrrichtung betrieben, wobei ein Vorwiderstand den Strom begrenzt. Sobald die Spannung die Zener-Spannung erreicht, beginnt die Diode zu leiten und hält die Spannung an der Last konstant.
Wofür kann ich die DIOTEC Zenerdiode ZY33 verwenden?
Die DIOTEC Zenerdiode ZY33 ist vielseitig einsetzbar. Zu den häufigsten Anwendungen gehören Spannungsregelung, Überspannungsschutz, Signalbegrenzung und Referenzspannungsquellen. Sie kann in einer Vielzahl von elektronischen Schaltungen eingesetzt werden, von einfachen Netzteilen bis hin zu komplexen Messgeräten. Die ZY33 eignet sich besonders gut für Anwendungen, bei denen eine präzise und stabile Spannung erforderlich ist.
Welche Vorteile bietet die ZY33 gegenüber anderen Zenerdioden?
Die DIOTEC Zenerdiode ZY33 zeichnet sich durch ihre hohe Präzision, ihre robuste Konstruktion und ihre einfache Handhabung aus. Mit einer Leistung von 2 W und einer Toleranz von nur 5 % bietet sie eine außergewöhnliche Stabilität und Zuverlässigkeit. Die DO-41 Bauform ist weit verbreitet und einfach zu integrieren. Darüber hinaus bietet DIOTEC eine hohe Qualität und Zuverlässigkeit, auf die Sie sich verlassen können.
Wie berechne ich den Vorwiderstand für die ZY33?
Die Berechnung des Vorwiderstands ist entscheidend für den sicheren Betrieb der Zenerdiode. Der Vorwiderstand begrenzt den Strom durch die Diode und verhindert eine Überlastung. Die Formel zur Berechnung des Vorwiderstands lautet: R = (Vin – Vz) / Iz, wobei Vin die Eingangsspannung, Vz die Zener-Spannung und Iz der gewünschte Zener-Strom ist. Wählen Sie einen Widerstandswert, der den maximalen Zener-Strom nicht überschreitet und die Leistung der Diode nicht überlastet. Achten Sie auch darauf, dass der Widerstand selbst eine ausreichende Verlustleistung hat.
Wie schütze ich die ZY33 vor Überlastung?
Um die DIOTEC Zenerdiode ZY33 vor Überlastung zu schützen, ist es wichtig, den Vorwiderstand richtig zu dimensionieren und sicherzustellen, dass der Strom durch die Diode den maximal zulässigen Wert nicht überschreitet. Verwenden Sie die oben genannte Formel, um den Vorwiderstand zu berechnen. Überwachen Sie die Temperatur der Diode und stellen Sie sicher, dass sie ausreichend gekühlt wird. In einigen Fällen kann es erforderlich sein, einen Kühlkörper zu verwenden, um die Diode zu kühlen. Verwenden Sie zusätzlich eine Sicherung in der Schaltung, um die Diode bei einem Kurzschluss oder einer Überlastung zu schützen.
Kann ich die ZY33 auch in SMD-Bauform erhalten?
Die DIOTEC Zenerdiode ZY33 ist standardmäßig in der DO-41 Bauform erhältlich. Ob es eine SMD-Variante gibt, entnehmen Sie bitte dem aktuellen Produktdatenblatt oder kontaktieren Sie unseren Kundenservice. Es gibt jedoch viele andere Zenerdioden in SMD-Bauform, die möglicherweise für Ihre Anwendung geeignet sind.
Wo finde ich das Datenblatt für die DIOTEC Zenerdiode ZY33?
Das Datenblatt für die DIOTEC Zenerdiode ZY33 finden Sie auf unserer Produktseite oder auf der Webseite des Herstellers DIOTEC. Das Datenblatt enthält detaillierte Informationen zu den technischen Spezifikationen, den Betriebsbedingungen und den Sicherheitsvorkehrungen. Lesen Sie das Datenblatt sorgfältig durch, bevor Sie die Diode verwenden, um sicherzustellen, dass Sie sie korrekt und sicher einsetzen.
Wie kann ich die ZY33 testen, um sicherzustellen, dass sie funktioniert?
Sie können die DIOTEC Zenerdiode ZY33 mit einem Multimeter testen. Stellen Sie das Multimeter auf den Diodentest-Modus ein und messen Sie die Spannung in Sperrrichtung. Wenn die Spannung nahe der Zener-Spannung liegt, funktioniert die Diode ordnungsgemäß. Sie können auch eine einfache Testschaltung aufbauen, um die Diode unter Last zu testen. Schließen Sie die Diode mit einem Vorwiderstand an eine Spannungsquelle an und messen Sie die Spannung über der Diode. Wenn die Spannung stabil und nahe der Zener-Spannung liegt, funktioniert die Diode ordnungsgemäß.
