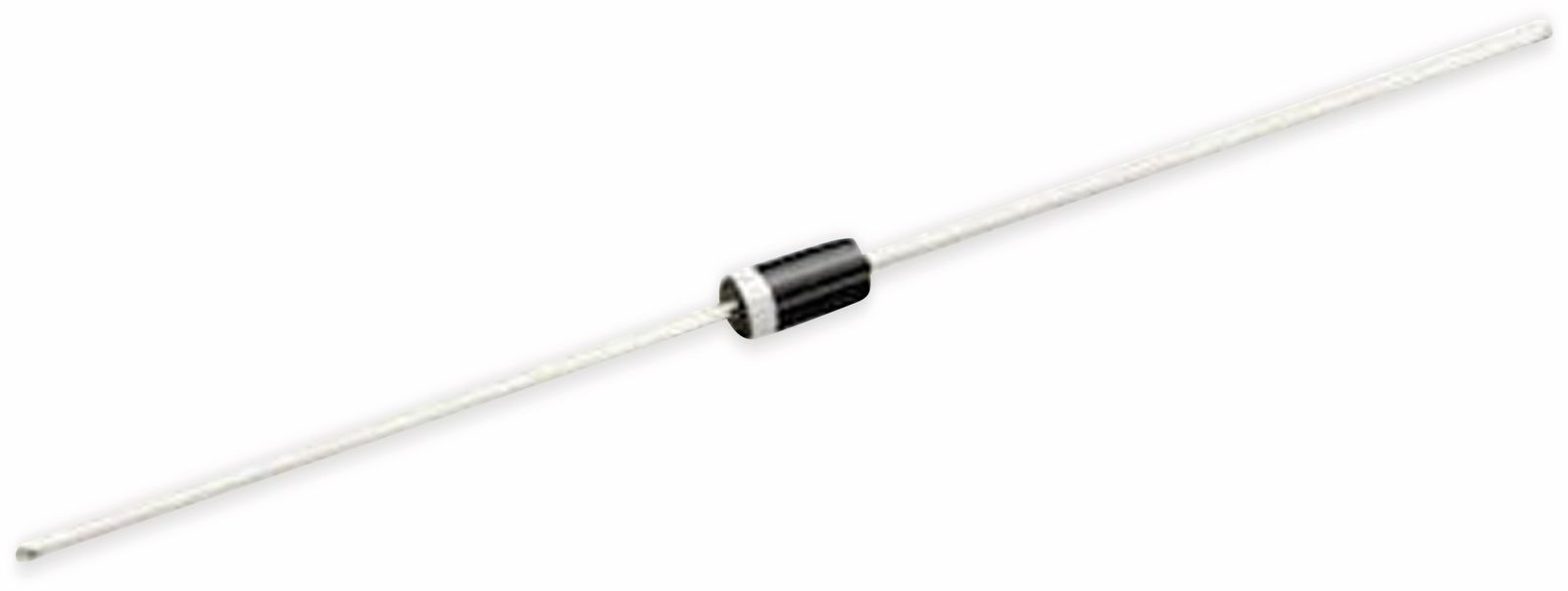

Entdecken Sie die Welt der präzisen Spannungsregelung mit der DIOTEC Zenerdiode ZY36! Dieses kleine, aber leistungsstarke Bauelement ist der Schlüssel zu stabilen und zuverlässigen elektronischen Schaltungen. Egal, ob Sie ein erfahrener Ingenieur, ein ambitionierter Hobbybastler oder ein zukunftsorientierter Student sind, die ZY36 Zenerdiode wird Ihre Projekte auf ein neues Level heben. Tauchen Sie ein in die faszinierende Welt der Elektronik und erleben Sie, wie die DIOTEC Zenerdiode ZY36 Ihre Visionen zum Leben erweckt.
Präzision und Power in Perfekter Harmonie
Die DIOTEC Zenerdiode ZY36 ist mehr als nur ein elektronisches Bauteil – sie ist ein Versprechen für Stabilität, Genauigkeit und langanhaltende Leistung. Mit einer Nennleistung von 2 Watt und einer Toleranz von nur 5 % garantiert diese Zenerdiode eine außergewöhnliche Spannungsregelung für Ihre anspruchsvollsten Projekte. Stellen Sie sich vor, Sie bauen eine hochpräzise Messschaltung, ein zuverlässiges Netzteil oder eine ausgeklügelte Schutzschaltung – die ZY36 ist das Herzstück, das alles zusammenhält.
Die Zenerdiode ZY36 wurde entwickelt, um den höchsten Ansprüchen gerecht zu werden. Ihre robuste Bauweise und die sorgfältige Auswahl der Materialien gewährleisten eine lange Lebensdauer und eine konstante Performance, selbst unter schwierigen Bedingungen. Verlassen Sie sich auf die DIOTEC Zenerdiode ZY36, um Ihre elektronischen Schaltungen vor Überspannungen zu schützen und eine stabile Spannungsversorgung zu gewährleisten.
Warum ist die DIOTEC Zenerdiode ZY36 die richtige Wahl für Sie?
Die Antwort ist einfach: Weil Sie das Beste verdienen. Sie investieren Zeit, Energie und Leidenschaft in Ihre Projekte, und Sie brauchen Bauteile, auf die Sie sich verlassen können. Die DIOTEC Zenerdiode ZY36 bietet Ihnen:
- Präzise Spannungsregelung: Dank der geringen Toleranz von 5 % erhalten Sie eine stabile und zuverlässige Spannungsversorgung für Ihre Schaltungen.
- Hohe Belastbarkeit: Mit einer Nennleistung von 2 Watt ist die ZY36 in der Lage, auch anspruchsvolle Anwendungen zu meistern.
- Lange Lebensdauer: Die robuste Bauweise und die hochwertigen Materialien garantieren eine lange Lebensdauer und eine konstante Performance.
- Vielseitigkeit: Die ZY36 eignet sich für eine Vielzahl von Anwendungen, von der Spannungsstabilisierung bis zum Überspannungsschutz.
- Einfache Integration: Die Zenerdiode lässt sich problemlos in Ihre bestehenden Schaltungen integrieren.
Technische Details, Die Begeistern
Die DIOTEC Zenerdiode ZY36 überzeugt nicht nur durch ihre Leistung, sondern auch durch ihre durchdachten technischen Details. Hier sind einige der wichtigsten Spezifikationen im Überblick:
| Eigenschaft | Wert |
|---|---|
| Zenerspannung (VZ) | 36 V |
| Toleranz | 5 % |
| Nennleistung (PZ) | 2 W |
| Betriebstemperaturbereich | -55 °C bis +175 °C |
| Gehäuse | DO-41 |
Diese technischen Daten sind das Ergebnis jahrelanger Erfahrung und kontinuierlicher Weiterentwicklung. DIOTEC steht für Qualität und Innovation, und die ZY36 ist ein Beweis dafür. Mit dieser Zenerdiode haben Sie die Gewissheit, ein Produkt zu verwenden, das den höchsten Standards entspricht.
Das DO-41 Gehäuse:
Das DO-41 Gehäuse ist ein bewährtes und robustes Gehäuse, das sich ideal für die DIOTEC Zenerdiode ZY36 eignet. Es bietet eine gute Wärmeableitung und ermöglicht eine einfache Montage auf Leiterplatten. Die kompakte Bauweise spart Platz und ermöglicht eine hohe Packungsdichte in Ihren Schaltungen.
Anwendungsbereiche, Die Inspirieren
Die DIOTEC Zenerdiode ZY36 ist ein wahres Multitalent und findet in einer Vielzahl von Anwendungen ihren Einsatz. Hier sind einige Beispiele, die Sie inspirieren werden:
Spannungsstabilisierung
Die ZY36 ist ideal für die Spannungsstabilisierung in Netzteilen, Referenzspannungsquellen und anderen elektronischen Schaltungen. Sie sorgt für eine konstante Ausgangsspannung, unabhängig von Schwankungen der Eingangsspannung oder der Last.
Überspannungsschutz
Schützen Sie Ihre wertvollen elektronischen Geräte vor Überspannungen, die durch Blitzschlag, Schaltvorgänge oder andere Störungen verursacht werden können. Die ZY36 leitet überschüssige Spannung ab und verhindert so Schäden an Ihren Schaltungen.
Referenzspannungen
Erzeugen Sie präzise Referenzspannungen für Messschaltungen, Analog-Digital-Wandler (ADCs) und andere Anwendungen, die eine stabile Spannungsreferenz benötigen. Die geringe Toleranz der ZY36 garantiert eine hohe Genauigkeit.
Clipping-Schaltungen
Verwenden Sie die ZY36 in Clipping-Schaltungen, um das Signalniveau zu begrenzen und unerwünschte Signalspitzen zu eliminieren. Dies ist besonders nützlich in Audioverstärkern und anderen Anwendungen, in denen eine saubere Signalform erforderlich ist.
Mess- und Regeltechnik
In der Mess- und Regeltechnik spielt die ZY36 eine wichtige Rolle bei der Erzeugung von Referenzspannungen und der Stabilisierung von Messsignalen. Sie trägt dazu bei, genaue und zuverlässige Messergebnisse zu erzielen.
Ein Blick in die Zukunft:
Die Einsatzmöglichkeiten der DIOTEC Zenerdiode ZY36 sind nahezu unbegrenzt. Mit der Weiterentwicklung der Elektronik entstehen ständig neue Anwendungen, in denen die ZY36 ihre Stärken ausspielen kann. Seien Sie kreativ und entdecken Sie, wie diese vielseitige Diode Ihre Projekte bereichern kann.
Kreativität Entfesseln
Mit der DIOTEC Zenerdiode ZY36 in Ihrem Werkzeugkasten sind Ihrer Kreativität keine Grenzen gesetzt. Lassen Sie sich von den vielfältigen Anwendungsmöglichkeiten inspirieren und entwickeln Sie innovative Lösungen für Ihre elektronischen Herausforderungen. Egal, ob Sie ein komplexes Netzteil entwerfen, eine hochpräzise Messschaltung bauen oder eine ausgeklügelte Schutzschaltung entwickeln – die ZY36 ist Ihr zuverlässiger Partner.
Einige inspirierende Projektideen:
- Ein Solar-Laderegler: Nutzen Sie die ZY36, um eine stabile Ladespannung für Ihre Akkus zu gewährleisten und diese vor Überladung zu schützen.
- Eine LED-Treiber-Schaltung: Verwenden Sie die ZY36, um den Strom durch Ihre LEDs zu stabilisieren und eine konstante Helligkeit zu gewährleisten.
- Ein Überspannungsschutz für Ihr Smartphone: Bauen Sie eine kleine Schaltung mit der ZY36, um Ihr Smartphone vor Schäden durch Überspannungen am USB-Anschluss zu schützen.
- Eine präzise Thermostatregelung: Nutzen Sie die ZY36, um eine stabile Referenzspannung für Ihren Temperatursensor zu erzeugen und eine genaue Temperaturregelung zu erreichen.
Dies sind nur einige Beispiele, die Ihnen einen Eindruck von den Möglichkeiten der DIOTEC Zenerdiode ZY36 vermitteln sollen. Lassen Sie Ihrer Fantasie freien Lauf und entwickeln Sie Ihre eigenen, einzigartigen Projekte!
DIOTEC – Qualität, Auf Die Sie Sich Verlassen Können
DIOTEC ist ein weltweit anerkannter Hersteller von elektronischen Bauelementen, der für seine hohen Qualitätsstandards und seine Innovationskraft bekannt ist. Jedes Produkt, das das DIOTEC-Logo trägt, wird sorgfältig geprüft und getestet, um sicherzustellen, dass es den höchsten Anforderungen entspricht. Mit der DIOTEC Zenerdiode ZY36 erhalten Sie ein Produkt, auf das Sie sich verlassen können – heute und in Zukunft.
Unser Versprechen an Sie:
Wir sind davon überzeugt, dass Sie von der Qualität und Leistung der DIOTEC Zenerdiode ZY36 begeistert sein werden. Deshalb bieten wir Ihnen eine umfassende Garantie und einen erstklassigen Kundenservice. Wenn Sie Fragen oder Probleme haben, stehen wir Ihnen jederzeit gerne zur Verfügung.
Werden Sie Teil der DIOTEC-Familie:
Entdecken Sie die Welt der hochwertigen elektronischen Bauelemente von DIOTEC und profitieren Sie von unserer langjährigen Erfahrung und unserem Know-how. Werden Sie Teil einer Community von Ingenieuren, Bastlern und Visionären, die sich der Innovation und der Qualität verschrieben haben.
FAQ – Häufig Gestellte Fragen
Was ist eine Zenerdiode und wie funktioniert sie?
Eine Zenerdiode ist eine spezielle Art von Diode, die so konstruiert ist, dass sie bei einer bestimmten Spannung, der sogenannten Zener-Spannung, in Sperrrichtung leitend wird. Im Gegensatz zu normalen Dioden, die in Sperrrichtung idealerweise keinen Strom leiten, ermöglicht die Zenerdiode ab Erreichen der Zener-Spannung einen kontrollierten Stromfluss. Dieser Effekt wird zur Spannungsstabilisierung und zum Überspannungsschutz genutzt. Die Zenerdiode hält die Spannung über einen weiten Strombereich nahezu konstant, was sie zu einem idealen Bauelement für die Spannungsregelung macht. Wenn die anliegende Spannung unter die Zener-Spannung sinkt, sperrt die Diode wieder.
Wofür wird die DIOTEC Zenerdiode ZY36 verwendet?
Die DIOTEC Zenerdiode ZY36 ist ein vielseitiges Bauelement, das in einer Vielzahl von Anwendungen eingesetzt werden kann. Einige der häufigsten Anwendungen sind:
- Spannungsstabilisierung: Die ZY36 sorgt für eine konstante Ausgangsspannung in Netzteilen, Referenzspannungsquellen und anderen elektronischen Schaltungen.
- Überspannungsschutz: Die ZY36 schützt elektronische Geräte vor Überspannungen, die durch Blitzschlag, Schaltvorgänge oder andere Störungen verursacht werden können.
- Referenzspannungen: Die ZY36 erzeugt präzise Referenzspannungen für Messschaltungen, Analog-Digital-Wandler (ADCs) und andere Anwendungen.
- Clipping-Schaltungen: Die ZY36 wird in Clipping-Schaltungen verwendet, um das Signalniveau zu begrenzen und unerwünschte Signalspitzen zu eliminieren.
- Mess- und Regeltechnik: Die ZY36 spielt eine wichtige Rolle bei der Erzeugung von Referenzspannungen und der Stabilisierung von Messsignalen.
Was bedeutet die Angabe „2 W“ bei der DIOTEC Zenerdiode ZY36?
Die Angabe „2 W“ bezieht sich auf die Nennleistung (PZ) der Zenerdiode. Dies ist die maximale Verlustleistung, die die Diode sicher ableiten kann, ohne beschädigt zu werden. Die Verlustleistung berechnet sich aus dem Produkt von Strom und Spannung (P = U I). Es ist wichtig, sicherzustellen, dass die Verlustleistung der Zenerdiode in Ihrer Schaltung unterhalb dieses Wertes bleibt, um eine Überhitzung und Beschädigung der Diode zu vermeiden. Die Wahl der richtigen Zenerdiode mit einer geeigneten Nennleistung ist entscheidend für die Zuverlässigkeit und Lebensdauer Ihrer Schaltung.
Was bedeutet die Toleranz von 5 % bei der Zenerdiode ZY36?
Die Toleranz von 5 % gibt die Genauigkeit der Zener-Spannung (VZ) an. In diesem Fall beträgt die Zener-Spannung 36 V, und die Toleranz von 5 % bedeutet, dass die tatsächliche Zener-Spannung innerhalb eines Bereichs von ±5 % um diesen Wert liegen kann. Das bedeutet, dass die tatsächliche Zener-Spannung zwischen 34,2 V und 37,8 V liegen kann (36 V ± 5 % von 36 V). Diese Toleranz muss bei der Auslegung von Schaltungen berücksichtigt werden, insbesondere wenn eine hohe Genauigkeit erforderlich ist. In Anwendungen, die eine noch höhere Genauigkeit erfordern, können Zenerdioden mit einer geringeren Toleranz oder zusätzliche Schaltungstechniken zur Kompensation der Toleranz eingesetzt werden.
Wie schließe ich die DIOTEC Zenerdiode ZY36 richtig an?
Die DIOTEC Zenerdiode ZY36 wird wie eine normale Diode angeschlossen, jedoch in Sperrrichtung, um ihre Zener-Eigenschaften zu nutzen. Das bedeutet, dass die Kathode (gekennzeichnet durch einen Ring auf dem Gehäuse) an den positiven Pol der Spannungsquelle und die Anode an den negativen Pol angeschlossen wird. Es ist wichtig, einen Vorwiderstand in Reihe mit der Zenerdiode zu schalten, um den Strom zu begrenzen und eine Überlastung der Diode zu verhindern. Der Wert des Vorwiderstands hängt von der Eingangsspannung, der Zener-Spannung und dem gewünschten Strom durch die Zenerdiode ab. Eine korrekte Dimensionierung des Vorwiderstands ist entscheidend für die Funktion und Lebensdauer der Zenerdiode.
Kann ich die DIOTEC Zenerdiode ZY36 in Reihe oder parallel schalten?
Ja, es ist möglich, Zenerdioden in Reihe oder parallel zu schalten, um unterschiedliche Spannungs- oder Stromanforderungen zu erfüllen. Bei einer Reihenschaltung addieren sich die Zener-Spannungen der einzelnen Dioden, während der Strom gleich bleibt. Dies ermöglicht es, höhere Spannungen zu stabilisieren. Bei einer Parallelschaltung bleibt die Spannung gleich, während sich die Ströme addieren. Dies ermöglicht es, höhere Ströme zu bewältigen. Es ist jedoch wichtig zu beachten, dass bei einer Parallelschaltung die Zenerdioden möglichst identische Eigenschaften aufweisen sollten, um eine ungleiche Stromverteilung und eine mögliche Überlastung einzelner Dioden zu vermeiden. In der Praxis ist die Reihenschaltung von Zenerdioden häufiger anzutreffen als die Parallelschaltung.
Wie berechne ich den Vorwiderstand für die DIOTEC Zenerdiode ZY36?
Die Berechnung des Vorwiderstands (R) für eine Zenerdiode ist entscheidend für den sicheren und effizienten Betrieb. Die Formel lautet:
R = (VIN – VZ) / IZ
Dabei ist:
- VIN die Eingangsspannung
- VZ die Zener-Spannung (36 V für die ZY36)
- IZ der gewünschte Strom durch die Zenerdiode
Der Wert von IZ sollte so gewählt werden, dass er innerhalb des zulässigen Bereichs für die Zenerdiode liegt. Ein typischer Wert liegt zwischen 1 mA und dem maximal zulässigen Strom, der durch die Nennleistung der Diode (2 W) begrenzt ist. Es ist wichtig, den Vorwiderstand so zu wählen, dass die Verlustleistung am Widerstand und an der Zenerdiode innerhalb der zulässigen Grenzen bleibt. Eine zu hohe Verlustleistung kann zur Überhitzung und Beschädigung der Bauelemente führen.
Wo finde ich das Datenblatt für die DIOTEC Zenerdiode ZY36?
Das Datenblatt für die DIOTEC Zenerdiode ZY36 finden Sie in der Regel auf der Website des Herstellers DIOTEC oder bei Ihrem Elektronik-Distributor. Das Datenblatt enthält detaillierte Informationen über die elektrischen Eigenschaften, die maximalen Grenzwerte, die thermischen Eigenschaften und die Gehäuseabmessungen der Zenerdiode. Es ist ratsam, das Datenblatt vor der Verwendung der Zenerdiode sorgfältig zu lesen, um sicherzustellen, dass die Diode korrekt eingesetzt wird und die spezifizierten Betriebsgrenzen eingehalten werden. Das Datenblatt ist eine wichtige Ressource für die Auslegung und Optimierung von Schaltungen mit der DIOTEC Zenerdiode ZY36.
Welche Alternativen gibt es zur DIOTEC Zenerdiode ZY36?
Es gibt eine Vielzahl von Zenerdioden mit ähnlichen Spezifikationen wie die DIOTEC Zenerdiode ZY36 von verschiedenen Herstellern. Bei der Auswahl einer Alternative sollten Sie auf die Zener-Spannung, die Toleranz, die Nennleistung, den Betriebstemperaturbereich und das Gehäuse achten. Einige mögliche Alternativen könnten Zenerdioden mit der Bezeichnung 1N4753A (36V, 1W, 5%), BZX79-C36 (36V, 0.5W, 5%) oder ähnliche Typen sein. Es ist jedoch wichtig, das Datenblatt der jeweiligen Alternative sorgfältig zu prüfen, um sicherzustellen, dass sie den Anforderungen Ihrer Anwendung entspricht. Unterschiede in den elektrischen Eigenschaften, den maximalen Grenzwerten oder den thermischen Eigenschaften können die Leistung und Zuverlässigkeit Ihrer Schaltung beeinflussen.
