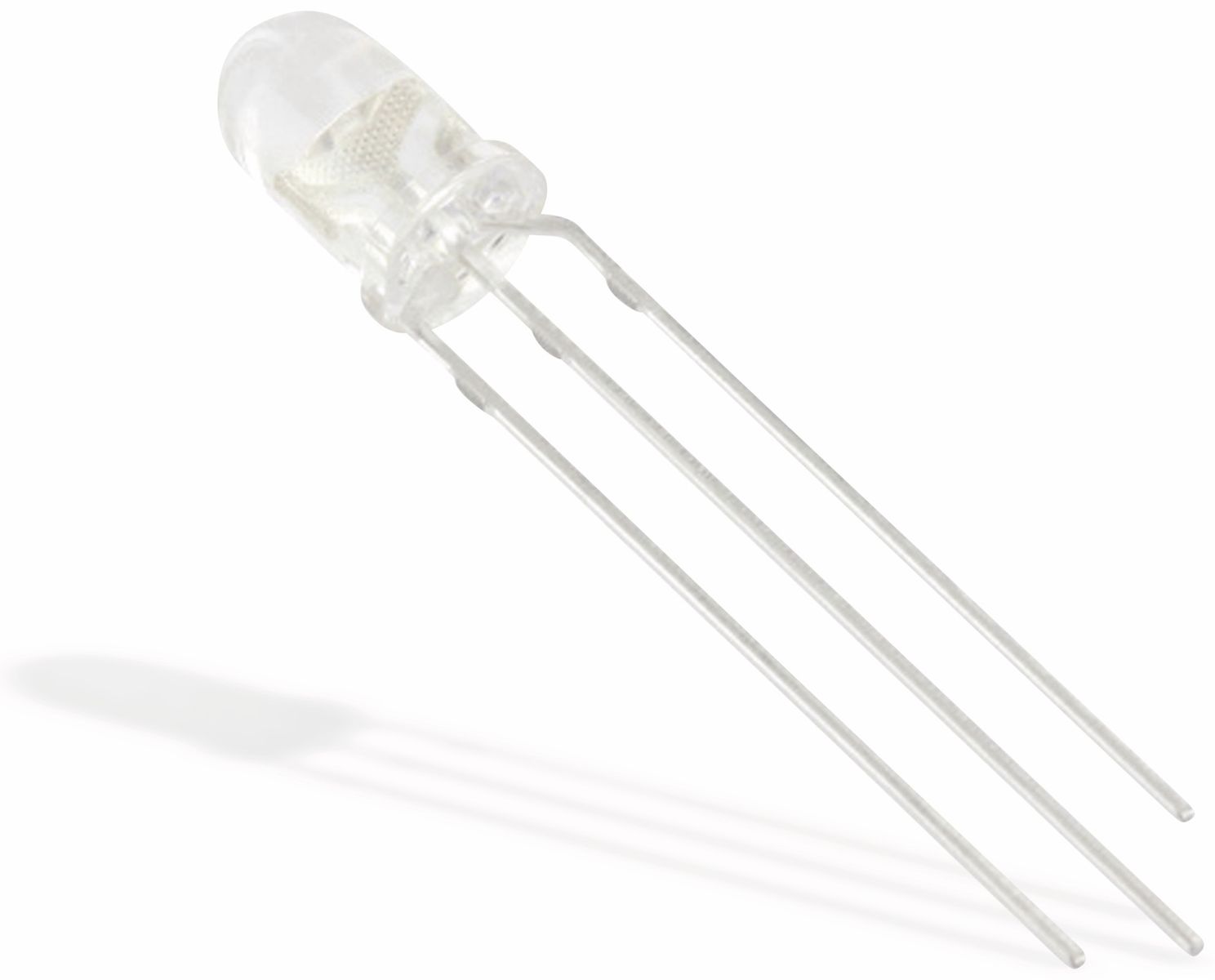

Duo-LED 5mm, Rot/Grün, klar, 3 Pin: Ihr vielseitiger Lichtspender für innovative Projekte
Entdecken Sie die Duo-LED 5mm Rot/Grün, ein essenzielles Bauteil für jeden Elektronik-Enthusiasten und professionellen Anwender. Diese klare, dreipolige LED kombiniert zwei unabhängige Lichtquellen in einem Gehäuse und ermöglicht Ihnen die gleichzeitige oder separate Ansteuerung von rotem und grünem Licht mit beeindruckender Helligkeit. Ob Sie komplexe Schaltkreise realisieren, informative Statusanzeigen gestalten oder kreative Beleuchtungseffekte erzielen möchten – diese Duo-LED ist die ideale Wahl, wenn Präzision, Zuverlässigkeit und Vielseitigkeit gefragt sind.
Das Herzstück Ihrer Elektronikprojekte: Brillante Farben und präzise Helligkeit
Die Duo-LED 5mm Rot/Grün zeichnet sich durch ihre herausragenden optischen Eigenschaften aus. Mit einer Leuchtdichte von 500 bis 1120 Millicandela (mcd) in beiden Farben liefert sie ein intensives und gut sichtbares Licht, das auch in helleren Umgebungen überzeugt. Dies macht sie perfekt für Anwendungen, bei denen eine klare und eindeutige Signalgebung erforderlich ist. Die präzise Steuerung über den Nennstrom von 20 mA stellt sicher, dass Sie die volle Kontrolle über die Helligkeit und Lebensdauer der LED behalten. Die klare Vergussmasse sorgt für eine maximale Lichtausbeute und eine unverfälschte Farbwiedergabe.
Technische Exzellenz für anspruchsvolle Anwendungen
Diese Duo-LED ist nicht nur ein Blickfang, sondern auch ein technisches Meisterwerk, das auf Langlebigkeit und Leistung ausgelegt ist. Die solide Konstruktion und die hochwertigen Halbleitermaterialien garantieren eine hohe Zuverlässigkeit, selbst unter anspruchsvollen Betriebsbedingungen. Die dreipolige Ausführung ermöglicht eine flexible Ansteuerung: Sie können jede Farbe individuell schalten oder beide Farben gleichzeitig nutzen, um beispielsweise gelbe Lichteffekte zu erzeugen oder Mischfarben zu simulieren. Dies eröffnet unzählige Möglichkeiten für individuelle Schaltungen und intelligente Signalgebung.
Vorteile, die überzeugen:
- Zwei Farben in einem Gehäuse: Effiziente Platzersparnis und vereinfachte Schaltung durch die Integration von rotem und grünem Licht.
- Hohe Leuchtdichte: Mit 500-1120 mcd bieten beide Farben eine starke und gut sichtbare Lichtintensität.
- Präzise Steuerung: Der Nennstrom von 20 mA ermöglicht eine genaue Helligkeitsregelung und eine lange Lebensdauer.
- Klare Vergussmasse: Maximale Lichtausbeute und unverfälschte Farbwiedergabe für brillante Ergebnisse.
- Robuste Konstruktion: Zuverlässige Leistung und Langlebigkeit für dauerhaften Einsatz in Ihren Projekten.
- Vielseitige Einsatzmöglichkeiten: Ideal für Indikatoren, Signalgeber, Lernprojekte und kreative Beleuchtungslösungen.
- Einfache Integration: Der 3-Pin-Anschluss ermöglicht eine unkomplizierte Verbindung in bestehenden Schaltungen.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Duo-LED |
| Größe | 5mm (Durchmesser) |
| Farben | Rot & Grün |
| Gehäuse | Klar (Transparent) |
| Anzahl Pins | 3 |
| Leuchtdichte (Rot) | 500-1120 mcd |
| Leuchtdichte (Grün) | 500-1120 mcd |
| Nennstrom | 20 mA |
| Durchlassspannung (typisch, Rot) | Ca. 1.8 – 2.2 V |
| Durchlassspannung (typisch, Grün) | Ca. 2.0 – 2.4 V |
| Blickwinkel | Weitwinkel (typischerweise 20-40 Grad) |
| Lebensdauer | Sehr hoch (typischerweise über 50.000 Stunden bei Nennstrom) |
| Betriebstemperatur | Geeignet für eine breite Palette von Umgebungstemperaturen, Details entnehmen Sie bitte dem Datenblatt des Herstellers. |
| Lagerung | Trocken und geschützt vor direkter Sonneneinstrahlung lagern. |
| Einsatzgebiete | Schaltkreisanzeigen, Statusanzeigen, Lernboards, Modellbau, Signaltechnik, kreative Beleuchtung. |
Maximale Flexibilität durch durchdachte Pinbelegung
Die Duo-LED 5mm Rot/Grün verfügt über drei Anschlusspins, was eine intuitive und flexible Verdrahtung ermöglicht. Typischerweise sind zwei Pins für die Kathoden der einzelnen LEDs zuständig, während der gemeinsame Pin die Anode darstellt. Dies erlaubt Ihnen, jede Farbe separat über ihren eigenen Vorwiderstand anzusteuern oder beide Farben gleichzeitig zu betreiben. Diese universelle Pinbelegung erleichtert die Integration in nahezu jede Schaltung und macht die LED zu einem echten Allrounder für Hobbyisten und Profis gleichermaßen. Die klare Beschriftung oder das Verständnis der Pinbelegung ist entscheidend für eine korrekte Funktion und eine lange Lebensdauer der Bauteile.
Brillante Farben für aussagekräftige Signalgebung
Die rote und grüne Farbe dieser Duo-LED sind nicht zufällig gewählt. Rot wird universell als Warnsignal, Stopp-Signal oder Anzeige für „nicht aktiv“ verwendet. Grün signalisiert hingegen „aktiv“, „bereit“ oder „erfolgreich“. Diese klare semantische Trennung ist in vielen technischen Anwendungen unerlässlich. Mit dieser Duo-LED können Sie beispielsweise den Status eines Geräts übersichtlich anzeigen: Grün bedeutet Betriebsbereitschaft, während Rot auf eine Störung oder einen abgeschalteten Zustand hinweist. Die Möglichkeit, beide Farben gleichzeitig zu betreiben, kann zudem für die Darstellung von gelben Signalen genutzt werden, was die Informationsdichte weiter erhöht.
Qualität und Zuverlässigkeit, auf die Sie sich verlassen können
Bei NER.de legen wir größten Wert auf die Qualität der von uns angebotenen Komponenten. Die Duo-LED 5mm Rot/Grün, klar, 3 Pin, 500-1120 mcd, 20 mA erfüllt unsere strengen Qualitätskriterien. Die verwendete Halbleitertechnologie garantiert eine hohe Effizienz und eine lange Betriebsdauer, was Ihnen langfristige Freude an Ihren Projekten sichert. Der Nennstrom von 20 mA ist ein Standardwert, der die Handhabung vereinfacht und die Kompatibilität mit vielen gängigen Stromquellen und Widerständen gewährleistet. Die klare Vergussmasse sorgt nicht nur für eine optimale Lichtdurchleitung, sondern schützt die empfindliche LED-Technologie auch vor äußeren Einflüssen.
Umfassende Einsatzmöglichkeiten: Von einfachen Indikatoren bis zu komplexen Systemen
Die Einsatzmöglichkeiten dieser Duo-LED sind schier grenzenlos. In der Hobbyelektronik eignet sie sich hervorragend für Lernprojekte, das Bauen von blinkenden Schaltungen, einfachen Logiktests oder als Statusanzeige für selbstgebaute Geräte. Im professionellen Bereich findet sie Anwendung in industriellen Steuerungen, Messgeräten, Schalttafeleinbauten oder als Teil von optischen Signalgebern. Auch im Bereich des Modellbaus, der Bühnentechnik oder für künstlerische Lichtinstallationen eröffnet sie vielfältige Gestaltungsräume. Ihre kompakte Größe von 5mm und die klare Bauform integrieren sich dezent in jede Anwendung, ohne aufdringlich zu wirken.
Nachhaltigkeit durch Effizienz: Energiebewusste Lichtlösungen
LED-Technologie ist bekannt für ihre Energieeffizienz. Im Vergleich zu herkömmlichen Glühlampen verbrauchen LEDs deutlich weniger Strom bei gleicher oder höherer Lichtausbeute. Dies macht die Duo-LED 5mm Rot/Grün zu einer umweltfreundlichen Wahl für Ihre Projekte. Der geringe Nennstrom von 20 mA trägt zusätzlich zur Energieeinsparung bei und ermöglicht den Betrieb mit Batterien oder kleinen Netzteilen über längere Zeiträume. Wenn Sie Wert auf energiebewusste Lösungen legen, ist diese LED eine ausgezeichnete Wahl.
Sicherheitshinweise und Handhabung
Auch wenn LEDs eine hohe Lebensdauer aufweisen, ist eine korrekte Handhabung essenziell. Achten Sie beim Einlöten auf die richtige Polung der Pins, um Beschädigungen zu vermeiden. Die Verwendung von Vorwiderständen ist unerlässlich, um die LED vor Überspannung und Überstrom zu schützen und somit die angegebene Lebensdauer zu gewährleisten. Die genauen Widerstandswerte hängen von der Betriebsspannung ab und können einfach berechnet werden. Vermeiden Sie es, die LED direkt an Spannungsquellen anzuschließen, die die Durchlassspannung überschreiten. Der Umgang mit Lötwerkzeugen erfordert Vorsicht; arbeiten Sie in einem gut belüfteten Bereich.
FAQ – Häufig gestellte Fragen zu Duo-LED 5mm, Rot/Grün, klar, 3 Pin, 500-1120 mcd, 20 mA
Wie schließe ich die Duo-LED richtig an?
Die Duo-LED 5mm hat drei Pins. Zwei Pins sind die Kathoden der roten und grünen LED, und ein Pin ist die gemeinsame Anode. Sie müssen jede Farbe mit einem separaten Vorwiderstand an die positive Versorgungsspannung anschließen. Die Berechnung des Vorwiderstands hängt von Ihrer Versorgungsspannung und der Durchlassspannung der jeweiligen LED-Farbe ab. Eine typische Formel lautet: R = (V_Versorgung – V_Durchlass) / I_Nennstrom.
Kann ich beide Farben gleichzeitig leuchten lassen, um gelbes Licht zu erzeugen?
Ja, das ist möglich. Wenn Sie beide Farben gleichzeitig mit der korrekten Stromstärke betreiben, wird das Licht beider LEDs gemischt. Die resultierende Farbe wird eine Art Gelbton sein, dessen genauer Farbton von den spezifischen Wellenlängen und der Intensität der roten und grünen LEDs abhängt.
Welchen Vorwiderstand benötige ich für diese LED?
Der benötigte Vorwiderstand hängt von Ihrer Versorgungsspannung ab. Für eine typische Versorgungsspannung von 5V und einen Nennstrom von 20mA: Für Rot (typische Durchlassspannung ca. 2V): R = (5V – 2V) / 0.02A = 150 Ohm. Für Grün (typische Durchlassspannung ca. 2.2V): R = (5V – 2.2V) / 0.02A = 140 Ohm. Verwenden Sie den nächsthöheren Standardwert (z.B. 150 Ohm) oder berechnen Sie für Ihre exakte Betriebsspannung. Es ist ratsam, immer einen kleinen Spielraum zu lassen.
Was bedeutet „mcd“ und „mA“ bei den Spezifikationen?
mcd steht für Millicandela und ist eine Einheit zur Messung der Lichtstärke oder Helligkeit einer Leuchtdiode. 500-1120 mcd gibt den Bereich der Helligkeit an. mA steht für Milliampere und ist die Einheit für den elektrischen Strom. 20 mA ist der Nennstrom, bei dem die LED ihre spezifizierte Helligkeit und Lebensdauer erreicht. Es ist der empfohlene Betriebsstrom.
Ist diese LED für den Außeneinsatz geeignet?
Die klare Vergussmasse bietet einen gewissen Schutz, aber für den direkten Außeneinsatz, insbesondere bei Witterungseinflüssen wie Regen oder starker UV-Strahlung, sind spezielle, für den Außeneinsatz konzipierte LEDs empfehlenswerter. Diese 5mm Duo-LED ist primär für den Einsatz in geschützten Umgebungen wie Gehäusen, auf Platinen oder hinter transparenten Verkleidungen vorgesehen.
Wie lange hält diese LED ungefähr?
LEDs haben eine sehr lange Lebensdauer, die typischerweise in Zehntausenden von Stunden gemessen wird. Bei korrektem Betrieb mit dem Nennstrom von 20 mA und unter Vermeidung von Überlastung oder extremen Temperaturen kann die Duo-LED 5mm Rot/Grün eine Lebensdauer von über 50.000 Stunden erreichen. Die tatsächliche Lebensdauer kann je nach Betriebsbedingungen variieren.
Kann ich die Helligkeit der LED variieren?
Ja, die Helligkeit einer LED lässt sich durch die Variation des Stroms, der durch sie fließt, steuern. Sie können die Helligkeit reduzieren, indem Sie einen höheren Vorwiderstand verwenden oder den Strom mit pulsweitenmodulierten (PWM) Signalen regeln. Dies ermöglicht dynamische Lichteffekte oder eine Anpassung an unterschiedliche Umgebungsbedingungen.
