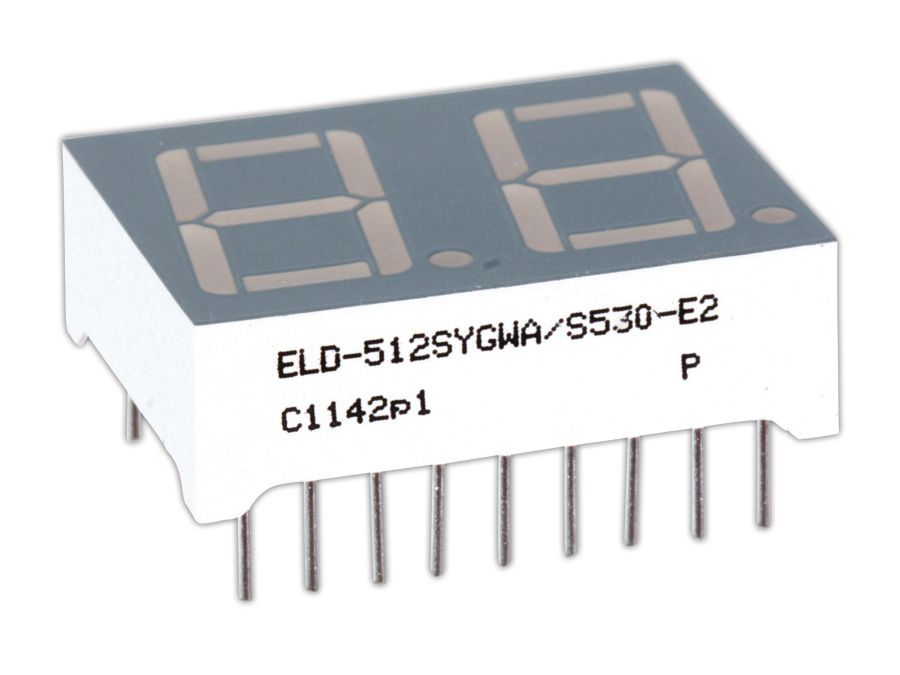

Entdecken Sie die strahlende Welt der Everlight LED-Anzeige ELD-512SYGWA/S530-E2 – ein Meisterwerk moderner Anzeigetechnologie, das Ihre Projekte mit Leben und Klarheit erfüllt. Diese hochleistungsfähige LED-Anzeige ist nicht nur ein Bauteil, sondern ein Tor zu unzähligen kreativen und technischen Möglichkeiten. Lassen Sie sich von der Brillanz und Vielseitigkeit dieser Komponente inspirieren und heben Sie Ihre Elektronikprojekte auf ein neues Level!
Warum die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 Ihre erste Wahl sein sollte
In der Welt der Elektronik und Technik kommt es auf Präzision, Zuverlässigkeit und visuelle Klarheit an. Die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 vereint all diese Eigenschaften in einem kompakten und leistungsstarken Bauteil. Stellen Sie sich vor, wie Ihre Projekte durch die lebendigen Farben und die gestochen scharfe Darstellung dieser LED-Anzeige zum Leben erwachen. Ob für industrielle Anwendungen, Hobbyprojekte oder innovative Prototypen – diese LED-Anzeige ist die ideale Wahl, um Ihre Ideen in die Realität umzusetzen.
Die Everlight LED-Anzeige ist mehr als nur eine Komponente; sie ist ein Werkzeug, mit dem Sie Ihre Visionen verwirklichen können. Sie bietet eine außergewöhnliche Helligkeit und Farbintensität, die Ihre Anzeigen auch unter schwierigen Lichtverhältnissen optimal sichtbar macht. Die robuste Bauweise und die lange Lebensdauer sorgen dafür, dass Sie sich auf die Zuverlässigkeit dieser Anzeige verlassen können, egal wie anspruchsvoll Ihre Projekte sind.
Investieren Sie in die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 und erleben Sie, wie einfach es sein kann, professionelle und beeindruckende Anzeigen zu erstellen. Diese LED-Anzeige ist ein Muss für jeden, der Wert auf Qualität, Leistung und visuelle Exzellenz legt.
Technische Daten und Merkmale im Überblick
Um Ihnen einen detaillierten Einblick in die technischen Fähigkeiten der Everlight LED-Anzeige ELD-512SYGWA/S530-E2 zu geben, haben wir eine umfassende Übersicht der wichtigsten Daten und Merkmale zusammengestellt:
- Modell: ELD-512SYGWA/S530-E2
- Hersteller: Everlight
- LED-Farbe: Super Yellow Green
- Anzahl der Segmente: 1
- Ziffernhöhe: 12,7 mm (0,5 Zoll)
- Technologie: GaP auf GaP
- Durchlassspannung: Typisch 2,2 V, Maximum 2,6 V
- Durchlassstrom: Typisch 20 mA
- Lichtstärke: 12,6 mcd (typisch)
- Wellenlänge: 573 nm
- Betrachtungswinkel: 140 Grad
- Gehäuseform: 1-stellige 7-Segment-Anzeige
- Betriebstemperaturbereich: -40°C bis +85°C
- Lötverfahren: Wellenlöten
- RoHS-konform: Ja
Diese detaillierten Spezifikationen zeigen, dass die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 eine leistungsstarke und vielseitige Komponente ist, die sich ideal für eine breite Palette von Anwendungen eignet. Von der hohen Leuchtkraft bis hin zur robusten Bauweise – diese LED-Anzeige wurde entwickelt, um Ihre Erwartungen zu übertreffen.
Anwendungsbereiche der Everlight LED-Anzeige
Die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 ist nicht nur ein technisches Bauteil, sondern ein vielseitiges Werkzeug, das in einer Vielzahl von Anwendungen eingesetzt werden kann. Ihre hohe Helligkeit, Zuverlässigkeit und einfache Integration machen sie zur idealen Wahl für unterschiedlichste Projekte und Branchen.
Industrielle Anwendungen: In der Industrie ist eine klare und zuverlässige Anzeige von Daten und Informationen unerlässlich. Die Everlight LED-Anzeige findet hier Anwendung in Messgeräten, Steuerungen und Überwachungssystemen. Ihre hohe Leuchtkraft und der breite Betrachtungswinkel sorgen dafür, dass die Anzeigen auch in hellen Umgebungen gut lesbar sind. Stellen Sie sich vor, wie Sie mit dieser LED-Anzeige Ihre Produktionsprozesse optimieren und die Effizienz steigern können.
Hobby- und Bildungsprojekte: Auch im Hobbybereich und in der Ausbildung ist die Everlight LED-Anzeige ein wertvolles Werkzeug. Sie ermöglicht es, spielerisch die Grundlagen der Elektronik zu erlernen und eigene Projekte zu realisieren. Ob digitale Uhren, Zähler oder einfache Displays – die Möglichkeiten sind nahezu unbegrenzt. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie die Freude am Experimentieren mit dieser vielseitigen LED-Anzeige.
Medizintechnik: In medizinischen Geräten und Instrumenten ist eine präzise und gut lesbare Anzeige von Vitalparametern und Messergebnissen von entscheidender Bedeutung. Die Everlight LED-Anzeige erfüllt diese Anforderungen mit Bravour. Ihre Zuverlässigkeit und lange Lebensdauer sorgen dafür, dass die Anzeigen auch unter anspruchsvollen Bedingungen einwandfrei funktionieren. Vertrauen Sie auf die Qualität und Präzision dieser LED-Anzeige, um die Sicherheit und Effektivität medizinischer Anwendungen zu gewährleisten.
Automobilindustrie: Im Fahrzeugbau werden LED-Anzeigen in Armaturenbrettern, Navigationssystemen und anderen Anzeigeeinheiten eingesetzt. Die Everlight LED-Anzeige bietet hier eine hervorragende Lösung, um Informationen klar und deutlich darzustellen. Ihre Robustheit und Beständigkeit gegenüber Vibrationen und Temperaturschwankungen machen sie zur idealen Wahl für den Einsatz in Fahrzeugen. Erleben Sie, wie Sie mit dieser LED-Anzeige das Fahrerlebnis verbessern und die Sicherheit erhöhen können.
Consumer Electronics: Auch in Unterhaltungselektronikprodukten wie Audio- und Videogeräten, Haushaltsgeräten und Spielzeugen findet die Everlight LED-Anzeige ihren Einsatz. Sie ermöglicht es, Informationen wie Lautstärke, Kanalnummer oder Betriebszustand auf ansprechende Weise darzustellen. Ihre hohe Helligkeit und Farbintensität sorgen dafür, dass die Anzeigen auch in Wohnräumen gut sichtbar sind. Verleihen Sie Ihren Produkten das gewisse Extra mit dieser hochwertigen LED-Anzeige.
Die vielfältigen Anwendungsbereiche der Everlight LED-Anzeige ELD-512SYGWA/S530-E2 zeigen, dass sie ein unverzichtbares Bauteil für Elektronikentwickler, Ingenieure und Hobbybastler ist. Ihre Flexibilität und Leistungsfähigkeit machen sie zur idealen Wahl für Projekte jeder Art und Größe. Nutzen Sie die Möglichkeiten dieser LED-Anzeige, um Ihre Ideen zu verwirklichen und innovative Lösungen zu entwickeln.
Vorteile der Everlight LED-Anzeige im Detail
Die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 bietet eine Vielzahl von Vorteilen, die sie von anderen Anzeigeelementen abheben. Im Folgenden werden die wichtigsten Vorteile detailliert beschrieben:
- Hohe Helligkeit und Klarheit: Die LED-Anzeige zeichnet sich durch eine hohe Leuchtkraft aus, die auch bei hellem Umgebungslicht eine gute Lesbarkeit gewährleistet. Die klaren und deutlichen Segmente sorgen dafür, dass die angezeigten Informationen präzise und leicht verständlich sind.
- Energieeffizienz: LEDs sind bekannt für ihren geringen Energieverbrauch. Die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 macht hier keine Ausnahme. Sie verbraucht nur wenig Strom und trägt somit zur Energieeffizienz Ihrer Projekte bei. Dies ist besonders wichtig für batteriebetriebene Geräte oder Anwendungen, bei denen der Energieverbrauch eine Rolle spielt.
- Lange Lebensdauer: LEDs haben eine deutlich längere Lebensdauer als herkömmliche Glühlampen oder Leuchtstoffröhren. Die Everlight LED-Anzeige bietet eine lange Betriebsdauer, was die Wartungskosten reduziert und die Zuverlässigkeit Ihrer Anwendungen erhöht. Sie können sich darauf verlassen, dass die Anzeige über einen langen Zeitraum hinweg einwandfrei funktioniert.
- Robustheit und Zuverlässigkeit: Die Everlight LED-Anzeige ist robust gebaut und widersteht Vibrationen, Stößen und Temperaturschwankungen. Dies macht sie zur idealen Wahl für anspruchsvolle Anwendungen in der Industrie, im Automobilbereich oder in der Medizintechnik. Sie können sich auf die Zuverlässigkeit dieser Anzeige verlassen, auch unter schwierigen Bedingungen.
- Einfache Integration: Die LED-Anzeige lässt sich einfach in bestehende Schaltungen und Systeme integrieren. Sie verfügt über Standardanschlüsse und ist mit gängigen Mikrocontrollern und Treibern kompatibel. Dies erleichtert die Entwicklung und Implementierung Ihrer Projekte erheblich.
- Umweltfreundlichkeit: LEDs enthalten keine schädlichen Substanzen wie Quecksilber und sind somit umweltfreundlicher als herkömmliche Beleuchtungstechnologien. Die Everlight LED-Anzeige ist RoHS-konform und erfüllt die strengen Umweltstandards der Europäischen Union. Sie können diese Anzeige mit gutem Gewissen in Ihren Projekten einsetzen.
- Vielseitigkeit: Die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 ist vielseitig einsetzbar und eignet sich für eine breite Palette von Anwendungen. Ob in Messgeräten, Steuerungen, Displays oder Unterhaltungselektronikprodukten – diese Anzeige bietet eine optimale Lösung für die Darstellung von Informationen.
Diese detaillierte Auflistung der Vorteile zeigt, dass die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 eine ausgezeichnete Wahl für alle ist, die Wert auf Qualität, Leistung und Zuverlässigkeit legen. Investieren Sie in diese hochwertige LED-Anzeige und profitieren Sie von ihren zahlreichen Vorteilen.
Technische Details im Detail
Um Ihnen ein umfassendes Verständnis der Everlight LED-Anzeige ELD-512SYGWA/S530-E2 zu vermitteln, gehen wir nun tiefer in die technischen Details ein. Diese Informationen sind besonders wichtig für Elektronikentwickler, Ingenieure und erfahrene Hobbybastler, die die Anzeige optimal in ihre Projekte integrieren möchten.
Material und Aufbau: Die LED-Anzeige basiert auf der GaP-auf-GaP-Technologie (Galliumphosphid auf Galliumphosphid). Dieses Material zeichnet sich durch eine hohe Lichtausbeute und eine lange Lebensdauer aus. Der Aufbau der Anzeige besteht aus einem 7-Segment-Display, das aus einzelnen LED-Chips gefertigt ist. Jedes Segment kann separat angesteuert werden, um unterschiedliche Ziffern und Symbole darzustellen. Das Gehäuse der Anzeige ist robust und schützt die LED-Chips vor äußeren Einflüssen.
Elektrische Eigenschaften: Die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 hat eine typische Durchlassspannung von 2,2 V und einen maximalen Durchlassstrom von 20 mA. Es ist wichtig, diese Werte bei der Ansteuerung der Anzeige zu berücksichtigen, um eine optimale Helligkeit und Lebensdauer zu gewährleisten. Verwenden Sie Vorwiderstände oder Konstantstromquellen, um den Strom durch die LED-Segmente zu begrenzen und Schäden zu vermeiden.
Optische Eigenschaften: Die LED-Anzeige strahlt in der Farbe Super Yellow Green mit einer Wellenlänge von 573 nm. Die typische Lichtstärke beträgt 12,6 mcd, was für eine gute Lesbarkeit sorgt. Der Betrachtungswinkel von 140 Grad ermöglicht es, die Anzeige aus verschiedenen Positionen gut zu erkennen. Achten Sie bei der Gestaltung Ihrer Projekte auf den Betrachtungswinkel, um eine optimale Sichtbarkeit zu gewährleisten.
Thermische Eigenschaften: Die Everlight LED-Anzeige ist für einen Betriebstemperaturbereich von -40°C bis +85°C ausgelegt. Dies ermöglicht den Einsatz der Anzeige in einer Vielzahl von Umgebungen, auch unter extremen Bedingungen. Achten Sie jedoch darauf, die maximale Betriebstemperatur nicht zu überschreiten, um die Lebensdauer der Anzeige nicht zu beeinträchtigen. Eine gute Wärmeableitung kann dazu beitragen, die Temperatur der LED-Chips zu senken und die Lebensdauer zu verlängern.
Lötverfahren: Die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 kann mit dem Wellenlötverfahren verarbeitet werden. Achten Sie darauf, die Löttemperatur und die Lötzeit einzuhalten, um Schäden an der Anzeige zu vermeiden. Verwenden Sie ein geeignetes Flussmittel, um eine gute Benetzung der Lötstellen zu gewährleisten. Nach dem Löten sollten Sie die Lötstellen sorgfältig überprüfen, um sicherzustellen, dass alle Verbindungen einwandfrei sind.
Ansteuerung: Die Everlight LED-Anzeige kann mit verschiedenen Mikrocontrollern und Treibern angesteuert werden. Es gibt zahlreiche Bibliotheken und Beispiele, die die Ansteuerung erleichtern. Achten Sie darauf, die richtige Polarität der Anschlüsse zu beachten und die LED-Segmente mit dem richtigen Strom zu versorgen. Eine Multiplex-Ansteuerung kann dazu beitragen, die Anzahl der benötigten Anschlüsse zu reduzieren und die Effizienz zu steigern.
Diese detaillierten technischen Informationen sollen Ihnen helfen, die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 optimal in Ihre Projekte zu integrieren und das Beste aus ihren Fähigkeiten herauszuholen. Nutzen Sie diese Informationen, um innovative und leistungsstarke Anwendungen zu entwickeln.
Montage und Anschluss der Everlight LED-Anzeige
Eine korrekte Montage und ein fachgerechter Anschluss sind entscheidend für die optimale Funktion und Lebensdauer der Everlight LED-Anzeige ELD-512SYGWA/S530-E2. Im Folgenden geben wir Ihnen eine detaillierte Anleitung, wie Sie die Anzeige sicher und zuverlässig in Ihre Projekte integrieren können.
Vorbereitung: Bevor Sie mit der Montage beginnen, sollten Sie sicherstellen, dass Sie alle notwendigen Werkzeuge und Materialien zur Hand haben. Dazu gehören unter anderem ein Lötkolben, Lötzinn, eine Pinzette, eine Entlötpumpe (falls nötig), ein Multimeter und gegebenenfalls eine Platine oder ein Breadboard. Reinigen Sie die Leiterbahnen und Anschlüsse, um eine gute Lötverbindung zu gewährleisten.
Montage auf einer Platine: Wenn Sie die LED-Anzeige auf einer Platine montieren möchten, stecken Sie die Anschlüsse der Anzeige vorsichtig in die entsprechenden Löcher. Achten Sie darauf, dass die Anzeige richtig ausgerichtet ist und alle Anschlüsse korrekt sitzen. Löten Sie die Anschlüsse sorgfältig fest, indem Sie Lötzinn auf die Lötstellen geben. Vermeiden Sie es, zu viel Lötzinn zu verwenden, um Kurzschlüsse zu verhindern. Überprüfen Sie die Lötstellen mit einem Multimeter, um sicherzustellen, dass alle Verbindungen einwandfrei sind.
Montage auf einem Breadboard: Wenn Sie die LED-Anzeige auf einem Breadboard montieren möchten, stecken Sie die Anschlüsse der Anzeige in die entsprechenden Steckplätze. Achten Sie darauf, dass die Anzeige stabil sitzt und die Anschlüsse guten Kontakt haben. Verwenden Sie Jumper-Kabel, um die Anschlüsse der Anzeige mit den anderen Komponenten Ihrer Schaltung zu verbinden. Achten Sie darauf, die Jumper-Kabel richtig zu platzieren, um Fehler zu vermeiden.
Anschluss an eine Stromquelle: Die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 benötigt eine Gleichspannung von etwa 2,2 V und einen Strom von 20 mA pro Segment. Verwenden Sie einen Vorwiderstand oder eine Konstantstromquelle, um den Strom durch die LED-Segmente zu begrenzen und Schäden zu vermeiden. Berechnen Sie den Wert des Vorwiderstands mit dem Ohmschen Gesetz (R = (V_source – V_LED) / I_LED), wobei V_source die Spannung der Stromquelle, V_LED die Durchlassspannung der LED und I_LED der gewünschte Strom durch die LED ist. Schließen Sie die LED-Anzeige mit der richtigen Polarität an die Stromquelle an. Die Anode (Pluspol) ist in der Regel mit einem längeren Bein oder einer Markierung gekennzeichnet.
Ansteuerung mit einem Mikrocontroller: Um die LED-Anzeige mit einem Mikrocontroller anzusteuern, verbinden Sie die Anschlüsse der Anzeige mit den entsprechenden GPIO-Pins des Mikrocontrollers. Verwenden Sie eine Software-Bibliothek oder schreiben Sie Ihren eigenen Code, um die LED-Segmente anzusteuern und die gewünschten Ziffern oder Symbole anzuzeigen. Achten Sie darauf, die GPIO-Pins des Mikrocontrollers richtig zu konfigurieren und die LED-Segmente mit dem richtigen Strom zu versorgen. Eine Multiplex-Ansteuerung kann dazu beitragen, die Anzahl der benötigten GPIO-Pins zu reduzieren.
Sicherheitsvorkehrungen: Beachten Sie bei der Montage und dem Anschluss der Everlight LED-Anzeige ELD-512SYGWA/S530-E2 die üblichen Sicherheitsvorkehrungen für Elektronikarbeiten. Tragen Sie eine Schutzbrille, um Ihre Augen vor Spritzern von Lötzinn zu schützen. Arbeiten Sie in einem gut belüfteten Bereich, um das Einatmen von Lötdämpfen zu vermeiden. Verwenden Sie isolierte Werkzeuge, um Stromschläge zu vermeiden. Achten Sie darauf, dass die Stromquelle ausgeschaltet ist, bevor Sie mit den Arbeiten beginnen. Entsorgen Sie elektronische Bauteile und Lötzinn umweltgerecht.
Mit dieser detaillierten Anleitung sind Sie bestens gerüstet, um die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 sicher und zuverlässig in Ihre Projekte zu integrieren. Viel Erfolg bei der Umsetzung Ihrer Ideen!
FAQ – Häufig gestellte Fragen
Welche Spannung wird für die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 benötigt?
Die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 benötigt eine typische Durchlassspannung von 2,2 V. Es ist wichtig, diese Spannung zu beachten, um die LED-Anzeige korrekt zu betreiben und Schäden zu vermeiden.
Wie viel Strom benötigt die LED-Anzeige?
Die LED-Anzeige benötigt einen typischen Durchlassstrom von 20 mA pro Segment. Es wird empfohlen, einen Vorwiderstand zu verwenden, um den Strom zu begrenzen und eine optimale Helligkeit und Lebensdauer zu gewährleisten.
Welche Farbe hat die LED-Anzeige?
Die LED-Anzeige strahlt in der Farbe Super Yellow Green, was einer Wellenlänge von 573 nm entspricht. Diese Farbe ist gut sichtbar und eignet sich für viele Anwendungen.
Kann ich die LED-Anzeige mit einem Mikrocontroller ansteuern?
Ja, die LED-Anzeige kann problemlos mit einem Mikrocontroller angesteuert werden. Es gibt zahlreiche Bibliotheken und Beispiele, die die Ansteuerung erleichtern. Achten Sie darauf, die GPIO-Pins des Mikrocontrollers richtig zu konfigurieren und die LED-Segmente mit dem richtigen Strom zu versorgen.
Ist die LED-Anzeige RoHS-konform?
Ja, die Everlight LED-Anzeige ELD-512SYGWA/S530-E2 ist RoHS-konform und erfüllt die strengen Umweltstandards der Europäischen Union. Sie können diese Anzeige mit gutem Gewissen in Ihren Projekten einsetzen.
Wie montiere ich die LED-Anzeige auf einer Platine?
Um die LED-Anzeige auf einer Platine zu montieren, stecken Sie die Anschlüsse der Anzeige vorsichtig in die entsprechenden Löcher. Achten Sie darauf, dass die Anzeige richtig ausgerichtet ist und alle Anschlüsse korrekt sitzen. Löten Sie die Anschlüsse sorgfältig fest, indem Sie Lötzinn auf die Lötstellen geben. Überprüfen Sie die Lötstellen mit einem Multimeter, um sicherzustellen, dass alle Verbindungen einwandfrei sind.
Kann ich die LED-Anzeige auch auf einem Breadboard verwenden?
Ja, die LED-Anzeige kann auch auf einem Breadboard verwendet werden. Stecken Sie die Anschlüsse der Anzeige in die entsprechenden Steckplätze. Achten Sie darauf, dass die Anzeige stabil sitzt und die Anschlüsse guten Kontakt haben. Verwenden Sie Jumper-Kabel, um die Anschlüsse der Anzeige mit den anderen Komponenten Ihrer Schaltung zu verbinden.
Was ist der Betriebstemperaturbereich der LED-Anzeige?
Der Betriebstemperaturbereich der Everlight LED-Anzeige ELD-512SYGWA/S530-E2 liegt zwischen -40°C und +85°C. Dies ermöglicht den Einsatz der Anzeige in einer Vielzahl von Umgebungen, auch unter extremen Bedingungen.
