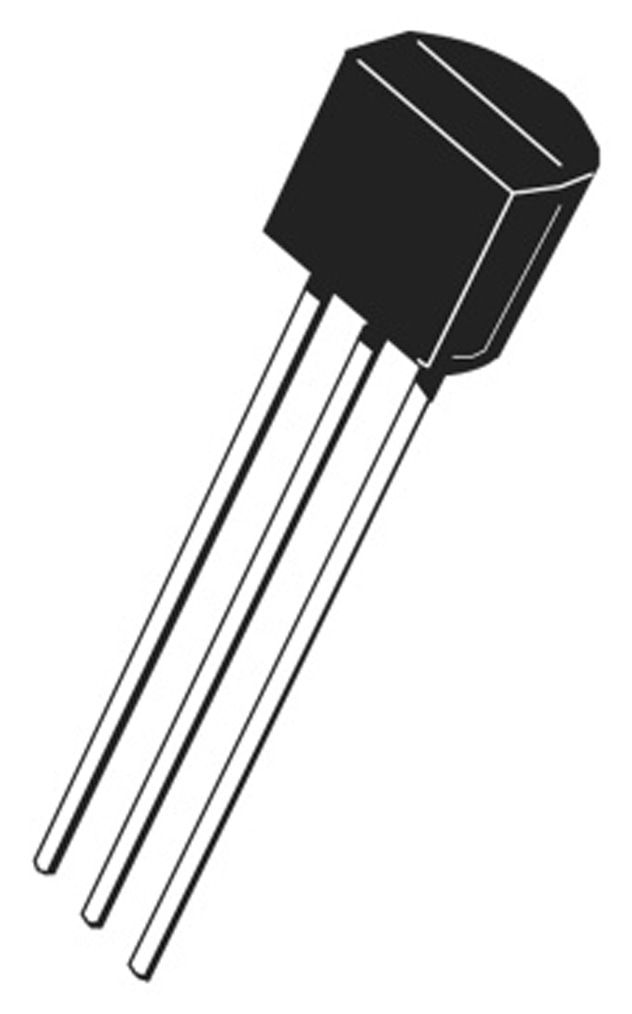

Fagor Thyristor FS0103MA: Präzise Leistung für anspruchsvolle Anwendungen
Der Fagor Thyristor FS0103MA ist eine hochentwickelte Halbleiterkomponente, die für ihre Zuverlässigkeit und Effizienz in einer Vielzahl von elektronischen Steuerungs- und Leistungsschaltungen geschätzt wird. Dieses Bauteil eignet sich ideal für Ingenieure, Techniker und Hobbyisten, die präzise Kontrolle über elektrische Ströme benötigen, sei es in industriellen Automatisierungssystemen, in der Leistungselektronik oder in spezialisierten Laboranwendungen.
Entdecken Sie die Vorteile des Fagor Thyristor FS0103MA
Wenn Sie nach einer robusten und leistungsstarken Lösung für Ihre elektronischen Projekte suchen, bietet Ihnen der Fagor Thyristor FS0103MA eine Reihe entscheidender Vorteile, die Ihre Arbeit erleichtern und die Effektivität Ihrer Schaltungen verbessern:
- Hohe Schaltleistung: Entwickelt, um hohe Ströme und Spannungen sicher zu schalten, was ihn zu einer zuverlässigen Wahl für anspruchsvolle Aufgaben macht.
- Präzise Steuerung: Ermöglicht eine feinfühlige und genaue Regelung von Leistungsströmen, unerlässlich für Anwendungen, die empfindliche Komponenten schützen oder eine exakte Betriebsweise erfordern.
- Robustheit und Langlebigkeit: Gefertigt nach strengen Qualitätsstandards, gewährleistet dieser Thyristor eine lange Lebensdauer und Zuverlässigkeit auch unter schwierigen Betriebsbedingungen.
- Vielseitige Einsatzmöglichkeiten: Ob in Motorsteuerungen, Stromversorgungen oder Lichtdimmern, der FS0103MA passt sich flexibel an unterschiedlichste Anwendungsanforderungen an.
- Optimierte Wärmeableitung: Durchdachtes Design sorgt für eine effektive Wärmeabfuhr, was die Betriebssicherheit erhöht und die Lebensdauer des Bauteils verlängert.
Technische Spezifikationen und Leistungsmerkmale
Der Fagor Thyristor FS0103MA zeichnet sich durch seine sorgfältig definierten technischen Parameter aus, die eine optimale Leistung in Ihrer Anwendung gewährleisten. Jedes Detail wurde auf maximale Effizienz und Zuverlässigkeit abgestimmt, damit Sie sich auf die Kernfunktion Ihrer Schaltung konzentrieren können.
| Merkmal | Spezifikation |
|---|---|
| Typ | Thyristor (SCR – Silicon Controlled Rectifier) |
| Maximale Durchlassstromstärke (IT(AV)) | 10 A |
| Spitzensperrspannung (VRRM) | 800 V |
| Spitzensperrdifferenzstrom (ID(on)) | 30 mA (typisch) |
| Maximale Einschaltstromsteilheit (dIT/dt) | 50 A/µs (typisch) |
| Maximaler Haltestrom (IH) | 50 mA (typisch) |
| Ansteuerspannung (VGT) | 1.5 V (typisch) |
| Ansteuerstrom (IGT) | 50 mA (typisch) |
| Gehäusetyp | TO-220 (industriestandard für gute Wärmeableitung) |
| Betriebstemperaturbereich | -40 °C bis +125 °C |
Anwendungsgebiete und Einsatzmöglichkeiten
Der Fagor Thyristor FS0103MA ist ein vielseitiges Bauteil, das in zahlreichen technischen Bereichen eine wichtige Rolle spielt. Seine Fähigkeit, hohe Leistungen zu schalten und präzise zu steuern, macht ihn zu einer bevorzugten Wahl für Entwickler und Anwender in unterschiedlichsten Branchen.
Industrielle Automatisierung
In der industriellen Automatisierung werden Thyristoren wie der FS0103MA häufig zur Steuerung von Motoren, Heizungen und anderen leistungshungrigen Geräten eingesetzt. Sie ermöglichen eine sanfte Anlaufsteuerung von Motoren (Soft-Start), was deren Lebensdauer verlängert und den Energieverbrauch optimiert. Darüber hinaus sind sie essentiell für die präzise Regelung von Leistungsgleichrichtern und Wechselrichtern, die das Herzstück vieler industrieller Prozesse bilden.
Stromversorgungen und Netzteile
Für die Entwicklung von stabilen und effizienten Stromversorgungen ist der Fagor Thyristor FS0103MA eine hervorragende Wahl. Er kann in Schaltnetzteilen zur Steuerung der Energieübertragung oder in linear geregelten Netzteilen zur Feinjustierung der Ausgangsspannung eingesetzt werden. Seine hohe Spannungsfestigkeit und Strombelastbarkeit gewährleisten eine zuverlässige Funktion, selbst unter wechselnden Lastbedingungen.
Beleuchtungstechnik und Dimm-Anwendungen
Obwohl moderne LED-Technologie oft eigene Treiber verwendet, finden Thyristoren weiterhin Anwendung in der professionellen Lichtsteuerung, insbesondere bei der Ansteuerung von Hochleistungsbeleuchtung oder in älteren Systemen. Der FS0103MA ermöglicht eine feinfühlige Phasenanschnittsteuerung, die für die stufenlose Helligkeitsregelung von Glühlampen oder Halogenstrahlern bekannt ist. Diese präzise Kontrolle ist auch in speziellen Bühnen- oder Veranstaltungstechnikbereichen von Bedeutung.
Labor und Prototypenentwicklung
In Forschungslaboren und bei der Entwicklung von Prototypen bietet der Fagor Thyristor FS0103MA die nötige Flexibilität und Leistung, um komplexe Schaltungen zu realisieren. Ob für Leistungstests, die Entwicklung von Prüfständen oder die Erstellung von kundenspezifischen Steuerungsmodulen – seine gut dokumentierten Eigenschaften und seine Robustheit machen ihn zu einem verlässlichen Bestandteil im Entwicklungsprozess.
Wichtige Überlegungen zur Installation und Handhabung
Um die optimale Leistung und Langlebigkeit Ihres Fagor Thyristors FS0103MA zu gewährleisten, ist eine sorgfältige Beachtung bestimmter Installations- und Handhabungsrichtlinien unerlässlich. Die richtige Montage und die Beachtung der elektrischen Parameter sind entscheidend für eine sichere und effektive Funktion.
Wärmemanagement
Der Fagor Thyristor FS0103MA kann unter Last beträchtliche Wärme entwickeln. Eine adäquate Wärmeableitung ist daher von höchster Bedeutung. Wir empfehlen die Montage auf einem geeigneten Kühlkörper, dessen Größe sich nach der maximalen Verlustleistung des Thyristors und den Umgebungsbedingungen richtet. Eine dünne Schicht Wärmeleitpaste zwischen dem Thyristor und dem Kühlkörper verbessert den thermischen Übergang erheblich.
Beschaltung und Ansteuerung
Stellen Sie sicher, dass die Ansteuerung (Gate) korrekt mit einem geeigneten Triggerkreis verbunden ist. Vermeiden Sie Überspannungen oder zu schnelle Spannungsanstiege am Gate, da dies zu ungewolltem Einschalten führen kann. Beachten Sie stets die maximal zulässigen Spannungs- und Stromwerte gemäß dem Datenblatt, um Beschädigungen zu vermeiden.
Schutzschaltungen
Je nach Anwendung kann es ratsam sein, zusätzliche Schutzschaltungen zu implementieren. Dazu gehören beispielsweise Überspannungsbegrenzer (Varistoren oder Zenerdioden) und Schutzfilter (RC-Glieder) zur Vermeidung von Spannungsspitzen oder Rauschen, die die Schaltung beeinträchtigen könnten. Dies ist besonders wichtig in Umgebungen mit hoher elektromagnetischer Störung.
FAQ – Häufig gestellte Fragen zu Fagor Thyristor FS0103MA
Was ist ein Thyristor und wie funktioniert er im Allgemeinen?
Ein Thyristor, auch bekannt als Silizium-gesteuerter Gleichrichter (SCR), ist ein Halbleiterbauteil, das als elektronischer Schalter fungiert. Er lässt Strom nur in eine Richtung fließen, sobald er eingeschaltet wird. Das Einschalten erfolgt durch ein kurzes Steuersignal am Gate-Anschluss. Ist der Thyristor einmal eingeschaltet, bleibt er leitend, bis der Stromfluss unter einen bestimmten Schwellenwert fällt oder die Spannung umgepolt wird. Dies macht ihn ideal für Steuerungsanwendungen.
Welche Stromstärken und Spannungen kann der Fagor Thyristor FS0103MA maximal verarbeiten?
Der Fagor Thyristor FS0103MA ist für eine maximale durchschnittliche Durchlassstromstärke von 10 Ampere (IT(AV)) ausgelegt. Seine Spitzensperrspannung (VRRM), also die maximale Rückwärtsspannung, die er sperren kann, beträgt 800 Volt. Es ist wichtig, diese Grenzwerte nicht zu überschreiten, um eine zuverlässige Funktion und Langlebigkeit zu gewährleisten.
Für welche Art von Anwendungen ist der Fagor Thyristor FS0103MA besonders gut geeignet?
Dank seiner Leistungsfähigkeit und Robustheit eignet sich der FS0103MA hervorragend für Anwendungen in der industriellen Automatisierung, wie z.B. Motorsteuerungen und Heizungsregelungen. Auch in Stromversorgungen, Leistungselektronik, Laborgeräten und spezialisierten Schaltkreisen, wo eine präzise Leistungssteuerung benötigt wird, spielt er seine Stärken aus. Er ist eine verlässliche Komponente für anspruchsvolle elektrische Systeme.
Muss ich spezielle Kühlmaßnahmen ergreifen, wenn ich den Fagor Thyristor FS0103MA verwende?
Ja, da der Thyristor unter Last Wärme entwickelt, ist eine adäquate Kühlung unerlässlich, um eine Überhitzung und mögliche Beschädigung zu vermeiden. Die Montage auf einem geeigneten Kühlkörper, dessen Größe sich nach der Verlustleistung richtet, ist dringend empfohlen. Eine dünne Schicht Wärmeleitpaste zwischen dem Thyristor und dem Kühlkörper verbessert den Wärmeübergang signifikant.
Was bedeutet dIT/dt und warum ist dieser Wert beim FS0103MA wichtig?
dIT/dt steht für die maximale Stromanstiegsgeschwindigkeit, die der Thyristor im eingeschalteten Zustand ohne Beschädigung verarbeiten kann. Ein hoher dIT/dt-Wert von 50 A/µs im FS0103MA bedeutet, dass er sehr schnell hohe Ströme schalten kann, ohne dass es zu lokaler Überlastung im Halbleitermaterial kommt. Dies ist wichtig für Anwendungen, bei denen schnelle Schaltvorgänge auftreten, wie z.B. in Schaltnetzteilen.
Wie wird der Fagor Thyristor FS0103MA eingeschaltet?
Der Fagor Thyristor FS0103MA wird durch das Anlegen eines kurzen Strompulses oder einer Spannung an seinen Gate-Anschluss eingeschaltet. Sobald er leitend geworden ist, bleibt er dies, solange der Strom durch die Hauptanschlüsse (Anode und Kathode) über dem sogenannten Haltestrom liegt und die Hauptspannung nicht umgepolt wird. Die für das Einschalten erforderliche Gate-Spannung (VGT) und der Gate-Strom (IGT) sind typischerweise gering.
Gibt es besondere Sicherheitsvorkehrungen bei der Arbeit mit diesem Thyristor?
Ja, wie bei allen Hochleistungskomponenten sollten bei der Arbeit mit dem Fagor Thyristor FS0103MA stets grundlegende Sicherheitsvorkehrungen getroffen werden. Dazu gehört das Tragen von geeigneter Schutzkleidung (z.B. Schutzbrille), das Vermeiden von direktem Kontakt mit leitenden Oberflächen und die Sicherstellung, dass alle Stromversorgungen vor der Handhabung abgeschaltet sind. Das Arbeiten mit Spannungen über 50V AC oder 120V DC birgt Gefahren.
