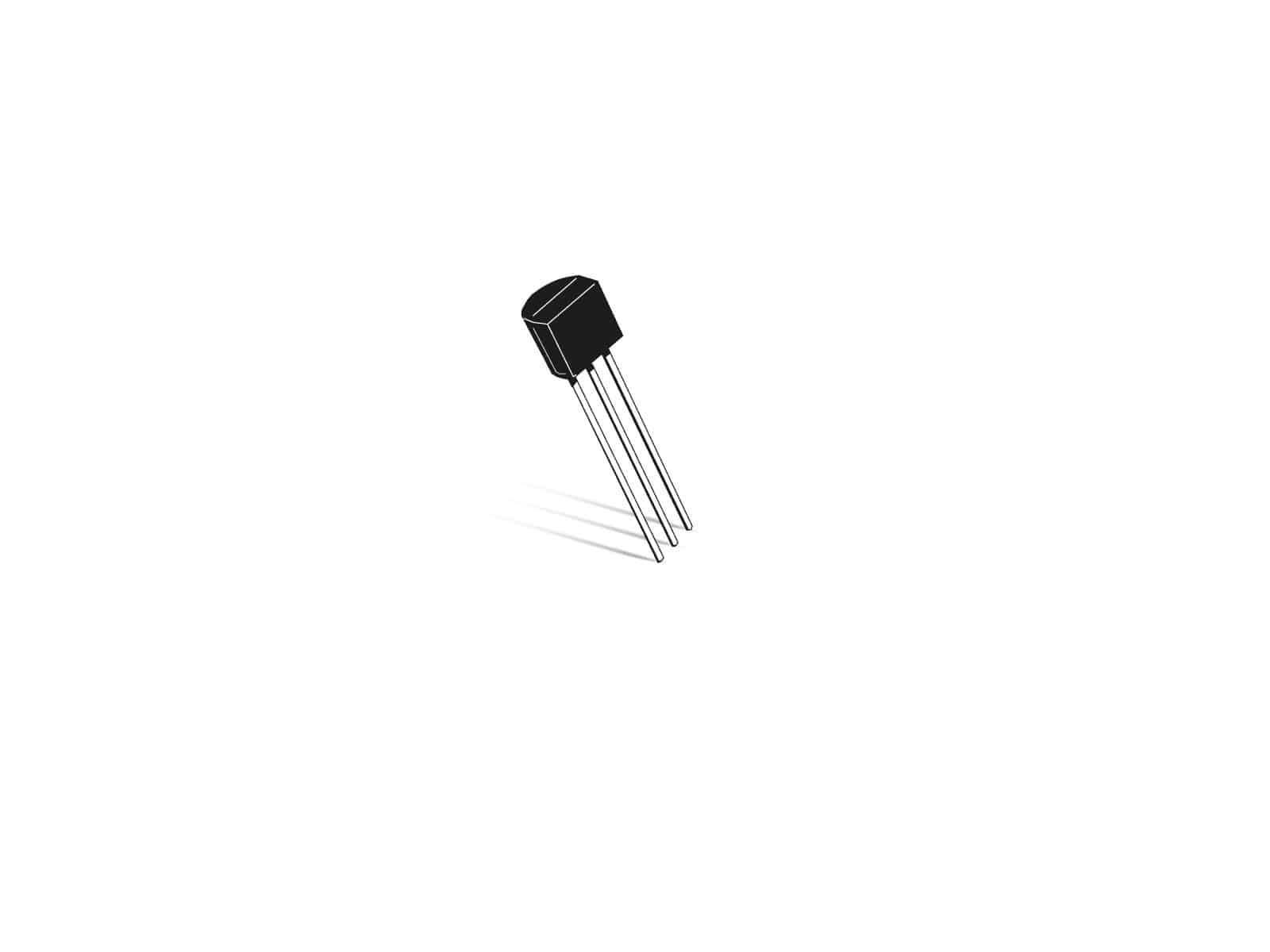

Entdecken Sie die Welt der Elektronik mit dem FAIRCHILD Bipolar, Kleinleistungstransistor BF199 – ein Bauteil, das Ihre Projekte beflügeln wird! Dieser NPN-Transistor im TO-92 Gehäuse ist nicht nur ein unscheinbares Elektronikbauteil, sondern ein Schlüssel zu kreativen Schaltungen und innovativen Lösungen. Lassen Sie sich von seiner Leistungsfähigkeit inspirieren und entdecken Sie, wie der BF199 Ihre Ideen zum Leben erwecken kann.
Der FAIRCHILD BF199: Ein Kraftpaket im Miniaturformat
Der FAIRCHILD BF199 ist ein NPN-Bipolartransistor, der speziell für Anwendungen entwickelt wurde, bei denen es auf eine hohe Verstärkung und einen niedrigen Rauschpegel ankommt. Seine kompakte Bauform im TO-92 Gehäuse macht ihn ideal für den Einsatz in dicht bestückten Leiterplatten und miniaturisierten Schaltungen. Aber lassen Sie sich von seiner Größe nicht täuschen – der BF199 bietet eine beeindruckende Leistung und Zuverlässigkeit.
Dieser Transistor ist ein unverzichtbares Werkzeug für Elektronikbastler, Studenten, Ingenieure und alle, die sich für die faszinierende Welt der Elektronik begeistern. Egal, ob Sie einen einfachen Verstärker bauen, einen komplexen Oszillator entwerfen oder ein Funksignal verstärken möchten – der BF199 ist der perfekte Partner für Ihre Projekte.
Technische Daten im Überblick
Um Ihnen einen schnellen Überblick über die wichtigsten technischen Daten des FAIRCHILD BF199 zu geben, haben wir eine Tabelle für Sie zusammengestellt:
| Parameter | Wert | Einheit |
|---|---|---|
| Polarität | NPN | – |
| Gehäuse | TO-92 | – |
| Kollektor-Emitter-Spannung (Vceo) | 25 | V |
| Kollektorstrom (Ic) | 25 | mA |
| Verlustleistung (Pd) | 0.35 | W |
| Stromverstärkung (hFE) | 40 – 250 | – |
| Übergangsfrequenz (ft) | 200 | MHz |
Diese technischen Daten sind entscheidend für die Planung und den Bau Ihrer Schaltungen. Sie ermöglichen es Ihnen, den BF199 optimal an Ihre Bedürfnisse anzupassen und das Beste aus ihm herauszuholen.
Anwendungsbereiche des BF199: Vielfalt, die begeistert
Der FAIRCHILD BF199 ist ein echter Alleskönner und findet in einer Vielzahl von Anwendungen Verwendung. Seine Vielseitigkeit macht ihn zu einem unverzichtbaren Bauteil in der Elektronikentwicklung und -reparatur. Hier sind einige Beispiele, wie Sie den BF199 in Ihren Projekten einsetzen können:
- Verstärkerschaltungen: Der BF199 eignet sich hervorragend für den Bau von Audioverstärkern, Vorverstärkern und HF-Verstärkern. Seine hohe Verstärkung und sein niedriger Rauschpegel sorgen für eine exzellente Klangqualität und eine zuverlässige Signalverstärkung.
- Oszillatoren: Dank seiner hohen Übergangsfrequenz kann der BF199 in Oszillatorschaltungen eingesetzt werden, um stabile und präzise Signale zu erzeugen.
- Schalter: Der BF199 kann als elektronischer Schalter verwendet werden, um Lasten zu steuern oder Signale zu schalten.
- Mischer: In Mischerschaltungen kann der BF199 verwendet werden, um Signale zu kombinieren oder zu modulieren.
- HF-Anwendungen: Aufgrund seiner guten HF-Eigenschaften ist der BF199 ideal für den Einsatz in Radioempfängern, Sendern und anderen HF-Schaltungen.
Die Einsatzmöglichkeiten des BF199 sind nahezu unbegrenzt. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie, wie dieser Transistor Ihre Projekte bereichern kann.
Der BF199 in der Praxis: Erfolgsgeschichten
Viele Elektronikbastler und Ingenieure haben den BF199 bereits erfolgreich in ihren Projekten eingesetzt. Hier sind einige inspirierende Beispiele:
- Ein Amateurfunker baute einen Kurzwellenempfänger mit dem BF199 als HF-Verstärker. Das Ergebnis war ein empfindlicher und rauscharm arbeitender Empfänger, der selbst schwache Signale klar und deutlich empfangen konnte.
- Ein Student entwickelte einen Audioverstärker für sein Gitarrenverstärkerprojekt. Der BF199 sorgte für eine hohe Verstärkung und einen warmen, satten Klang.
- Ein Elektronikreparateur setzte den BF199 als Ersatzteil in einem alten Radio ein. Dadurch konnte er das Radio wieder zum Leben erwecken und seinem Besitzer eine Freude machen.
Diese Erfolgsgeschichten zeigen, dass der BF199 ein zuverlässiges und leistungsfähiges Bauteil ist, das in den Händen kreativer Köpfe Großes bewirken kann.
Vorteile des FAIRCHILD BF199: Warum dieser Transistor die richtige Wahl ist
Es gibt viele Gründe, warum der FAIRCHILD BF199 die ideale Wahl für Ihre Elektronikprojekte ist. Hier sind die wichtigsten Vorteile auf einen Blick:
- Hohe Verstärkung: Der BF199 bietet eine hohe Stromverstärkung (hFE), die es Ihnen ermöglicht, schwache Signale effektiv zu verstärken.
- Niedriger Rauschpegel: Dank seines niedrigen Rauschpegels eignet sich der BF199 ideal für Anwendungen, bei denen es auf eine hohe Signalqualität ankommt.
- Hohe Übergangsfrequenz: Die hohe Übergangsfrequenz (ft) ermöglicht den Einsatz des BF199 in schnellen Schaltungen und HF-Anwendungen.
- Kompakte Bauform: Das TO-92 Gehäuse ermöglicht eine einfache Integration in dicht bestückte Leiterplatten und miniaturisierte Schaltungen.
- Hohe Zuverlässigkeit: Der BF199 ist ein robustes und zuverlässiges Bauteil, das auch unter schwierigen Bedingungen zuverlässig funktioniert.
- Gutes Preis-Leistungs-Verhältnis: Der BF199 bietet eine ausgezeichnete Leistung zu einem erschwinglichen Preis.
Mit dem FAIRCHILD BF199 investieren Sie in ein Qualitätsprodukt, das Ihnen viele Jahre Freude bereiten wird.
Tipps und Tricks für den Einsatz des BF199
Um das Beste aus Ihrem FAIRCHILD BF199 herauszuholen, haben wir einige nützliche Tipps und Tricks für Sie zusammengestellt:
- Beachten Sie die Polarität: Achten Sie beim Einbau des BF199 auf die richtige Polarität. Der Emitter, die Basis und der Kollektor müssen korrekt angeschlossen werden, um eine einwandfreie Funktion zu gewährleisten.
- Verwenden Sie einen Kühlkörper: Wenn der BF199 in einer Anwendung eingesetzt wird, bei der er stark belastet wird, empfiehlt es sich, einen Kühlkörper zu verwenden, um eine Überhitzung zu vermeiden.
- Schützen Sie den Transistor vor statischer Entladung: Der BF199 ist empfindlich gegenüber statischer Entladung. Achten Sie darauf, ihn vor dem Einbau zu entladen, indem Sie ihn beispielsweise kurzzeitig an einem geerdeten Gegenstand berühren.
- Verwenden Sie hochwertige Bauteile: Um eine optimale Leistung und Zuverlässigkeit zu gewährleisten, sollten Sie in Ihren Schaltungen nur hochwertige Bauteile verwenden.
- Experimentieren Sie: Der BF199 ist ein vielseitiges Bauteil. Experimentieren Sie mit verschiedenen Schaltungskonfigurationen, um seine Möglichkeiten voll auszuschöpfen.
Mit diesen Tipps und Tricks sind Sie bestens gerüstet, um den FAIRCHILD BF199 erfolgreich in Ihren Projekten einzusetzen.
Der FAIRCHILD BF199: Mehr als nur ein Transistor
Der FAIRCHILD BF199 ist mehr als nur ein elektronisches Bauteil – er ist ein Tor zu einer Welt voller Kreativität, Innovation und technischer Möglichkeiten. Mit diesem Transistor können Sie Ihre Ideen verwirklichen, Ihre Schaltungen zum Leben erwecken und Ihre Elektronikprojekte auf ein neues Level heben.
Lassen Sie sich von der Leistungsfähigkeit des BF199 inspirieren und entdecken Sie die unendlichen Möglichkeiten, die er Ihnen bietet. Bestellen Sie noch heute Ihren FAIRCHILD BF199 und starten Sie in eine aufregende Zukunft der Elektronik!
FAQ – Häufig gestellte Fragen zum FAIRCHILD BF199
Was ist der Unterschied zwischen einem NPN- und einem PNP-Transistor?
NPN- und PNP-Transistoren sind zwei verschiedene Arten von Bipolartransistoren, die sich in ihrer Funktionsweise und Polarität unterscheiden. Ein NPN-Transistor leitet Strom, wenn die Basisspannung höher ist als die Emitterspannung, während ein PNP-Transistor Strom leitet, wenn die Basisspannung niedriger ist als die Emitterspannung. Der FAIRCHILD BF199 ist ein NPN-Transistor.
Wie finde ich das Datenblatt für den BF199?
Das Datenblatt für den FAIRCHILD BF199 finden Sie in der Regel auf der Website des Herstellers (ON Semiconductor, nach der Übernahme von Fairchild Semiconductor). Suchen Sie einfach nach „BF199 datasheet“ in einer Suchmaschine, um schnell zum entsprechenden Dokument zu gelangen. Im Datenblatt finden Sie detaillierte Informationen zu den elektrischen Eigenschaften, den maximalen Bewertungen und den typischen Anwendungen des Transistors.
Kann ich den BF199 durch einen anderen Transistor ersetzen?
Ja, es gibt verschiedene Transistoren, die als Ersatz für den BF199 verwendet werden können. Einige gängige Alternativen sind der 2N3904, der BC547 und der BC549. Achten Sie jedoch darauf, die technischen Daten der Ersatztransistoren sorgfältig zu prüfen, um sicherzustellen, dass sie für Ihre Anwendung geeignet sind. Insbesondere die Kollektor-Emitter-Spannung, der Kollektorstrom und die Stromverstärkung sollten ausreichend sein.
Wie schließe ich den BF199 richtig an?
Die Pinbelegung des BF199 im TO-92 Gehäuse ist wie folgt: Pin 1 ist der Emitter, Pin 2 ist die Basis und Pin 3 ist der Kollektor. Beachten Sie, dass die Pinbelegung je nach Hersteller variieren kann. Überprüfen Sie daher immer das Datenblatt, um sicherzustellen, dass Sie den Transistor richtig anschließen. Eine falsche Anschaltung kann zu Schäden am Transistor oder an der gesamten Schaltung führen.
Welche Spannungen und Ströme darf ich maximal an den BF199 anlegen?
Die maximal zulässige Kollektor-Emitter-Spannung (Vceo) für den BF199 beträgt 25 V, der maximal zulässige Kollektorstrom (Ic) beträgt 25 mA und die maximale Verlustleistung (Pd) beträgt 0.35 W. Es ist wichtig, diese Werte nicht zu überschreiten, da dies zu einer Beschädigung des Transistors führen kann. Achten Sie darauf, die Betriebsbedingungen des BF199 innerhalb der spezifizierten Grenzen zu halten, um eine lange Lebensdauer und einen zuverlässigen Betrieb zu gewährleisten.
Kann ich den BF199 für Hochfrequenzanwendungen verwenden?
Ja, der BF199 eignet sich aufgrund seiner hohen Übergangsfrequenz (ft) von 200 MHz gut für Hochfrequenzanwendungen. Er kann in Radioempfängern, Sendern und anderen HF-Schaltungen eingesetzt werden, um Signale zu verstärken oder zu mischen. Beachten Sie jedoch, dass für den optimalen Betrieb in HF-Schaltungen eine sorgfältige Anpassung der Impedanzen und eine geeignete Beschaltung erforderlich sind.
Wie kann ich den BF199 vor statischer Entladung schützen?
Um den BF199 vor statischer Entladung zu schützen, sollten Sie folgende Maßnahmen ergreifen: Tragen Sie ein antistatisches Armband, bevor Sie den Transistor berühren. Arbeiten Sie auf einer antistatischen Matte. Bewahren Sie den BF199 in einer antistatischen Verpackung auf, bis Sie ihn benötigen. Vermeiden Sie es, den Transistor an Kunststoffoberflächen zu reiben. Durch diese Vorsichtsmaßnahmen können Sie das Risiko einer Beschädigung des BF199 durch statische Entladung minimieren.
