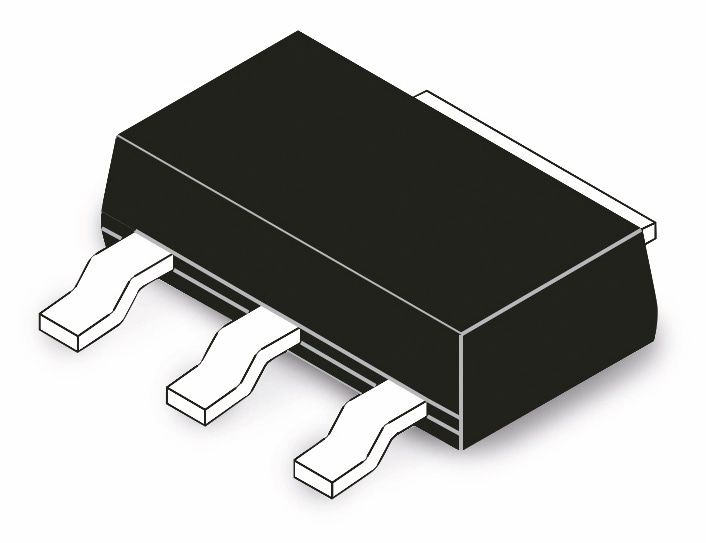

FAIRCHILD SMD NPN-Transistor PZTA42 – Präzision für anspruchsvolle Elektronikprojekte
Sie suchen nach einem hochleistungsfähigen NPN-Transistor für Ihre Schaltungsentwürfe? Der FAIRCHILD SMD NPN-Transistor PZTA42 ist die ideale Wahl für professionelle Anwender und ambitionierte Hobbyisten, die auf zuverlässige und präzise Leistung in ihren elektronischen Anwendungen Wert legen. Dieser vielseitige Transistor eignet sich hervorragend für eine breite Palette von Schaltungen, von Schaltanwendungen bis hin zu linearen Verstärkern, und bietet eine solide Grundlage für Ihre technischen Herausforderungen.
Überragende Leistung und Zuverlässigkeit
Der FAIRCHILD SMD NPN-Transistor PZTA42 zeichnet sich durch seine herausragenden elektrischen Eigenschaften aus, die ihn zu einer erstklassigen Komponente für anspruchsvolle Elektronikprojekte machen. Seine Konstruktion und Fertigung durch FAIRCHILD, einen renommierten Hersteller im Bereich Halbleitertechnologie, garantiert eine konsistente und zuverlässige Performance. Dies ist besonders wichtig, wenn es auf Stabilität und Langlebigkeit Ihrer Schaltungen ankommt. Die Fähigkeit, sowohl in schnellen Schaltvorgängen als auch in präzisen analogen Anwendungen zu überzeugen, macht ihn zu einem wahren Allrounder für Entwickler.
Vielseitige Einsatzmöglichkeiten für Ihre Projekte
Die Anwendungsbereiche des PZTA42 sind denkbar vielfältig. Er eignet sich exzellent für:
- Schaltapplikationen: Der Transistor kann effizient als Schalter eingesetzt werden, um Ströme schnell und verlustarm zu steuern. Dies ist entscheidend für das Design von digitalen Logikschaltungen, Netzteilen oder PWM-Steuerungen. Seine schnelle Schaltgeschwindigkeit minimiert Schaltverluste und erhöht die Effizienz.
- Verstärkerschaltungen: Ob als Teil einer Vorverstärkerstufe oder in Leistungsendstufen, der PZTA42 liefert eine stabile und lineare Verstärkung. Dies ist unerlässlich für Audioanwendungen, Signalaufbereitung oder Messinstrumente, bei denen eine präzise Signalverarbeitung gefordert ist.
- Treiberstufen: Zum Ansteuern von Relais, Motoren, LEDs oder anderen Lasten ist der PZTA42 aufgrund seiner Strombelastbarkeit und Spannungsfestigkeit eine hervorragende Wahl. Er schützt empfindlichere Bauteile und sorgt für eine zuverlässige Ansteuerung.
- Oszillatoren und Oszillator-Schaltungen: In Schwingkreisen kann der Transistor zur Generierung von Frequenzen eingesetzt werden, was ihn für HF-Applikationen oder Taktgeberschaltungen interessant macht.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Transistortyp | NPN, bipolare Schnittstelle (BJT) |
| Gehäuseform | SMD (Surface Mount Device) – für automatisierte Bestückung optimiert. Bietet geringere Größe und verbesserte thermische Eigenschaften im Vergleich zu bedrahteten Bauteilen. |
| Max. Kollektor-Emitter-Spannung (VCEO) | Bis zu 300V. Ermöglicht den Einsatz in Hochspannungsanwendungen, wo andere Transistoren an ihre Grenzen stoßen würden. Bietet zusätzliche Sicherheit und Spielraum im Design. |
| Max. Kollektorstrom (IC) | Bis zu 1A. Ausreichend für eine Vielzahl von Lasten und Schaltanwendungen, ohne dass zusätzliche Leistungstransistoren erforderlich sind. |
| Max. Kollektor-Basis-Spannung (VCBO) | Bis zu 300V. Sorgt für eine hohe Spannungsfestigkeit über die gesamte Bauteilgrenze hinweg. |
| Max. Emitter-Basis-Spannung (VEBO) | Bis zu 6V. Standardwert, der eine sichere Ansteuerung über die Basis-Emitter-Strecke ermöglicht. |
| Maximale Verlustleistung (PD) | Typischerweise bis zu 625mW (bei 25°C Umgebungstemperatur, abhängig vom Gehäusetyp und der Montage auf der Platine). Wichtige Angabe für die thermische Auslegung Ihrer Schaltung, um Überhitzung zu vermeiden. |
| DC Stromverstärkungsfaktor (hFE) | Breiter Bereich (typischerweise ab 100 bei niedrigeren Strömen bis zu 300 bei höheren Strömen). Bietet Flexibilität in der Auslegung von Verstärkungs- und Schaltschaltungen, ermöglicht zuverlässige Verstärkungsgrade. |
| Betriebstemperatur | Von -55°C bis +150°C. Ermöglicht den zuverlässigen Betrieb in einem sehr breiten Temperaturspektrum, von extremen Kältebedingungen bis hin zu hohen Umgebungstemperaturen. |
| Hersteller | FAIRCHILD. Bekannt für hohe Qualität und Zuverlässigkeit in der Halbleiterfertigung. Steht für bewährte Technik und langlebige Komponenten. |
Warum Sie sich für den FAIRCHILD PZTA42 entscheiden sollten
Die Entscheidung für den FAIRCHILD SMD NPN-Transistor PZTA42 ist eine Investition in die Qualität und Zuverlässigkeit Ihrer elektronischen Schaltungen. Seine robuste Bauweise und die präzisen elektrischen Parameter ermöglichen Ihnen, Projekte mit Vertrauen umzusetzen. Ganz gleich, ob Sie in der Forschung und Entwicklung tätig sind, Prototypen bauen oder Serienprodukte optimieren – dieser Transistor bietet die Performance, die Sie benötigen.
Häufig gestellte Fragen (FAQ)
Was ist ein NPN-Transistor und wozu wird er verwendet?
Ein NPN-Transistor ist ein Halbleiterbauelement, das primär zur Steuerung und Verstärkung von elektrischen Signalen eingesetzt wird. Er fungiert im Wesentlichen wie ein elektronisch gesteuerter Schalter oder eine regelbare Stromquelle. In einer typischen Konfiguration steuert ein kleines Signal an der Basis den Fluss eines größeren Stroms zwischen Kollektor und Emitter. NPN-Transistoren sind fundamental für fast jede elektronische Schaltung, von einfachen Logikgattern bis hin zu komplexen Verstärkern und Schaltnetzteilen.
Was bedeutet „SMD“ bei einem Transistor?
SMD steht für „Surface Mount Device“, was auf Deutsch „Oberflächenmontagebauteil“ bedeutet. Transistoren in SMD-Bauform werden direkt auf die Oberfläche einer Leiterplatte gelötet, im Gegensatz zu bedrahteten Bauteilen, die durch Löcher gesteckt werden. SMD-Bauteile ermöglichen eine höhere Packungsdichte auf der Platine, sind ideal für automatisierte Fertigungsprozesse und bieten oft bessere thermische Eigenschaften und schnellere Signalwege.
Für welche Art von Schaltungen ist der PZTA42 besonders gut geeignet?
Der FAIRCHILD SMD NPN-Transistor PZTA42 eignet sich hervorragend für eine breite Palette von Schaltungen. Aufgrund seiner hohen Spannungsfestigkeit von bis zu 300V ist er ideal für Hochspannungsanwendungen, wie z.B. in Netzteilen, Beleuchtungssystemen oder zur Ansteuerung von Gasentladungslampen. Gleichzeitig ermöglicht seine moderate Strombelastbarkeit von bis zu 1A den Einsatz in vielen Schalt- und Verstärkeranwendungen im mittleren Leistungsbereich, zum Beispiel als Treibertransistor für Relais oder Motoren.
Wie unterscheidet sich der PZTA42 von anderen NPN-Transistoren?
Der PZTA42 zeichnet sich insbesondere durch seine hohe Kollektor-Emitter-Spannung (VCEO) von bis zu 300V aus, was ihn von vielen Standard-NPN-Transistoren unterscheidet, die oft nur Spannungen bis 50-100V aushalten. Dies macht ihn zu einer ausgezeichneten Wahl für Applikationen, bei denen höhere Spannungsreserven erforderlich sind. Die Kombination aus hoher Spannungsfestigkeit und einer Strombelastbarkeit von bis zu 1A bei gleichzeitig kompakter SMD-Bauform macht ihn zu einer vielseitigen und leistungsfähigen Komponente.
Welche Bedeutung hat der DC Stromverstärkungsfaktor (hFE) des PZTA42?
Der DC Stromverstärkungsfaktor, auch als hFE oder β bekannt, beschreibt das Verhältnis des Kollektorstroms zum Basisstrom eines Transistors. Ein höherer hFE-Wert bedeutet, dass ein kleinerer Basisstrom ausreicht, um einen größeren Kollektorstrom zu steuern. Beim PZTA42 bietet ein breiter Bereich des hFE (typischerweise ab 100) Flexibilität bei der Auslegung. Er ermöglicht Ihnen, sowohl mit geringem Ansteuerstrom eine hohe Last zu schalten als auch präzise Verstärkungsfaktoren in analogen Schaltungen zu erzielen. Der genaue hFE-Wert kann je nach Betriebspunkt (Kollektorstrom und Temperatur) variieren.
Kann der PZTA42 auch in Hochfrequenzanwendungen eingesetzt werden?
Während der PZTA42 primär für seine hohe Spannungsfestigkeit und Leistung in mittleren Frequenzbereichen bekannt ist, ist er nicht speziell für extrem hohe Frequenzen konzipiert. Für Anwendungen im Gigahertz-Bereich gibt es spezialisiertere Transistortypen. Dennoch kann er für viele HF-Anwendungen im Kilohertz- bis niedrigen Megahertz-Bereich durchaus geeignet sein, solange die spezifischen Anforderungen an die Transitfrequenz und die Schaltzeiten erfüllt werden. Für kritische HF-Designs sollten immer die detaillierten Datenblätter und die Schaltungsumgebung berücksichtigt werden.
Wie wichtig ist die korrekte Montage des SMD-Transistors?
Die korrekte Montage eines SMD-Transistors wie des PZTA42 ist entscheidend für seine Leistung und Langlebigkeit. Eine gute Lötverbindung gewährleistet einen geringen Übergangswiderstand und eine effiziente Wärmeableitung. Für eine optimale thermische Performance sollte der Transistor auf eine entsprechend dimensionierte Kupferfläche auf der Leiterplatte montiert werden, die als Kühlkörper fungiert. Dies ist besonders wichtig, wenn der Transistor nahe seiner maximalen Verlustleistung betrieben wird, um eine Überhitzung zu vermeiden und die Lebensdauer zu maximieren.
