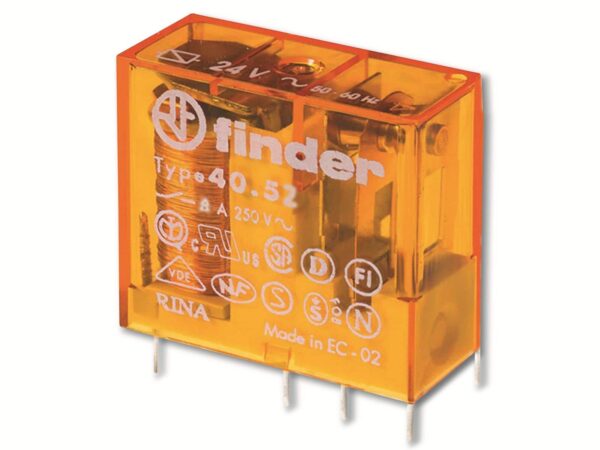

Finder Steck-/Printrelais 40.52.9.024.5000: Präzision und Zuverlässigkeit für Ihre Schaltanwendungen
Das Finder Steck-/Printrelais 40.52.9.024.5000 ist eine herausragende Lösung für alle, die höchste Präzision und Zuverlässigkeit in ihren elektrischen Schaltkreisen benötigen. Dieses Relais ist die ideale Wahl für Ingenieure, Techniker und versierte Heimwerker, die eine robuste und langlebige Komponente für anspruchsvolle Automatisierungs-, Steuerungs- und Messanwendungen suchen. Ob in der Industrieautomatisierung, Gebäudetechnik oder im Prototypenbau – dieses Relais bietet die Performance, die Sie erwarten.
Die Kernvorteile des Finder Steck-/Printrelais 40.52.9.024.5000
Wenn es um die Auswahl des richtigen Relais geht, sind Qualität, Funktionalität und Langlebigkeit entscheidend. Das Finder Steck-/Printrelais 40.52.9.024.5000 überzeugt auf ganzer Linie und bietet Ihnen:
- Hohe Schaltleistung: Mit seinen 2 Wechsler-Kontakten (SPDT) bewältigt das Relais zuverlässig Schaltströme bis zu 5A und Spannungen bis zu 250VAC/DC, was es für eine breite Palette von Anwendungen geeignet macht.
- Kompakte Bauform: Die integrierte Konstruktion für Printmontage oder mit Sockel ermöglicht eine platzsparende Installation und erleichtert die Integration in Schaltschränke und Steuergeräte.
- Lange Lebensdauer: Finder ist bekannt für seine hochwertigen Produkte. Dieses Relais ist auf eine hohe mechanische und elektrische Lebensdauer ausgelegt, was Ihnen langfristige Betriebssicherheit garantiert.
- Vielseitige Ansteuerung: Die Spulenspannung von 24V DC ermöglicht die einfache Integration in bestehende Systeme, die mit einer entsprechenden Gleichspannungsversorgung arbeiten.
- Optimale thermische Eigenschaften: Die Konstruktion berücksichtigt effektive Wärmeableitung, um auch unter Last einen zuverlässigen Betrieb zu gewährleisten.
- Hohe Isolationswerte: Die sorgfältige Materialauswahl und Konstruktion sorgen für eine ausgezeichnete elektrische Isolation, was die Sicherheit im Betrieb erhöht.
Technische Spezifikationen im Detail
Das Finder Steck-/Printrelais 40.52.9.024.5000 repräsentiert die Ingenieurskunst von Finder, einem etablierten Hersteller von Relais und Schaltgeräten. Die präzise Fertigung und die Auswahl hochwertiger Materialien stellen sicher, dass dieses Relais auch unter anspruchsvollen Bedingungen zuverlässig seinen Dienst verrichtet. Im Folgenden finden Sie eine detaillierte Übersicht über die technischen Eigenschaften, die dieses Produkt auszeichnen.
| Kategorie | Spezifikation |
|---|---|
| Relais-Typ | Steck-/Printrelais |
| Modellnummer | 40.52.9.024.5000 |
| Kontaktart | 2 Wechsler (SPDT – Single Pole Double Throw) |
| Max. Schaltspannung (AC/DC) | 250 V |
| Max. Schaltstrom | 5 A |
| Spulenspannung (DC) | 24 V DC |
| Spulenwiderstand | Ca. 1,4 kΩ (Typischer Wert, präzise Messung zur Verifizierung empfohlen) |
| Ansprechzeit | Ca. 7 ms (Maximalwert, abhängig von Betriebsbedingungen) |
| Abfallzeit | Ca. 5 ms (Maximalwert, abhängig von Betriebsbedingungen) |
| Schaltleistung (max. AC1) | 1250 VA (250V bei 5A) |
| Mechanische Lebensdauer | > 10 Millionen Schaltspiele (Unter optimalen Bedingungen) |
| Elektrische Lebensdauer | > 100.000 Schaltspiele (Bei Nennlast) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +70 °C |
| Schutzart | IP20 (Kontaktschutz, für allgemeine Anwendungen) |
| Isolationsspannung (Spule/Kontakte) | Typischerweise 4 kVeff (gemäß EN 61810-1) |
| Montageart | Printmontage oder Sockelmontage (mit geeignetem Sockel) |
| Material der Kontakte | Silber-Nickel (AgNi), optimiert für Langlebigkeit und gute Leitfähigkeit |
| Abmessungen (B x H x T) | Ca. 29 x 25 x 12,4 mm (ohne Sockel) |
Anwendungsbereiche: Wo das Finder Relais 40.52.9.024.5000 glänzt
Die Vielseitigkeit des Finder Steck-/Printrelais 40.52.9.024.5000 eröffnet eine breite Palette von Einsatzmöglichkeiten. Seine robuste Bauweise und die bewährte Technik machen es zur ersten Wahl für professionelle Anwender in verschiedenen Branchen. Die präzise Schaltung und die hohe Zuverlässigkeit sind in kritischen Systemen unerlässlich, wo Fehlfunktionen kostspielige Folgen haben könnten.
- Industrielle Automatisierung: Steuerung von Maschinen, Prozessüberwachung, Signalverarbeitung und Sicherheitsverriegelungen in Fertigungsanlagen.
- Gebäudetechnik: Schalten von Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimaanlagen (HLK), Überwachung von Sicherheitssystemen und Energiemanagement.
- Schaltschrankbau: Als essenzielles Bauteil zur Trennung und Steuerung von Stromkreisen in komplexen Schaltanlagen.
- Prototypenbau und Entwicklung: Zuverlässige und flexible Komponente für die Entwicklung und Erprobung neuer elektronischer Schaltungen und Systeme.
- Mess- und Prüftechnik: Schalten von Messsignalen und Isolieren von Prüfschaltungen zur Gewährleistung genauer Messergebnisse.
- Laboranwendungen: Sicherer und präziser Schalteinsatz in Forschung und Entwicklung.
- Sicherheitssysteme: Zuverlässige Aktivierung und Deaktivierung von Sicherheitsfunktionen und Alarmen.
Haltbarkeit und Zuverlässigkeit: Ein Merkmal von Finder
Bei der Auswahl von Komponenten für elektrische Schaltungen ist die Langlebigkeit ein entscheidendes Kriterium. Das Finder Steck-/Printrelais 40.52.9.024.5000 ist nach höchsten Qualitätsstandards gefertigt, um Ihnen eine langfristige und störungsfreie Funktion zu garantieren. Die mechanische Lebensdauer von über 10 Millionen Schaltspielen und die elektrische Lebensdauer von über 100.000 Schaltspielen bei Nennlast sprechen für sich. Dies bedeutet, dass Sie sich auf dieses Relais auch bei häufigen Schaltvorgängen verlassen können. Die verwendeten Materialien, wie das hochwertige Silber-Nickel (AgNi) für die Kontakte, sind speziell auf Verschleißfestigkeit und gute elektrische Leitfähigkeit ausgelegt. Dies minimiert den Übergangswiderstand und sorgt für stabile Schaltkontakte über die gesamte Lebensdauer des Relais. Die robuste Konstruktion und die sorgfältige Verarbeitung schützen das Relais zudem vor Umwelteinflüssen wie Vibrationen und Temperaturschwankungen, was seine Zuverlässigkeit in verschiedenen Umgebungen weiter erhöht.
Sicherheit und Normenkonformität
Sicherheit hat bei elektrischen Komponenten oberste Priorität. Das Finder Steck-/Printrelais 40.52.9.024.5000 erfüllt wichtige internationale Normen und Standards, die seine sichere Anwendung gewährleisten. Die hohe Isolationsspannung von typischerweise 4 kVeff zwischen Spule und Kontakten sowie zwischen den Kontaktsätzen schützt vor gefährlichen Überschlägen und Kurzschlüssen. Die Schutzart IP20 bietet einen grundlegenden Schutz gegen das Eindringen von Festkörpern größer als 12,5 mm und ist für den Einsatz in geschützten Umgebungen wie Schaltschränken oder Gehäusen konzipiert. Die Einhaltung relevanter Normen wie EN 61810-1 bestätigt die Qualität und Zuverlässigkeit des Relais und gibt Ihnen die Sicherheit, dass das Produkt den geforderten Sicherheitsanforderungen entspricht. Dies ist besonders wichtig in Anwendungen, bei denen die Sicherheit von Personen oder Sachwerten im Vordergrund steht.
Einfache Integration und Handhabung
Die Konstruktion des Finder Steck-/Printrelais 40.52.9.024.5000 ist auf eine möglichst einfache und effiziente Integration in Ihre Systeme ausgelegt. Die Möglichkeit der direkten Printmontage spart Platz und vereinfacht den Aufbau auf Leiterplatten. Alternativ ermöglicht die Verwendung eines passenden Sockels eine einfache Steckverbindung, die den Austausch im Servicefall erleichtert und eine schnelle Fehlerdiagnose ermöglicht. Die Spulenspannung von 24V DC ist ein weit verbreiteter Standard in vielen Automatisierungs- und Steuerungssystemen, was die Kompatibilität mit bestehenden Stromversorgungen sicherstellt. Die klar gekennzeichneten Anschlüsse reduzieren das Risiko von Verdrahtungsfehlern. Die kompakten Abmessungen des Relais, ca. 29 x 25 x 12,4 mm, machen es zu einer idealen Wahl für Anwendungen mit begrenztem Bauraum, ohne Kompromisse bei der Leistung eingehen zu müssen.
FAQ – Häufig gestellte Fragen zu Finder Steck-/Printrelais 40.52.9.024.5000
Ist das Relais für den Dauerbetrieb geeignet?
Das Finder Steck-/Printrelais 40.52.9.024.5000 ist für den zuverlässigen Betrieb unter Nennlast ausgelegt und bietet eine hohe elektrische Lebensdauer. Bei häufigen Schaltzyklen und hohen Lasten ist es ratsam, die thermischen Bedingungen zu überwachen, um die optimale Lebensdauer zu gewährleisten. Für Anwendungen, die einen permanenten Schaltzustand über lange Zeiträume erfordern, empfehlen wir, die spezifischen Lastprofile und Umgebungsbedingungen zu berücksichtigen.
Welche Art von Sockel wird für die Steckmontage benötigt?
Für die Steckmontage wird ein passender Sockel benötigt, der für die Finder Serie 40 und die entsprechenden Pin-Konfigurationen ausgelegt ist. Gängige Sockeltypen, wie beispielsweise der Finder Sockel 94.02, sind oft kompatibel. Bitte überprüfen Sie die genauen Spezifikationen des Sockels, um eine einwandfreie Kompatibilität sicherzustellen.
Kann das Relais auch für DC-Anwendungen mit höheren Spannungen verwendet werden?
Das Relais ist für eine maximale Schaltspannung von 250V AC/DC spezifiziert. Für DC-Anwendungen mit Spannungen nahe der oberen Grenze ist besondere Vorsicht geboten, da DC-Schaltlichtbögen schwieriger zu löschen sind als AC-Lichtbögen. Es ist ratsam, die Schaltleistungsgrenzen für DC sorgfältig zu prüfen und gegebenenfalls Schutzschaltungen zu implementieren.
Wie wirkt sich die Umgebungstemperatur auf die Leistung des Relais aus?
Das Relais ist für einen Betriebstemperaturbereich von -40 °C bis +70 °C ausgelegt. Außerhalb dieses Bereichs kann die Leistung, die Lebensdauer und die Zuverlässigkeit beeinträchtigt werden. Hohe Temperaturen können die Erwärmung des Relais erhöhen und die Lebensdauer verkürzen, während sehr niedrige Temperaturen die mechanischen Eigenschaften beeinflussen können.
Welche Art von Schutzschaltung ist für das Relais empfehlenswert?
In vielen Anwendungen ist es ratsam, die Spule des Relais mit einer Freilaufdiode zu schützen, insbesondere wenn sie von Halbleitern (wie Transistoren) geschaltet wird. Eine Freilaufdiode hilft, Spannungsspitzen beim Abschalten zu unterdrücken und schützt so die schaltende Elektronik vor Schäden.
Sind die Kontakte des Relais für induktive Lasten geeignet?
Die Kontakte sind für allgemeine Schaltanwendungen konzipiert. Bei hohen induktiven Lasten (z.B. Motoren, Transformatoren) können Spannungsspitzen beim Abschalten auftreten, die die Kontakte stark belasten. In solchen Fällen ist die Verwendung von Schutzbeschaltungen wie RC-Gliedern oder Varistoren empfehlenswert, um die Lebensdauer der Kontakte zu erhöhen.
Wo finde ich das Datenblatt des Finder Relais 40.52.9.024.5000?
Das vollständige technische Datenblatt mit detaillierten Informationen, Diagrammen und Anwendungshinweisen finden Sie auf der offiziellen Website von Finder oder bei autorisierten Händlern. Dort sind auch die genauen Maße, elektrische Kennwerte und Zulassungen detailliert aufgeführt.
