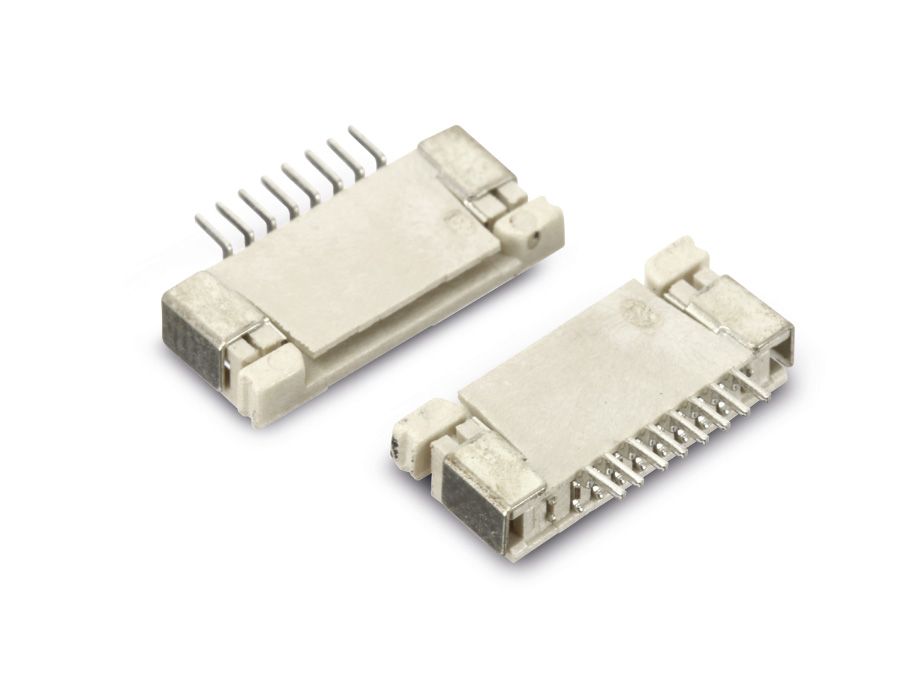

Flexprint-Buchse W+P 5532-08-20-TR, 8-polig: Präzision für Ihre Elektronikprojekte
Die Flexprint-Buchse W+P 5532-08-20-TR, 8-polig ist eine hochwertige Steckverbindungslösung, konzipiert für professionelle Anwender und ambitionierte Hobbyelektroniker, die Wert auf Zuverlässigkeit und präzise Signalübertragung legen. Diese Buchse eignet sich ideal für den Einsatz in Bereichen, wo eine stabile und sichere Verbindung zwischen unterschiedlichen elektronischen Komponenten, wie Flexplatinen (FPCs) oder Flachbandkabeln, unerlässlich ist.
Anwendungsbereiche und Einsatzmöglichkeiten
Diese 8-polige Flexprint-Buchse findet breite Anwendung in der industriellen Automatisierung, in der Medizintechnik, in der Unterhaltungselektronik und im Prototypenbau. Sie ermöglicht eine einfache und sichere Montage von Flexprintkabeln an Leiterplatten (PCBs) und bietet eine zuverlässige Schnittstelle für Daten- und Stromübertragung. Dank ihrer robusten Konstruktion und der präzisen Fertigung ist sie bestens geeignet für Umgebungen mit hohen Anforderungen an Signalintegrität und mechanische Stabilität. Ob Sie komplexe Steuerungsmodule verbinden oder Sensordaten erfassen möchten, diese Buchse gewährleistet eine durchgängig stabile Verbindung.
Hervorragende Eigenschaften für Ihre Projekte
Die W+P 5532-08-20-TR zeichnet sich durch eine Reihe von Merkmalen aus, die sie zu einer ausgezeichneten Wahl für anspruchsvolle Projekte machen:
- Hohe Kontaktsicherheit: Die präzise gefertigten Kontakte gewährleisten eine sichere und niederohmige Verbindung, die Signalverluste minimiert und eine zuverlässige Datenübertragung sicherstellt.
- Einfache Handhabung: Die Buchse ermöglicht ein schnelles und unkompliziertes Aufstecken von kompatiblen Flexprintkabeln, was den Montageprozess erheblich vereinfacht und beschleunigt.
- Kompaktes Design: Trotz ihrer acht Pole ist die Buchse platzsparend konzipiert, was sie ideal für den Einsatz in Geräten mit begrenztem Bauraum macht.
- Hohe Temperaturbeständigkeit: Gefertigt aus Materialien, die auch bei erhöhten Temperaturen stabil bleiben, gewährleistet die Buchse eine zuverlässige Funktion auch unter anspruchsvollen thermischen Bedingungen.
- Langlebigkeit: Die robuste Bauweise und die Qualität der verwendeten Materialien sorgen für eine lange Lebensdauer der Steckverbindung, selbst bei häufigem Ein- und Ausstecken.
Technische Spezifikationen im Detail
Die Flexprint-Buchse W+P 5532-08-20-TR bietet eine solide Basis für Ihre elektronischen Verbindungen. Die detaillierten technischen Spezifikationen unterstreichen ihre Eignung für professionelle Anwendungen:
| Merkmal | Spezifikation |
|---|---|
| Polanzahl | 8 |
| Typ | Flexprint-Buchse (FPC/FFC Connector) |
| Hersteller | W+P |
| Modellnummer | 5532-08-20-TR |
| Anschlussart | Oberflächenmontage (SMD) |
| Rastermaß | 2,0 mm |
| Gehäusematerial | Hochtemperatur-Thermoplast, UL94V-0 klassifiziert für verbesserte Brandschutzsicherheit. Dies sorgt für Langlebigkeit und Zuverlässigkeit auch in Umgebungen mit erhöhten thermischen Anforderungen. |
| Kontakte | Phosphorbronze mit vergoldeter Oberfläche für optimale Leitfähigkeit und Korrosionsbeständigkeit. Die Vergoldung schützt vor Oxidation und gewährleistet eine stabile Signalübertragung über die gesamte Lebensdauer der Buchse. |
| Betriebstemperatur | -40°C bis +85°C. Diese breite Betriebstemperaturbereichs ermöglicht den Einsatz in verschiedensten Umgebungsbedingungen, von kalten Lagerhallen bis hin zu wärmeren Elektronikgehäusen. |
| Isolationswiderstand | ≥ 1000 MΩ bei 500 V DC. Ein hoher Isolationswiderstand ist entscheidend für die Vermeidung von unerwünschten Kriechströmen und die Gewährleistung der elektrischen Sicherheit. |
| Durchgangswiderstand | ≤ 30 mΩ. Ein geringer Durchgangswiderstand der Kontakte ist essenziell für eine effiziente und verlustarme Strom- und Signalübertragung. |
| Spannungsfestigkeit | 500 V AC für 1 Minute. Diese Spezifikation gewährleistet, dass die Buchse auch bei kurzzeitiger Überbeanspruchung durch Spannungsspitzen ihre Integrität bewahrt. |
| Kompatibilität | Geeignet für Flexprintkabel (FPC) und Flachbandkabel (FFC) mit 8 Leitern und einem Rastermaß von 2,0 mm. Die präzise Passform sichert eine stabile und sichere Verbindung. |
Vorteile der W+P 5532-08-20-TR für Ihre Elektronikentwicklung
Bei der Auswahl von Komponenten für Ihre Elektronikprojekte stehen Zuverlässigkeit und Effizienz im Vordergrund. Die Flexprint-Buchse W+P 5532-08-20-TR bietet Ihnen genau diese Vorteile:
- Optimierte Signalintegrität: Durch die hochwertige Verarbeitung und die vergoldeten Kontakte werden Signalverfälschungen minimiert. Dies ist besonders wichtig in hochfrequenten Anwendungen oder bei der Übertragung sensibler Daten, wo jede Ungenauigkeit vermieden werden muss. Sie können sich auf eine saubere und klare Signalübertragung verlassen, die für die Funktionalität Ihrer Schaltungen entscheidend ist.
- Reduzierte Montagezeit: Der einfache Steckmechanismus ermöglicht ein schnelles und sicheres Verbinden von FPC/FFC-Kabeln. Dies spart wertvolle Zeit im Produktionsprozess oder bei der Entwicklung von Prototypen. Weniger Handgriffe bedeuten weniger Fehlerpotential und eine zügigere Realisierung Ihrer Ideen.
- Hohe Flexibilität in der Anwendung: Ob in kompakten Steuergeräten, flexiblen Displays oder medizinischen Geräten – die Buchse fügt sich nahtlos in diverse Designs ein. Ihre universelle Kompatibilität mit gängigen FPC/FFC-Kabeln macht sie zu einer vielseitigen Lösung für eine breite Palette von Projekten.
- Langfristige Investitionssicherheit: Die Langlebigkeit und Robustheit der W+P 5532-08-20-TR reduzieren das Risiko von Ausfällen und die Notwendigkeit von Wartungsarbeiten. Sie investieren in eine Komponente, auf die Sie sich verlassen können, und minimieren so Ausfallzeiten und Folgekosten.
- Verbesserte Gerätesicherheit: Die Verwendung von UL94V-0 klassifizierten Materialien im Gehäuse bietet einen erhöhten Brandschutz. Dies ist ein wichtiger Aspekt für die Sicherheit Ihrer Geräte und die Einhaltung von Industriestandards, insbesondere in sicherheitskritischen Anwendungen.
Häufig gestellte Fragen (FAQ) zur Flexprint-Buchse W+P 5532-08-20-TR, 8-polig
Was ist der Hauptvorteil der W+P 5532-08-20-TR gegenüber anderen Steckverbindern?
Der Hauptvorteil dieser spezifischen Flexprint-Buchse liegt in ihrer Kombination aus hoher Signalqualität, einfacher Handhabung und robuster Bauweise. Die präzise Fertigung, vergoldeten Kontakte und das widerstandsfähige Gehäusematerial sorgen für eine zuverlässige und langlebige Verbindung, die für anspruchsvolle Elektronikanwendungen unerlässlich ist.
Für welche Arten von Kabeln ist diese Buchse geeignet?
Diese Buchse ist speziell für die Verbindung von 8-poligen Flexprintkabeln (FPC) und Flachbandkabeln (FFC) mit einem Rastermaß von 2,0 mm ausgelegt. Die präzise Abstimmung auf diese Kabeltypen gewährleistet eine sichere und stabile Verbindung.
Ist die Buchse für den Einsatz in rauen Umgebungen geeignet?
Ja, die Buchse ist für einen breiten Betriebstemperaturbereich von -40°C bis +85°C ausgelegt und das Gehäusematerial ist UL94V-0 klassifiziert. Dies macht sie widerstandsfähig gegenüber verschiedenen Umweltbedingungen, einschließlich Temperaturschwankungen und potenzieller Brandgefahren.
Welche Rolle spielt die Vergoldung der Kontakte?
Die Vergoldung der Kontakte ist entscheidend für die Sicherstellung einer exzellenten elektrischen Leitfähigkeit und den Schutz vor Korrosion. Dies minimiert den Übergangswiderstand und garantiert eine stabile Signalübertragung über einen langen Zeitraum, selbst unter ungünstigen Bedingungen.
Wie einfach ist die Montage der Buchse auf einer Leiterplatte?
Die W+P 5532-08-20-TR ist für die Oberflächenmontage (SMD) konzipiert. Sie kann mittels gängiger Lötverfahren wie Reflow-Löten auf der Leiterplatte befestigt werden. Die präzise Positionierung der Lötpads erleichtert die automatisierte Bestückung.
Welche Vorteile bietet das 2,0 mm Rastermaß?
Das 2,0 mm Rastermaß ist ein gängiger Standard für FPC/FFC-Verbindungen und bietet einen guten Kompromiss zwischen Anzahl der Kontakte und benötigtem Platz. Es ermöglicht kompakte Designs, während gleichzeitig eine ausreichende elektrische Isolation zwischen den Leitern gewährleistet wird.
Kann diese Buchse auch für Hochfrequenzanwendungen verwendet werden?
Aufgrund der hochwertigen Kontakte und der optimierten Bauweise, die auf minimale Signalreflexionen und -verluste abzielt, ist diese Buchse auch für viele Hochfrequenzanwendungen gut geeignet. Für extrem kritische HF-Anwendungen sollten jedoch spezifische HF-Steckverbinder in Betracht gezogen werden.
