Willkommen in der Welt der präzisen Lichtsensorik! Entdecken Sie den Fototransistor PT333-3C von EVERLIGHT, ein kleines Bauelement mit enormen Fähigkeiten. Dieser vielseitige Sensor, der sowohl Tageslicht als auch Infrarotstrahlung erkennt, eröffnet Ihnen ungeahnte Möglichkeiten in Ihren Elektronikprojekten. Ob für innovative Automatisierungslösungen, ausgeklügelte Sicherheitssysteme oder faszinierende Lichteffekte – der PT333-3C ist Ihr zuverlässiger Partner.
Der EVERLIGHT PT333-3C: Ein Meister der Lichtdetektion

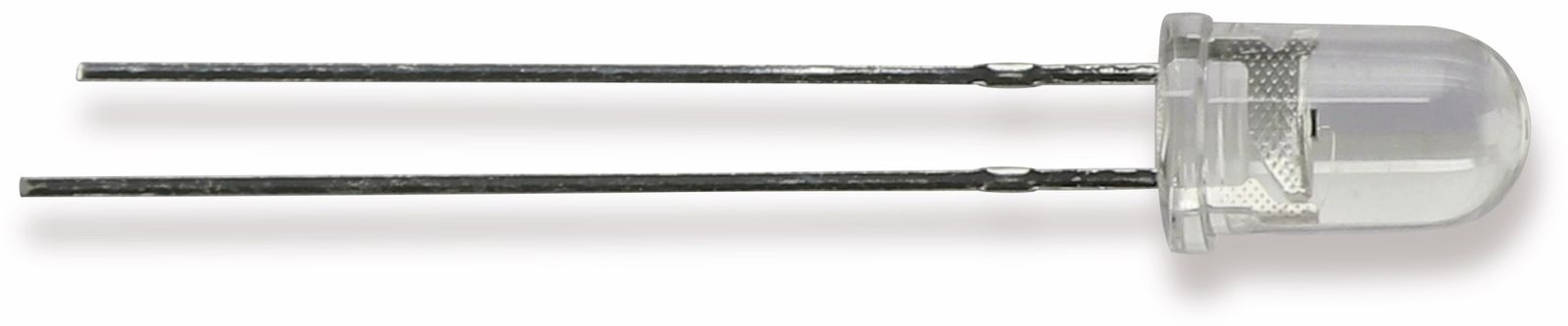

Der PT333-3C ist ein NPN-Fototransistor im 5-mm-Rundgehäuse, der sich durch seine hohe Empfindlichkeit und schnelle Reaktionszeit auszeichnet. Seine Fähigkeit, sowohl sichtbares Licht als auch Infrarotstrahlung zu erfassen, macht ihn zu einem idealen Sensor für eine breite Palette von Anwendungen. Stellen Sie sich vor, wie Sie mit diesem kleinen Bauelement intelligente Systeme entwickeln, die auf Veränderungen in ihrer Umgebung reagieren, Energie sparen oder einfach nur das Leben komfortabler gestalten.
EVERLIGHT, ein renommierter Hersteller von optoelektronischen Komponenten, steht für Qualität und Innovation. Mit dem PT333-3C erhalten Sie ein Produkt, das höchsten Ansprüchen genügt und Ihnen langfristig Freude bereiten wird. Lassen Sie sich von den vielfältigen Einsatzmöglichkeiten inspirieren und verwirklichen Sie Ihre kreativen Ideen!
Technische Daten im Überblick
Um Ihnen einen detaillierten Einblick in die Leistungsfähigkeit des PT333-3C zu geben, haben wir hier die wichtigsten technischen Daten für Sie zusammengestellt:
- Hersteller: EVERLIGHT
- Bauform: 5 mm rund
- Technologie: NPN-Fototransistor
- Empfindlichkeit: Tageslicht und Infrarot
- Wellenlängenbereich: 400 nm – 1100 nm (ungefähr)
- Kollektor-Emitter-Spannung (VCEO): 30 V (typisch)
- Kollektorstrom (IC): 20 mA (typisch)
- Betriebstemperaturbereich: -25 °C bis +85 °C
- Löt Temperatur: 260 °C für 5 Sekunden
Diese Daten geben Ihnen einen ersten Eindruck von den technischen Möglichkeiten des PT333-3C. Im nächsten Abschnitt werden wir uns genauer mit den vielfältigen Anwendungsmöglichkeiten befassen.
Anwendungsbereiche: Wo der PT333-3C zum Einsatz kommt
Die Vielseitigkeit des PT333-3C kennt kaum Grenzen. Seine Fähigkeit, sowohl sichtbares Licht als auch Infrarotstrahlung zu erkennen, macht ihn zum idealen Sensor für eine Vielzahl von Anwendungen. Lassen Sie uns einige spannende Beispiele betrachten:
- Lichtschranken: Der PT333-3C eignet sich hervorragend für den Bau von Lichtschranken. Ob zur Überwachung von Zugängen, zur Zählung von Objekten auf einem Förderband oder zur Sicherung von Gefahrenbereichen – der PT333-3C erkennt zuverlässig Unterbrechungen des Lichtstrahls.
- Helligkeitssensoren: Nutzen Sie den PT333-3C, um die Umgebungshelligkeit zu messen und darauf basierend Aktionen auszulösen. Steuern Sie beispielsweise die Beleuchtung in einem Raum automatisch, passen Sie die Displayhelligkeit eines Geräts an oder aktivieren Sie eine Kamera bei Dämmerung.
- Objekterkennung: Der PT333-3C kann verwendet werden, um die Anwesenheit oder Abwesenheit von Objekten zu erkennen. Dies ist nützlich in der Robotik, in der Automatisierungstechnik oder in der Qualitätssicherung.
- IR-Fernbedienungen: Obwohl es spezialisierte IR-Empfänger gibt, kann der PT333-3C als einfacher IR-Detektor für Fernbedienungsanwendungen verwendet werden, insbesondere in Projekten, bei denen es auf Einfachheit und geringe Kosten ankommt.
- Sicherheitssysteme: Integrieren Sie den PT333-3C in Alarmanlagen oder Bewegungsmelder, um unbefugten Zutritt zu erkennen. Seine schnelle Reaktionszeit und hohe Empfindlichkeit gewährleisten eine zuverlässige Überwachung.
- Robotik: In der Robotik kann der PT333-3C verwendet werden, um Linien zu verfolgen, Hindernisse zu erkennen oder Lichtquellen zu lokalisieren. Dies ermöglicht es Robotern, sich autonom in ihrer Umgebung zu bewegen und Aufgaben zu erfüllen.
- Lichtgesteuerte Schaltungen: Bauen Sie Schaltungen, die auf Veränderungen des Umgebungslichts reagieren. Schalten Sie beispielsweise eine LED ein, wenn es dunkel wird, oder aktivieren Sie einen Summer, wenn ein bestimmter Helligkeitswert überschritten wird.
Diese Beispiele sind nur ein kleiner Ausschnitt der vielfältigen Möglichkeiten, die der PT333-3C bietet. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie neue Anwendungsbereiche für diesen vielseitigen Sensor!
Die Vorteile des PT333-3C im Detail
Was macht den PT333-3C so besonders? Hier sind einige der wichtigsten Vorteile, die dieser Fototransistor bietet:
- Hohe Empfindlichkeit: Der PT333-3C reagiert bereits auf geringe Lichtmengen, was ihn ideal für Anwendungen macht, bei denen eine präzise Lichtdetektion erforderlich ist.
- Schnelle Reaktionszeit: Dank seiner schnellen Reaktionszeit kann der PT333-3C auch kurzzeitige Veränderungen des Lichts erfassen.
- Duale Empfindlichkeit: Die Fähigkeit, sowohl Tageslicht als auch Infrarotstrahlung zu erkennen, erweitert das Einsatzspektrum des PT333-3C erheblich.
- Kompakte Bauform: Das 5-mm-Rundgehäuse ermöglicht eine einfache Integration in bestehende Schaltungen und Geräte.
- Robust und zuverlässig: Der PT333-3C ist ein robustes Bauelement, das auch unter schwierigen Umgebungsbedingungen zuverlässig funktioniert.
- Geringer Stromverbrauch: Der PT333-3C benötigt nur wenig Strom, was ihn ideal für batteriebetriebene Anwendungen macht.
- Breiter Betriebstemperaturbereich: Der PT333-3C kann in einem weiten Temperaturbereich von -25 °C bis +85 °C eingesetzt werden.
Diese Vorteile machen den PT333-3C zu einer ausgezeichneten Wahl für eine Vielzahl von Anwendungen. Egal, ob Sie ein erfahrener Elektronikentwickler oder ein begeisterter Hobbybastler sind, der PT333-3C wird Ihnen helfen, Ihre Projekte zum Erfolg zu führen.
Tipps und Tricks für den Einsatz des PT333-3C
Damit Sie das volle Potenzial des PT333-3C ausschöpfen können, haben wir hier einige Tipps und Tricks für Sie zusammengestellt:
- Vorwiderstand: Verwenden Sie einen geeigneten Vorwiderstand, um den Strom durch den PT333-3C zu begrenzen und Schäden zu vermeiden. Der Wert des Vorwiderstands hängt von der Betriebsspannung und der gewünschten Empfindlichkeit ab.
- Abschirmung: Schirmen Sie den PT333-3C bei Bedarf vor Fremdlicht ab, um Fehlmessungen zu vermeiden. Dies kann durch den Einsatz eines Gehäuses oder einer Blende erreicht werden.
- Kalibrierung: Kalibrieren Sie den PT333-3C, um genaue Messwerte zu erhalten. Dies ist besonders wichtig, wenn Sie den PT333-3C als Helligkeitssensor verwenden.
- Filter: Verwenden Sie optische Filter, um den Wellenlängenbereich des erkannten Lichts zu begrenzen. Dies kann nützlich sein, um bestimmte Lichtquellen zu isolieren oder Störungen zu reduzieren.
- Verstärkung: Verwenden Sie einen Verstärker, um das Signal des PT333-3C zu verstärken, wenn Sie sehr schwache Lichtquellen erfassen müssen.
- Anpassung der Empfindlichkeit: Experimentieren Sie mit verschiedenen Vorwiderstandswerten, um die Empfindlichkeit des PT333-3C an Ihre Bedürfnisse anzupassen.
- Software-Filterung: Verwenden Sie Software-Filter, um Rauschen und Störungen zu reduzieren. Dies kann die Genauigkeit der Messwerte verbessern.
Mit diesen Tipps und Tricks können Sie die Leistung des PT333-3C optimieren und Ihre Projekte noch erfolgreicher gestalten.
Der PT333-3C im Vergleich zu anderen Lichtsensoren
Auf dem Markt gibt es eine Vielzahl von Lichtsensoren, die für unterschiedliche Anwendungen geeignet sind. Um Ihnen die Entscheidung zu erleichtern, haben wir hier den PT333-3C mit einigen anderen gängigen Lichtsensoren verglichen:
| Sensor | Vorteile | Nachteile | Anwendungen |
|---|---|---|---|
| PT333-3C Fototransistor | Hohe Empfindlichkeit, schnelle Reaktionszeit, duale Empfindlichkeit (Tageslicht und IR), kostengünstig | Nicht so präzise wie Fotodioden, anfälliger für Störungen | Lichtschranken, Helligkeitssensoren, Objekterkennung, einfache IR-Detektion |
| Fotodiode | Sehr präzise, schnelle Reaktionszeit, linearer Ausgang | Geringere Empfindlichkeit als Fototransistoren, benötigt Verstärkerschaltung | Präzise Lichtmessung, Spektroskopie, optische Kommunikation |
| LDR (Light Dependent Resistor) | Einfach zu verwenden, kostengünstig | Langsame Reaktionszeit, nichtlinearer Ausgang, temperaturabhängig | Einfache Helligkeitssensoren, Dämmerungsschalter |
| Umgebungslichtsensor (ALS) | Speziell für die Messung der Umgebungshelligkeit entwickelt, oft mit integrierter Filterung | Höherer Preis, weniger flexibel als diskrete Sensoren | Automatische Helligkeitsregelung von Displays, intelligente Beleuchtung |
Die Wahl des richtigen Lichtsensors hängt von den spezifischen Anforderungen Ihrer Anwendung ab. Der PT333-3C ist eine ausgezeichnete Wahl für Anwendungen, bei denen eine hohe Empfindlichkeit und schnelle Reaktionszeit erforderlich sind und bei denen es nicht auf höchste Präzision ankommt.
FAQ: Häufig gestellte Fragen zum PT333-3C
Wie schließe ich den PT333-3C richtig an?
Der PT333-3C ist ein NPN-Fototransistor mit drei Anschlüssen: Kollektor, Emitter und Basis (die Basis ist oft nicht verbunden). Um ihn richtig anzuschließen, benötigen Sie einen Vorwiderstand (R1) in der Kollektorleitung. Die Anodenseite der Stromversorgung (z.B. 5V) wird mit dem Widerstand verbunden, das andere Ende des Widerstands mit dem Kollektor des Fototransistors. Der Emitter des Fototransistors wird mit der Kathodenseite der Stromversorgung (GND) verbunden. Das Signal, das sich mit der Lichtintensität ändert, können Sie am Kollektor (zwischen Widerstand und Fototransistor) abgreifen.
Welchen Wert sollte der Vorwiderstand haben?
Der Wert des Vorwiderstands hängt von der Betriebsspannung und der gewünschten Empfindlichkeit ab. Ein höherer Widerstandswert führt zu einer höheren Empfindlichkeit, begrenzt aber auch den maximalen Strom. Als Faustregel können Sie einen Widerstandswert zwischen 1 kΩ und 10 kΩ wählen und diesen dann je nach Bedarf anpassen. Experimentieren Sie, um den optimalen Wert für Ihre Anwendung zu finden.
Kann ich den PT333-3C auch mit einer niedrigeren Spannung betreiben?
Ja, der PT333-3C kann auch mit niedrigeren Spannungen betrieben werden, z. B. mit 3,3 V oder sogar niedriger. Achten Sie jedoch darauf, dass der Vorwiderstand entsprechend angepasst wird, um den Strom zu begrenzen und eine ausreichende Empfindlichkeit zu gewährleisten.
Wie kann ich den PT333-3C vor Fremdlicht schützen?
Fremdlicht kann die Messwerte des PT333-3C verfälschen. Um dies zu vermeiden, können Sie den Sensor mit einem Gehäuse oder einer Blende abschirmen. Verwenden Sie beispielsweise ein schwarzes Kunststoffgehäuse mit einem kleinen Loch, durch das das zu messende Licht eindringen kann.
Kann ich den PT333-3C auch im Freien verwenden?
Ja, der PT333-3C kann auch im Freien verwendet werden. Beachten Sie jedoch, dass direktes Sonnenlicht die Messwerte stark beeinflussen kann. Verwenden Sie bei Bedarf einen Filter, um den Wellenlängenbereich des erkannten Lichts zu begrenzen.
Wie kann ich die Empfindlichkeit des PT333-3C erhöhen?
Es gibt mehrere Möglichkeiten, die Empfindlichkeit des PT333-3C zu erhöhen. Eine Möglichkeit ist, den Vorwiderstandswert zu erhöhen. Eine andere Möglichkeit ist, einen Verstärker zu verwenden, um das Signal des PT333-3C zu verstärken. Sie können auch eine Linse oder einen Reflektor verwenden, um mehr Licht auf den Sensor zu lenken.
Kann ich den PT333-3C verwenden, um die Farbe von Licht zu erkennen?
Nein, der PT333-3C ist ein einfacher Lichtsensor, der die Intensität des Lichts misst. Er kann nicht zwischen verschiedenen Farben unterscheiden. Für die Farberkennung benötigen Sie einen speziellen Farbsensor.
Wie kann ich den PT333-3C kalibrieren?
Um den PT333-3C zu kalibrieren, benötigen Sie eine bekannte Lichtquelle mit einer bestimmten Intensität. Messen Sie den Ausgangswert des PT333-3C bei dieser Lichtquelle und passen Sie den Vorwiderstand oder die Verstärkung so an, dass der Ausgangswert dem erwarteten Wert entspricht. Wiederholen Sie diesen Vorgang mit verschiedenen Lichtquellen, um eine möglichst genaue Kalibrierung zu erreichen.
Was ist der Unterschied zwischen einem Fototransistor und einer Fotodiode?
Sowohl Fototransistoren als auch Fotodioden sind Lichtsensoren, aber sie funktionieren unterschiedlich. Eine Fotodiode erzeugt einen Strom, der proportional zur Lichtintensität ist, während ein Fototransistor wie ein normaler Transistor funktioniert, bei dem das Licht den Basisstrom steuert. Fotodioden sind im Allgemeinen präziser und haben eine schnellere Reaktionszeit, während Fototransistoren eine höhere Empfindlichkeit aufweisen.
