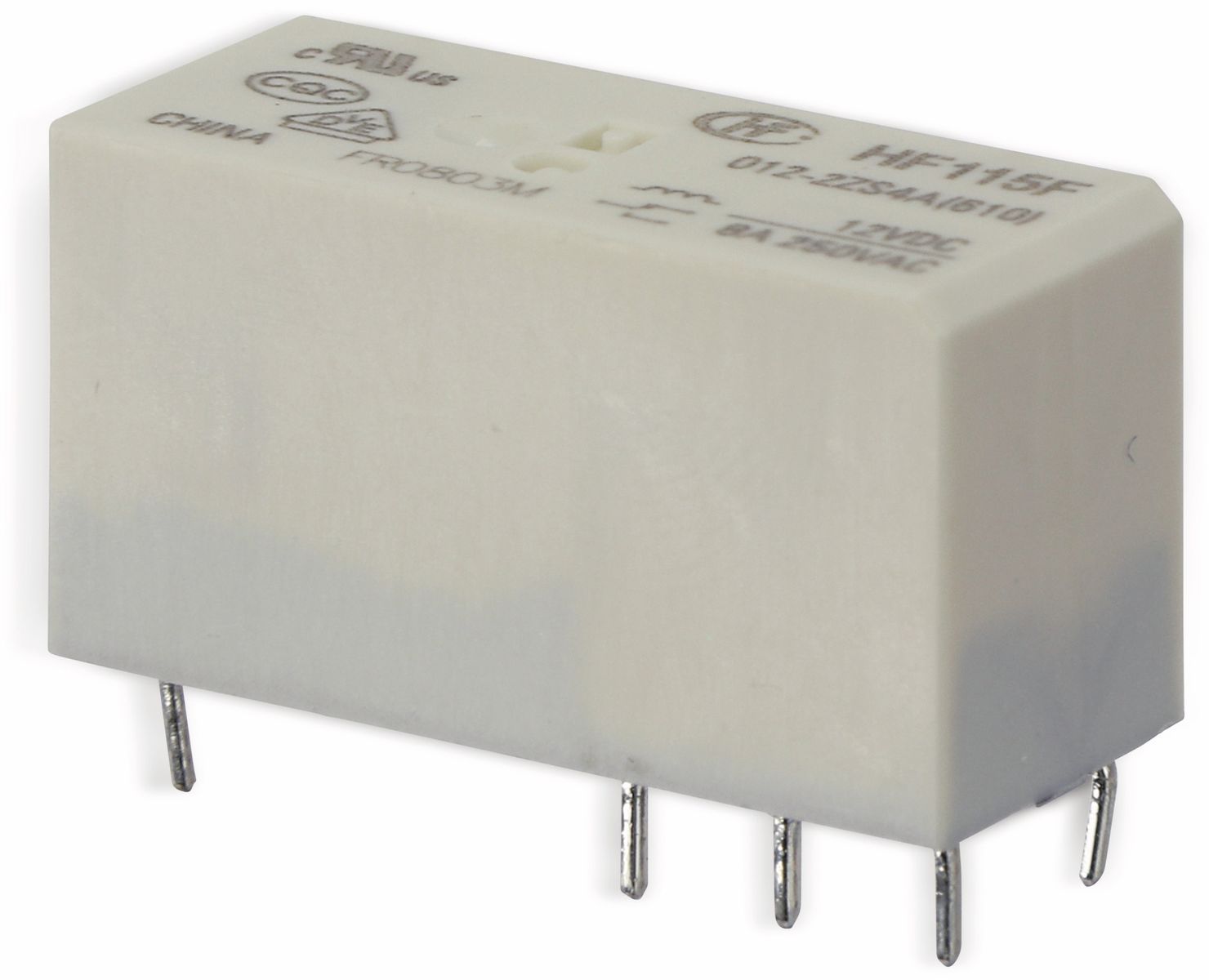

HONGFA Printrelais HF115F/012-2ZS4A: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Das HONGFA Printrelais HF115F/012-2ZS4A ist eine hochentwickelte elektromechanische Komponente, die für präzise Schaltvorgänge in einer Vielzahl von elektronischen Anwendungen unerlässlich ist. Entwickelt für anspruchsvolle industrielle Umgebungen und Hobbyprojekte gleichermaßen, bietet dieses Printrelais eine zuverlässige Lösung zur Steuerung von Lasten und zur Signaltrennung. Wenn Sie Wert auf Langlebigkeit, Leistungsfähigkeit und eine stabile Funktion legen, ist das HF115F/012-2ZS4A die ideale Wahl.
Vielseitige Einsatzmöglichkeiten und überzeugende Vorteile
Das HONGFA Printrelais HF115F/012-2ZS4A zeichnet sich durch seine Flexibilität aus und findet Anwendung in zahlreichen Bereichen. Ob in der Automatisierungstechnik, in Heizungs-, Lüftungs- und Klimatechnik (HLK)-Systemen, in der Medizintechnik oder in komplexen Schaltungen für Industrieanlagen – dieses Relais liefert stets eine zuverlässige Leistung.
- Hohe Schaltleistung: Ermöglicht die Steuerung von höheren Lasten und gewährleistet damit eine breite Anwendbarkeit in unterschiedlichen Projekten.
- Kompaktes Design: Das Printrelais ist für die direkte Montage auf Leiterplatten konzipiert, was wertvollen Bauraum spart und eine kompakte Bauweise Ihrer Geräte ermöglicht.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, bietet das HF115F/012-2ZS4A eine außergewöhnliche Beständigkeit gegenüber mechanischer Beanspruchung und Umwelteinflüssen, was eine lange Lebensdauer sicherstellt.
- Präzise Ansteuerung: Dank einer präzisen Spulenspannung von 12V DC erfolgt die Aktivierung und Deaktivierung des Relais mit hoher Genauigkeit, was unerlässlich für stabile und reproduzierbare Schaltzustände ist.
- Zuverlässige Kontaktmaterialien: Die verwendeten Kontakte gewährleisten eine geringe Übergangsleistung und hohe Korrosionsbeständigkeit, was für eine langfristig stabile elektrische Verbindung sorgt.
- Sicherheit und Normkonformität: Das Relais entspricht relevanten Sicherheitsstandards und Normen, was Ihnen zusätzliche Sicherheit bei der Integration in Ihre Systeme gibt.
Technische Spezifikationen im Detail
Die technischen Daten des HONGFA Printrelais HF115F/012-2ZS4A unterstreichen seine Leistungsfähigkeit und Eignung für professionelle Anwendungen. Mit seinen spezifischen Eigenschaften erfüllt es die Anforderungen moderner Elektronikentwicklung.
| Kategorie | Eigenschaft |
|---|---|
| Spulenspannung | 12V DC |
| Kontaktart | 2 Wechsler (2x CO – Changeover) |
| Schaltstrom (maximal) | 7A (bei 250V AC) |
| Schaltspannung (maximal) | 250V AC / 30V DC |
| Mechanische Lebensdauer | > 10.000.000 Schaltspiele |
| Elektrische Lebensdauer | > 100.000 Schaltspiele (abhängig von Last) |
| Schutzart | IP67 (bei geeigneter Gehäuseintegration) |
| Betriebstemperatur | -40°C bis +70°C |
| Abmessungen (L x B x H) | Ca. 29 x 12.7 x 15.5 mm |
| Anschlussart | Printmontage (Through-Hole) |
| Isolationsspannung (Spule/Kontakt) | 2000V AC |
| Material der Kontakte | Silber-Nickel (AgNi) Legierung – bekannt für gute Leitfähigkeit und Verschleißfestigkeit |
| Gehäusematerial | Hochtemperatur-Kunststoff, geeignet für Lötprozesse und mechanische Belastbarkeit |
Hochwertige Materialien und Verarbeitung
Die Auswahl der Materialien spielt eine entscheidende Rolle für die Zuverlässigkeit und Langlebigkeit von elektronischen Bauteilen. Beim HONGFA Printrelais HF115F/012-2ZS4A wurde besonderer Wert auf Qualität gelegt, um eine optimale Leistung über einen langen Zeitraum zu gewährleisten. Die Verwendung einer Silber-Nickel (AgNi) Legierung für die Kontakte ist kein Zufall. Diese Legierung kombiniert die hervorragende elektrische Leitfähigkeit von Silber mit der Härte und Korrosionsbeständigkeit von Nickel. Dies führt zu geringen Übergangswiderständen, was für effiziente Schaltvorgänge unerlässlich ist und die Entstehung von Wärme minimiert. Gleichzeitig schützt die Legierung die Kontakte vor Oxidation und Abrieb, selbst unter anspruchsvollen Betriebsbedingungen. Das Gehäuse des Relais besteht aus einem robusten Hochtemperatur-Kunststoff. Dieses Material ist nicht nur mechanisch widerstandsfähig und schützt die internen Komponenten vor Staub und Feuchtigkeit, sondern ist auch für die gängigen Lötprozesse auf Leiterplatten ausgelegt. Es widersteht den thermischen Belastungen während des Lötens und behält seine Form und Integrität bei. Diese sorgfältige Materialauswahl und die präzise Verarbeitung sind Garanten für die Zuverlässigkeit und die lange Lebensdauer des HF115F/012-2ZS4A, auch in industriellen Anwendungen, wo Langlebigkeit und Betriebssicherheit an erster Stelle stehen.
Präzise Spulentechnik für zuverlässige Schaltvorgänge
Das Herzstück jedes Relais ist die Spule, die durch Anlegen einer Spannung das Schaltwerk betätigt. Beim HONGFA Printrelais HF115F/012-2ZS4A arbeitet eine Spule mit einer Nennspannung von 12V DC. Diese Spannung ist ideal für viele Niederspannungsanwendungen und ermöglicht eine präzise und energieeffiziente Ansteuerung. Die Spule ist so konzipiert, dass sie bei Anlegen der Nennspannung ein starkes Magnetfeld erzeugt, welches den Anker des Relais anzieht und die Kontakte in die gewünschte Schaltposition bringt. Die Spulenspannung ist ein kritischer Parameter: Ist sie zu niedrig, kann das Relais nicht zuverlässig schalten. Ist sie zu hoch, kann die Spule überhitzen oder beschädigt werden. Die Wahl von 12V DC als Spulenspannung ist daher ein sorgfältig ausgewählter Kompromiss, der eine breite Kompatibilität mit gängigen Stromversorgungen in elektronischen Geräten ermöglicht. Die Wicklung der Spule selbst ist auf Langlebigkeit und Stabilität ausgelegt, um auch nach Millionen von Schaltzyklen eine konstante Leistung zu erbringen. Dies ist besonders wichtig in Anwendungen, die eine hohe Schaltfrequenz aufweisen oder bei denen eine dauerhafte Zuverlässigkeit gefordert ist.
Anwendungsbereiche – Wo das HF115F/012-2ZS4A glänzt
Die Vielseitigkeit des HONGFA Printrelais HF115F/012-2ZS4A eröffnet Ihnen eine breite Palette von Anwendungsmöglichkeiten. Seine Fähigkeit, sowohl kleinere Signale als auch größere Lasten zu schalten, macht es zu einem Allrounder für verschiedenste Elektronikprojekte. In der Automatisierungstechnik wird es häufig eingesetzt, um Steuerbefehle von einer SPS (Speicherprogrammierbare Steuerung) auf Arbeitsgeräte wie Motoren, Ventile oder Heizregister zu übertragen. Hierbei dient das Relais als galvanische Trennung und schützt die empfindliche Steuerungselektronik vor Störungen und Überspannungen. Auch im Bereich der Gebäudetechnik spielt das HF115F/012-2ZS4A eine wichtige Rolle. In Heizungs-, Lüftungs- und Klimaanlagen kann es zur Steuerung von Pumpen, Lüftern oder Klappen eingesetzt werden. Die präzisen Schaltpunkte sind hier essenziell für eine effiziente und bedarfsgerechte Regelung. Im Bereich der Medizintechnik, wo höchste Zuverlässigkeit und Sicherheit gefragt sind, kann dieses Relais für die Steuerung von Geräten oder zur Signalübertragung eingesetzt werden, stets unter Einhaltung strengster Qualitätsstandards. Auch im industriellen Maschinenbau und in der Prozesssteuerung findet das Relais seinen Platz, um verschiedenste elektrische Komponenten zuverlässig zu schalten und zu steuern. Für Entwickler im Bereich des Prototypenbaus und des DIY-Elektronikprojekts bietet das HF115F/012-2ZS4A eine professionelle und kostengünstige Lösung, um komplexe Schaltungen zu realisieren und eigene Ideen umzusetzen.
Montage und Integration auf Ihrer Leiterplatte
Die Integration des HONGFA Printrelais HF115F/012-2ZS4A in Ihre Schaltung ist dank seiner Bauform und Anschlussart unkompliziert. Als Printrelais ist es speziell für die direkte Montage auf Leiterplatten (Printed Circuit Boards – PCBs) konzipiert. Die Anschlussstifte des Relais werden durch die vorgebohrten Löcher auf der Leiterplatte geführt und anschließend verlötet. Dieser Prozess, auch als Through-Hole-Montage bekannt, gewährleistet eine mechanisch stabile und elektrisch leitfähige Verbindung. Achten Sie bei der Bestückung der Leiterplatte auf die korrekte Orientierung des Relais, insbesondere im Hinblick auf die Polung der Spule, falls Ihre Anwendung dies erfordert. Die relativ geringen Abmessungen des HF115F/012-2ZS4A ermöglichen eine dichte Bestückung von Leiterplatten, was besonders bei der Entwicklung kompakter Geräte von Vorteil ist. Die Wahl des Lötverfahrens – ob Handlöten oder Wellenlöten – sollte den industriellen Standards und den Anforderungen Ihrer spezifischen Anwendung entsprechen. Die robusten Gehäusematerialien sind darauf ausgelegt, die thermischen Belastungen, die während des Lötprozesses auftreten können, problemlos zu bewältigen und so die Integrität des Bauteils zu bewahren.
FAQ – Häufig gestellte Fragen zu HONGFA Printrelais HF115F/012-2ZS4A
Was bedeutet die Bezeichnung „2 Wechsler“ oder „2x CO“?
Die Bezeichnung „2 Wechsler“ oder „2x CO“ (Changeover) gibt an, dass jedes Relaismodul über zwei unabhängige Schaltkontakte verfügt, die jeweils eine Umschaltfunktion ausführen können. Das bedeutet, dass jeder Wechsler drei Anschlüsse hat: einen gemeinsamen Anschluss (C), einen Öffner (NC – Normally Closed) und einen Schließer (NO – Normally Open). Im stromlosen Zustand ist der gemeinsame Anschluss mit dem Öffner verbunden. Wenn die Spule aktiviert wird, schaltet der gemeinsame Anschluss auf den Schließer um.
Welche maximale Last kann das HONGFA HF115F/012-2ZS4A schalten?
Das HONGFA Printrelais HF115F/012-2ZS4A kann maximal einen Schaltstrom von 7 Ampere bei einer Wechselspannung von 250 Volt AC schalten. Für Gleichspannungen beträgt die maximale Schaltspannung 30 Volt DC. Es ist wichtig, diese Grenzwerte nicht zu überschreiten, um eine zuverlässige Funktion und eine lange Lebensdauer des Relais zu gewährleisten.
Ist das Relais für den Einsatz in feuchten Umgebungen geeignet?
Das HONGFA Printrelais HF115F/012-2ZS4A hat eine Nenn-Schutzart von IP67, was bedeutet, dass es gegen Staub und zeitweiliges Untertauchen in Wasser geschützt ist. Allerdings bezieht sich diese Angabe in der Regel auf das unmontierte Relais. Für den tatsächlichen Einsatz in feuchten Umgebungen ist es entscheidend, dass das Relais in ein geeignetes Gehäuse integriert wird, das zusätzlichen Schutz vor Umwelteinflüssen bietet.
Was ist die typische Lebensdauer des Relais?
Die mechanische Lebensdauer des HONGFA Printrelais HF115F/012-2ZS4A beträgt über 10 Millionen Schaltspiele. Die elektrische Lebensdauer ist von der geschalteten Last und den Betriebsbedingungen abhängig, liegt aber typischerweise bei über 100.000 Schaltspielen. Für eine maximale elektrische Lebensdauer sollten Sie sicherstellen, dass die Schaltströme und -spannungen innerhalb der empfohlenen Grenzen liegen.
Kann das Relais auch bei niedrigen Temperaturen eingesetzt werden?
Ja, das HONGFA Printrelais HF115F/012-2ZS4A ist für einen breiten Betriebstemperaturbereich von -40°C bis +70°C ausgelegt. Dies macht es zu einer zuverlässigen Komponente auch für Anwendungen, die in extrem kalten oder warmen Umgebungen betrieben werden.
Worauf muss ich beim Verlöten des Relais achten?
Beim Verlöten des Relais sollten Sie die für Printrelais empfohlenen Löttemperaturen und -zeiten beachten. Verwenden Sie geeignetes Flussmittel und stellen Sie sicher, dass die Lötstellen sauber und leitfähig sind. Vermeiden Sie eine Überhitzung des Relais, um die Integrität des Gehäuses und der internen Komponenten zu bewahren. Es empfiehlt sich, die spezifischen Lötrichtlinien des Herstellers zu konsultieren.
Welche Funktion hat die galvanische Trennung bei der Verwendung von Relais?
Die galvanische Trennung ist ein wichtiger Sicherheitsaspekt bei der Verwendung von Relais. Sie trennt die Steuerschaltung (z.B. die Spulenseite) elektrisch von der geschalteten Last (z.B. die Kontakte). Dies schützt die empfindliche Steuerelektronik vor Spannungsspitzen, Störsignalen und Kurzschlüssen, die auf der Lastseite auftreten könnten. Außerdem ermöglicht sie die Ansteuerung von Geräten mit unterschiedlichen Spannungspegeln oder Erdungsreferenzen.
