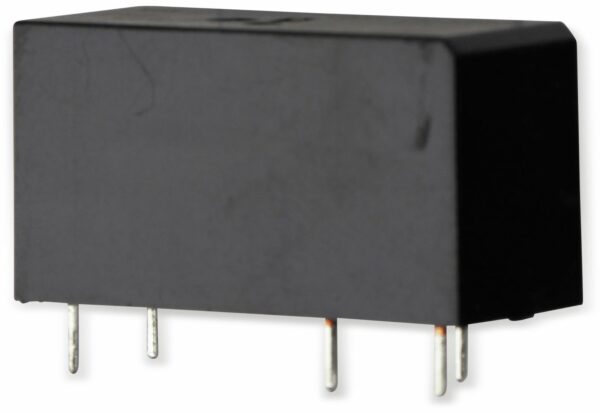

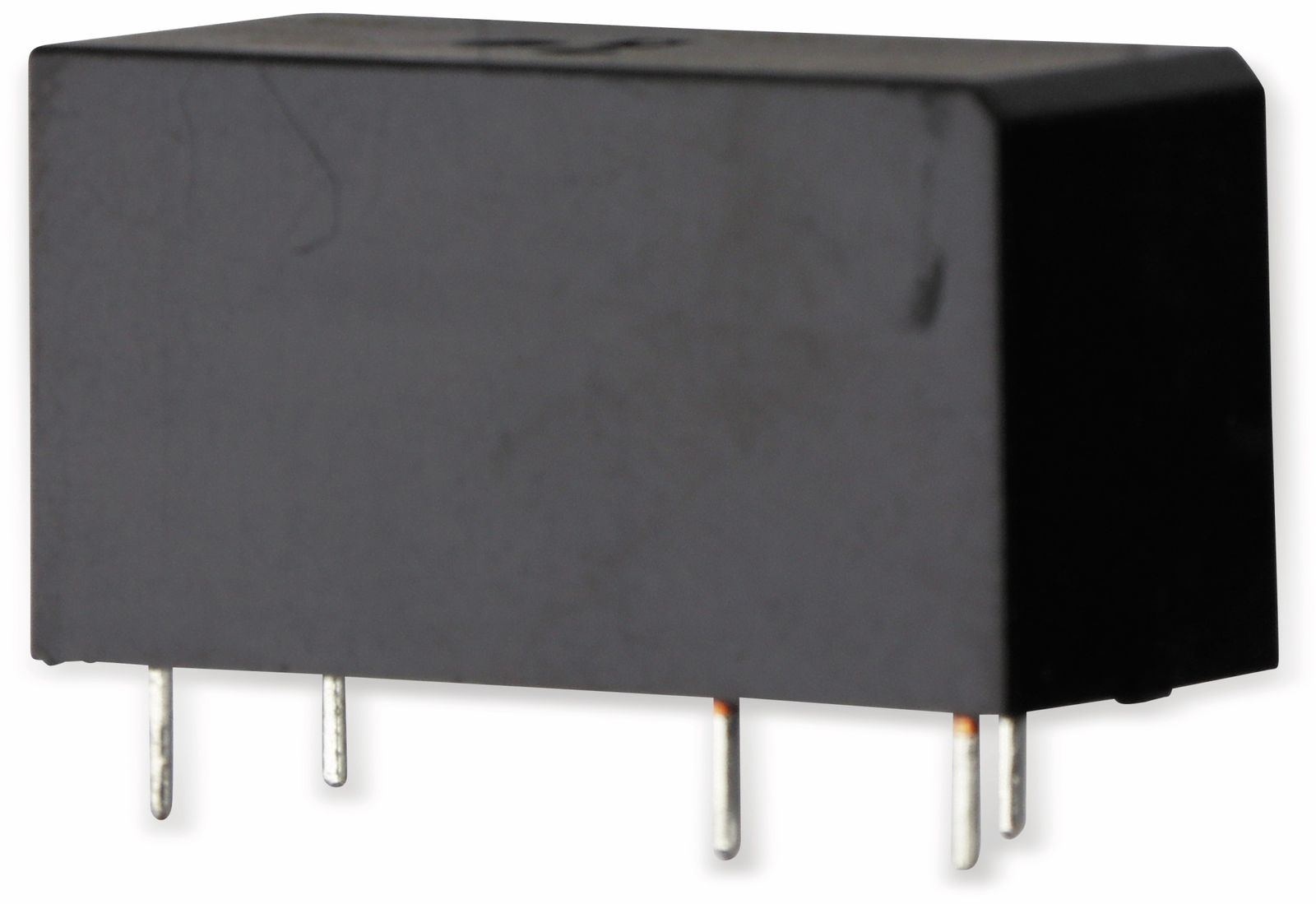

HONGFA Printrelais HF115F/024-1ZS1B

Entdecke die unschlagbare Zuverlässigkeit und Leistung des HONGFA Printrelais HF115F/024-1ZS1B – das Herzstück für deine elektronischen Projekte! Dieses hochwertige Relais ist mehr als nur ein Bauteil; es ist ein Versprechen für Stabilität, Präzision und langanhaltende Funktionalität. Egal, ob du ein erfahrener Elektronikexperte oder ein ambitionierter Hobbybastler bist, dieses Relais wird dich begeistern und dir helfen, deine Projekte auf das nächste Level zu heben.

Warum das HONGFA Printrelais HF115F/024-1ZS1B die richtige Wahl ist

In der Welt der Elektronik kommt es auf jedes Detail an. Das HONGFA Printrelais HF115F/024-1ZS1B wurde entwickelt, um höchsten Ansprüchen gerecht zu werden. Es vereint innovative Technologie mit robuster Bauweise, um dir eine unübertroffene Performance zu bieten. Stell dir vor, du arbeitest an einem komplexen Projekt und weißt, dass jedes Bauteil perfekt funktioniert – das ist das Gefühl, das dir dieses Relais gibt.

Dieses Relais ist nicht nur ein Produkt, sondern eine Investition in die Zukunft deiner Projekte. Es bietet dir die Sicherheit, die du brauchst, um deine kreativen Visionen ohne Kompromisse zu verwirklichen. Lass dich von der Qualität und Präzision dieses Relais inspirieren und entdecke neue Möglichkeiten in der Welt der Elektronik.

Technische Details, die überzeugen

Um dir ein umfassendes Bild von den Fähigkeiten des HONGFA Printrelais HF115F/024-1ZS1B zu vermitteln, haben wir eine detaillierte Übersicht der technischen Spezifikationen zusammengestellt:

• Modell: HF115F/024-1ZS1B
• Spulenspannung: 24V DC
• Kontaktanordnung: SPDT (Single Pole Double Throw) / 1 Wechsler
• Kontaktbelastbarkeit:
  • 10A bei 250V AC
  • 10A bei 30V DC
• Spulenwiderstand: Ca. 1600 Ohm
• Ansprechzeit: Typischerweise ≤ 8ms
• Abfallzeit: Typischerweise ≤ 5ms
• Isolationsfestigkeit:
  • Zwischen Spule und Kontakten: 4kV AC
  • Zwischen offenen Kontakten: 1kV AC
• Umgebungstemperatur: -40°C bis +85°C
• Montageart: Leiterplattenmontage (PCB)
• Abmessungen: 19.0 x 15.5 x 15.2 mm
• RoHS-konform: Ja

Diese beeindruckenden Spezifikationen machen das HONGFA Printrelais HF115F/024-1ZS1B zu einer idealen Wahl für eine Vielzahl von Anwendungen, von Haushaltsgeräten über Industriesteuerungen bis hin zu Telekommunikationssystemen.

Die Vorteile auf einen Blick

Das HONGFA Printrelais HF115F/024-1ZS1B bietet eine Vielzahl von Vorteilen, die es von anderen Relais auf dem Markt abheben:

• Hohe Schaltleistung: Mit einer Kontaktbelastbarkeit von 10A bei 250V AC und 10A bei 30V DC ist dieses Relais in der Lage, auch anspruchsvolle Lasten zuverlässig zu schalten.
• Schnelle Schaltzeiten: Die Ansprechzeit von ≤ 8ms und die Abfallzeit von ≤ 5ms sorgen für eine schnelle und effiziente Reaktion in deinen Schaltkreisen.
• Hohe Isolationsfestigkeit: Die Isolationsfestigkeit von 4kV AC zwischen Spule und Kontakten sowie 1kV AC zwischen offenen Kontakten gewährleistet einen sicheren Betrieb und schützt vor Überspannungen.
• Breiter Temperaturbereich: Der Betriebstemperaturbereich von -40°C bis +85°C ermöglicht den Einsatz in einer Vielzahl von Umgebungen, auch unter extremen Bedingungen.
• Kompakte Bauweise: Die geringen Abmessungen von 19.0 x 15.5 x 15.2 mm ermöglichen eine platzsparende Montage auf der Leiterplatte.
• RoHS-Konformität: Das Relais entspricht den RoHS-Richtlinien und ist somit umweltfreundlich.
• Lange Lebensdauer: HONGFA Relais sind bekannt für ihre hohe Zuverlässigkeit und lange Lebensdauer, was dir langfristig Kosten spart.

Diese Vorteile machen das HONGFA Printrelais HF115F/024-1ZS1B zu einer ausgezeichneten Wahl für alle, die Wert auf Qualität, Zuverlässigkeit und Leistung legen. Es ist das perfekte Bauteil, um deine elektronischen Projekte zu optimieren und ihnen das gewisse Extra zu verleihen.

Anwendungsbereiche: Vielseitigkeit für deine Projekte

Das HONGFA Printrelais HF115F/024-1ZS1B ist ein wahrer Allrounder und findet in einer Vielzahl von Anwendungsbereichen seinen Einsatz. Hier sind einige Beispiele, wie du dieses Relais in deinen Projekten einsetzen kannst:

• Haushaltsgeräte: Steuerung von Waschmaschinen, Geschirrspülern, Kühlschränken und anderen Haushaltsgeräten.
• Industriesteuerungen: Einsatz in Automatisierungsanlagen, Robotik und anderen industriellen Anwendungen.
• Telekommunikationssysteme: Schaltung von Signalen in Telefonanlagen, Modems und anderen Kommunikationsgeräten.
• Heizungs-, Lüftungs- und Klimaanlagen (HLK): Steuerung von Heizkörpern, Ventilatoren und Klimaanlagen.
• Sicherheitstechnik: Verwendung in Alarmanlagen, Überwachungssystemen und Zutrittskontrollsystemen.
• Beleuchtungstechnik: Schaltung von Beleuchtungssystemen, sowohl im Innen- als auch im Außenbereich.
• Energiemanagement: Einsatz in Smart-Home-Systemen zur Steuerung von Energieverbrauchern.
• Automobilindustrie: Steuerung von verschiedenen Funktionen im Fahrzeug, wie z.B. Fensterheber, Zentralverriegelung und Beleuchtung.
• Medizintechnik: Einsatz in medizinischen Geräten und Systemen, die eine zuverlässige Schaltung erfordern.
• Hobbyprojekte: Perfekt für Arduino, Raspberry Pi und andere Mikrocontroller-basierte Projekte.

Die Vielseitigkeit des HONGFA Printrelais HF115F/024-1ZS1B macht es zu einem unverzichtbaren Bauteil für jeden Elektronikenthusiasten. Egal, welches Projekt du gerade in Angriff nimmst, dieses Relais wird dir helfen, deine Ideen in die Realität umzusetzen.

Ein Blick hinter die Kulissen: Qualität und Zuverlässigkeit

HONGFA ist ein weltweit anerkannter Hersteller von Relais und steht für höchste Qualität und Zuverlässigkeit. Jedes HONGFA Printrelais HF115F/024-1ZS1B wird sorgfältig geprüft und getestet, um sicherzustellen, dass es den hohen Standards des Unternehmens entspricht. Du kannst dich darauf verlassen, dass dieses Relais auch unter anspruchsvollen Bedingungen zuverlässig funktioniert.

Die Verwendung hochwertiger Materialien und modernster Fertigungstechnologien garantiert eine lange Lebensdauer und eine gleichbleibend hohe Performance. HONGFA investiert kontinuierlich in Forschung und Entwicklung, um innovative Produkte zu entwickeln, die den Anforderungen der modernen Elektronik gerecht werden. Mit einem HONGFA Relais entscheidest du dich für ein Produkt, das auf jahrelanger Erfahrung und Expertise basiert.

So integrierst du das Relais in deine Schaltung

Die Integration des HONGFA Printrelais HF115F/024-1ZS1B in deine Schaltung ist denkbar einfach. Hier sind einige Tipps und Hinweise, die dir dabei helfen:

1. Datenblatt beachten: Lade dir das Datenblatt des Relais herunter und lies es sorgfältig durch. Hier findest du alle wichtigen Informationen zu den elektrischen und mechanischen Eigenschaften des Relais.
2. Spannungsversorgung: Stelle sicher, dass die Spulenspannung von 24V DC korrekt angelegt wird. Verwende eine stabilisierte Spannungsquelle, um eine zuverlässige Funktion zu gewährleisten.
3. Vorwiderstand: In einigen Fällen kann es sinnvoll sein, einen Vorwiderstand in Reihe zur Spule zu schalten, um den Spulenstrom zu begrenzen und die Lebensdauer des Relais zu verlängern.
4. Freilaufdiode: Schalte eine Freilaufdiode parallel zur Spule, um Spannungsspitzen beim Abschalten der Spule zu vermeiden. Dies schützt andere Bauteile in der Schaltung vor Beschädigungen.
5. Leiterplattenlayout: Achte auf ein sauberes Leiterplattenlayout und verwende ausreichend breite Leiterbahnen, um den Strom sicher zu übertragen.
6. Montage: Das Relais wird durch Einstecken in die entsprechenden Löcher auf der Leiterplatte montiert und verlötet. Achte auf eine korrekte Ausrichtung und eine saubere Lötverbindung.

Mit diesen einfachen Schritten kannst du das HONGFA Printrelais HF115F/024-1ZS1B problemlos in deine Schaltung integrieren und von seiner Leistungsfähigkeit profitieren.

FAQ – Häufig gestellte Fragen

Was bedeutet die Bezeichnung HF115F/024-1ZS1B?

Die Bezeichnung HF115F/024-1ZS1B ist eine spezifische Kennzeichnung des Relaismodells von HONGFA. Sie enthält Informationen über die Bauform, die Spulenspannung und die Kontaktanordnung. Das Datenblatt des Herstellers liefert eine detaillierte Aufschlüsselung der einzelnen Bestandteile der Bezeichnung.

Kann ich das Relais auch mit einer anderen Spulenspannung betreiben?

Nein, das HONGFA Printrelais HF115F/024-1ZS1B ist speziell für eine Spulenspannung von 24V DC ausgelegt. Der Betrieb mit einer anderen Spulenspannung kann zu einer Fehlfunktion oder Beschädigung des Relais führen. Achte daher unbedingt auf die korrekte Spannungsversorgung.

Wie lange ist die Lebensdauer des Relais?

Die Lebensdauer des HONGFA Printrelais HF115F/024-1ZS1B hängt von den Betriebsbedingungen ab, insbesondere von der Schaltfrequenz und der Belastung der Kontakte. Unter typischen Bedingungen kann das Relais mehrere Millionen Schaltzyklen erreichen. Das Datenblatt des Herstellers enthält detaillierte Informationen zur Lebensdauer in Abhängigkeit von verschiedenen Parametern.

Ist das Relais für den Einsatz im Freien geeignet?

Das HONGFA Printrelais HF115F/024-1ZS1B ist primär für den Einsatz in Innenräumen konzipiert. Für den Einsatz im Freien oder in feuchten Umgebungen ist es ratsam, das Relais in einem geeigneten Gehäuse zu schützen, um eine Beschädigung durch Feuchtigkeit oder andere Umwelteinflüsse zu vermeiden.

Wo finde ich das Datenblatt für das Relais?

Das Datenblatt für das HONGFA Printrelais HF115F/024-1ZS1B findest du in der Regel auf der Webseite des Herstellers HONGFA oder auf den Webseiten von Elektronikdistributoren, die das Relais anbieten. Das Datenblatt enthält alle wichtigen technischen Informationen und Spezifikationen des Relais.

Was bedeutet SPDT?

SPDT steht für „Single Pole Double Throw“ und beschreibt die Kontaktanordnung des Relais. Es bedeutet, dass das Relais einen einzelnen Umschaltkontakt hat. Dieser Kontakt kann entweder mit einem von zwei anderen Kontakten verbunden werden.

Benötige ich eine spezielle Software, um das Relais zu steuern?

Nein, das HONGFA Printrelais HF115F/024-1ZS1B ist ein elektromechanisches Bauteil und erfordert keine spezielle Software. Es wird einfach durch Anlegen einer Spannung an die Spule gesteuert. Die Ansteuerung kann über einen Mikrocontroller, eine SPS oder eine andere Steuereinheit erfolgen.

Kann ich das Relais auch für Gleichstromlasten verwenden?

Ja, das HONGFA Printrelais HF115F/024-1ZS1B kann sowohl für Wechselstrom- als auch für Gleichstromlasten verwendet werden. Die Kontaktbelastbarkeit beträgt 10A bei 250V AC und 10A bei 30V DC. Achte jedoch darauf, die maximal zulässigen Werte nicht zu überschreiten.

Marke	Hongfa
