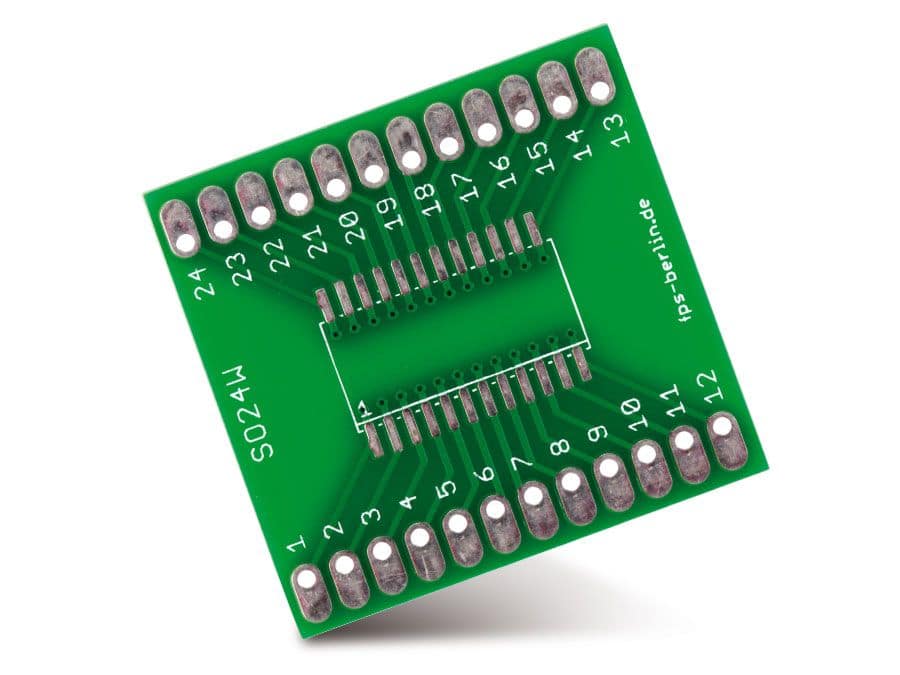

IC-Adapterplatine, SO24W/SO24X

Willkommen in der Welt der Elektronik-Entwicklung, wo Präzision und Flexibilität Hand in Hand gehen! Mit unserer IC-Adapterplatine SO24W/SO24X eröffnen sich Ihnen völlig neue Möglichkeiten, Ihre Schaltungsdesigns zu realisieren und Ihre Projekte auf das nächste Level zu heben. Entdecken Sie, wie diese kleine, aber feine Platine Ihren Arbeitsalltag erleichtern und Ihre Kreativität beflügeln kann.

Die IC-Adapterplatine SO24W/SO24X: Ihr Schlüssel zur Flexibilität

Stellen Sie sich vor: Sie arbeiten an einem komplexen Projekt, bei dem es auf jedes Detail ankommt. Sie haben das perfekte IC gefunden, aber die Gehäuseform passt einfach nicht zu Ihrer Platine. Oder Sie möchten verschiedene ICs im SO24-Gehäuse testen, ohne jedes Mal eine neue Platine entwerfen zu müssen. Hier kommt unsere IC-Adapterplatine SO24W/SO24X ins Spiel. Sie ist mehr als nur eine einfache Adapterplatine – sie ist Ihr Schlüssel zur Flexibilität, Effizienz und Innovation.

Diese Adapterplatine wurde speziell entwickelt, um SO24W- und SO24X-Gehäuse (Small Outline 24-Pin Wide/Extra Wide) in ein DIP-24-Format (Dual In-Line Package) zu konvertieren. Das bedeutet, dass Sie Ihre SO24-ICs problemlos auf Standard-Lochrasterplatinen, Breadboards oder DIP-Sockeln verwenden können. Keine komplizierten Workarounds, keine frustrierenden Anpassungen – einfach einstecken und loslegen.

Aber das ist noch nicht alles. Unsere Adapterplatine bietet Ihnen nicht nur eine einfache Möglichkeit, SO24-ICs zu verwenden, sondern auch eine hochwertige und zuverlässige Lösung. Wir haben bei der Entwicklung und Herstellung dieser Platine auf höchste Qualität geachtet, um sicherzustellen, dass Sie ein Produkt erhalten, auf das Sie sich verlassen können.

Warum Sie die IC-Adapterplatine SO24W/SO24X lieben werden

Es gibt viele Gründe, warum unsere IC-Adapterplatine SO24W/SO24X ein unverzichtbares Werkzeug für Elektronik-Enthusiasten, Ingenieure und Hobbybastler ist. Hier sind nur einige davon:

• Universelle Kompatibilität: Die Adapterplatine unterstützt sowohl SO24W- als auch SO24X-Gehäuse, sodass Sie eine breite Palette von ICs verwenden können.
• Einfache Handhabung: Dank des DIP-24-Formats lässt sich die Adapterplatine problemlos in Standard-Lochrasterplatinen, Breadboards oder DIP-Sockel einstecken.
• Hochwertige Verarbeitung: Wir verwenden nur hochwertige Materialien und modernste Fertigungstechnologien, um eine lange Lebensdauer und zuverlässige Leistung zu gewährleisten.
• Zeitersparnis: Sparen Sie wertvolle Zeit und Mühe, indem Sie SO24-ICs schnell und einfach in Ihren Projekten einsetzen.
• Flexibilität: Experimentieren Sie mit verschiedenen ICs und Schaltungsdesigns, ohne sich Gedanken über Inkompatibilitäten oder komplizierte Anpassungen machen zu müssen.
• Kosteneffizienz: Vermeiden Sie teure Spezialanfertigungen oder Prototypen, indem Sie unsere Adapterplatine verwenden, um Ihre SO24-ICs in Standard-Formaten zu testen und zu integrieren.

Stellen Sie sich vor, wie viel Zeit und Mühe Sie sparen können, wenn Sie nicht mehr jedes Mal eine neue Platine entwerfen müssen, wenn Sie ein SO24-IC verwenden möchten. Mit unserer Adapterplatine haben Sie die Freiheit, sich auf das Wesentliche zu konzentrieren: Ihre Kreativität und Ihre Schaltungsdesigns.

Für wen ist die IC-Adapterplatine SO24W/SO24X geeignet?

Unsere IC-Adapterplatine ist ein vielseitiges Werkzeug, das für eine breite Zielgruppe geeignet ist:

• Elektronik-Enthusiasten: Wenn Sie gerne mit Elektronik experimentieren und eigene Projekte entwickeln, ist diese Adapterplatine ein Muss für Ihre Werkzeugkiste.
• Ingenieure: In der professionellen Elektronikentwicklung ist Flexibilität und Effizienz entscheidend. Unsere Adapterplatine hilft Ihnen, Zeit zu sparen und Ihre Prototypen schnell zu realisieren.
• Hobbybastler: Egal, ob Sie Anfänger oder erfahrener Bastler sind, mit unserer Adapterplatine können Sie Ihre Projekte einfacher und schneller umsetzen.
• Studenten: Im Studium der Elektrotechnik oder verwandter Fachrichtungen ist es wichtig, praktische Erfahrungen zu sammeln. Unsere Adapterplatine ist ein ideales Werkzeug, um verschiedene ICs zu testen und Schaltungen zu entwickeln.
• Lehrer: Im Unterricht können Sie mit unserer Adapterplatine Ihren Schülern auf anschauliche Weise die Funktionsweise von ICs und Schaltungen näherbringen.

Egal, ob Sie ein komplexes Projekt realisieren oder einfach nur mit Elektronik experimentieren möchten, unsere IC-Adapterplatine SO24W/SO24X ist die perfekte Wahl, um Ihre Ideen zum Leben zu erwecken.

Technische Details im Überblick

Hier finden Sie eine detaillierte Übersicht über die technischen Spezifikationen unserer IC-Adapterplatine SO24W/SO24X:

Merkmal	Spezifikation
Kompatible Gehäuse	SO24W (Small Outline 24-Pin Wide), SO24X (Small Outline 24-Pin Extra Wide)
Konvertierung	SO24W/SO24X zu DIP-24 (Dual In-Line Package 24-Pin)
Pinabstand DIP	2,54 mm (0,1 Zoll)
Platinenmaterial	FR-4
Platinenstärke	1,6 mm
Oberflächenfinish	HASL (Hot Air Solder Leveling)
Abmessungen	Ca. 30 mm x 20 mm
Betriebstemperaturbereich	-40°C bis +85°C
RoHS-konform	Ja

Diese technischen Details zeigen, dass unsere Adapterplatine nicht nur flexibel und einfach zu bedienen ist, sondern auch höchsten Qualitätsstandards entspricht. Wir verwenden nur hochwertige Materialien und modernste Fertigungstechnologien, um sicherzustellen, dass Sie ein Produkt erhalten, auf das Sie sich verlassen können.

Anwendungsbeispiele: Lassen Sie sich inspirieren!

Die IC-Adapterplatine SO24W/SO24X ist ein vielseitiges Werkzeug, das in einer Vielzahl von Anwendungen eingesetzt werden kann. Hier sind einige Beispiele, um Sie zu inspirieren:

• Prototypenbau: Verwenden Sie die Adapterplatine, um SO24-ICs schnell und einfach in Ihre Prototypen zu integrieren. So können Sie verschiedene Schaltungsdesigns testen, ohne jedes Mal eine neue Platine entwerfen zu müssen.
• Fehlersuche: Wenn Sie einen Fehler in einer Schaltung vermuten, können Sie die Adapterplatine verwenden, um den SO24-IC auszutauschen und zu überprüfen, ob er die Ursache des Problems ist.
• Evaluation von ICs: Testen Sie verschiedene SO24-ICs, um den besten für Ihre Anwendung zu finden. Die Adapterplatine ermöglicht es Ihnen, die ICs einfach in einer Standardumgebung zu evaluieren.
• Reparatur von Elektronikgeräten: Wenn ein SO24-IC in einem Elektronikgerät defekt ist, können Sie die Adapterplatine verwenden, um einen neuen IC einzusetzen und das Gerät zu reparieren.
• Lernprojekte: Im Unterricht oder im Selbststudium können Sie die Adapterplatine verwenden, um Schaltungen mit SO24-ICs zu entwickeln und zu verstehen.
• Spezialanwendungen: Die Adapterplatine kann auch in speziellen Anwendungen eingesetzt werden, bei denen eine einfache Integration von SO24-ICs in Standardumgebungen erforderlich ist.

Diese Anwendungsbeispiele zeigen, wie vielseitig unsere IC-Adapterplatine ist. Egal, ob Sie ein professioneller Entwickler, ein Hobbybastler oder ein Student sind, mit dieser Platine können Sie Ihre Projekte einfacher, schneller und effizienter realisieren.

So verwenden Sie die IC-Adapterplatine SO24W/SO24X

Die Verwendung unserer IC-Adapterplatine ist denkbar einfach. Hier ist eine Schritt-für-Schritt-Anleitung:

1. IC vorbereiten: Stellen Sie sicher, dass der SO24W- oder SO24X-IC, den Sie verwenden möchten, sauber und unbeschädigt ist.
2. IC einsetzen: Richten Sie den IC vorsichtig auf der Adapterplatine aus. Achten Sie dabei auf die korrekte Polarität (meist durch einen Punkt oder eine Kerbe auf dem IC gekennzeichnet). Drücken Sie den IC vorsichtig in die entsprechenden Kontakte der Adapterplatine.
3. Überprüfen: Vergewissern Sie sich, dass alle Pins des ICs korrekt in den Kontakten der Adapterplatine sitzen.
4. Einsetzen in die Zielumgebung: Stecken Sie die Adapterplatine mit dem eingesetzten IC in Ihre Lochrasterplatine, Ihr Breadboard oder Ihren DIP-Sockel.
5. Verbindungen herstellen: Verbinden Sie die Pins der Adapterplatine mit den entsprechenden Komponenten Ihrer Schaltung.
6. Testen: Überprüfen Sie, ob Ihre Schaltung wie erwartet funktioniert.

Mit diesen einfachen Schritten können Sie Ihre SO24-ICs schnell und einfach in Ihren Projekten einsetzen. Die Adapterplatine macht es Ihnen leicht, verschiedene ICs zu testen und Schaltungen zu entwickeln, ohne sich Gedanken über Inkompatibilitäten oder komplizierte Anpassungen machen zu müssen.

Tipps und Tricks für den optimalen Einsatz

Hier sind einige Tipps und Tricks, die Ihnen helfen, das Beste aus Ihrer IC-Adapterplatine SO24W/SO24X herauszuholen:

• Verwenden Sie eine Pinzette: Um den IC präzise auf der Adapterplatine zu positionieren, empfiehlt es sich, eine Pinzette zu verwenden.
• Achten Sie auf die Polarität: Stellen Sie sicher, dass Sie den IC korrekt auf der Adapterplatine ausrichten. Die Polarität ist meist durch einen Punkt oder eine Kerbe auf dem IC gekennzeichnet.
• Überprüfen Sie die Verbindungen: Bevor Sie Ihre Schaltung in Betrieb nehmen, überprüfen Sie alle Verbindungen sorgfältig, um Kurzschlüsse oder fehlerhafte Verbindungen zu vermeiden.
• Verwenden Sie hochwertige Komponenten: Um eine zuverlässige Funktion Ihrer Schaltung zu gewährleisten, sollten Sie nur hochwertige Komponenten verwenden.
• Experimentieren Sie: Nutzen Sie die Flexibilität der Adapterplatine, um verschiedene ICs und Schaltungsdesigns auszuprobieren.

Mit diesen Tipps und Tricks können Sie Ihre IC-Adapterplatine optimal nutzen und Ihre Elektronikprojekte noch erfolgreicher gestalten.

FAQ – Häufig gestellte Fragen

Was genau ist eine IC-Adapterplatine SO24W/SO24X?

Eine IC-Adapterplatine SO24W/SO24X ist eine kleine Platine, die dazu dient, SO24W- und SO24X-Gehäuse (Small Outline 24-Pin Wide/Extra Wide) in ein DIP-24-Format (Dual In-Line Package) zu konvertieren. Dies ermöglicht es Ihnen, SO24-ICs auf Standard-Lochrasterplatinen, Breadboards oder DIP-Sockeln zu verwenden.

Welche IC-Gehäuse werden unterstützt?

Die Adapterplatine unterstützt sowohl SO24W- als auch SO24X-Gehäuse. Diese Gehäuse sind in der Elektronik weit verbreitet und werden für eine Vielzahl von ICs verwendet.

Wie verwende ich die Adapterplatine?

Die Verwendung der Adapterplatine ist einfach: Richten Sie den SO24-IC auf der Platine aus und drücken Sie ihn vorsichtig in die Kontakte. Achten Sie dabei auf die korrekte Polarität. Anschließend können Sie die Adapterplatine mit dem eingesetzten IC in Ihre Lochrasterplatine, Ihr Breadboard oder Ihren DIP-Sockel einsetzen.

Welche Vorteile bietet die Verwendung einer Adapterplatine?

Die Verwendung einer Adapterplatine bietet viele Vorteile: Sie sparen Zeit und Mühe, da Sie SO24-ICs schnell und einfach in Ihren Projekten einsetzen können. Sie sind flexibler, da Sie verschiedene ICs und Schaltungsdesigns ausprobieren können, ohne sich Gedanken über Inkompatibilitäten machen zu müssen. Und Sie sparen Kosten, da Sie keine teuren Spezialanfertigungen oder Prototypen benötigen.

Kann ich die Adapterplatine auch für andere IC-Gehäuse verwenden?

Nein, die Adapterplatine ist speziell für SO24W- und SO24X-Gehäuse entwickelt worden. Für andere IC-Gehäuse benötigen Sie möglicherweise eine andere Adapterplatine.

Was bedeutet DIP-24?

DIP-24 steht für Dual In-Line Package mit 24 Pins. Es handelt sich um eine Standard-Gehäuseform für ICs, die sich leicht in Lochrasterplatinen, Breadboards oder DIP-Sockel einstecken lässt.

Was ist FR-4?

FR-4 ist ein gängiges Material für Leiterplatten. Es handelt sich um ein glasfaserverstärktes Epoxidharz, das gute mechanische und elektrische Eigenschaften aufweist.

Was bedeutet HASL?

HASL steht für Hot Air Solder Leveling. Es handelt sich um ein Verfahren zur Oberflächenbehandlung von Leiterplatten, bei dem die Kupferoberfläche mit einer dünnen Schicht aus Lötzinn überzogen wird. Dies schützt die Kupferoberfläche vor Oxidation und verbessert die Lötbarkeit.

Ist die Adapterplatine RoHS-konform?

Ja, unsere Adapterplatine ist RoHS-konform. Das bedeutet, dass sie keine gefährlichen Stoffe enthält, die in der Europäischen Union verboten sind.

Wo kann ich die Adapterplatine einsetzen?

Sie können die Adapterplatine in einer Vielzahl von Anwendungen einsetzen, z. B. im Prototypenbau, bei der Fehlersuche, bei der Evaluation von ICs, bei der Reparatur von Elektronikgeräten, in Lernprojekten und in Spezialanwendungen.

Was muss ich bei der Verwendung der Adapterplatine beachten?

Achten Sie darauf, den IC korrekt auf der Adapterplatine auszurichten und die Polarität zu beachten. Überprüfen Sie alle Verbindungen sorgfältig, bevor Sie Ihre Schaltung in Betrieb nehmen. Verwenden Sie nur hochwertige Komponenten, um eine zuverlässige Funktion Ihrer Schaltung zu gewährleisten.
