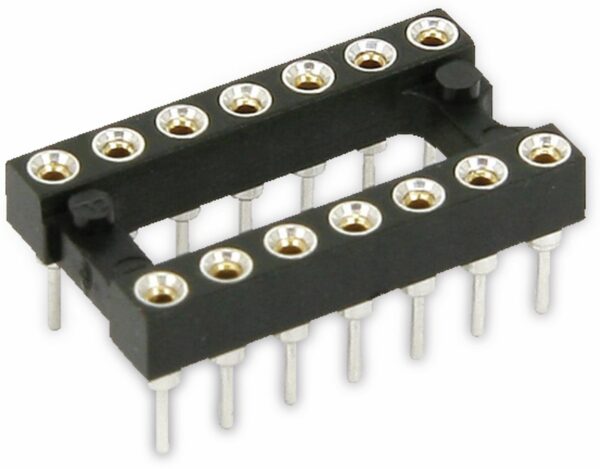

IC-Präzisionsfassung, 14-polig

IC-Präzisionsfassung, 14-polig: Die Basis für Ihre anspruchsvollen Elektronikprojekte

Wenn Sie auf der Suche nach einer zuverlässigen und präzisen Lösung für die Integration Ihrer 14-poligen integrierten Schaltungen sind, dann ist unsere IC-Präzisionsfassung genau das Richtige für Sie. Diese hochwertige Fassung wurde entwickelt, um Ihnen maximale Konnektivität, Langlebigkeit und eine einfache Handhabung zu bieten, und ist damit die ideale Wahl für Hobbyisten, Entwickler und professionelle Anwender gleichermaßen. Sie suchen eine stabile Schnittstelle, die Ihre empfindlichen ICs schützt und eine sichere Signalübertragung gewährleistet? Dann sind Sie hier genau richtig.

Warum eine IC-Präzisionsfassung unverzichtbar ist

In der Welt der Elektronik ist die Qualität der Verbindungen entscheidend für die Funktionalität und Langlebigkeit Ihrer Schaltungen. Eine IC-Präzisionsfassung fungiert als ein schützendes und gleichzeitig flexibles Bindeglied zwischen Ihrer Hauptplatine und dem integrierten Schaltkreis. Dies ermöglicht Ihnen nicht nur ein einfaches Austauschen defekter oder das Upgraden bestehender ICs, sondern minimiert auch das Risiko von Beschädigungen an den empfindlichen Anschlüssen des ICs selbst, die durch direktes Löten entstehen könnten. Gerade bei Prototypenentwicklung oder Wartungsarbeiten bietet die Verwendung einer Präzisionsfassung eine enorme Zeit- und Kostenersparnis. Sie erlaubt Ihnen, flexibel auf neue Anforderungen zu reagieren und verschiedene ICs unkompliziert zu testen und zu implementieren.

Die überzeugenden Vorteile unserer IC-Präzisionsfassung

Die Wahl der richtigen Komponenten ist der Schlüssel zum Erfolg jedes Elektronikprojekts. Unsere 14-polige IC-Präzisionsfassung wurde mit Blick auf höchste Ansprüche entwickelt und bietet Ihnen eine Reihe von entscheidenden Vorteilen:

• Zuverlässige Konnektivität: Die präzise gefertigten Kontakte gewährleisten eine sichere und niederohmige Verbindung zu den Pins Ihres integrierten Schaltkreises. Dies minimiert Signalverluste und Rauschen, was für die Integrität Ihrer Schaltung von entscheidender Bedeutung ist.
• Schutz für Ihre ICs: Durch die Verwendung der Fassung vermeiden Sie das direkte Erhitzen und die mechanische Belastung, die beim direkten Löten entstehen können. Dies schützt die empfindlichen internen Strukturen Ihrer ICs vor dauerhaften Schäden und erhöht deren Lebensdauer signifikant.
• Einfacher Austausch und Wartung: Wenn ein IC ausgetauscht werden muss oder Sie ein Upgrade auf eine neuere Version planen, ist der Wechsel mit einer Fassung denkbar einfach. Das spart Ihnen wertvolle Zeit und verhindert mögliche Beschädigungen an der Platine oder den Lötstellen.
• Verbesserte Flexibilität bei der Entwicklung: Für Prototypenentwicklung und Testaufbauten ist die Fassung ein unschätzbares Werkzeug. Sie können verschiedene ICs schnell und unkompliziert ausprobieren, um die beste Lösung für Ihre Anwendung zu finden, ohne jedes Mal neu löten zu müssen.
• Hohe Materialqualität: Wir setzen auf robuste und langlebige Materialien, die auch unter anspruchsvollen Bedingungen eine zuverlässige Performance gewährleisten. Dies macht unsere Fassung zu einer Investition, die sich über die Zeit auszahlt.
• Präzise Passform: Die genauen Abmessungen und die exakte Pin-Anordnung garantieren eine perfekte Aufnahme Ihres 14-poligen ICs, was eine stabile und sichere Verankerung sicherstellt.

Produkteigenschaften im Detail

Um Ihnen einen umfassenden Überblick über die Qualität und die Leistungsfähigkeit unserer IC-Präzisionsfassung zu geben, haben wir die wichtigsten Eigenschaften in der folgenden Tabelle zusammengefasst. Diese Details helfen Ihnen bei der fundierten Entscheidung für Ihr nächstes Projekt.

Eigenschaft	Beschreibung
Anzahl der Pins	14
Typ der Fassung	IC-Präzisionsfassung (DIP – Dual In-line Package)
Kontaktmaterial	Vergoldete Kupferlegierung. Die Vergoldung bietet eine exzellente Korrosionsbeständigkeit und sorgt für eine konstant niedrige Übergangsimpedanz über die gesamte Lebensdauer der Fassung. Dies ist essenziell für eine stabile Signalübertragung, selbst in feuchten oder aggressiven Umgebungen.
Gehäusematerial	Hochtemperatur-thermoplastisches Polymer (z.B. PBT oder LCP). Dieses Material zeichnet sich durch hohe mechanische Festigkeit, ausgezeichnete elektrische Isolationseigenschaften und eine hohe Temperaturbeständigkeit aus. Es schützt die internen Kontakte zuverlässig und ist beständig gegen die gängigen Flussmittel und Reinigungsmittel in der Elektronikfertigung.
Isolationswiderstand	Typischerweise > 1000 MΩ bei 500 V DC. Dieser hohe Wert unterstreicht die hervorragenden Isolationseigenschaften des Gehäusematerials, welche Kurzschlüsse zwischen benachbarten Pins verhindern und die Zuverlässigkeit der Schaltung erhöhen.
Betriebstemperaturbereich	-40°C bis +105°C. Dieser breite Temperaturbereich stellt sicher, dass die Fassung auch unter wechselnden Umgebungsbedingungen zuverlässig funktioniert, was sie für eine Vielzahl von Anwendungen geeignet macht.
Einsteckkraft pro Pin	Typischerweise zwischen 0.2 N und 0.6 N. Diese Spezifikation gibt an, wie viel Kraft benötigt wird, um einen IC-Pin sicher in die Fassung einzuführen. Der Bereich ist so gewählt, dass er einerseits einen festen Halt gewährleistet, andererseits aber auch eine Beschädigung der IC-Pins vermeidet.
Einsatzmöglichkeiten	Prototypenentwicklung, Debugging, Wartung von Elektronikgeräten, industrielle Steuerungen, Messgeräte, Hobbyprojekte und überall dort, wo integrierte Schaltkreise sicher und austauschbar montiert werden müssen. Die Präzisionsfassung ist universell einsetzbar für alle 14-poligen DIP-ICs.

Anwendungsbereiche und Einsatzszenarien

Die Vielseitigkeit unserer IC-Präzisionsfassung macht sie zu einem unverzichtbaren Bauteil in einer breiten Palette von Elektronikanwendungen. Ob Sie ein komplexes Steuerungssystem entwickeln, ein altes Gerät reparieren oder einfach nur Ihre Leidenschaft für die Elektronik im Hobbybereich ausleben möchten – diese Fassung bietet Ihnen die nötige Grundlage.

Besonders in folgenden Bereichen spielt die Präzisionsfassung ihre Stärken aus:

• Industrielle Automatisierung: In Steuerungen und Überwachungssystemen, wo Zuverlässigkeit und einfache Wartung oberste Priorität haben, ermöglicht die Fassung den schnellen Austausch von Prozessoren oder Speicherbausteinen, ohne die gesamte Anlage herunterfahren zu müssen.
• Medizintechnik: Geräte in diesem Sektor erfordern höchste Präzision und Zuverlässigkeit. Die sichere Verbindung und der Schutz der ICs durch unsere Fassung tragen maßgeblich zur Integrität und Langlebigkeit medizinischer Instrumente bei.
• Forschung und Entwicklung: In Forschungslaboren und Entwicklungsabteilungen ist Flexibilität entscheidend. Die Fassung erleichtert das Testen verschiedener Schaltungsdesigns und das Debugging komplexer Systeme, indem sie das häufige Ein- und Auslöten von ICs überflüssig macht.
• Audio- und Videotechnik: Für die Entwicklung und Wartung von Hi-Fi-Anlagen, Verstärkern oder spezialisierten Audio-Prozessoren, bei denen es auf höchste Signalintegrität ankommt, ist eine saubere Verbindung durch die Präzisionsfassung unerlässlich.
• Hobbyelektronik und Maker-Szene: Für alle, die sich für Mikrocontroller, Sensoren und andere integrierte Schaltkreise begeistern, bietet die Fassung eine saubere und professionelle Möglichkeit, ihre Projekte umzusetzen und zu erweitern. Sie schützt den IC und ermöglicht Experimente, ohne Angst vor Beschädigungen.

Die Technologie hinter der Präzision

Die Zuverlässigkeit einer IC-Präzisionsfassung beruht auf einer Kombination aus durchdachtem Design und hochwertigen Materialien. Die Kontakte sind so konstruiert, dass sie eine federnde Klemmwirkung auf die IC-Pins ausüben. Diese Klemmung sorgt für einen guten elektrischen Kontakt, der auch bei leichten Vibrationen oder Temperaturschwankungen erhalten bleibt. Das Gehäusematerial ist nicht nur ein einfacher Kunststoffträger, sondern ein technologisch ausgefeilter Werkstoff, der so konzipiert ist, dass er die hohen Temperaturen während des Lötprozesses auf der Hauptplatine standhält, ohne sich zu verformen oder die elektrischen Eigenschaften zu beeinträchtigen. Die exakte Pin-Positionierung ist dabei entscheidend, um eine problemlose Bestückung und einen sicheren Sitz des ICs zu gewährleisten. Jeder Aspekt, von der Materialauswahl bis zur Toleranz bei der Fertigung, ist darauf ausgelegt, Ihnen eine kompromisslose Leistung zu bieten.

Vergleich zu alternativen Verbindungsmethoden

Bei der Integration von ICs gibt es verschiedene Ansätze. Das direkte Löten ist zwar die häufigste Methode, birgt aber inhärente Risiken. Bei jedem Lötprozess wird der IC Hitze ausgesetzt, was die Lebensdauer und Zuverlässigkeit des Bauteils negativ beeinflussen kann. Zudem ist ein fehlerhaft gelöteter IC oft nur schwer zu entfernen, ohne die Platine oder den IC selbst zu beschädigen. Auch die thermischen Spannungen, die beim Abkühlen entstehen können, stellen eine potenzielle Fehlerquelle dar.

Adapterlösungen für SMD-Bauteile sind zwar vorhanden, aber für Standard-DIP-ICs wie hier beschrieben, bietet die Präzisionsfassung eine unübertroffene Kombination aus Schutz, einfacher Handhabung und Zuverlässigkeit. Während ein direkter Lötanschluss eine permanente Verbindung schafft, ermöglicht die Fassung eine modulare Bauweise, die Reparaturen und Upgrades erheblich vereinfacht. Für Entwicklungszwecke ist die Flexibilität, verschiedene ICs schnell zu tauschen, ein unbezahlbarer Vorteil, der den Entwicklungsprozess beschleunigt und die Kosten senkt.

Technische Spezifikationen und Normen

Unsere IC-Präzisionsfassung erfüllt bzw. übertrifft gängige Industriestandards für elektronische Komponenten. Die verwendeten Materialien sind oft nach UL94 V-0 bewertet, was für eine hohe Flammwidrigkeit steht und somit zusätzliche Sicherheit in Ihrer Anwendung bietet. Die Vergoldung der Kontakte entspricht den Anforderungen für geringen Übergangswiderstand und lange Haltbarkeit. Die exakten Abmessungen der Pins und der Fassung entsprechen den internationalen Normen für Dual In-line Package (DIP) Bauteile, was eine universelle Kompatibilität mit den entsprechenden ICs sicherstellt. Wir legen Wert darauf, dass unsere Produkte nicht nur funktional, sondern auch sicher und normgerecht sind, damit Sie sich voll und ganz auf Ihr Projekt konzentrieren können.

FAQ – Häufig gestellte Fragen zu IC-Präzisionsfassung, 14-polig

Kann ich diese Fassung auch für ICs mit anderer Pin-Anzahl verwenden?

Nein, diese Fassung ist speziell für integrierte Schaltkreise mit exakt 14 Pins im Dual In-line Package (DIP) Format konzipiert. Für ICs mit einer anderen Pin-Anzahl benötigen Sie eine Fassung mit der entsprechenden Pin-Anzahl.

Ist die Vergoldung der Kontakte haltbar?

Ja, die Vergoldung der Kontakte ist sehr haltbar und bietet einen ausgezeichneten Schutz vor Korrosion. Sie gewährleistet eine langfristig stabile und niederohmige Verbindung.

Wie ist die Fassung auf der Platine zu befestigen?

Die Fassung wird wie jeder andere bedrahtete Bauteil auf die Platine gesteckt und dann von der Unterseite der Platine durch die Löcher verlötet. Die Anschlüsse der Fassung sind dafür ausgelegt.

Kann ich die Fassung wiederverwenden, wenn ich einen IC austausche?

Ja, das ist einer der Hauptvorteile der Verwendung einer Fassung. Sie können den IC sicher entnehmen und wiederverwenden, und die Fassung bleibt auf der Platine, bereit für den nächsten IC.

Welche Arten von ICs sind für diese Fassung geeignet?

Diese Fassung ist für alle 14-poligen integrierten Schaltkreise im DIP-Gehäuse geeignet. Dazu gehören beispielsweise viele Mikrocontroller, Operationsverstärker, Logikbausteine und Speicherbausteine, die in diesem Format erhältlich sind.

Was bedeutet die Angabe „Präzisionsfassung“?

Präzisionsfassung bedeutet, dass die Fassung mit sehr engen Toleranzen gefertigt ist, um eine exakte und sichere Aufnahme des ICs zu gewährleisten. Dies sorgt für eine optimale elektrische Verbindung und minimiert das Risiko von Beschädigungen an den IC-Pins.

Welche Auswirkungen hat der Temperaturbereich auf die Anwendung?

Der angegebene Betriebstemperaturbereich gibt die Umgebungstemperaturen an, innerhalb derer die Fassung ihre spezifizierten Leistungen erbringt. Ein breiter Temperaturbereich, wie z.B. -40°C bis +105°C, bedeutet, dass die Fassung auch unter extremen Bedingungen zuverlässig funktioniert und somit für anspruchsvolle Umgebungen wie industrielle Anwendungen oder Fahrzeuge geeignet ist.
