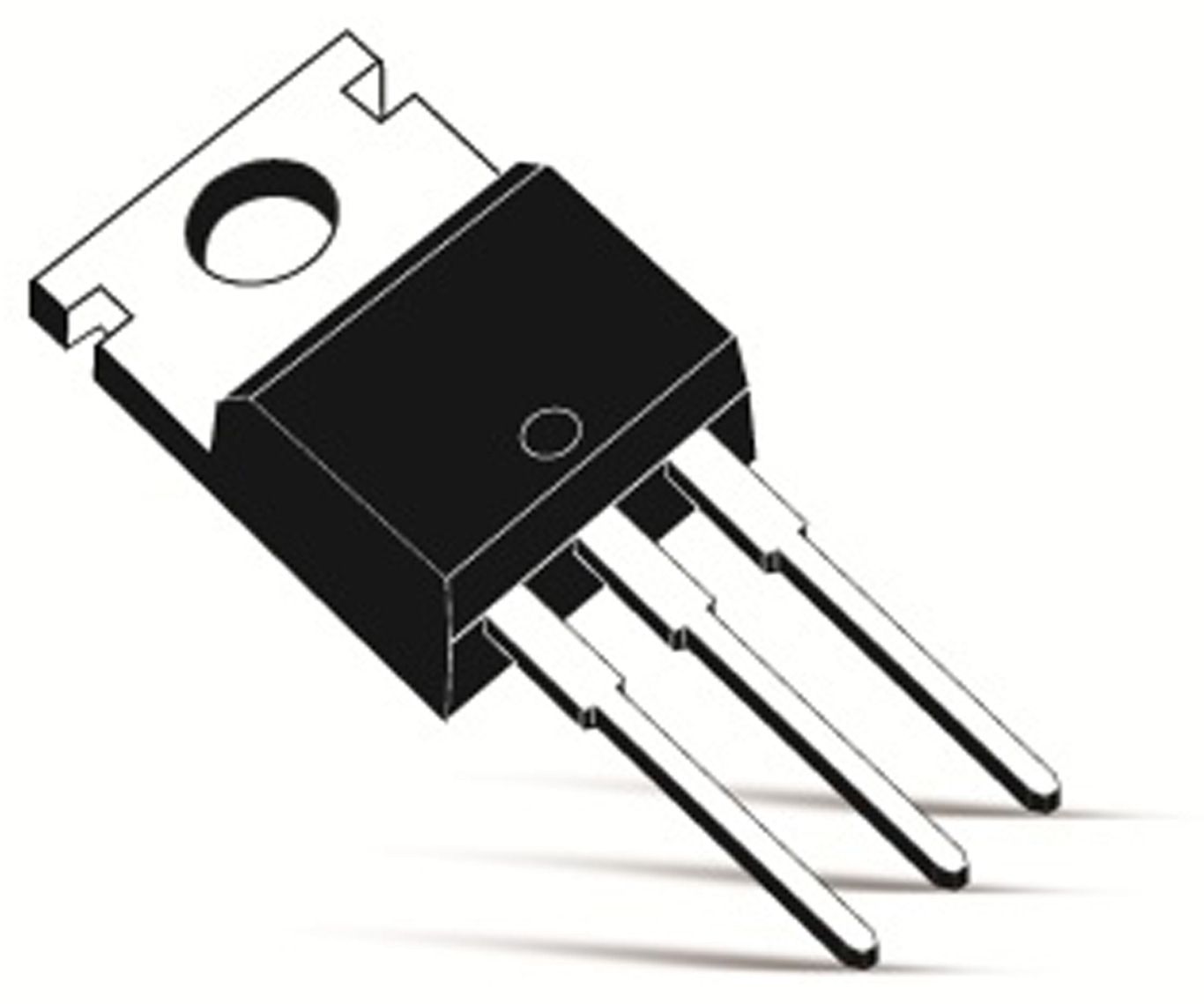

INTERNATIONAL RECTIFIER Leistungs-MOSFET IRF540ZPBF

Willkommen in der Welt der Hochleistungs-Elektronik! Entdecken Sie den INTERNATIONAL RECTIFIER Leistungs-MOSFET IRF540ZPBF – ein Kraftpaket für Ihre anspruchsvollsten Projekte. Dieser MOSFET ist nicht nur ein Bauteil, sondern eine Investition in Zuverlässigkeit, Effizienz und maximale Performance. Lassen Sie uns gemeinsam eintauchen in die faszinierende Welt dieses außergewöhnlichen Produkts!

Der IRF540ZPBF: Ein Meisterwerk der Halbleitertechnik

Der IRF540ZPBF von INTERNATIONAL RECTIFIER (jetzt Infineon Technologies) ist ein N-Kanal Leistungs-MOSFET, der speziell für Anwendungen entwickelt wurde, die höchste Ansprüche an Schaltgeschwindigkeit, Effizienz und Robustheit stellen. Dieser MOSFET ist ein wahrer Alleskönner und findet in einer Vielzahl von Anwendungen seinen Einsatz, von Schaltnetzteilen über Motorsteuerungen bis hin zu anspruchsvollen Audioverstärkern.

Was diesen MOSFET so besonders macht, ist die Kombination aus geringem Einschaltwiderstand (Rds(on)), hoher Schaltgeschwindigkeit und exzellenter thermischer Stabilität. Das Ergebnis ist eine unübertroffene Leistung, die Ihre Projekte auf ein neues Level hebt. Stellen Sie sich vor, Sie entwickeln ein hocheffizientes Schaltnetzteil, das nicht nur Energie spart, sondern auch zuverlässig und langlebig ist. Oder eine Motorsteuerung, die präzise und ruckelfrei arbeitet, selbst unter härtesten Bedingungen. Mit dem IRF540ZPBF wird diese Vision Realität!

Technische Highlights, die begeistern

Lassen Sie uns einen genaueren Blick auf die technischen Details werfen, die den IRF540ZPBF zu einem echten Highlight machen:

• N-Kanal MOSFET: Ermöglicht eine effiziente und schnelle Schaltung.
• Vdss (Drain-Source Spannung): 100V – Bietet ausreichend Spielraum für verschiedenste Anwendungen.
• Id (Drain Strom): 33A – Liefert die nötige Power für anspruchsvolle Lasten.
• Rds(on) (Einschaltwiderstand): 0.044 Ohm – Minimiert Leistungsverluste und maximiert die Effizienz.
• Qg (Gate Ladung): 27nC – Sorgt für schnelle Schaltzeiten und reduziert Schaltverluste.
• Gehäuse: TO-220AB – Bietet eine hervorragende Wärmeableitung.

Diese beeindruckenden technischen Daten sind das Ergebnis jahrelanger Forschung und Entwicklung. INTERNATIONAL RECTIFIER hat hier ein Produkt geschaffen, das nicht nur auf dem Papier überzeugt, sondern auch in der Praxis seine Stärken voll ausspielt.

Anwendungsbereiche: Wo der IRF540ZPBF glänzt

Der IRF540ZPBF ist ein wahrer Tausendsassa und findet in den unterschiedlichsten Anwendungsbereichen seinen Einsatz. Hier sind einige Beispiele, die Ihnen einen Eindruck von der Vielseitigkeit dieses MOSFETs vermitteln:

• Schaltnetzteile (SMPS): Ob für Computer, Server oder industrielle Anwendungen – der IRF540ZPBF sorgt für eine effiziente und zuverlässige Stromversorgung.
• Motorsteuerungen: Von kleinen Robotern bis hin zu großen Industriemotoren – dieser MOSFET ermöglicht eine präzise und ruckelfreie Steuerung.
• DC-DC Wandler: Wandeln Sie Gleichspannung effizient in andere Spannungsbereiche um, z.B. in Solaranlagen oder Batteriemanagementsystemen.
• Audioverstärker: Erleben Sie kristallklaren Klang und hohe Leistung in Ihren Audioverstärkern. Der IRF540ZPBF sorgt für eine verzerrungsfreie Wiedergabe.
• Beleuchtungstechnik: Steuern Sie LED-Beleuchtung effizient und präzise. Der IRF540ZPBF ermöglicht eine lange Lebensdauer und hohe Helligkeit.
• Robotik: Präzise Motorsteuerung für Roboterarme, -beine und andere Aktuatoren.
• Elektrowerkzeuge: Steuerung von Bohrmaschinen, Sägen und anderen Elektrowerkzeugen.

Diese Liste ist natürlich nicht vollständig. Die Einsatzmöglichkeiten des IRF540ZPBF sind nahezu unbegrenzt. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie neue Anwendungsbereiche für diesen außergewöhnlichen MOSFET!

Warum der IRF540ZPBF die richtige Wahl ist

Es gibt viele Leistungs-MOSFETs auf dem Markt, aber nur wenige können mit dem IRF540ZPBF mithalten. Hier sind einige Gründe, warum dieser MOSFET die richtige Wahl für Ihre Projekte ist:

1. Hohe Effizienz: Der geringe Einschaltwiderstand (Rds(on)) minimiert Leistungsverluste und maximiert die Effizienz Ihrer Schaltungen. Das bedeutet weniger Wärmeentwicklung und eine längere Lebensdauer Ihrer Bauteile.
2. Schnelle Schaltgeschwindigkeit: Die geringe Gate-Ladung (Qg) sorgt für schnelle Schaltzeiten und reduziert Schaltverluste. Das ist besonders wichtig in Schaltnetzteilen und anderen Anwendungen, die hohe Frequenzen erfordern.
3. Hohe Zuverlässigkeit: Der IRF540ZPBF ist für seine Robustheit und Zuverlässigkeit bekannt. Er hält auch unter schwierigen Bedingungen stand und sorgt für einen stabilen Betrieb Ihrer Schaltungen.
4. Einfache Handhabung: Das TO-220AB Gehäuse ist einfach zu montieren und bietet eine hervorragende Wärmeableitung. Das erleichtert die Konstruktion und den Aufbau Ihrer Projekte.
5. Breite Verfügbarkeit: Der IRF540ZPBF ist ein weit verbreitetes Bauteil und ist in der Regel gut verfügbar. Das erleichtert die Beschaffung und reduziert das Risiko von Lieferengpässen.
6. Gutes Preis-Leistungs-Verhältnis: Trotz seiner hervorragenden Eigenschaften ist der IRF540ZPBF überraschend günstig. Das macht ihn zu einer attraktiven Option für Projekte mit begrenztem Budget.

Technische Daten im Detail

Hier finden Sie eine detaillierte Tabelle mit den wichtigsten technischen Daten des IRF540ZPBF:

Parameter	Wert	Einheit
Drain-Source Spannung (Vdss)	100	V
Drain Strom (Id)	33	A
Puls-Drain Strom (Idm)	130	A
Gate-Source Spannung (Vgs)	±20	V
Einschaltwiderstand (Rds(on)) @ Vgs=10V	0.044	Ohm
Gate Ladung (Qg)	27	nC
Eingangskapazität (Ciss)	1000	pF
Ausgangskapazität (Coss)	160	pF
Sperrverzögerungszeit (td(on))	9.5	ns
Anstiegszeit (tr)	12	ns
Fallzeit (tf)	9.9	ns
Verlustleistung (Pd)	150	W
Betriebstemperatur (Tj)	-55 bis +175	°C
Gehäuse	TO-220AB

Diese Tabelle bietet Ihnen einen umfassenden Überblick über die Leistungsfähigkeit des IRF540ZPBF. Nutzen Sie diese Informationen, um sicherzustellen, dass der MOSFET optimal zu Ihren Anforderungen passt.

Tipps und Tricks für den optimalen Einsatz

Um das Maximum aus dem IRF540ZPBF herauszuholen, haben wir einige Tipps und Tricks für Sie zusammengestellt:

• Kühlkörper verwenden: Aufgrund der hohen Verlustleistung ist es wichtig, den MOSFET mit einem geeigneten Kühlkörper zu versehen. Achten Sie auf eine gute Wärmeableitung, um eine Überhitzung zu vermeiden.
• Gate-Widerstand optimieren: Der Gate-Widerstand beeinflusst die Schaltgeschwindigkeit des MOSFETs. Experimentieren Sie mit verschiedenen Werten, um das optimale Ergebnis für Ihre Anwendung zu erzielen.
• Bootstrap-Schaltung verwenden: In High-Side-Schaltungen kann eine Bootstrap-Schaltung die Gate-Spannung erhöhen und die Effizienz verbessern.
• Parasitäre Induktivitäten minimieren: Achten Sie auf kurze Verbindungsleitungen und eine saubere Layoutgestaltung, um parasitäre Induktivitäten zu minimieren. Diese können zu Überspannungen und Schwingungen führen.
• Geeignete Ansteuerung: Verwenden Sie einen geeigneten Gate-Treiber, um den MOSFET schnell und effizient zu schalten.

Mit diesen Tipps und Tricks können Sie die Leistung und Zuverlässigkeit des IRF540ZPBF weiter optimieren und Ihre Projekte noch erfolgreicher gestalten.

Sicherheitsaspekte und Vorsichtsmaßnahmen

Wie bei allen elektronischen Bauteilen ist es wichtig, auch beim Umgang mit dem IRF540ZPBF bestimmte Sicherheitsaspekte zu beachten:

• ESD-Schutz: MOSFETs sind empfindlich gegenüber elektrostatischer Entladung (ESD). Tragen Sie immer einen ESD-Schutzarmband und arbeiten Sie auf einer ESD-sicheren Unterlage.
• Maximale Spannungen und Ströme nicht überschreiten: Achten Sie darauf, die maximal zulässigen Spannungen und Ströme des MOSFETs nicht zu überschreiten. Andernfalls kann es zu Beschädigungen oder einem Ausfall des Bauteils kommen.
• Überhitzung vermeiden: Sorgen Sie für eine ausreichende Kühlung des MOSFETs, um eine Überhitzung zu vermeiden. Eine Überhitzung kann die Lebensdauer des Bauteils verkürzen oder zu einem Ausfall führen.
• Sichere Arbeitsumgebung: Arbeiten Sie in einer sauberen und trockenen Umgebung, um Kurzschlüsse und andere Probleme zu vermeiden.

Indem Sie diese Sicherheitsaspekte beachten, können Sie das Risiko von Unfällen und Beschädigungen minimieren und einen sicheren und zuverlässigen Betrieb Ihrer Schaltungen gewährleisten.

FAQ – Häufig gestellte Fragen zum IRF540ZPBF

Was bedeutet „PBF“ in der Bezeichnung IRF540ZPBF?

Das Kürzel „PBF“ steht für „Pb-Free“ und bedeutet, dass der IRF540ZPBF bleifrei ist und somit den RoHS-Richtlinien (Restriction of Hazardous Substances) entspricht. Dies ist ein wichtiger Aspekt für umweltbewusste Anwendungen und für die Einhaltung gesetzlicher Vorschriften.

Wie finde ich den passenden Kühlkörper für den IRF540ZPBF?

Die Wahl des richtigen Kühlkörpers hängt von der Verlustleistung (Pd) des MOSFETs und der Umgebungstemperatur ab. Berechnen Sie die erwartete Verlustleistung in Ihrer Anwendung und wählen Sie einen Kühlkörper, dessen Wärmewiderstand (Rth) ausreichend niedrig ist, um die Gehäusetemperatur des MOSFETs unterhalb des maximal zulässigen Werts zu halten. Verwenden Sie hierzu die Datenblattangaben des Kühlkörperherstellers und des MOSFETs. Es gibt zahlreiche Online-Rechner und Tools, die Ihnen bei der Auswahl des passenden Kühlkörpers helfen können.

Kann ich den IRF540ZPBF parallel schalten, um den Strom zu erhöhen?

Ja, es ist möglich, mehrere IRF540ZPBF MOSFETs parallel zu schalten, um den maximalen Strom zu erhöhen. Allerdings ist dabei Vorsicht geboten, da es zu einer ungleichmäßigen Stromverteilung kommen kann. Um dies zu vermeiden, sollten Sie folgende Punkte beachten:

• Verwenden Sie MOSFETs mit möglichst gleichen Parametern (insbesondere Rds(on)).
• Sorgen Sie für eine symmetrische Anordnung der MOSFETs und der zugehörigen Beschaltung.
• Verwenden Sie kleine Widerstände (z.B. 0.1 Ohm) in Serie zu jedem MOSFET, um die Stromverteilung auszugleichen.

Welche Alternativen gibt es zum IRF540ZPBF?

Es gibt eine Vielzahl von Alternativen zum IRF540ZPBF, abhängig von Ihren spezifischen Anforderungen. Einige beliebte Alternativen sind:

• IRFZ44N: Ein ähnlicher MOSFET mit etwas geringerem Rds(on) und höherem Strom.
• IRF3205: Ein MOSFET mit noch geringerem Rds(on) und höherem Strom, aber geringerer Vdss.
• IRFP250N: Ein MOSFET mit höherer Vdss und höherem Strom, aber höherem Rds(on).

Vergleichen Sie die technischen Daten der verschiedenen Alternativen sorgfältig, um den optimalen MOSFET für Ihre Anwendung zu finden.

Wie messe ich den Rds(on) des IRF540ZPBF?

Um den Rds(on) des IRF540ZPBF zu messen, benötigen Sie ein Multimeter und eine Stromquelle. Gehen Sie wie folgt vor:

1. Schalten Sie den MOSFET mit einer Gate-Spannung von 10V ein (Vgs = 10V).
2. Messen Sie den Drain-Strom (Id) mit einem Amperemeter.
3. Messen Sie die Drain-Source-Spannung (Vds) mit einem Voltmeter.
4. Berechnen Sie den Rds(on) mit der Formel: Rds(on) = Vds / Id.

Achten Sie darauf, den MOSFET nicht zu überlasten und die maximal zulässigen Werte nicht zu überschreiten.

Wo finde ich das Datenblatt des IRF540ZPBF?

Das Datenblatt des IRF540ZPBF finden Sie auf der Website von Infineon Technologies (ehemals International Rectifier) oder bei verschiedenen Elektronik-Distributoren. Eine einfache Google-Suche nach „IRF540ZPBF datasheet“ führt Sie in der Regel schnell zum gewünschten Ergebnis.

Kann ich den IRF540ZPBF für PWM-Anwendungen verwenden?

Ja, der IRF540ZPBF eignet sich hervorragend für PWM-Anwendungen (Pulsweitenmodulation). Seine schnelle Schaltgeschwindigkeit und der geringe Einschaltwiderstand sorgen für effiziente und präzise Schaltvorgänge. Achten Sie jedoch darauf, die Gate-Ansteuerung und die Kühlung entsprechend den Anforderungen der PWM-Frequenz und des Tastverhältnisses zu dimensionieren.

Wie schütze ich den IRF540ZPBF vor Überspannungen?

Überspannungen können den IRF540ZPBF beschädigen. Um ihn davor zu schützen, können Sie folgende Maßnahmen ergreifen:

• Verwenden Sie TVS-Dioden (Transient Voltage Suppressors) am Drain-Source-Anschluss, um Überspannungen abzuleiten.
• Verwenden Sie Snubber-Schaltungen, um induktive Spannungsspitzen zu reduzieren.
• Achten Sie auf eine saubere Layoutgestaltung und kurze Verbindungsleitungen, um parasitäre Induktivitäten zu minimieren.

Durch diese Maßnahmen können Sie die Lebensdauer des IRF540ZPBF deutlich verlängern und einen zuverlässigen Betrieb Ihrer Schaltungen gewährleisten.
