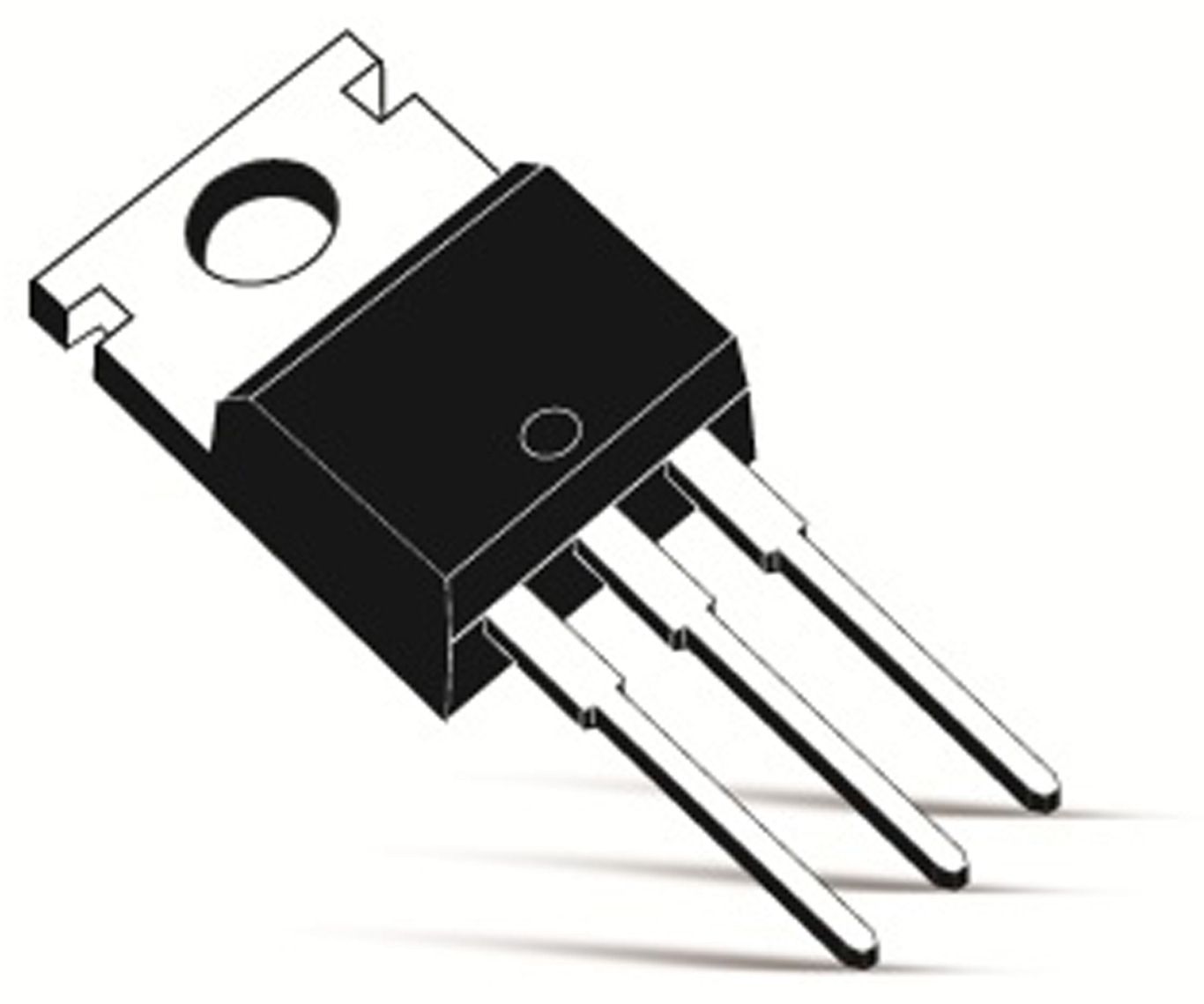

Der INTERNATIONAL RECTIFIER Leistungs-MOSFET IRFB3806PBF ist ein wahres Kraftpaket für Ihre anspruchsvollsten Elektronikprojekte. Erleben Sie, wie Ihre Ideen mit diesem Hochleistungsbauteil zum Leben erwachen und Ihre technischen Grenzen neu definiert werden. Ob in der Leistungselektronik, in energieeffizienten Schaltungen oder in der Antriebstechnik – der IRFB3806PBF ist die ideale Wahl für Profis und ambitionierte Hobbyisten. Entdecken Sie die Leistungsfähigkeit, die in diesem kleinen, aber unglaublich effektiven Bauteil steckt.
Der IRFB3806PBF im Detail: Ein Meisterwerk der Leistungselektronik
Der INTERNATIONAL RECTIFIER IRFB3806PBF ist ein N-Kanal Leistungs-MOSFET, der speziell für Anwendungen entwickelt wurde, bei denen höchste Effizienz und Zuverlässigkeit gefragt sind. Seine beeindruckenden Leistungsdaten machen ihn zu einem unverzichtbaren Bestandteil in modernen elektronischen Systemen. Dank seiner fortschrittlichen Technologie bietet dieser MOSFET eine außergewöhnliche Performance, die Ihre Projekte auf ein neues Level hebt.
Technische Daten, die begeistern
Hier ein Überblick über die wichtigsten technischen Daten des IRFB3806PBF:
- Typ: N-Kanal Leistungs-MOSFET
- Drain-Source-Spannung (Vdss): 75V
- Gate-Source-Spannung (Vgs): ±20V
- Dauerstrom (Id): 120A (bei Tc = 25°C)
- Pulsstrom (Idm): 480A
- Verlustleistung (Pd): 300W (bei Tc = 25°C)
- Durchlasswiderstand (Rds(on)): 0.0065 Ohm (typisch)
- Gehäuse: TO-220AB
- Betriebstemperaturbereich: -55°C bis +175°C
Diese beeindruckenden Werte sprechen für sich. Der IRFB3806PBF ist in der Lage, hohe Ströme und Spannungen zu schalten, während er gleichzeitig einen minimalen Durchlasswiderstand aufweist. Dies führt zu geringeren Verlusten und einer höheren Effizienz Ihrer Schaltungen.
Die Vorteile auf einen Blick
Was macht den IRFB3806PBF so besonders? Hier sind einige der wichtigsten Vorteile:
- Hohe Effizienz: Dank des geringen Durchlasswiderstands minimiert der IRFB3806PBF die Verluste und sorgt für eine optimale Energieausnutzung.
- Hohe Schaltgeschwindigkeit: Ermöglicht schnelle Schaltvorgänge, was besonders in modernen Schaltnetzteilen und Frequenzumrichtern von Bedeutung ist.
- Robustheit: Der IRFB3806PBF ist extrem robust und widerstandsfähig gegenüber Überspannungen und Überströmen.
- Einfache Ansteuerung: Dank der niedrigen Gate-Ladung lässt sich der MOSFET einfach und effizient ansteuern.
- Geringe Baugröße: Das TO-220AB Gehäuse ermöglicht eine einfache Integration in bestehende Schaltungen.
- Bleifreie Ausführung: Der IRFB3806PBF entspricht den aktuellen Umweltstandards und ist bleifrei.
Diese Vorteile machen den IRFB3806PBF zur idealen Wahl für eine Vielzahl von Anwendungen. Erleben Sie selbst, wie dieser MOSFET Ihre Projekte verbessert und Ihre Erwartungen übertrifft.
Anwendungsbereiche des IRFB3806PBF: Grenzenlose Möglichkeiten
Der IRFB3806PBF ist ein vielseitiges Bauteil, das in einer Vielzahl von Anwendungen eingesetzt werden kann. Seine hohe Leistungsfähigkeit und Zuverlässigkeit machen ihn zur idealen Wahl für:
- Schaltnetzteile: In Schaltnetzteilen sorgt der IRFB3806PBF für eine hohe Effizienz und Zuverlässigkeit. Seine schnelle Schaltgeschwindigkeit ermöglicht kompakte und leistungsstarke Designs.
- Motorsteuerungen: Ob in Elektrowerkzeugen, Elektrofahrzeugen oder Industrieanwendungen – der IRFB3806PBF ermöglicht eine präzise und effiziente Steuerung von Elektromotoren.
- DC-DC-Wandler: In DC-DC-Wandlern sorgt der MOSFET für eine stabile und effiziente Spannungswandlung.
- Wechselrichter: In Wechselrichtern, die beispielsweise in Solaranlagen oder USV-Systemen eingesetzt werden, ermöglicht der IRFB3806PBF eine zuverlässige Umwandlung von Gleich- in Wechselspannung.
- Batteriemanagementsysteme (BMS): In BMS sorgt der MOSFET für eine effiziente und sichere Ladung und Entladung von Batterien.
- Leistungsverstärker: In Leistungsverstärkern ermöglicht der IRFB3806PBF eine hohe Ausgangsleistung und einen geringen Klirrfaktor.
- Induktionsheizungen: Der IRFB3806PBF ermöglicht eine effiziente und präzise Steuerung von Induktionsheizungen.
Dies sind nur einige Beispiele für die vielfältigen Einsatzmöglichkeiten des IRFB3806PBF. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie neue Anwendungsbereiche für dieses beeindruckende Bauteil.
Ein Blick auf die Technologie hinter dem IRFB3806PBF
Der IRFB3806PBF basiert auf modernster MOSFET-Technologie. Diese Technologie ermöglicht es, hohe Ströme und Spannungen bei minimalen Verlusten zu schalten. Ein wichtiger Faktor für die hohe Effizienz des IRFB3806PBF ist der geringe Durchlasswiderstand (Rds(on)). Dieser Wert gibt an, wie viel Widerstand der MOSFET im eingeschalteten Zustand dem Strom entgegensetzt. Je geringer der Rds(on), desto geringer die Verluste und desto höher die Effizienz der Schaltung.
Ein weiterer wichtiger Aspekt ist die Gate-Ladung (Qg). Die Gate-Ladung gibt an, wie viel Ladung benötigt wird, um den MOSFET ein- und auszuschalten. Eine niedrige Gate-Ladung ermöglicht schnellere Schaltvorgänge und reduziert die Verluste beim Schalten. Der IRFB3806PBF zeichnet sich durch eine niedrige Gate-Ladung aus, was zu einer hohen Schaltgeschwindigkeit und einer verbesserten Effizienz führt.
Die Robustheit des IRFB3806PBF wird durch eine sorgfältige Auswahl der Materialien und eine präzise Fertigung gewährleistet. Der MOSFET ist widerstandsfähig gegenüber Überspannungen und Überströmen und bietet somit eine hohe Zuverlässigkeit auch unter anspruchsvollen Bedingungen.
So wählen Sie den richtigen Leistungs-MOSFET aus
Die Auswahl des richtigen Leistungs-MOSFETs ist entscheidend für den Erfolg Ihres Projekts. Hier sind einige wichtige Faktoren, die Sie bei der Auswahl berücksichtigen sollten:
- Spannung (Vdss): Die Drain-Source-Spannung muss höher sein als die maximale Spannung, die in Ihrer Schaltung auftritt.
- Strom (Id): Der Dauerstrom muss höher sein als der maximale Strom, der in Ihrer Schaltung fließt.
- Durchlasswiderstand (Rds(on)): Ein niedriger Durchlasswiderstand ist wichtig für eine hohe Effizienz.
- Schaltgeschwindigkeit: Die Schaltgeschwindigkeit muss ausreichend hoch sein für Ihre Anwendung.
- Gehäuse: Das Gehäuse muss für Ihre Anwendung geeignet sein und eine ausreichende Wärmeableitung ermöglichen.
- Temperaturbereich: Der Betriebstemperaturbereich muss den Anforderungen Ihrer Anwendung entsprechen.
Berücksichtigen Sie diese Faktoren bei der Auswahl Ihres Leistungs-MOSFETs, um sicherzustellen, dass er optimal zu Ihren Anforderungen passt. Der IRFB3806PBF ist eine ausgezeichnete Wahl für viele Anwendungen, aber es ist wichtig, dass Sie die technischen Daten sorgfältig prüfen und sicherstellen, dass er Ihren Anforderungen entspricht.
Tipps und Tricks für den Einsatz des IRFB3806PBF
Um das Beste aus Ihrem IRFB3806PBF herauszuholen, hier einige Tipps und Tricks:
- Kühlkörper: Verwenden Sie einen Kühlkörper, um die Wärme abzuleiten und die Lebensdauer des MOSFETs zu verlängern.
- Gate-Widerstand: Verwenden Sie einen Gate-Widerstand, um die Schaltgeschwindigkeit zu steuern und Überschwingungen zu vermeiden.
- Entkopplungskondensatoren: Verwenden Sie Entkopplungskondensatoren, um Störungen zu reduzieren und die Stabilität der Schaltung zu verbessern.
- Sorgfältige Verdrahtung: Achten Sie auf eine saubere und sorgfältige Verdrahtung, um Kurzschlüsse und andere Probleme zu vermeiden.
- Überprüfung: Überprüfen Sie Ihre Schaltung sorgfältig, bevor Sie sie in Betrieb nehmen, um sicherzustellen, dass alles korrekt angeschlossen ist.
Mit diesen Tipps und Tricks können Sie sicherstellen, dass Ihr IRFB3806PBF optimal funktioniert und Ihre Projekte erfolgreich sind.
Wo kann der IRFB3806PBF eingesetzt werden?
Der IRFB3806PBF kann in verschiedenen Branchen und Projekten eingesetzt werden:
- Automobilindustrie: Steuerungen, Batteriemanagementsysteme.
- Erneuerbare Energien: Solarwechselrichter, Windkraftanlagen.
- Industrieautomation: Motorsteuerungen, Robotik.
- Unterhaltungselektronik: Leistungsverstärker, Schaltnetzteile.
- Medizintechnik: Geräte für die Diagnose und Therapie.
Seine Vielseitigkeit macht ihn zu einer beliebten Wahl für Ingenieure und Bastler gleichermaßen.
FAQ – Häufig gestellte Fragen zum IRFB3806PBF
Was bedeutet die Bezeichnung „N-Kanal Leistungs-MOSFET“?
Ein N-Kanal Leistungs-MOSFET ist ein Feldeffekttransistor, bei dem der Stromfluss durch einen N-dotierten Kanal zwischen Source und Drain erfolgt. Die Steuerung des Stromflusses erfolgt über die Spannung am Gate-Anschluss. Leistungs-MOSFETs sind speziell für Anwendungen mit hohen Strömen und Spannungen ausgelegt.
Wie bestimme ich den richtigen Kühlkörper für den IRFB3806PBF?
Die Größe des benötigten Kühlkörpers hängt von der Verlustleistung des MOSFETs und der Umgebungstemperatur ab. Berechnen Sie zunächst die Verlustleistung (Pd) des MOSFETs in Ihrer Anwendung. Verwenden Sie dann die thermischen Widerstände des MOSFETs (RthJC) und des Kühlkörpers (RthCA), um die erforderliche Kühlkörpergröße zu bestimmen. Achten Sie darauf, dass die maximale Junction-Temperatur (Tjmax) des MOSFETs nicht überschritten wird.
Kann ich den IRFB3806PBF parallel schalten, um den Strom zu erhöhen?
Ja, der IRFB3806PBF kann parallel geschaltet werden, um den Strom zu erhöhen. Allerdings ist es wichtig, einige Punkte zu beachten, um eine gleichmäßige Stromverteilung zu gewährleisten. Verwenden Sie Gate-Widerstände für jeden MOSFET, um Schwingungen zu vermeiden. Achten Sie darauf, dass die MOSFETs thermisch gut gekoppelt sind, um Temperaturunterschiede zu minimieren.
Was passiert, wenn die maximale Drain-Source-Spannung überschritten wird?
Das Überschreiten der maximalen Drain-Source-Spannung (Vdss) kann zu einem Durchbruch des MOSFETs führen, was ihn dauerhaft beschädigen kann. Achten Sie darauf, dass die Vdss des MOSFETs immer höher ist als die maximale Spannung, die in Ihrer Anwendung auftritt.
Wie schütze ich den IRFB3806PBF vor statischer Entladung (ESD)?
MOSFETs sind empfindlich gegenüber statischer Entladung (ESD). Vermeiden Sie es, den MOSFET ohne ESD-Schutzmaßnahmen zu berühren. Verwenden Sie ein ESD-Armband und eine ESD-Arbeitsfläche, um statische Entladungen zu vermeiden. Lagern Sie den MOSFET in einer ESD-geschützten Verpackung.
Was ist der Unterschied zwischen Rds(on) und Vgs(th)?
Rds(on) ist der Drain-Source-Widerstand im eingeschalteten Zustand des MOSFETs. Ein niedriger Rds(on) ist wünschenswert, da er zu geringeren Verlusten führt. Vgs(th) ist die Gate-Source-Schwellspannung, die erforderlich ist, um den MOSFET einzuschalten. Wenn die Gate-Source-Spannung unter Vgs(th) liegt, ist der MOSFET ausgeschaltet.
Wie wirkt sich die Temperatur auf die Leistung des IRFB3806PBF aus?
Die Temperatur hat einen Einfluss auf die Leistung des IRFB3806PBF. Mit steigender Temperatur steigt der Rds(on) des MOSFETs, was zu höheren Verlusten führt. Achten Sie darauf, dass die Junction-Temperatur (Tj) des MOSFETs nicht überschritten wird, um Schäden zu vermeiden. Verwenden Sie einen Kühlkörper, um die Temperatur des MOSFETs zu senken.
Wo finde ich detaillierte Datenblätter und Anwendungsbeispiele für den IRFB3806PBF?
Detaillierte Datenblätter und Anwendungsbeispiele für den IRFB3806PBF finden Sie auf der Website des Herstellers International Rectifier (jetzt Infineon Technologies). Suchen Sie nach dem Produktnamen „IRFB3806PBF“ und laden Sie das entsprechende Datenblatt herunter. Dort finden Sie alle technischen Daten, Kennlinien und Anwendungsbeispiele.
